Audi A6/S6 C7/4G (2012-2018) – pojistková skříň

V tomto článku najdete schémata pojistkové skříňky Audi A6/S6 C7/4G (2012–2018), získáte informace o poloze panelů pojistek v autě a naučíte se přiřazení každé pojistky (rozložení pojistek).

Audi A6/S6 C7/4G (2012-2018) – schéma pojistkové skříňky

Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Poloha pojistkové skříňky

Nachází se na levé straně palubní desky, za krytem.

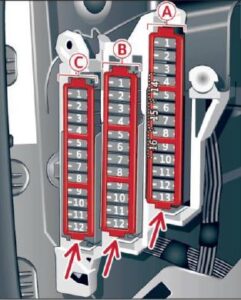

Schéma pojistkové skříňky

Přiřazení pojistek na přístrojové desce (levá strana)

Nr	Popis
Nr	Popis
A1	Servotvorba elektromechanická; Upevňovací hák; Ionizátor; Proužek spínačů; Vyhřívání sedadel (zadní); Elektromechanická parkovací brzda.
A2	Klakson; Systém klimatizace; Gateway CAN; Automatické stmívání vnitřního zrcátka
A3
A4	Asistence při parkování; Nastavení úhlu světlometů.
A5	Systém dynamického řízení; Elektronická kontrola stability (ESC).
A6	Světlomety
A7	Adaptivní tempomat
A8	Senzory předního sedadla pasažéra; Airbag.
A9	Gateway
A10	Zvuk motoru; Asistent nočního vidění; Mechanismus otevírání garáže (HomeLink); Asistence při parkování.
A11	Zpracování obrazů z videokamery
A12	Světlomety
A13	Modul spínače sloupku řízení
A14	Terminál 15 (zavazadlový prostor)
A15	Terminál 15 (motorový prostor)
A16	Startér
B1	Infotainment
B2	Infotainment
B3	Přední sedadlo pasažéra
B4
B5	Airbag; Elektronická kontrola stability (ESC).

Nr	Popis
B6	Systém varování proti krádeži
B7	Elektromechanická parkovací brzda
B8	Vnitřní osvětlení
B9	Ohřívání čelního skla kamery; Senzor světla a deště.
B10	Bederní opěrka (sedadlo řidiče)
B11	Sedadlo řidiče
B12	Elektronická kontrola stability
B13	Klakson
B14	Světlomety
B15	Ohřívání předních sedadel
B16	Dynamické řízení
C1	Spojka
C2	Čerpadlo paliva
C3	Senzor světla brzdy
C4	AdBlue (naftový motor); Akustika motoru.
C5	Zadní dveře
C6	Vstupní dveře
C7	Elektronická kontrola stability
C8	Motor předního stěrače
C9	Systém mytí světlometů
C10	Vnitřní osvětlení; Systém klimatizace.
C11	Světlomety
C12	Otevíratelná střecha

Poloha schémy pojistek

Nachází se na pravé straně palubní desky, za krytem.

Schéma schémy pojistek

Přiřazení pojistek na přístrojové desce (pravá strana)

Nr	Popis
A1	Infotainment; Cambiacartucce CD.
A2	Infotainment (displej)
B1	Systém klimatizace
B2	Systém klimatizace (ventilátor)
B3	Diagnostické rozhraní
B4	Elektrická blokace zapalování
B5	Elektronická blokace sloupku řízení
B6	Modul spínače sloupku řízení
B7	Nastavení sloupku asistence řízení
B8	Spínač světla
B9	Displej head-up
B10	Přístrojová deska
B11	Infotainment; Cambiacartucce DVD.

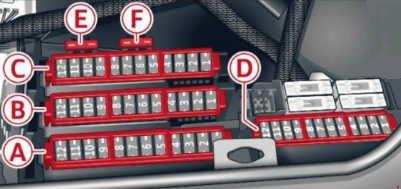

Poloha rámu pojistek

Nachází se na pravé straně v zavazadlovém prostoru, pod panelem (odšroubovat dva šrouby dole a odstranit panel).

Schéma rámu pojistek

Přiřazení pojistek v zavazadlovém prostoru

Nr	Popis
Nr	Popis
A1	Závěs na přívěs/presa 220 V
A2	Závěs na přívěs/držák na klimatizovaný pohár
A3	Závěs na přívěs/nastavení předního sedadla spolujezdce zezadu
A4	Elektromechanická parkovací brzda
A5	Elektromechanická parkovací brzda
A6	Přední dveře (strana předního spolujezdce)
A7	Zadní vnější osvětlení
A8	Centrální zamykání, pomoc při zamykání
A9	Vyhřívání sedadla (přední)
A10
A11	Vyhřívání sedadel (zadní); Systém klimatizace.
A12	Závěs na tažení
B1	Napínač bezpečnostního pásu na levé straně
B2	Napínač bezpečnostního pásu na pravé straně
B3	Nádrž AdBlue (naftový motor)/čerpadlo paliva
B4	Nádrž AdBlue (naftový motor)/motorový držák (benzínový motor)
B5	Víko zavazadlového prostoru ovládané senzory
B6	Pneumatické odpružení; Adaptivní tlumiče.
B7	Zadní dveře (strana předního spolujezdce)
B8	Zadní světla
B9	Víko zavazadlového prostoru
B10	Zábava na zadních sedadlech
B11
B12	Zadní spoiler (Sportback); Otvírací/zvýšená střecha; Panoramatická skleněná střecha.

Nr	Popis
C1	Infotainment
C2	Infotainment
C3	Infotainment; Automaticky stmívatelné vnitřní zpětné zrcátko.
C4
C5	TV tuner
C6	Systém detekce úniků nádrže
C7	Zásuvky
C8	Vyhřívání během stání
C9
C10	Bederní opěrka (sedadlo předního spolujezdce)
C11
C12	Infotainment
D1	Pneumatické odpružení; Adaptivní tlumiče; Sportovní diferenciál; Elektromechanická parkovací brzda.
D2	Senzor polohy pedálu spojky/automatické převodovky
D3	Sedadla
D4	Zadní stěrač (Avant)
D5	Boční asistence
D6	Zvuk motoru
D7	Infotainment/zvukový zesilovač
D8	Brána
D9	Sportovní diferenciál
D10	Systém klimatizace
D11	Systém monitorování tlaku v pneumatikách; Vyhřívání během stání.
D12	Systém Start-Stop
E1	Speciální vozidla/zadní sedadla
F1	Ohřívač zadního okna

O Audi A6/S6 C7/4G (2012-2018)

Audi A6/S6 C7/4G, vyráběné v letech 2012 až 2018, je známé svou elegancí a technologickou vyspělostí. Tento model patří do vyšší střední třídy a nabízí širokou škálu motorových možností, včetně benzínových a naftových motorů s různými výkony. Audi A6 je vybaveno množstvím moderních technologií, jako jsou pokročilé asistenční systémy pro řidiče, kvalitní materiály v interiéru a inovativní řešení pro zlepšení jízdního komfortu. Model S6, sportovnější verze, nabízí výkonnější motor a sportovní prvky, které zvyšují dynamiku jízdy.

Schéma pojistkové skříňky Audi A6/S6 C7/4G

Tato stránka zobrazuje schéma pojistkové skříňky pro Audi A6/S6 C7/4G, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází na více místech, včetně prostoru pod kapotou a v interiéru vozidla, obvykle na straně řidiče. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně vždy používejte pojistky se stejnou ampérovou hodnotou, abyste předešli poškození elektrického systému. Pojistková skříňka je důležitým prvkem pro bezpečnost a správné fungování vozidla, proto je důležité mít přehled o její konfiguraci.
