Audi A8 D4 (2009-2017) – pojistková skříň
V tomto článku najdete schémata pojistkové skříňky Audi A8 D4 (2009–2017), získáte informace o poloze panelů pojistek uvnitř auta a naučíte se přiřazení každé pojistky (rozložení pojistek).
Audi A8 D4 (2009-2017) – schéma panelu pojistek
Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi A8 D4 (2009-2017) je pojistka (?) v panelu pojistek

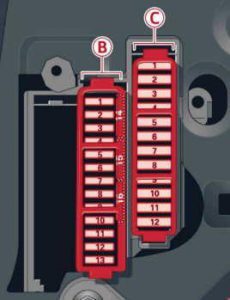

Přiřazení pojistek v přístrojové desce na straně řidiče
| Pojistková skříňka (B) (hnědá) | ||
| Číslo | Amperáž [A] |
Popis |
| 1 | 5 | Spínač světlometů |
| 2 | 5 | Bobina štartovania d’emergenza
(identifikácia kľúča). |
| 3 | 7.5 | Modul řízení zadních dveří
(strana řidiče). |
| 5 | 15 | Klakson |
| 6 | 7.5 | Vnitřní osvětlení (strop) |
| 8 | 10/5 | Páka sloupku řízení;
Multifunkční volant; Vyhřívání volantu. |
| 10 | 5 | Nastavení sloupku řízení |
| 11 | 7.5 | Modul řízení dveří řidiče |
| 12 | 10 | Diagnostický konektor;
Senzor světla/deště. |
| 14 | 25 | Nastavení sloupku řízení |
| 15 | 20 | Posilovač řízení;
Kompresor klimatizace. |
| 16 | 15 | Zesilovač brzdy |
| Pojistková skříňka (C) (černá) | ||
| 1 | 30 | Topení předních sedadel |
| 2 | 30 | Stěrač předního skla |
| 3 | Osvětlení vnější přední | |
| 4 | 20 | Otevírací střecha |
| 5 | 30 | Napájení okna řidiče |
| 6 | 15 | Sedadlo řidiče (pneumatické) |
| 7 | 20 | Panoramatická střecha |
| 8 | 35 | Dynamická kontrola |
| 9 | 30 | Osvětlení vnější přední |
| 10 | 35 | Systém předního okna,
stříkací světlomet. |
| 11 | 30 | Elektrické okno zadní
(strana řidiče). |
| 12 | 40 | Panoramatická střecha |

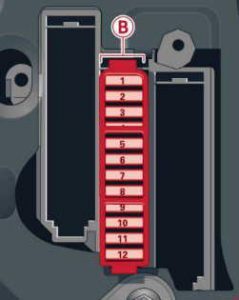

Přiřazení pojistek v přístrojové desce na straně předního cestujícího
| Číslo | Amperáže [A] |
Popis |
| 1 | 5 | Systém upozornění proti krádeži |
| 2 | 15 | Modul řízení převodovky |
| 3 | 40 | Přední ventilátor klimatizace |
| 4 | 35 | Napájení motoru |
| 5 | ||
| 6 | 5 | Modul řízení motoru |
| 7 | 7.5 | Modul řízení dveří vstupu
pro cestující. |
| 8 | 30 | Přední okno spolujezdce |
| 9 | 10 | Modul řízení ESC |
| 10 | 25 | Modul řízení ESC |
| 11 | 30 | Elektrické okno zadní pravé |
| 12 | 15 | Potah sedadla spolujezdce vpředu (pneumatický) |

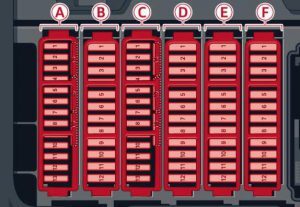

Přiřazení pojistek v zavazadlovém prostoru
| Pojistková skříňka (A) (černá) | ||
| Č. | Ampéráže [A] |
Popis |
| 1 | 5 | Registrátor dat;
Diagnostický konektor; BCM-1; Systém adaptivního osvětlení. |
| 2 | 5 | Síťová brána |
| 3 | 5 | Adaptivní pneumatické odpružení |
| 4 | 5 | Parkovací systém |
| 5 | 5 | Páka sloupku řízení |
| 6 | 5 | Senzor systému kontroly odpružení |
| 7 | 5 | Napínače pásů;
Modul kontroly airbagů. |
| 8 | 5 | Vyhřívané trysky kapaliny na mytí skel;
HomeLink (otvírač garáže); Modul kontroly systému nočního vidění; Sportovní diferenciál; Ionizátor. |
| 9 | 5 | Modul elektromechanické kontroly
parkovací brzdy. |
| 10 | 5 | Vyhřívání zadních sedadel;
Radiátor; Vnitřní zpětné zrcátko. |
| 11 | 5 | Dynamická kontrola |
| 12 | 5 | Páka převodovky;
BCM-2. |
| 13 | 5 | Boční asistent Audi |
| 14 | 5 | Modul kontroly motoru |
| 15 | 40 | Startování |
| 16 | 10/5 | Levý světlomet/systém kontroly
dosahu světlometů. |
| Pojistková skříňka (B) (červená) | ||
| 1 | 25 | Napínač levého pásu s reverzibilním účinkem |
| 2 | 25 | Napínač pravého pásu s reverzibilním účinkem |
| 3 | 5 | Diagnostika startování |
| 4 | 7.5 | DC/DC převodník |
| 5 | 7.5 | Adaptivní tempomat |
| 6 | 10 | Pravý hlavní světlomet
(adaptivní hlavní světlomet). |
| 7 | 5 | Modul kontroly ESC |
| 8 | 5 | Akustický aktor;
Modul kontroly AEM. |
| 9 | 10 | Adaptivní tempomat |
| 10 | 5 | Modul kontroly převodovky |
| 11 | 5 | Senzory systému klimatizace |
|
Pojistková skříňka (C) (hnědá)
|
||
| 1 | 5 | Elektromechanická parkovací brzda |
| 2 | 5 | Senzor systému kontroly odpružení |
| 3 | 7.5 | Modul kontroly zadních dveří vpravo |
| 4 | 5 | Inteligentně modulovaná nádrž |
| 5 | 15 | Kontrola systému klimatizace vpředu |
| 6 | 10 | Kontrola systému klimatizace vzadu |
| 7 | 5 | Síťová brána |
| 8 | 15 | Radiátor |
| 9 | 5 | Rozhraní pro speciální funkce |
| 10 | 5 | Adaptér mobilního telefonu;
Bluetooth sluchátko. |
| 11 | 15 | Modul řízení AEM |
| 12 | 10 | Páka převodovky |
| 13 | 10 | Osvětlení interiéru |
| 14 | 20 | Osvětlení vnější zadní |
| 15 | 25 | Čerpadlo paliva |
| 16 | 30 | Elektromechanická parkovací brzda |
|
Pojistková skříňka (D) (černá)
|
||
| 3 | 20 | Zásuvky vzadu |
| 5 | 15 | Adaptivní pneumatické odpružení |
| 6 | 25 | Zásuvka 115 V |
| 7 | 30 | Elektromechanická parkovací brzda |
| 8 | 25 | Vyhřívání zadních sedadel |
| 9 | 20 | Osvětlení vnější zadní |
| 10 | 20 | Ventilátor klimatizace vzadu |
| 11 | 20 | Sluneční clona vzadu;
Podpůrný systém uzavírání; Uzavření zavazadlového prostoru; Víko palivové nádrže |
| 12 | 30 | Modul řízení krytu zavazadlového prostoru |
| Pojistková skříňka (E) (červená) | ||
| 1 | 5 | Tlačítka nastavení zadního sedadla |
| 3 | 7.5 | Levé zadní sedadlo (pneumatické) |
| 5 | 20 | Modul řízení tažného zařízení |
| 6 | 30 | Pravé zadní sedadlo |
| 7 | 30 | Levé zadní sedadlo |
| 8 | 20 | Modul řízení tažného zařízení |
| 9 | 15 | Modul řízení tažného zařízení |
| 10 | 7.5 | Pravé zadní sedadlo (pneumatické) |
|
Pojistková skříňka (F) (hnědá)
|
||
| 1 | 30 | Rádiový přijímač/zesilovač zvuku |
| 2 | 30 | Zesilovač zvuku |
| 3 | 10 | Zábava zadního sedadla;
Rádiový přijímač/zesilovač zvuku. |
| 5 | 5 | Automatické zatmavení vnitřního zrcadla |
| 6 | 5 | DVD přehrávač |
| 7 | 5 | TV tuner |
| 8 | 7.5 | Jednotka MMI/drive |
| 9 | 5 | Přístrojová deska;
Analogové hodiny. |
| 10 | 5 | Displej MMI |
| 11 | 7.5 | Rádiový přijímač |
| 12 | 5 | Zadní kamera
(pomoc při parkování), pohled shora. |
Audi A8 D4 (2009-2017)
Audi A8 D4, vyráběné v letech 2009 až 2017, je luxusní sedan, který se vyznačuje elegantním designem a pokročilými technologiemi. Tento model nabízí různé možnosti motorů, včetně benzínových a naftových variant, které poskytují výkonný a efektivní pohon. V interiéru najdeme prvotřídní materiály a moderní technologie, jako jsou pokročilé systémy infotainmentu a asistenční systémy pro řidiče. Audi A8 D4 je známé svou pohodlnou jízdou a vysokou úrovní bezpečnosti, což z něj dělá ideální volbu pro ty, kteří hledají kombinaci luxusu a výkonu.
Schéma pojistkové skříňky Audi A8 D4
Tato stránka zobrazuje schéma pojistkové skříňky pro Audi A8 D4, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází na několika místech, včetně prostoru pod kapotou a v interiéru vozidla, obvykle v oblasti palubní desky nebo kufru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
