Audi TT 8J (2006-2014) – pojistková skříň
V tomto článku najdete schémata pojistkové skříňky Audi TT 8J (2006–2014), získáte informace o poloze panelů pojistek v autě a naučíte se přiřazení každé pojistky (rozložení pojistek).
Audi TT 8J (2006-2014) – schéma pojistkové skříňky
Rok výroby: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Pojistka zapalovače cigaret Audi TT 8J – (pojistková skříňka v kabině, pojistka č. 30/20A)
nebo
Pojistka zapalovače cigaret Audi TT 8J – (pojistková skříňka v kabině, pojistka č. 38/20A)

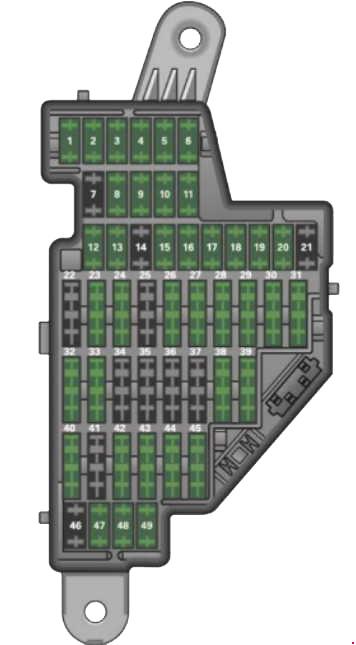

Pojistková skříňka v kabině
| Č. | Amperáže [A] | Popis |
| 1 | 10 | Relé motoru;
Řídicí jednotka nádrže na palivo; Deaktivace airbagu; Spínač světel (spínač světel); Diagnostický konektor |
| 2 | 5 | ABS;
ASR; ESP; Spínač brzdových světel. |
| 3 | 5 | Hlavní světlomet AFS (levý) |
| 4 | 5 | Senzor hladiny oleje (prodloužený interval údržby) (WIV);
Systém monitorování tlaku v pneumatikách; Spínač elektronického stabilizačního programu (ESP); Světlomety AFS (řídicí jednotka); Systém klimatizace (senzor tlaku); Spínač nouzových světel. |
| 5 | 5/10 | Automatická kontrola úhlu světlometů;
Kontrola úhlu světlometů AFS (pravý); Manuální kontrola úhlu světlometů; Halogenové světlomety. |
| 6 | 5 | Řídicí jednotka pro přenos dat CAN (brána);
Elektromechanická kontrola; Automatická převodovka. |
| 7 | 5 | Akustická asistence při parkování;
Automatické zrcadlo; Otevření garážových vrat; Vyhřívané trysky na mytí skel; Čerpadlo na mytí skel; Relé proti větru (Roadster). |
| 8 | 5 | Haldex spojka |
| 9 | 5 | Řídicí jednotka Audi Magnetic Drive |
| 10 | 5 | Řídicí jednotka airbagu |
| 11 | 5/10 | Senzor hmotnostního průtoku vzduchu;
Vyhřívání tyčky. |
| 12 | 10 | Řídicí jednotka dveří (centrální zamykání řidiče/cestujícího) |
| 13 | 10 | Diagnostický konektor |
| 14 | 5 | Senzor deště, automatická převodovka |
| 15 | 5 | Stropní světlo (vnitřní osvětlení) |
| 16 | 10 | Systém klimatizace (řídicí jednotka) |
| 17 | 5 | Systém monitorování tlaku v pneumatikách (řídicí jednotka) |
| 18 | – | Nepoužívá se |
| 19 | – | Nepoužívá se |
| 20 | – | Nepoužívá se |
| 21 | 10 | Vstřikovače paliva (benzínový motor) |
| 22 | 30 | Deflektor větru (Roadster) |
| 23 | 20 | Klakson |
| 24 | 15 | Systém přenosu (řídicí jednotka) |
| 25 | 30/20 | Rohové vyhřívání Coupe;
Vyhřívané rohové sklo Roadster. |
| 26 | 30 | Elektrické okno řidiče |
| 27 | 30 | Elektrické okno spolujezdce |
| 28 | – | Nepoužívá se |
| 29 | 15 | Čerpadlo ostřikovače |
| 30 | 20 | Zapalovač cigaret |
| 31 | 40 | Motorek startování |
| 32 | 5 | Modul sloupku řízení |
| 33 | 5 | Přístrojová deska |
| 34 | 15 | Systém rádiové navigace;
Rádio. |
| 35 | 30 | Audio zesilovač |
| 36 | 10 | Motor (řídicí jednotka) |
| 37 | 5 | CAN (Gateway) |
| 38 | – | Nepoužívá se |
| 39 | – | Nepoužívá se |
| 40 | – | Nepoužívá se |
| 41 | – | Nepoužívá se |
| 42 | – | Nepoužívá se |
| 43 | – | Nepoužívá se |
| 44 | – | Nepoužívá se |
| 45 | – | Nepoužívá se |
| 46 | – | Nepoužívá se |
| 47 | 5 | Tuner SDARS;
Balíček mobilních telefonů; Tuner TV. |
| 48 | 5 | Interfácia VDA |
| 49 | 5 | Nepoužívá se |
Pojistková skříňka a relé v kabině
Pojistka 1 – Nepoužívá se
Pojistka 2 – Nepoužívá se
Pojistka 3 (20,0 A) – Nastavení sedadla řidiče
Pojistka 4 – Nepoužívá se
Relé R1 – Nepoužívá se
Relé R2 – Relé zásuvky napájení nebo nepoužívá se
Relé R3 – Relé systému kontroly nebo nepoužívá se
Relé R4 – Žádné dostupné informace
Relé R5 – Relé vytápění s vysokou účinností nebo nepoužívá se
Relé R6 – Žádné informace
Relé R7 – Relé napětí napájení svorky 50
Relé R8 – Žádné informace
Relé R9 – Relé kabriolet zadní okno

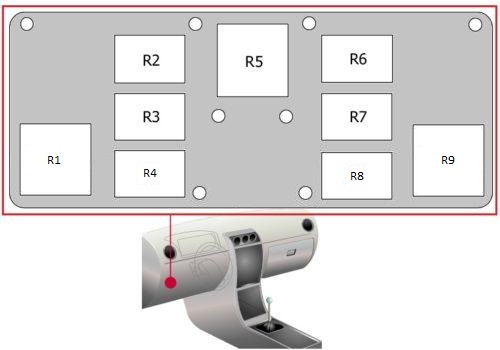

Pojistková skříňka relé v kabině (před 05/2009)
Relé R1 – Relé napětí napájení svorky 15
Relé R2 – Nepoužívá se
Relé R3 – Nepoužívá se
Relé R4 – Relé napětí napájení svorky 30
Relé R5 – Relé vyhřívaného zadního okna
Relé R6 – Relé akustického signálu
Relé R7 – Nepoužívá se
Relé R8 – Relé čerpadla ostřikovače
Relé R9 – Nepoužívá se

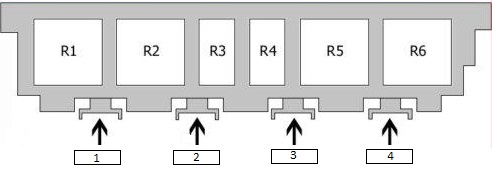

Pojistková skříňka relé v kabině (od 06/2009)
Pojistka 1 – Žádné informace
Pojistka 2 – Žádné informace
Pojistka 3 – Žádné informace
Pojistka 4 – Žádné informace
Relé R1 – Relé napájení napětí svorky 15
Relé R2 – Relé vyhřívaného zadního okna
Relé R3 – Relé akustického signálu
Relé R4 – Relé ostřikovače světlometů
Relé R5 – Nepoužívá se
Relé R6 – Nepoužívá se

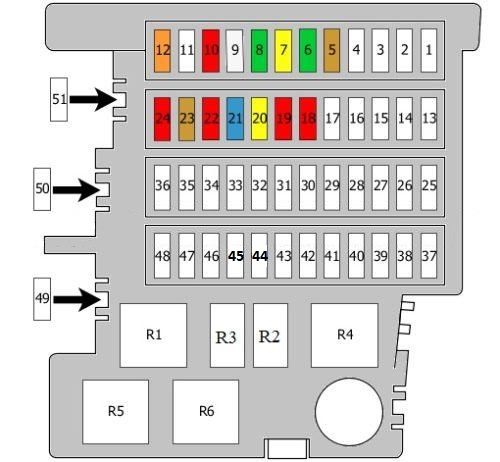

Pojistková skříňka a relé v motorovém prostoru Audi TT
| Nr | Amperáže [A] | Popis |
|---|---|---|
| Nr | Amperáže [A] | Popis |
| 1 | Nie je použité | |
| 2 | Nie je použité | |
| 3 | Nie je použité | |
| 4 | Nie je použité | |
| 5 | 5A | Klaksón alarm;
Bezpečnostní alarmový systém. |
| 6 | 30A | Čerpadlo ostřikovače světlometů |
| 7 | 20A | Elektromagnetický ventil kontrola tlaku paliva |
| 8 | 30A | Řídicí jednotka stěračů |
| 9 | 25A | Vyhřívané sedadlo řidiče;
Vyhřívané sedadlo předního pasažéra. |
| 10 | 10 A | Nastavení sedadla řidiče;
Nastavení sedadla předního pasažéra. |
| 11 | Nie je použité | |
| 12 | 40A | Řídicí jednotka ventilátoru čerstvého vzduchu;
Ventilátor. |
| 13 | Nie je použité | |
| 14 | Nie je použité | |
| 15 | Nie je použité |
| Nr | Amperáže [A] | Popis |
|---|---|---|
| 16 | Nepoužívá sa | |
| 17 | Nepoužívá sa | |
| 18 | 10 A | Senzor kyslíku;
Senzor kyslíku po katalyzátoru. |
| 19 | 10 A | Regulátor ventilátoru chladiče;
Diagnostická pumpa palivového systému. |
| 20 | 20A | Zapálení cívky |
| 21 | 15A | Řídicí jednotka motoru |
| 22 | 10 A | Pumpa cirkulace chladicí kapaliny;
Relé cirkulace chladicí kapaliny. |
| 23 | 5A | Senzor polohy pedálu spojky |
| 24 | 10 A | Relé napájení;
Elektromagnetický ventil čištění nádrže; Elektromagnetický ventil kontroly tlaku turba; Elektromagnetický ventil regulace vačkového hřídele; Elektromagnetický ventil bypass turba; Elektromagnetický ventil kontroly otáček; Ventil kontroly tlaku oleje. |
| 25-51 | Nepoužívá sa | |
| R1 | Relé stěrače světlometů alebo nepoužívá sa |
|
| R2 | Relé pumpy paliva | |
| R3 | Relé cirkulace chladicí kapaliny | |
| R4 | Relé pumpy sekundárního vzduchu | |
| R5 | Relé napájení Motronic | |
| R6 | Relé napájení |
Pojistková skříňka v motorovém prostoru
| Nr | Amperáže [A] | Popis |
|---|---|---|

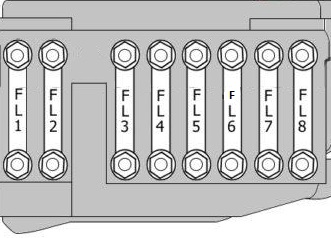

| FL1 | 175A | Alternátor |
| FL2 | 80A | Jednotka řízení posilovače řízení |
| FL3 | 60A | Regulátor ventilátoru chladiče;
Chladič. |
| FL4 | 110A | Pojistková skříňka a relé v motorovém prostoru |
| FL5 | 40A | Pompa sekundárního vzduchu |
| FL6 | Nie je používané | |
| FL7 | Nie je používané | |
| FL8 | Nie je používané |

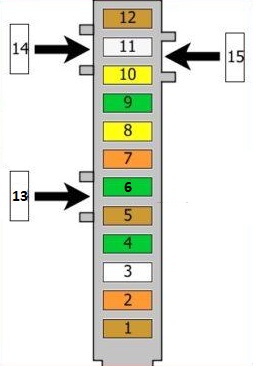

Pojistková skříňka v zavazadlovém prostoru
| Nr | Amperáže [A] | Popis |
|---|---|---|
| 1 | 5 | Řídicí jednotka napájení |
| 2 | 40 | Řídicí jednotka napájení |
| 3 | nepoužíva sa | |
| 4 | 30 | Otvírací střecha;
Hydraulické čerpadlo, skládací střecha. |
| 5 | 5 | Kontrolér parkovací asistence;
Speciální vybavení. |
| 6 | 15 | Řídicí jednotka čerpadla paliva |
| 7 | 40 | Řídicí jednotka napájení |
| 8 | 20 | Řídicí jednotka ABS |
| 9 | 30 | Řídicí jednotka elektroniky klapky |
| 10 | 20 | Řídicí jednotka systému komfort;
Řídicí jednotka napájení |
| 11 | 25 | Otvírací střecha |
| 12 | 5 | Řídicí jednotka systému komfort |
| 13 | nepoužíva sa | |
| 14 | nepoužíva sa | |
| 15 | nepoužíva sa |
