Renault Scenic (1996-2016) – pojistková skříň

Renault Scenic 2 – schéma pojistkové skříňky

Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Pojistka zapalovače cigaret (zásuvka napájení) v Renault Scenic 2 je pojistka T v pojistkové skříňce v kabině.

Kabina – Renault Scenic 2

Pojistková skříňka

Nachází se na přístrojové desce na levé straně. Schéma pojistek bude připevněno na ochranném krytu.

Chráněné obvody

• A-40A Relé okna elektrického nebo relé světlometů xenon
• B-40A Relé brzdového světla

C	40A Ventilátor vnitřní
D	40A Zadní okna impulzivní nebo relé elektrických oken (vozidla s volantem nalevo)
E	20A Elektrické střešní okno
F	10A ABS a ECU ESP – Senzor úhlové a boční akcelerace
G	15A Audio systém; Relé čerpadla ostřikovače světlometů; Zapalovač cigaret přední řada sedadel; Prvky vyhřívání sedadel; Čerpadlo ostřikovače čelního skla; Relé ohřívače na naftu; Ovládací panel klimatizace; ECU klimatizace; Elektrochromatické zrcadlo; Alarm proti krádeži; Centrální komunikační modul.
H	15A Brzdové světlo
K	Relé 5A pro napájení lampy xenon ECU; Napájecí zdroj pro aktor lampy xenon; Lampa osvětlení odkládací schránky.
L	25A Elektrické okno dveří řidiče
M	25A Regulátor okna dveří pasažéra; Relé ovládání oken (vozidla RHD).
N	20A Pojistka na deaktivaci přijímačů elektrické energie: audio systém, vnější elektrická zrcadla, alarm proti krádeži, přístrojová deska, středová konzola
O	15A Klakson; Diagnostický konektor; Relé čerpadla ostřikovače světlometů.
P	15A Motor stěrače zadního skla
R	20A UCH; ECU klimatizace; Relé brzdového světla (B).
T	15A pojistka zapalovače cigaret
S	3A Elektrický ventilátor a senzor vnitřní teploty; Elektrochromatické zrcadlo; Senzory deště a světla.
U	20A Centrální zamykání nebo systém zamykání vnitřních klik
V	Nepoužívá se
B	7,5A Vyhřívací prvky pro vnější zrcadla

Pojistková skříňka pod sedadlem pro cestující

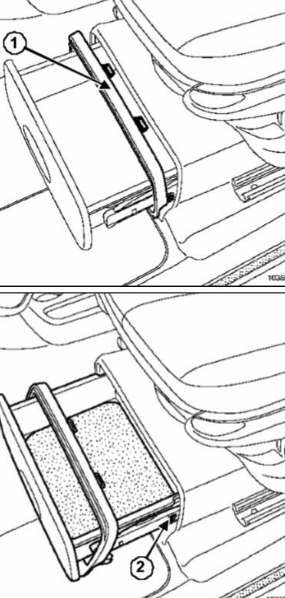

Nachází se v’kabine pod předním sedadlem nalevo.

Schéma pojistkové skříňky

1	25A Pojistka automatická brzda parkování
2	20A Pojistka okruh vyhřívání, sedadlo řidiče a cestujícího
3	10A Nepoužívané
4	10A Pojistka zásuvky napájení příslušenství na konzole, elektrický pohon na uzamknutí konzoly a lampa osvětlení prostoru pro cestující
5	10A Pojistka zásuvky napájení příslušenství druhá řada sedadel
6	10A Pojistka pro zásuvku napájení příslušenství, první řada sedadel
A	50A Relé pro přijímače elektrické energie, druhé relé výkonu pro pojistky 2, 4, 5 a 6

Relé separované

Pár se nachází na pravé straně kombinovaného modulu v kabině (2 pomocné relé topení) a jedno relé na příčné nosníku vlevo od přístrojové desky (relé spotřeby na pojistkové skříňce)

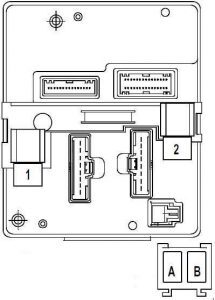

Motorový prostor

Schéma pojistkové skříňky – Renault Scenic 2

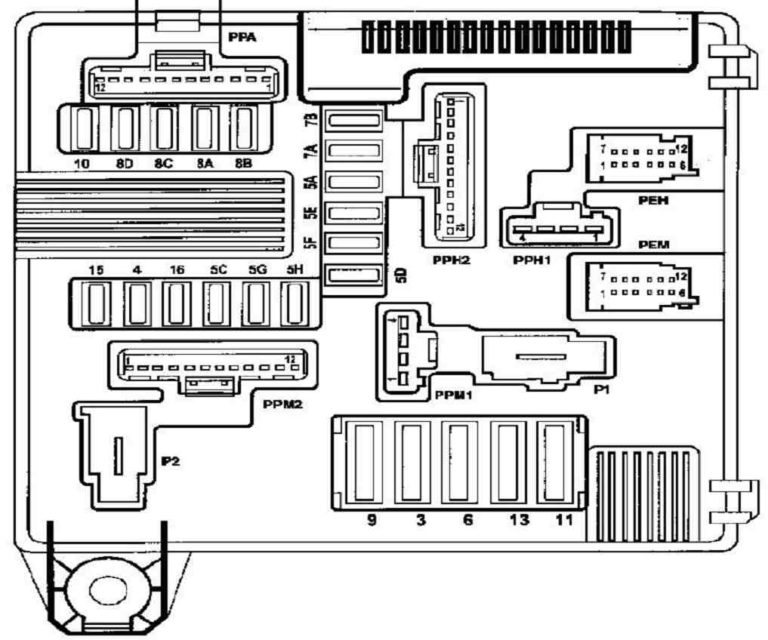

Skříňka 1

3	25A Pojistka relé startování
4	10A Relé pro zapnutí kompresoru klimatizace
5a	15A Elektrický zámek sloupku řízení
5C	10A Světla na couvání
5D	Systém vstřikování 5A ECU a elektrický zámek sloupku řízení (“+” po zapnutí)
5e	5A ECU airbag a elektrický posilovač řízení (“+” po zapnutí)
5F	7,5A “+” po zapnutí (v kabině): indikátor poloha páky převodovky, regulace rychlosti a omezovač rychlosti, pojistková skříňka a relé v kabině, relé pomocného ohřívače, diagnostický konektor, zrcadlo, senzor deště a slunečního záření (v závislosti od úpravy, ECU, audio systém)
5H	5A Automatická převodovka
5G	10A Nepoužívá se (nebo “+” po zapnutí v systému napájení z kapalného plynu, pokud je přítomen)
6	30A Vyhřívané zadní sklo
7A	7,5A Světla na pravé straně; Spínač kontroly parkování; Spínač stabilizace trajektorie; Indikátor poloha páky převodovky; Ovládání parkovací brzdy.

B7	7,5A Světla levé strany; Zapalovač cigaret; Spínače centrální zamykání a výstražné světla; Spínač kontroly lúče světlometů; Ovládací panel klimatizace; Spínač ovládání oken dveří pro cestující; Spínač ovládání oken zadních dveří; Kontrolér ECU systému navigace; Prvky vyhřívání sedadla řidiče a cestujícího.
8A	10A Pravý světlomet (dálkové světlo)
B8	10A Levý světlomet (dálkové světlo)
8C	10A Sklopné světla (pravý světlomet); Kontrola lúče světlometů; Aktuátor pravého ovládání lúče světlometů; ECU xenonová žárovka.
8D	10A Levý světlomet (sklopné světlo); Aktuátor nastavení lúče levého světlometu.
9	25A Motor stěrače čelního skla
10	20A mlhové světlá
11	40A Elektrický ventilátor systému chlazení motoru (nízká rychlost)
13	25A ECU ABS a ESP
15	20A + baterie na automatické převodovce (nebo systém napájení GPL, pokud je přítomen)
16	10A Nepoužívané

Pojistková skříňka 2

1	70A relé vyhřívání pomocného 2
2	60A Blok montáže pojistek a relé v kabině
3	40A relé vyhřívání pomocného 1
4	70A elektrický posilovač řízení
5	Řídicí jednotka ABS 50A
6	70A Blok montáže pojistek a relé v kabině
7	20A relé vyhřívání filtru na naftu
8	70A Řídicí jednotka předehřevu
9	Nepoužívá se

Pojistky na baterii v Renault Scenic 2

Pojistky na kartuši se nacházejí na kladném terminálu baterie.

1. 30A – Řídicí jednotka v kabině
2. 350 A – pro auta s benzínovým motorem, 400 A – pro auta s naftovým motorem – Pojistková skříňka motorového prostoru
3. 30A – Jednotka přepínání motorového prostoru

Renault Scenic 3 – schéma pojistkové skříňky

Rok výroby: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.

Pojistka zapalovače cigaret (zásuvka napájení) v Renault Scenic 3 je pojistka 3 a 4 (zadní zásuvka) v pojistkové skříňce v kabině.

Motorový prostor

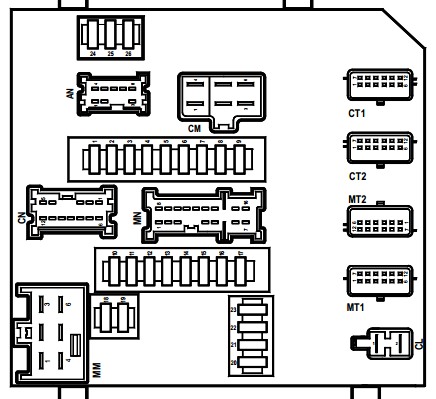

Pojistková skříňka

Nachází se v připojovací skříňce motoru (motorový prostor).

Popis

1. 10A – Boční světlo (pravý světlomet, pravé zadní světlo, světlomety), osvětlení registrační značky, osvětlení zapalovače cigaret, osvětlení spínačů elektrických oken, audio systém, řídicí jednotka navigačního systému, klávesnice multimediálního systému;
2. 10A – Světlo polohy (levý světlomet, levé zadní světlo), levé světlo na zadních dveřích;
3. 15A – Čerpadlo ostřikovače světlometů;
4. 20A – Mlhová světla;
5. 10A – Světlomety s tlumeným světlem (levý světlomet);
6. 10A – Světlomety s tlumeným světlem (pravý světlomet);
7. 15A – Diagnostická zásuvka, relé vyhřívání zadního okna, přepínač režimu automatické převodovky, elektrický korektor světlometů, regulátor výbojkových světel, regulátor dodatečného ohřívače, omezovač rychlosti, automatická parkovací brzda, regulátor automatického parkování, tmavé zrcadlo v kabině;
8. 30A – ECU ABS/ESP;
9. 30A – Přední stěrač;
10. 10A – Řídicí jednotka airbagu;
11. 20A – Nepoužívá se;
12. 7,5A – ECU převodovky;
13. 25A – Systém řízení motoru;
14. 15A – O2 senzory – vyhřívání;
15. 20A – ECU převodovky;
16. 5A – Signály brzdění, elektrická řídicí jednotka, elektrický posilovač řízení;
17. 10A – Senzor režimu provozu automatické převodovky, elektrický korektor světlometů, relé couvacích světel;
18. 15A – CECBS;
19. 25A – Motorek startéru;
20. – Nepoužívá se;
21. 20A – Modul paliva, zapalovací cívky, ECU LPG;
22. 10A – Elektromagnetická spojka kompresoru klimatizace;
23. 5A – Systém vstřikování ECU;
24. 20A – Světlo s tlumeným světlem (levý světlomet), elektrický korektor;
25. 20A – Světla s tlumeným světlem (pravý světlomet), elektrický korektor;
26. – Nepoužívá se.

Pojistky 24, 25 a 26 na ochranném zařízení nemusí být vyměnitelné.

Skříňka 2

Nachází se v připojovací skříňce v motorovém prostoru pod ochrannou a přepínací jednotkou.

Popis

• A – Nepoužívá se
• B – Relé ohřívače paliva
• C – Relé couvacích světel
• D – Nepoužívá se
• F1 – řídicí jednotka ponorného ohřívače 80A
• F2 – 70A vyhřívací jednotka
• F3 – nepoužívá se
• F4 – řídicí jednotka ponorného ohřívače 80A
• F5 – relé ventilátoru 60A / 40A
• F6 – 20A Relé ohřívače paliva
• F7 – nepoužívá se
• F8 – 30A relé ventilátoru
• F9 – nepoužívá se

Skříňka u baterie

Typ 1

Popis

• F1 – 190A Motorek startéru;
• F2 – pojistková skříňka a relé 50A v kabině;
• F3 – pojistková skříňka a relé 80A (řídicí jednotka a přepínání) v motorovém prostoru 1, pojistková skříňka a relé v kabině;
• F4 – 300A / 190A pojistka v motorovém prostoru a relé skříňka 2 / alternátor;
• Elektrický posilovač řízení F5 – 80A;
• F6 – 35A řídicí jednotka elektroniky motoru (ECU) / pojistková skříňka a relé (řídicí jednotka a přepínání) v motorovém prostoru 1;
• F7 – 5A pojistková skříňka a relé (řídicí jednotka a přepínání) v motorovém prostoru 1.

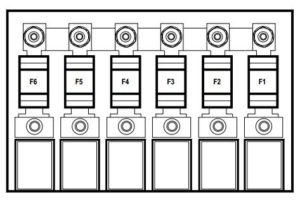

Typ 2

Popis

1. 70A – dodatečný ohřívač kabiny;
2. 80A – pojistková skříňka a relé v kabině;
3. 80A – pojistková skříňka a relé v kabině;
4. 80A – pojistková skříňka a relé (řídicí jednotka a připojení) v motorovém prostoru 1, pojistková skříňka a relé v kabině;
5. 30A – dodatečný ohřívač;
6. 50A – ECU ABS / systém stabilizace trajektorie.

Vedle elektrického ventilátoru může být umístěno relé elektrického ventilátoru chlazení motoru 70A.

Kabina

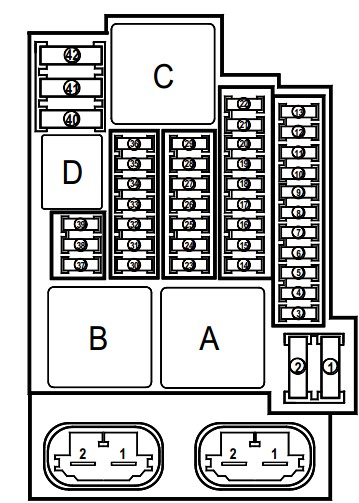

Hlavní skříňka

Nachází se v přístrojové desce vlevo

Číslo	Popis
1	40A Pojistka stěrače předního pravého
2	40A pojistka stěrače předního levého
3	10A Zapalovač cigaret
4	10A Zásuvka zadní
5	10A Zásuvka v zavazadlovém prostoru
6	10A Audio systém
7	5A Vyhřívaná vnější zrcátka
8	10A Čistič skel přední, indikátor otevřených dveří
9	30A Automatická parkovací brzda
10	Vyhrazené
11	25A Sedadlo, spínače sloupku řízení
12	20A Relé fungování motoru
13	Vyhrazené
14	Elektrický regulátor oken 25A pro přední dveře pasažéra
15	5A Spínač brzdových světel; Senzor polohy pedálu brzdy; Řídicí jednotka ABS a ESP.
16	25A Elektrický regulátor oken zadních pravých
17	25A Elektrický regulátor oken zadních levých
18	10A Světlo v odkládací schránce; Levé světlo v zavazadlovém prostoru, světla dveří; Světla zrcadel ve sluneční cloně; Senzor deště.
19	10A Hodiny; Indikátor vnější teploty; Indikátor upozornění na bezpečnostní pásy; Kon connector audio systému.
20	5A Řídicí jednotka klimatizace

21	3A Světla zrcadel ve sluneční cloně
22	3A Kryty vnitřních žárovek; Senzor deště a světla.
23	20A Konektor přívěsu
24	15A CECBS
25	Vyhrazené
26	10A Navigační systém; CD měnič; Audio systém.
27	20A Audio systém; Jednotka řízení parkovací brzdy.
28	Vyhrazené
29	Vyhrazené
30	15A UCH; Směrovky.
31	10A CECBS
32	30A Ovládání elektrických oken dveří řidiče
33	25A UCH; Centrální zamykání.
34	30A Dveře pasažéra multiplex ECU
35	15A Hodiny; Ukazatel vnější teploty; Displej telefonu.
36	15A Diagnostická zásuvka; Relé klaksonu; Řídicí jednotka alarmu; Siréna.
37	10A Signály brzdění ECU
38	30A Automatická parkovací brzda
39	Vyhrazené
40	40A Ventilátor klimatizace, přístrojová deska
42	40A Vyhřívání zadního skla

• A 70A – relé výkonu (+baterie) s oneskoreným vypnutím (bez vypnutia pri štartovaní)
• B 70A – relé výkonu (+baterie) s oneskoreným vypnutím (s vypnutím napájania pri štartovaní)
• C 40C – relé rozmrazovače zadního okna
• D 20A – relé klaksonu

Dodatočné relé

Samostatné relé “+” môže byť umiestnené pod sedadlom pasažiera, keď motor s výkonom 40A je v prevádzke. Týmto spôsobom môžu byť na poistkovej skrinke vykurovania centrálnej konzoly umiestnené 3 dodatočné relé pre vykurovanie.

Renault Scenic (2015-2016) – schéma pojistkové skříňky

Rok výroby: 2015, 2016.

Pojistka zapalovače cigaret (zásuvka napájení) v Renault Scenic (2015-2016) je pojistka 19 v pojistkové skříňce.

Přiřazení pojistek

Pojistka

Nr	Popis
1	Elektronická parkovací brzda
2	Brzdová světla
3	Automatické zamykání dveří
4	Ovládání okna řidiče
5	Přístrojová deska
6	Světla směrovek
7	Navigační systém
8	Vnitřní zpětné zrcátko
9	Stěrač zadního okna
10	Elektrická zadní okna
11	Elektrická zadní okna
12	ABS / ESC
13	Elektrické okno spolujezdce
14	Stěrače čelního skla
15	Vyhřívaná boční zrcátka
16	Rádio
17	Napájecí zásuvka zavazadlového prostoru
18	Napájecí zásuvka zadních sedadel
19	Zapalovač cigaret
