Audi RS6 C5 (1997-2005) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Audi RS6 C5 (1997–2005), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Audi RS6 C5 (1997-2005) – schéma pojistkové skříňky

Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Pojistka zapalovače cigaret (zásuvka napájení) v Audi RS6 C5 (1997-2005) je pojistka 33 v pojistkové skříňce na přístrojové desce.

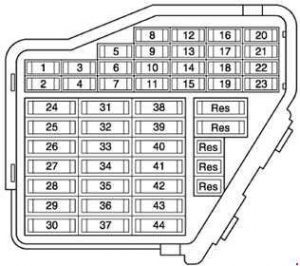

Pojistková skříňka v bočním panelu přístrojové desky

Číslo	[A]	Popis
1	5	Vyhřívací prvek, tryska stěrače vlevo Vyhřívací prvek, tryska stěrače vpravo
2	10	Spínač nouzových světel
3	5	Osvětlení prostoru pro cestující
4	5	Osvětlení evidenční tabule
5	10	Úroveň oleje/senzor teploty oleje Regulační ventil pro kompresor, systém klimatizace Senzor vysokého tlaku Spínač TipTronic Jednotka řízení monitoru tlaku pneumatik Zařízení pro sledování žárovek Mobilní telefon pro kontrolu elektroniky Ovladač a displej klimatizace/klimatizace Senzor kvality vzduchu Navigační systém s jednotkou řízení CD přehrávače Jednotka řízení samonivelačního odpružení Jednotka řízení pro kontrolu výšky odpružení Jednotka řízení telefonní/telematika Jednotka řízení pro hlasové ovládání Jednotka řízení asistence parkování Spínač zadní roletky
6	5	Centrální řídicí modul s blokováním
7	10	Jednotka řízení ABS Senzor úhlu řízení Tlačítko TCS/ESP Spínač pedálu brzdy systému tempomatu (systém přímého vstřikování naftou) Spínač pedálu spojky
8	5	Jednotka řízení telefonní/telematika Jednotka řízení pro hlasové ovládání
9	10	Vyhřívané vnější zrcátko, strana řidiče Vyhřívané vnější zrcátko, přední strana spolujezdce
10	5	Kontrola dosahu světlometů, řídicí jednotka
11	5	Automatické vnitřní zrcátko proti oslnění
12	10	Diagnóza připojení
13	10	Spínač brzdového světla Žárovky brzdy
14	10	Centrální řídicí modul s blokováním Paměť řídicí jednotky, sedadlo řidiče Paměť řídicí jednotky, přední sedadlo spolujezdce Spínač odblokování zavazadlového prostoru Spínač vnitřního monitoru
15	10	Jednotka řízení s displejem na palubní desce Relé izolace solárních článků Navigační systém s jednotkou řízení CD přehrávače Jednotka řízení paměti zrcátek Přijímač rádia pomocný ovládaný rádiem
16	5	Senzor úhlu řízení
17	10	Jednotka řízení monitoru tlaku pneumatik Jednotka řízení samonivelačního odpružení Spínač obousměrného rádia Jednotka řízení asistence parkování
18	10	Hlavní žárovka, pravá Světlomet s tlumeným světlem – varovné světlo
19	10	Hlavní žárovka, levá
20	15	Žárovka s tlumeným světlem, pravá Motor kontrola dosahu světlometů, pravý
21	15	Žárovka s tlumeným světlem, levá Motor kontrola dosahu světlometů, levý

22	5	Žárovka boční, pravá Žárovka zadní, pravá
23	5	Žárovka boční, levá Žárovka zadní, levá
24	25	Automatický stříkací systém / relé stěrače Ovládání stěračů s intervalem
25	30	Regulátor a displej klimatizace/klimatizace Relé izolace solárních článků Ventilátor čerstvého vzduchu Relé magnetické spojky Relé pomocného topení
26	30	Regulátor a displej klimatizace/klimatizace Spínač vyhřívaného zadního okna
27	15	Vyhřívaný volant Motor stěrače zadního okna
28	20	Palivové čerpadlo (čerpadlo napájení) Řídicí jednotka palivového čerpadla Relé palivového čerpadla
29	30 20	Zapalovací cívka s výstupním stupněm (kód motoru BAS) Ovládací přístroj Motronic (kód motoru BAS) Výstupní stupeň zapalovací cívky s výstupním stupněm Ovládací přístroj Motronic Ventily regulace rozvodu vačkového hřídele
30	20	Regulátor nastavování posuvné střechy
31	15	Inhibitor startování a relé couvacího světla Spínač nouzových světel Spínač couvacích světel Diagnóza připojení Multifunkční spínač Relé zpoždění vypnutí zapalování Řídicí jednotka automatické převodovky
32	20	Vstřikovače Spínač systému tempomatu
33	15	Zapalovač cigaret Zapalovač cigaret, zadní
34	15	Relé čerpadla sekundárního vzduchu Elektromagnetické ventily Ventil vstupu sekundárního vzduchu Ventil návratu vzduchu turbokompresoru Měřicí přístroje vzduchu Ohřívač pro lambda sondy Ventil přepínání sběrného potrubí
35	30	Lisování přívěsu
36	15	Spínač předních a zadních mlhových světel
37	20	Rádio Zesilovač se subwooferem Řídicí jednotka výběru antén Regulátor elektroniky řízení, navigace Tuner navigace/TV Navigační rozhraní Čtečka čipových karet
38	20	Jednotka centrálního řízení s blokováním
39	15	Spínač nouzových světel
40	25	Relé zvukového signálu se dvěma tóny
41	25	Relé pro elektromagnetické ventily ABS (všechny modely na silnici)
42	25	Řídicí jednotka ABS
43	5	Rádio Regulátor elektroniky řízení, navigace
44	30	Relé pomocného topení Relé izolace solárních článků 2 Regulátor vyhřívaného sedadla řidiče Regulátor vyhřívaného sedadla předního spolujezdce Spínač vyhřívaného zadního sedadla vlevo s regulátorem Spínač vyhřívaného zadního sedadla vpravo s regulátorem

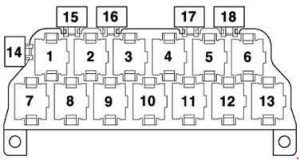

Podpora relé na 13 bodů, za odkládací schránkou řidiče

Číslo	Popis
1	Relé dva tóny (telematika – USA) – J4
2	Relé alternativní pro zapnutí – J442 Řídicí jednotka systému alarmu (taxi) – J85 Sirénové relé (vozidla policie) – J408 Relé systému alarmu, přepínání světel (speciální vozidla) – J549
3	Relé izolace solárních článků – J309 Řídicí jednotka systému alarmu (taxi) – J85 Sirénové relé (vozidla policie) – J408 Relé systému alarmu 2, hlavní svazek blikání (speciální vozidla) – J461
4	Relé s inhibitorem startování – J207 Inhibitor startování a relé couvacího světla – J226
5	Relé magnetické spojky – J44 Relé pomocného topení – J8
6	Relé mlhového světla – J5 Relé palivového čerpadla (TDI) – J17
7	Skupina multifunkčního ovládání volantu – J453
8	Skupina multifunkčního ovládání volantu – J453
9	Zařízení pro monitorování žárovek – J123
10	Zařízení pro monitorování žárovek – J123
11	Zrcadlo vnější skládací jednotky řízení systému – J351
12	Zrcadlo vnější skládací jednotky řízení systému – J351
13	Řídicí jednotka Servotronic – J236
14	Pojistka taxametru – S182 Pojistka E (vozidla policie) – S201 Pojistka relé hydraulického čerpadla (všechny modely silničních) – S279
15	Nepoužívá se
16	Pojistka systému alarmu (taxi) – S57 Pojistka B (vozidla policie) – S202
17	Taxametr a pojistka systému alarmu (taxi) – S183 Pojistka C (vozidla policie) – S203 Pojistka systému interkomunikace (speciální vozidla) – S253 Pojistka proti mlze (denní světla – Kanada) – S28
18	Nainstalováno v jakémkoli volném prostoru Alternátor pro zapnutí – J442 (speciální vozidla) Systém alarmu II řídicí jednotka – J430 (taxi) Relé laser pro systém alarmu hlavních světlometů – J182 (vozidla policie) Relé izolace solárních článků – J309 (taxi)

Mikrocentrála elektrického systému, za odkládací schránkou řidiče

Číslo	Funkce
1	Relé dvou tónů – J4
2	Relé vybití kontaktů X – J59
3	Relé hydraulického čerpadla převodovky s nízkým průtokem (modely allroad) – J555
4	Relé palivového čerpadla (benzínové motory) – J17 Relé žhavicí svíčky (naftové motory) – J52
5	Automatická přestávka / relé s přepínačem – J31
6	Automatická přestávka / relé s přepínačem – J31
A	Pojistka s regulací sloupku řízení – S275
B	Pojistka zadního závěsu – S100
C	Systém alarmu 2 pojistky (taxi) – S181 Pojistka C (policejní vozidla) – S204 Pojistka pro nouzové odblokování zadního krytu (speciální vozidla) – S195 Pojistka multifunkčního volantu (modrá) – S326, zavedena postupně od 05.02

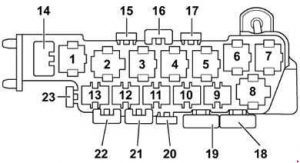

Podpora relé na 8 bodů, za prostorem pro cestující řidiče, za mikrocentrální elektrickou jednotkou

Číslo	Popis
1	Relé pro elektromagnetické ventily – ABS s ESP – J106
2	Relé rychlosti ventilátoru topení – J101
3	Relé ventilátoru topení – J26 Relé cirkulace chladicí kapaliny – J151
4	Relé fungování ventilátoru topení – J138
5	Nepoužívá se
6	Relé automatického vyrovnávání kompresoru odpružení (modely allroad) – J403
7	Relé čerpadla návratu – ABS s ESP – J105
8	Relé ventilu uzávěrky chladicí kapaliny – J541
14	Termoregulace sedadla, pojistka termická na straně řidiče (modely terénní) – S44
15	Pojistka pro zásuvku 12 V – S184
16	Pojistka elektrická termická předního čelního skla – S37
17	Pojistka elektrická termická zadního okna – S43
18	Pojistka řídicí jednotky ABS – S123
19	Pojistka ventilátoru topení – S42
20	Pojistka skupiny řízení ventilátoru topení – S142
21	Pojistka termická s regulací sedadla, na straně řidiče – S44 Pojistka ventilátoru chladiče (modely allroad) – S42
22	Pojistka automatického vyrovnávání odpružení – S110
24	Pojistka termická s regulací sedadla, na straně předního pasažéra – S80

Podpora relé, strana řidiče, za ovládacím panelem v centrální podpoře

Číslo	Popis
1	Relé nízké tepelné energie – J359 Relé servoregulátoru brzdy – J569
2	Relé pomocného ohřívače – J8 Relé izolace solárních článků 2 – J354
3	Relé vysoké tepelné energie – J360
A	Nepoužívá se
B	Nepoužívá se
C	Pojistka dodatečného ohřívače 2 – S143 Pojistka relé hydraulické pumpy (servo brzda) – S279 Pojistka palivové pumpy – S81 (modely RS6; vozidla s levým pohonem)
D	Pojistka dodatečného ohřívače – S109 Pojistka palivové pumpy – S81 (modely RS6; vozidla s pravým pohonem)

Podpora relé na 3 body v pojistkové skříňce, expanzní komora

Číslo	Popis
1	Relé čerpadla sekundárního vzduchu – J299 (modely RS6)
1a	Relé ventilátoru chladiče (modely allroad) – J26
1b	Relé cirkulace chladiva (modely allroad) – J151 Relé čerpadla dodatečného chlazení – J496
2	Relé čerpadla sekundárního vzduchu – J299
3	Relé napájení Motronic (benzínové motory) – J271 Relé systému přímého vstřikování naftových motorů (naftové motory) – J322 Relé zpoždění vypnutí zapalování (automatická převodovka 01J) – J64
4	Relé čerpadla chlazení paliva – J445 Relé cirkulace chladiva – J151 (modely RS6)
4a	Nepoužívá se
5	Pojistka řídicí jednotky motoru – S102 Pojistka elektroniky motoru (všechny modely silničních vozidel) – S282
6	Nepoužívá se (vozidla s levým pohonem) Pojistka 2 pro žhavicí svíčky – motor, V6 TDI, V8 TDI – S125 Pojistka pro žhavicí svíčky – motor, 4 válce – S39 Pojistka ventilátoru chladiče (modely allroad) – S94
7	Pojistka pro žhavicí svíčky – motor, V6 TDI, V8 TDI – S39 Pojistka čerpadla sekundárního vzduchu (benzínové motory) – S130 Pojistka dodatečného ohřívače – S62 (vozidla s pravým pohonem) do modelového roku 2000 Nepoužívá se (vozidla s pravým pohonem)
8	Pojistka dodatečného ohřívače – S62 (vozidla s levým pohonem) do modelového roku 2000 Nepoužívá se (vozidla s levým pohonem)
9	Pojistka 2 pro žhavicí svíčky – motor, V6 TDI, V8 TDI – S125 Pojistka pro žhavicí svíčky – motor, 4 válce – S39 Pojistka ventilátoru chladiče (modely allroad) – S94 Pojistka čerpadla chladiva (modely RS6) – S78 Nepoužívá se (vozidla s pravým pohonem)
10	Pojistka pro chlazení paliva – S262 Pojistka -1- (15) (automatická převodovka 01J) – S199 Pojistka skupiny řízení ventilátoru chladiče (všechny modely silničních vozidel) – S142 Nepoužívá se (vozidla s pravým pohonem)

Pojistka v expanzní komoře

Číslo	Popis
1	Pojistka -1- (30) (týká se pouze V8) – S204
2	Pojistka -2- (30) – S205
3	Pojistka přídavného ohřívače – S62

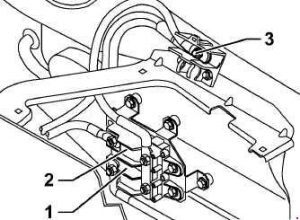

Pojistka v expanzní komoře (modely RS6)

Číslo	Funkce
1	Pojistka -2- (30) – S205
2	Pojistka -1- (30) – S204
3	Připojení šroubem baterie

O Audi RS6 C5 (1997-2005)

Audi RS6 C5, vyráběný v letech 1997 až 2005, je ikonickým modelem, který kombinuje luxus a vysoký výkon. Tento automobil je známý svým robustním designem a výkonným motorem. RS6 C5 byl vybaven 4.2litrovým V8 motorem s dvojitým turbodmychadlem, který poskytoval působivý výkon a zrychlení. Jeho pohon všech čtyř kol Quattro zaručoval vynikající trakci a stabilitu na silnici. Interiér byl luxusně vybaven, s důrazem na pohodlí a moderní technologie, což dělalo z tohoto modelu ideální volbu pro ty, kteří hledají sportovní automobil s prvotřídním komfortem.

Schéma pojistkové skříňky Audi RS6 C5

Tato stránka zobrazuje schéma pojistkové skříňky pro Audi RS6 C5, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky v prostoru motoru a pod palubní deskou. Naše diagramy jasně ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem, který zajišťuje bezpečnost a spolehlivost vašeho vozidla, proto je důležité mít přehled o jejím uspořádání a funkci.
