V tomto článku najdeš diagramy pojistkové skříňky Audi A3 a S3 8L (1996–2003), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).

Obsah

Audi A3 I S3 8L (1996–2003) – schéma pojistkové skříně

Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Pojistka zapalovače cigaret (zásuvka napájení) v Audi A3 I S3 8L (1996–2003) je pojistka 41 v pojistkové skříni.

Boční panel palubní desky pojistkové skříně

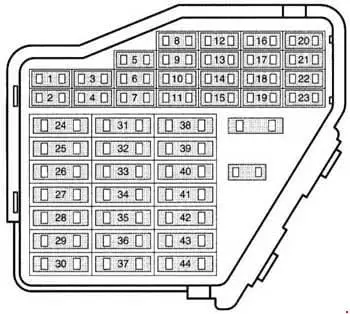

Schéma pojistkové skříně Audi A3 I S3 8L na bočním panelu palubní desky.

Č.	Ampéry [A]	Popis
1	10	S1 – Pojistka v pojistkové skříni na desce relé Z20 – Levý topný prvek trysky 75x Z21 – Pravý topný prvek topení proudem Z4 – Vyhřívané vnější zrcátko na straně řidiče Z5 – Vyhřívané vnější zrcátko na straně spolujezdce
2	10	M5 – Žárovka směrovky vpředu vlevo M7 – Žárovka směrovky vpředu vpravo M18 – Žárovka směrovky namontovaná vlevo M19 – Zesilovač signálu vpravo
3	5	Osvětlení: W6 – Světlo v odkládací schránce E87 – Řídicí jednotka a displej klimatizace Climatronic
4	5	Světlo registrační značky
5	7.5	E87 – Řídicí jednotka a displej klimatizace Climatronic E45 – Spínač tempomatu E94 – Vyhřívaný regulátor sedadla řidiče E95 – Vyhřívaný regulátor sedadla spolujezdce E159 – Spínač ventilu recirkulace čerstvého vzduchu a vzduchu E221 – Řídicí jednotka ve volantu 1) F269 – Spínač polohy ventilu teploty G65 – Vysokotlaký vysílač J293 – Řídicí jednotka ventilátoru chladiče J401 – Navigační systém s řídicí jednotkou CD přehrávače J402 – Řídicí jednotka elektroniky řízení navigace J446 – Řídicí jednotka parkovací asistence J453 – Multifunkční řídicí jednotka na volantu R – Rádio Y7 – Automatická ochrana vnitřního zrcátka
6	5	E150 – Spínač vnitřku kabiny na straně řidiče V94 – Motor centrálního zamykání s řídicí jednotkou zpoždění vypnutí vnitřního osvětlení a systémem proti krádeži
7	10	F189 – Spínač Tiptronic G22 – Vysílač počítadla kilometrů G266 – Hladina oleje a snímač teploty oleje J226 – Zablokování startéru a relé světla couvání M16 – Světlo couvání vlevo M17 – Žárovka couvání vpravo
8	5	J526 – Ovládání telefonu a telematika J412 – Řídicí jednotka elektroniky řízení mobilního telefonu R36 – Vysílač a přijímač telefonu
9	5	E132 – Spínač systému kontroly trakce G85 – Vysílač úhlu řízení J104 – Řídicí jednotka ABS
10	15	Benzínový motor pro řízení motoru: J220 – kontrolér Motronic 2) J271 – Relé napájení Motronic) J363 – Relé napájení pro řídicí jednotku Simos2)
10	5	Naftový motor pro řízení motoru: J248 – řídicí jednotka systému přímého vstřikování nafty2)
10	10	J285 – Řídicí jednotka v pojistkové skříni3) J402 – Řídicí jednotka elektroniky řízení navigace3) R – Rádio3) V94 – Motor centrálního zamykání s řídicí jednotkou zpoždění vypnutí vnitřního osvětlení a systémem varování3)
11	5	G266 – Hladina oleje a snímač teploty oleje J17 – Relé čerpadla paliva J285 – Řídicí jednotka v pojistkové skříni K2 – Světlo varování alternátoru K14 – Světlo varování parkovací brzdy K29 – Světlo varování doby zapnutí K132 – Světlo kontroly elektronického napájení K149 – Světlo varování elektronického systému motoru N110 – Elektromagnet zámku páky volby V48 – Motor ovládání světlometu vlevo V49 – Motor regulace průtoku světlometu vpravo
12	7.5	J401 – Navigační systém s řídicí jednotkou CD J412 – Řídicí jednotka elektroniky řízení mobilního telefonu J526 – Ovládání telefonu a telematika R36 – Vysílač a přijímač telefonu R86 – Zesilovač antény pro mobilní telefon T16 – konektor 16 pin, černý, střední deska konzoly (diagnostický konektor)
13	10	M9 – Žárovka brzdy vlevo M10 – Žárovka brzdy vpravo M25 – Žárovka brzdy s vysokou intenzitou
14	10	J452 – Kontrolér nouzových světel V94 – Motor centrálního zamykání s řídicí jednotkou zpoždění vypnutí vnitřního osvětlení a systémem proti krádeži W – Přední vnitřní světlo W14 – Osvětlené zrcátko na straně spolujezdce W20 – Osvětlené zrcátko na straně řidiče
15	5	E87 – Řídicí jednotka a displej klimatizace Climatronic G85 – Vysílač úhlu řízení J217 – Automatická řídicí jednotka převodovky J285 – Řídicí jednotka v pojistkové skříni
16	10	J293 – Kontrolér ventilátoru chladiče
17	7.5	Z22 – Vyhřívač válce s blokováním vlevo Z23 – Vyhřívač válce s blokováním vpravo
18	10	L2 – Dvojitá žárovka světlometu vpravo (tlumené světlo) K1 – Světlo varování tlumených světel
19	10	L1 – Žárovka s dvojitým světlometem na levé straně (hlavní světlomet)
20	15	E102 – Regulátor průtoku světlometů J124 – Monitorovací zařízení žárovky vzadu J344 – Regulátor světla vpravo L2 – Dvojitá žárovka světlometu vpravo (dálkové světlo) V48 – Motor ovládání světlometu vlevo V49 – Motor regulace průtoku světlometu vpravo
21	15	J124 – Monitorovací zařízení žárovky vzadu J343 – Regulátor světla vlevo L1 – Žárovka s dvojitým světlometem na levé straně (tlumené světlo)
22	5	J285 – Řídicí jednotka v pojistkové skříni M2 – Žárovka vzadu vpravo M3 – Žárovka na pravé straně
23	5	J285 – Řídicí jednotka v pojistkové skříni M1 – Žárovka na levé straně M4 – Žárovka s levou stopou
24	20	J31 – Automatické přerušovací relé pro mytí a stírání

Leggere Audi Q5 FY (2018-2022) – pojistková skříňka

25	25	E87 – Řídicí jednotka a displej systému klimatizace / Climatronic V2 – Ventilátor čerstvého vzduchu
26	25	Z1 – Zadní okno
27	15	J30 – Stěrač zadního okna a relé ostřikovačů V12 – Motor stěrače zadního okna
28	15 20⁴⁾	J17 – Relé palivového čerpadla
29	15	Benzínový motor pro řízení motoru: J220 – řídicí jednotka Motronic J271 – Relé napájení Motronic J361 – Řídicí jednotka Simos J363 – Relé napájení pro řídicí jednotku Simos N122 – Výstupní fáze
29	5	Naftový motor pro řízení motoru: J248 – řídicí jednotka systému přímého vstřikování nafty 5)
29	10	Naftový motor pro řízení motoru: J248 – řídicí jednotka systému přímého vstřikování paliva 6)
30	20	J245 – Řídicí jednotka posuvného mechanismu pro regulaci otevírací střechy
31	20	J217 – Automatická řídicí jednotka převodovky J539 – Ovládání servomechanismu brzdy
31	5	J492 – Kontrolér pohonu všech kol
32	10	Benzínový motor pro řízení motoru: N30 – Vstřikovač, válec 1 N31 – Vstřikovač, válec 2 N32 – Vstřikovač, válec 3 N33 – Vstřikovač, válec 4
32	30	Naftový motor pro řízení motoru: Kontrolér systému přímého vstřikování J248 – Diesel
33	20	J31 – Automatické přerušované relé pro mytí a stírání
34	10	Benzínový motor pro řízení motoru: N75 – Elektromagnetický ventil pro kontrolu tlaku N79 – Ohřívací prvek nádrže na olej N112 – Ventil pro vstup sekundárního vzduchu N156 – Přepínací ventil variabilního sacího potrubí N249 – Ventil pro recirkulaci vzduchu turbokompresoru N205 – Ventil pro kontrolu vačkového hřídele 1
34	10	Naftový motor pro řízení motoru: G70 – Měřič hmotnosti vzduchu G80 – Přenosník pro zdvih jehly N18 – Ventil pro recirkulaci výfukových plynů N75 – Elektromagnetický ventil pro kontrolu tlaku N239 – Přepínací ventil lamel variabilního sacího potrubí
35	30	U10 – Zásuvka motoru
36	15	L46 – Zadní mlhové světlo L22 – Zadní mlhové světlo vlevo L23 – Žárovka zadního mlhového světla vpravo
37	10	J285 – Řídicí jednotka v pojistkové skříňce2) J402 – Řídicí jednotka elektroniky řízení navigace2) R – Rádio2 V94 – Motor centrálního zámku s řídicí jednotkou zpoždění vypnutí vnitřního osvětlení a systémem proti krádeži2)
37	20	Benzínový motor pro řízení motoru: J220 – řídicí jednotka Motronic 3) J271 – relé napájení Motronic) J363 – Relé napájení pro řídicí jednotku Simos3)
37	5	Naftový motor pro řízení motoru: J248 – řídicí jednotka systému přímého vstřikování nafty3)
38	10	E150 – Spínač uvnitř kabiny na straně řidiče F248 – Tlačítko pro uvolnění válce zámku zadních dveří J347 – Modul ultrazvukového senzoru V94 – Motor centrálního zámku s řídicí jednotkou zpoždění vypnutí vnitřního osvětlení a systémem proti krádeži
39	15	Výstražná světla: M5 – Žárovka přední směrovky vlevo M7 – Žárovka přední směrovky vpravo M6 – Žárovka zadní směrovky vlevo M8 – Žárovka zadní směrovky vpravo M18 – Žárovka směrovky namontovaná vlevo M19 – Žárovka směrovky vpravo K65 – Výstražné světlo směrovky vlevo K94 – Výstražné světlo směrovky vpravo
40	20	H2 – Zvuk klaksonu H7 – Vyvážení zvuku
41	15	U1 – zapalovač cigaret
42	15	J415 – Tuner systému navigace pro televizor J515 – Ovládání výběru antény R – Rádio R12 – Zesilovač R44 – Zesilovač se subwooferem, vlevo v zavazadlovém prostoru R94 – Rozhraní systému navigace
43	10	Benzínový motor pro řízení motoru: G70 – Měřič hmotnosti vzduchu N80 – Elektromagnetický ventil systému aktivního uhlíkového filtru 1 Z19 – Ohřívač lambda sondy Z29 – Lambda sonda 1 ohřívač za katalyzátorem
43	10	Naftový motor pro řízení motoru: F36 – Spínač pedálu spojky F47 – Spínač pedálu brzdy N79 – Ohřívací prvek nádrže na olej J359 – Relé nízké úrovně tepla J360 – Relé vysoké úrovně tepla
44	15	Z6 – Vyhřívané sedadlo řidiče Z7 – Vyhřívané opěradlo sedadla řidiče

Leggere Audi 100 C3 (1989-1991) – pojistková skříňka

Relé relé (3 kolíky) / podpora pojistky

Detailní schéma pojistkové skříně Audi A3 I S3 8L s relé a pojistkami.

Relé
1	Relé přídavné pumpy vzduchu (J299) (benzínový motor) Relé vysokého výkonu topení (J360) (naftový motor)
2	Relé napájení Motronic (J271) (benzínový motor) Relé napájení pro řídicí jednotku Simos (J363) (benzínový motor) Relé nízké úrovně tepla (J359) (naftový motor)
Číslo	Amp [A]	Přijímače
3¹⁾	20	Pojistka pumpy podtlaku brzdy S283 (benzínový motor)
4²⁾	40	Speciální pojistka vozidla 20 S310 (benzínový motor)

Mikro elektrická centrální

Relé
1	J4 – Relé s dvojitou trubicí 2
2	J59 – relé vypouštění X-pin 3
3	Prázdný
4	J17 – relé čerpadla paliva1) J52 – relé svíček2)
5	J31 – Automatické intervalové relé pro mytí a stírání
6	J31 – Automatické intervalové relé pro mytí a stírání
Pojistky
A	S44 – Termická pojistka sedadla řidiče 1 S45 – Termická ochrana sedadla řidiče 2
B	S283 – Pojistka čerpadla podtlaku brzdy3)
C	S37 – Jednoduchá pojistka regulátoru okna

Relé relé (13 pin)

Popis 13pinového relé S45 pro termickou ochranu sedadla řidiče 2.

Relé
1	Prázdný
2	J124 – Zařízení pro monitorování zadní žárovky
3	J124 – Zařízení pro monitorování zadní žárovky
4	J552 – Relé regulátoru otevírání okna na straně spolujezdce
5	J351 – Sklopný ovládací panel vnějšího zrcátka
6	J351 – Sklopný ovládací panel vnějšího zrcátka
7	J508 – Relé tlumení brzdových světel
8	J9 – Vyhřívané relé zadního okna
9	J17 – relé palivového čerpadla1)
10	J17 – relé palivového čerpadla2)
11	J226 – Inhibitor startovacího motoru a relé couvacího světla
12	J322 – Relé systému přímého vstřikování nafty
13	J397 – Relé relé ventilátoru chladiče J155 – Řídicí jednotka čerpadla chladicí kapaliny
Pojistky
14	Prázdný
15	Prázdný
16	Prázdný
17	S43 – Termická pojistka regulátoru okna
18	S326 – Multifunkční pojistka volantu3)

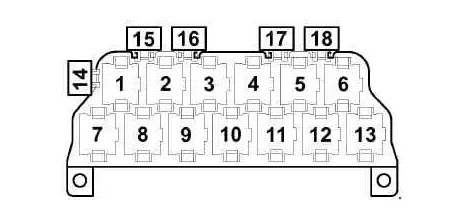

Pojistková skříňka hlavní

Hlavní pojistková skříňka s multifunkční pojistkou volantu S326.

Č.	Ampéry [A]	Přijímače
S131	50	Žhaviče (motor diesel)
S132	50	Řízení motoru
S133	30	Ventilátor chladiče
S134	110	Interiér
S138	150	Alternátor
S162	30	Pojistka 1 (30) v pojistkové skříňce baterie

Leggere Audi A3 8P (2003-2013) – pojistková skříňka
