Audi S1 (2010-2018) – pojistková skříňka
Audi S1 (2010-2018) – schéma pojistek
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi S1 (2010-2018) je pojistka 30 v pojistkové skříňce C -SC-.
Poloha
- Podpora pojistky D -SD-
- Podpora pojistky A -SA-
- Podpora pojistky C -SC-
- Podpora relé / pojistky F -SF-
- Podpora pojistky B -SB-, Podpora pojistky H -SH-
- Podpora pojistky B -SB-
Podpora pojistky A -SA-
Na kladném pólu baterie (pouze modely s baterií v zavazadlovém prostoru).
| Číslo | Amp [A] | Popis |
| 1 | – | Prázdné |
| 2 | 110 | Napájení na palubě;
Napájení komponentů motoru. |
| 3 | – | Prázdné |
Podpora pojistky B -SB-

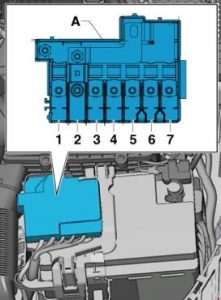

Pro modely s baterií v motorovém prostoru

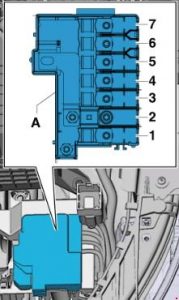

Pro modely s baterií v zavazadlovém prostoru
| Číslo | Amp [A] | Popis |
| 1 | 175 | Alternátor -C- |
| 2 | 40 | Relé s nízkým tepelným výkonem -J359-;
Vyhřívací prvek pomocného ohřívače -Z35-. |
| 3 | 110 1) | Napájení na palubě 1)
Napájení komponentů motoru 1) |
| 4 | 80 | Regulátor asistence řízení -J500- |
| 5 | 50 2) 40 3) |
Tepelný spínač ventilátoru chladiče -F18-;
Regulátor ventilátoru chladiče -J293-. |
| 6 | 50 | Automatická řídicí jednotka doby zapnutí -J179- |
| 7 | 60 | Relé s vysokým tepelným výkonem -J360-;
Řídicí jednotka monitoru baterie -J367 1); Přídavný vyhřívací prvek -Z35-. |
| 1) pro modely s baterií pouze v motorovém prostoru;
2) již není nainstalován, stažen (modelový rok 2011); 3) změna zavedena (modelový rok 2011). |
||
Pojistky v elektronické desce v podpoře pojistky B -SB- / Podpora pojistky H -SH-
V elektronické desce, na levé straně motorového prostoru.
Pouze pro modely ve verzi S1, od ledna 2014
Pouze pro modely od listopadu 2014.
| Č. | Amp [A] | Popis |
| 1 | 110 4)
5 5) |
Napájení na palubě 4)
Napájení komponentů motoru 4) Regulátor ventilátoru chladiče -J293- 5) Ventilátor chladiče -V7-5 ) |
| 2 | 250 | Alternátor -C-
Regulátor napětí -C1- |
| 3 | – | Baterie + |
| 4 | 80 | Regulátor asistence řízení -J500- |
| 5 | 50 6) | Automatická řídicí jednotka doby zapalování -J179- 6)
Zapalovací svíčka 1 -Q10- Zapalovací svíčka 2 -Q11- Zapalovací svíčka 3 -Q12- Zapalovací svíčka 4 -Q13- |
| 6 | 50 7)
– 8) |
Zařízení pro vytápění -J293- pro regulaci ventilátoru 7),
Ventilátor chladiče -V7- 7) – |
| 7 | 125 | Napájení na palubě 8)
Napájení komponentů motoru 8) |
| 4) pouze pro modely s baterií v motorovém prostoru, do října 2014
5) pro modely od listopadu 2014 6) pro modely pouze s naftovým motorem, od listopadu 2014 7) pro modely do října 2014 8) pro modely s baterií pouze v motorovém prostoru, od listopadu 2014 9) Pojistka 5 na pojistkovém podstavci B -SB5- přemostěna |
||

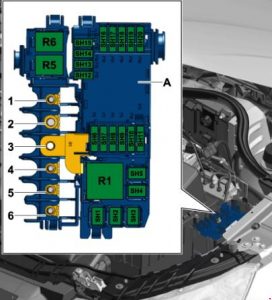

Pojistky v elektronické desce v podpoře pojistky H -SH-
| Č. | Amp [A] | Popis |
| 1 | 40 | Topný element pomocného vytápění -Z35-,
úroveň 1 |
| 2 | 30 | Ovladač ventilátoru chladiče -J293-
Ventilátor chladiče -V7- |
| 3 | – | Prázdné |
| 4 | 40 | Topný element pomocného vytápění -Z35-,
úroveň 2 |
| 5 | 40 | Topný element pomocného vytápění -Z35-,
úroveň 3 |
| 6 | 30 | Mechatronická jednotka pro dvouspojkovou převodovku -J743- |
| 7 | 7.5 | Ovladač motoru -J623- |
| 8 | 20 | Relé spínání motoru stěrače 1 -J368-
Relé spínání motoru stěrače 2 -J369- |
| 9 | 5 | Ovladač monitoru baterie -J367- |
| 10 | 10 | Filtr proti rušení -C24- |
| 11 | – | Prázdný |
| 12 | 10 12) 15 13) 10) 11) |
Ohřívač lambda sondy -Z19-
Ohřívač lambda sondy 1 za katalyzátorem -Z29- |
| 13 | 5 | Spínač brzdových světel -F-
Převodník polohy spojky -G476- |
| 14 | 5 13) 10 10) 11) 12) |
Tepelný spínač, který deaktivuje klimatizační systém -F163-
Regulační ventil pro palivo -N290- Ventil pro regulaci tlaku oleje -N428- Ventil chladiva hlavy -N489- Oběhové čerpadlo chladiva -V50- Oběhové čerpadlo -V55- Čerpadlo pro chlazení stlačeného vzduchu -V188- Pomocné vytápěcí čerpadlo -V488- |
| 15 | 5 | Jednotka řízení napájení -J519-, T52c / 34
Regulátor motoru -J623-, T91 / 67; T94 /… Regulátor napětí -J532-, T12aa / 4 |
| 16 | 30 | Startování -B- |
| 17 | 15 12) 13) 30 10) 11) |
Jednotka řízení motoru -J623- |
| 18 | 5 10) 11) 10 12) 13) |
Senzor úrovně a teploty oleje -G266-
Relé čerpadla paliva -J17- Regulátor ventilátoru chladiče -J293- Relé s nízkým tepelným výkonem -J359- Relé s vysokým tepelným výkonem -J360- Elektromagnetický ventil pro regulaci tlaku přeplňování -N75- Ventil pro recirkulaci turbodmychadla -N249 – Ventil klapky sání -N316- Ventil pro regulaci tlaku oleje -N428- Ventil oleje pro chlazení -N471- |
| 19 | 7, 5 10) 10 11) 13) 20 12) |
Relé napájení komponentu motoru -J757-
Ventil pro regulaci tlaku paliva -N276- Regulační ventil pro palivo -N290- Vstřikovač 2 pro válec 1 -N532- Vstřikovač 2 pro válec 2 -N533- Vstřikovač 2 pro válec 3 -N534- Vstřikovač 2 pro válec 4 -N535- Aktuátor 1 pro regulaci vačkového hřídele -F366- Aktuátor 2 pro regulaci vačkového hřídele -F367- Aktuátor 3 pro regulaci vačkového hřídele -F368- Aktuátor 4 pro regulaci vačkového hřídele -F369- Aktuátor 5 pro regulaci vačkového hřídele -F370- Aktuátor 6 pro regulaci vačkového hřídele -F371 – Aktuátor 7 pro regulaci vačkového hřídele -F372- Aktuátor 8 pro regulaci vačkového hřídele -F373- Čerpadlo pro vakuum pro brzdy -V192- |
| 20 | 5 10) 11) 10 13) 20 12) |
Automatická jednotka řízení doby zapalování -J179-
Regulátor výfukového ventilu -J883- Vyhřívací prvek odvzdušňovacího ventilu bloku -N79- Elektromagnetický ventil aktivního uhlíkového filtru 1 -N80- Regulační ventil vačkového hřídele 1 -N205- Regulační ventil výfukového vačkového hřídele 1 -N318- Čerpadlo pro nepřetržitou cirkulaci chladiva -V51- Senzor 1 tlaku sekundárního vzduchu -G609- Senzor 2 tlaku sekundárního vzduchu -G610- |
| 10) pouze pro modely s motorem diesel 1,4 l
11) pro modely pouze s motorem diesel 1,6 l 12) Pouze pro modely s benzínovým motorem 1,0 l / 1,4 l 13) pouze pro modely s benzínovým motorem 1,8 l / 2,0 l |
||

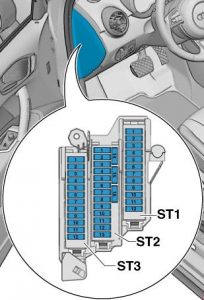

Podpora pojistky C -SC-
| Č. | Amp [A] | Popis |
| černá | ||
| 1 | 30 | Digitální řídicí jednotka audio balíku -J525-
Regulátor napětí -J532- Rádio -R- |
| 2 | 40 | Ovladač vytápění -J65-
Relé přetížení kontaktu X -J59- Ovladač ventilátoru čerstvého vzduchu -J126- Ventilátor čerstvého vzduchu -V2- |
| 3 | 20 | Zapalovač cigaret -U1-
zásuvka 12 V -U5- |
| 4 | 15 | Řídicí jednotka detektoru přívěsu -J345- |
| 5 | 5 | Diagnostické rozhraní datové sběrnice -J533- |
| 6 | 30 | Ovladač předních dveří pasažéra -J387-
Ovladač pravých zadních dveří -J389- |
| 7 | 30 | Ovladač dveří řidiče -J386-
Ovladač levých zadních dveří -J388- |
| 8 | 30 | Vyhřívané relé zadního skla -J9-
Vyhřívané zadní sklo -Z1- |
| 9 | 25 | Řídicí jednotka ABS -J104- |
| 10 | 20 | Řídicí jednotka na palubě napájení -J519- |
| 11 | 15 | Hlasná siréna -H2-
Hlasný zvuk klaksonu -H7- Relé klaksonu -J413- |
| 12 | 30 | Řídicí jednotka na palubě napájení -J519- |
| hnědá | ||
| 1 | 5 | Akustický signál -H12-
Senzor alarmu proti krádeži -G578- |
| 2 | 5 19) 16) 7,5 14) 15) 17) 18) 20) |
Terminál 30 relé napětí napájení -J317- 22)
Relé napájení motoru Motronic -J271- 21) Ovladač motoru -J623- |
| 3 | 5 | Řídicí jednotka na palubě napájení -J519- |
| 4 | 5
15 23) |
Řídicí jednotka ABS -J104-
Regulátor napětí 2 -J570- Řídicí jednotka pohonu všech kol -J492- 23) |
| 5 | – | Prázdné |
| 6 | 5 | Senzor světla/deště -G397-
Zesilovač antény pro mobilní telefon -R86- Držák telefonu -R126- Přední modul střechy -WX3- |
| 7 | 15 21) 20 22) |
Řídicí jednotka čerpadla paliva -J538- 21)
Relé čerpadla paliva -J17- 22) |
| 8 | 10 21) | Relé pomocné pumpy chladicí kapaliny -J496-,
do října 2014 |
| 9 | 5 | Řídicí jednotka elektroniky sloupku řízení -J527- |
| 10 | 5 | Spínač světla -E1- |
| 11 | 10 | Kontrolér Climatronic -J255-
Kontrolér klimatizace -J301- Kontrolér předních dveří pasažéra -J387- (do dubna 2012) Kontrolér zadních pravých dveří -J389- (do dubna 2012) Konektor s 16 piny -T16-, diagnostické připojení |
| 12 | 10 | Kontrolér dveří řidiče -J386- (do dubna 2012)
Kontrolér zadních levých dveří -J388- (do dubna 2012) |
| 13 | 10 | Řídicí jednotka palubního napájení -J519- |
| 14 | 20 | Relé pro zásuvky napájení -J807-,
pouze pro modely bez zásuvky pro přívěs |
| 15 | 30 | Řídicí jednotka palubního napájení -J519- |
| 16 | 20 | Relé přepínání motoru stěrače 1 -J368-,
do října 2014. Relé napájení motoru -J757- 23) 24) Zapalování 1 s výstupním stupněm -N70- 23) 24) Zapalování 2 s výstupním stupněm -N127- 23 ) 24) Zapalování 3 s výstupním stupněm -N291- 23) 24) Zapalování 4 s výstupním stupněm -N292- 23) 24) |
| Červená | ||
| 1 | 5 19) 20) 20 15) 16) 17) |
Řídicí jednotka automatického období zapalování -J179-
Podtlaková pumpa pro brzdy -V192- |
| 2 | 10
5 34) |
Spínač brzdových světel -F- (do října 2011)
Spínač brzdového pedálu -F63- (do října 2011) Relé pomocné pumpy chladicí kapaliny -J496- Ohřívač lambda sondy -Z19- (do října 2011) Ohřívač lambda sondy 1 za katalyzátorem -Z29-, (do října 2011) Pojistka napájení 9 na pojistkovém bloku F -SF9-, (od listopadu 2011 do října 2014) Pojistka napájení 10 na pojistkovém bloku F -SF10- (od listopadu 2011 do října 2014 ) Řídicí jednotka ABS -J104-, od listopadu 2011 |
| 3 | 5 18) 19) 20) 7,5 16 ) 15 14 ) 15) 17) |
Měřič hmotnosti vzduchu -G70-, do října 2014.
Relé palivové pumpy -J17-, do října 2014. Relé s nízkým tepelným výkonem -J359-, do října 2014. Relé s vysokým tepelným výkonem -J360-, do října 2014. Napájení komponentu motoru relé -J757-, do října 2014. Ventil pro regulaci tlaku paliva -N276-, do října 2014. Cirkulační pumpa chladicí kapaliny -V50-, do října 2014. |
| 4 | 15 14 ) 15) 17) 16) 25 18) 30 19 ) 20) |
Kontrolér motoru -J623-
Přijímač polohy spojky -G476-, do října 2011. Spínač brzdových světel -F-, do října 2011. |
| 5 | 20 18 ) 15 19) 20) 20 14) 15 ) 1 7) 30 16) |
Zapalování 1 s výstupním stupněm -N70-, do října 2014
Zapalování 2 s výstupním stupněm -N127-, do října 2014 Transformátor zapalování -N152-, do října 2014 Ventil pro regulaci tlaku paliva -N276-, do října 2014 Ventil pro dávkování paliva -N290-, do října 2014. Zapalování 3 s výstupním stupněm -N291-, do října 2014. Zapalování 4 s výstupním stupněm -N292-, do října 2014. |
| 6 | 10 20 16) |
Kontrolér ventilátoru chladiče -J293-, do října 2014.
Relé vytápěcího zařízení -J925-, do října 2014. Elektromagnetický ventil pro kontrolu tlaku přeplňování -N75-, do října 2014. Elektromagnetický ventil aktivního uhlíkového filtru 1 -N80-, do října 2014. |
| 7 | 5 | CD přehrávač -R41- |
| 8 | 5 | Řídicí jednotka přístupu na Internet -J666-
Řídicí jednotka čtečky čipových karet -J676- Rádio -R- TV tuner -R78- |
| 9 | 5 | Řídicí jednotka v přístrojové desce -J285- |
| 10 | 5 | Relé automatického zrcadla proti oslnění -J910-
Automatické vnitřní zrcadlo proti oslnění -Y7- |
| 11 | 7, 5 32) 15 33) |
Rádio -R-
Řídicí jednotka pro informační elektroniku 1 -J794- |
| 12 | 5 | Jednotka zobrazení předního displeje a řídicí jednotka provozní jednotky -J685- |
| 14) pouze pro modely s motorem na benzín 1,2 l
15) pro modely s motorem na benzín 1,4 l (90 kW) pouze 16) pro modely s motorem na benzín 1,4 l (103 kW) pouze 17) pro modely s motorem na benzín 1,4 l (136 kW) pouze 18 ) pouze pro modely s motorem na benzín 2,0 l 19) pro modely s motorem diesel 1,6 l pouze 20) pro modely s motorem diesel 2,0 l pouze pro modely s motorem na benzín pouze pro modely s motorem diesel 23) pro modely s motorem na benzín 2,0 l, od ledna 2014. 24) pro modely s motorem na benzín 1,8 l, od listopadu 2014. 32) pouze pro modely s MMI 33) pro modely bez MMI pouze 34) od listopadu 2011. |
||

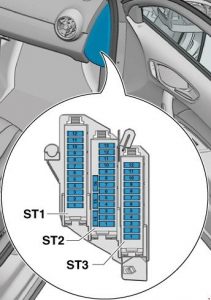

Podpora pojistky D -SD-
| Č. | Amp [A] | Popis |
| černá | ||
| 1 | 7.5 | Řídicí jednotka ESL -J764- |
| 2 | 20 | Řídicí jednotka detektoru přívěsu -J345- |
| 3 | 20 | Řídicí jednotka detektoru přívěsu -J345- |
| 4 | 30 7.5 |
Mechatronická jednotka pro dvouspojkovou převodovku -J743-, do října 2014
Elektronická řídicí jednotka pro odpružení -J250-, od ledna 2014 |
| 5 | 30 | Relé systému mytí světlometů -J39-
Čerpadlo systému mytí světlometů -V11- |
| 6 | 5 | Řídicí jednotka rozhraní pro systém lokalizace vozidla -J843- |
| 7 | 7.5 | Řídicí jednotka přístupu a startování -J518- |
| 8 | 15 | Mechatronická jednotka pro dvouspojkovou převodovku -J743-, do října 2014 |
| 9 | 20 | Motor střechy s posuvným otevíráním -V1- |
| 10 | 7.5 | Jednotka řízení senzorů páky ovládání -J587- |
| 11 | 15 35) | Relé napájení komponentu motoru -J757-, do října 2014.
Ventil pro regulaci tlaku paliva -N276-, do října 2014. |
| 12 | – | Prázdný |
| hnědý | ||
| 1 | 5 | Spínač světel couvání -F4-
Kontrolér senzorů páky řazení -J587- Mechatronický modul pro dvouspojkovou převodovku -J743- |
| 2 | 10 | Senzor vysokého tlaku -G65-
Senzor úrovně oleje a teploty oleje -G266- Kontrolér systému klimatizace -J301- Relé napájecích zásuvek -J807- Automatické vnitřní zrcadlo proti oslnění -Y7- 16-pinový konektor -T16-, diagnostický konektor |
| 3 | 5 | Diagnostické rozhraní datové sběrnice -J533- |
| 4 | 5 | Jednotka řízení vytápění -J65-
Jednotka řízení zvuků materiálů -J869- |
| 5 | 7.5 | Spínač světel -E1-
Relé startovacího motoru 1 -J906- Regulátor napětí -J532- Relé startovacího motoru 2 -J907- Relé automatického vnitřního zrcadla proti oslnění -J910- Přední levý světlomet -MX1- Přední pravý světlomet -MX2- |
| 6 | 5 | Spínač světla -E1- |
| 7 | 5 | Jednotka řízení ABS -J104-, do října 2014.
Regulátor napětí 2 -J570-, do října 2014. Jednotka elektronického řízení tlumení -J250-, od ledna 2014. |
