Audi Q3 F3 II (2018-2022) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi Q3 F3 II (2018–2022), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Audi Q3 F3 II (2018-2020) – schéma pojistkové skříňky
Rok výroby: 2018,2020.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi Q3 II (2018-2020) je pojistka 40 v pojistkové skříňce v kabině.
Barva a ampéry v pojistkách:
Černá – 1
Šedá – 2
Fialová – 3
Růžová – 4
Světle hnědá – 5
Hnědá – 7.5
Červená – 10
Světle modrá – 15
Žlutá – 20
Bílá nebo průhledná – 25
Světle zelená – 30
Mořská – 35
Oranžová – 40.

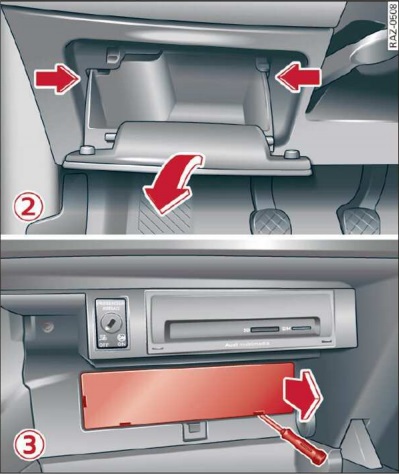

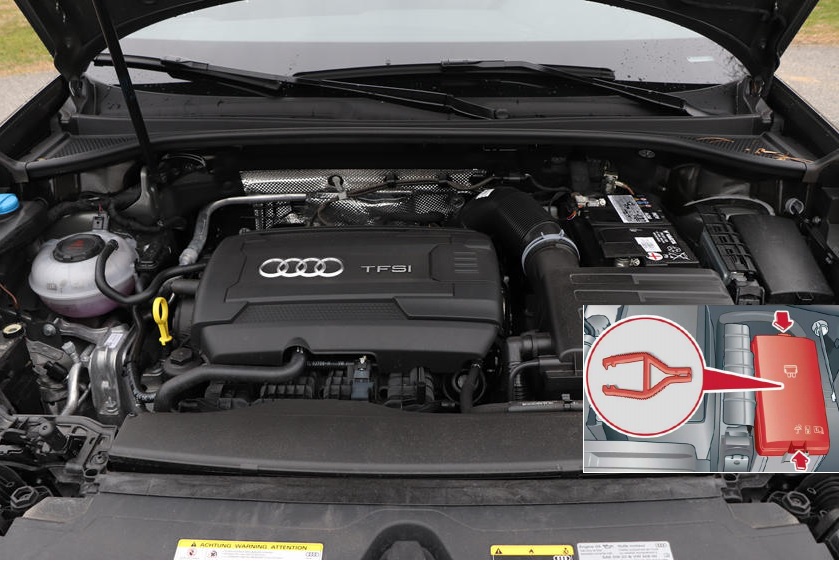

Poloha pojistkové skříňky
Kabina
Motorový prostor
Schéma pojistkové skříňky
Pojistková skříňka kabiny

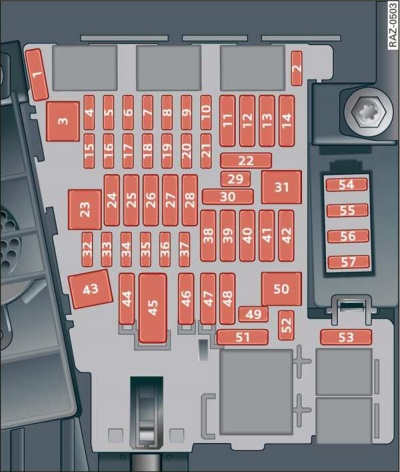

Přiřazení pojistek v přístrojové desce (2018-2020)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | 2018-2019:
nepoužívané; 2020: Čištění výfukových plynů |
| 2 | Přední bederní opěrky |
| 4 | 2018-2019:
Nastavení hlasitosti; 2020: Modul řízení systému MMI Infotainment. |
| 5 | Modul řízení dveří (diagnostika) |
| 6 | Zámek sloupku řízení;
Řadicí páka automatické převodovky. |
| 7 | Rádiový přijímač;
Stacionární vytápění; Ovládací prvky klimatizace. |
| 8 | Kontrola úhlu světlometů;
Interní monitorování; Ambientní osvětlení; Spínač světla; Modul střechy; Systém nouzového volání; Parkovací brzda; Diagnostické rozhraní; Senzor světla a deště. |
| 9 | Elektronika sloupku řízení |
| 10 | 2018-2019:
Displej; 2020: Displej; Modul řízení systému MMI Infotainment. |
| 11 | Modul řízení elektrického systému vozidla |
| 12 | Modul řízení systému MMI Infotainment |
| 13 | Napínač bezpečnostního pásu na straně řidiče |
| 14 | Vytápění a ventilátor klimatizačního systému |
| 15 | Zámek sloupku řízení |
| 16 | 2018-2019:
Zesilovač mobilního telefonu; 2020: Modul řízení systému MMI Infotainment. |
| 17 | Přístrojová deska |
| 18 | Kamera pro couvání;
Periferní kamery. |
| 19 | Otevírání, startování vozidla (NFC) |
| 20 | 2018-2019:
Přístrojová deska; 2020: Čištění výfukových plynů; Přístrojová deska. |
| 21 | Elektronika sloupku řízení |
| 23 | Panoramatická skleněná střecha |
| 24 | Modul řízení elektrického systému vozidla |
| 25 | Modul řízení dveří na straně řidiče;
Motor regulátoru zadního okna na levé straně; Modul řízení zadních dveří na levé straně. |
| Číslo | Popis |
|---|---|
| 26 | Modul řízení elektrického systému vozidla |
| 27 | Modul řízení elektrického systému vozidla |
| 29 | Modul střechy;
Modul řízení elektrického zařízení vozidla. |
| 30 | Modul pomocného řízení baterie |
| 31 | Víko zavazadlového prostoru |
| 32 | Systémy asistence řidiče
(parkovací systém, boční asistent, adaptivní asistent řízení, kamera). |
| 33 | Systém detekce pasažérů;
Větrání předních sedadel; Vnitřní osvětlení stropu. |
| 34 | Prvky systému klimatizace;
Parkovací brzda; Zpětná světla. |
| 35 | Prvky systému klimatizace;
Diagnostické rozhraní; Ovládání na přístrojové desce; Zrcadlo. |
| 39 | Motor regulátoru zadního okna na pravé straně;
Modul řízení předních dveří na straně spolujezdce; Modul řízení zadních dveří na pravé straně. |
| 40 | Zásuvka |
| 41 | Napínač bezpečnostního pásu na straně spolujezdce |
| 42 | Modul řízení elektrického systému vozidla |
| 43 | Audio zesilovač |
| 44 | Modul řízení pohonu všech kol (čtyři) |
| 45 | Nastavení sedadla řidiče |
| 47 | Stěrač zadního okna |
| 48 | 2018-2019:
Nepoužito; 2020: Externí zvuk |
| 50 | 2018-2019:
Nepoužito; 2020: Víko zavazadlového prostoru. |
| 52 | Zavěšení |
| 53 | Vyhřívání zadního okna |
| 54 | Lampa levého háku přívěsu |
| 55 | Hák na tažení |
| 56 | Světlo pravého háku přívěsu |
| 57 | Zásuvka háku přívěsu |
Pojistková skříňka motorového prostoru

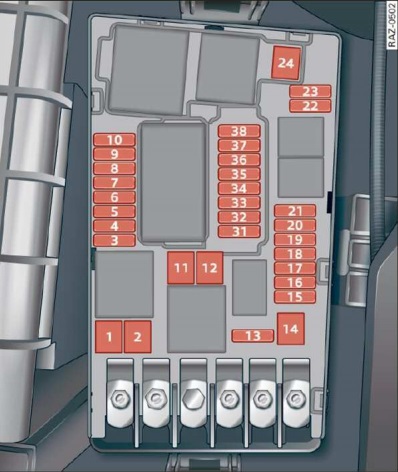

Přiřazení pojistek v motorovém prostoru (2018-2020)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | 2018-2019:
Elektronická kontrola stability (ESC); 2020: Nepoužívá se |
| 2 | 2018-2019:
Elektronická kontrola stability (ESC); 2020: Nepoužívá se. |
| 4 | Prvky motoru;
Startování motoru. |
| 5 | Prvky motoru;
Zapalovací cívky, |
| 6 | Spínač brzdových světel |
| 7 | Prvky motoru |
| 8 | Vyhřívané senzory kyslíku |
| 9 | Prvky motoru |
| 10 | Palivové čerpadlo |
| 11 | Stacionární topení, prvky motoru |
| 12 | Stacionární topení, prvky motoru |
| 13 | Automatická převodovka;
Čerpadlo převodové kapaliny. |
| 14 | Prvky motoru;
Zapalovací cívky. |
| Číslo | Popis |
|---|---|
| 15 | Klaksón |
| 16 | Prvky motoru;
Zapalovací cívky. |
| 17 | Kontrola stability (ESC);
Modul řízení motoru. |
| 18 | Modul řízení baterie |
| 19 | Modul řízení stěračů předního skla |
| 20 | Alarm proti krádeži;
Otevření dveří garáže. |
| 21 | Automatická převodovka |
| 22 | Modul řízení motoru |
| 23 | Startování motoru |
| 24 | Doplňkové topení |
| 31 | Prvky motoru |
| 36 | Levý světlomet |
| 37 | Stacionární topení |
| 38 | Pravý světlomet |
Audi Q3 F3 II – schéma pojistkové skříňky
Rok výroby: 2020, 2021
Pojistka zapalovače cigaret (zásuvka napájení) v Audi Q3 II je pojistka 40 v pojistkové skříňce v kabině.
Barva a ampéry v pojistkách:
Černá – 1
Šedá – 2
Fialová – 3
Růžová – 4
Světle hnědá – 5
Hnědá – 7.5
Červená – 10
Světle modrá – 15
Žlutá – 20
Bílá nebo průhledná – 25
Světle zelená – 30
Mořská zelená – 35
Oranžová – 40.
Poloha pojistkové skříňky
Kabina
Motorový prostor

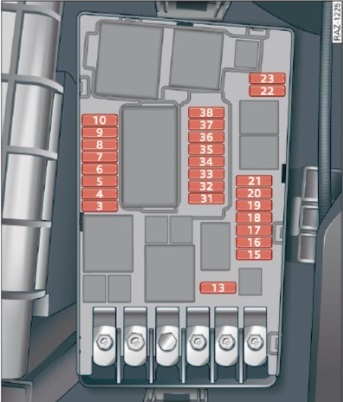

Schéma pojistkové skříňky
2021
Pojistková skříňka motorového prostoru
Přiřazení pojistek v motorovém prostoru
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | – |
| 3 | Modul řízení motoru |
| 4 | Komponenty motoru;
Startování motoru. |
| 5 | Komponenty motoru |
| 6 | Spínač brzdových světel |
| 7 | Komponenty motoru |
| 8 | Vyhřívané senzory kyslíku |
| 9 | Komponenty motoru |
| 10 | Palivové čerpadlo |
| 11 | – |
| 12 | – |
| 13 | Automatická převodovka;
Čerpadlo převodového oleje. |
| 14 | – |
| 15 | Hlasitý klaksón |
| Číslo | Popis |
|---|---|
| 16 | Komponenty motoru;
Elektronika motoru. |
| 17 | Kontrola stability (ESC);
Modul řízení motoru. |
| 18 | Modul řízení baterie;
Gateway CAN. |
| 19 | Modul řízení předních stěračů |
| 20 | Alarm proti krádeži;
Otevření dveří garáže (Homelink). |
| 21 | Automatická převodovka |
| 22 | Modul řízení motoru |
| 23 | Startování motoru |
| 24 | – |
| 31 | Komponenty motoru;
Vstřikovače paliva. |
| 33 | Čerpadlo převodového oleje |
| 35 | Systém řízení klimatizace, vytápění a větrání |
| 36 | Levý světlomet |
| 37 | Pevné vytápění |
| 38 | Pravý světlomet |
Pojistková skříňka v kabině
Přiřazení pojistek v přístrojové desce
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Čištění výfukových plynů, AdBlue |
| 2 | Elektronika předních sedadel |
| 4 | Regulace hlasitosti;
Modul řízení systému MMI Infotainment. |
| 5 | Modul řízení brány CAN (diagnostika) |
| 6 | Bezpečnostní blokace klíče zapalování;
Páka převodovky automatické převodovky. |
| 7 | Systém řízení klimatizace, vytápění a větrání;
Stacionární vytápění; Monitorování tlaku pneumatik. |
| 8 | Kontrola průtoku světlometů;
Interní monitorování; Ambientní osvětlení; Spínač světel; Modul řízení stropu; Systém nouzového volání; Parkovací brzda; Diagnostická zásuvka; Senzor světla a deště; Senzor pevných částic. |
| 9 | Elektronika sloupku řízení |
| 10 | Kontrola hlasitosti;
Modul řízení systému MMI Infotainment. |
| 11 | Modul řízení elektrického systému vozidla |
| 12 | Modul řízení systému MMI Infotainment |
| 13 | Napínač bezpečnostního pásu na straně řidiče;
Modul airbagů. |
| 14 | Ventilátor klimatizačního systému |
| 15 | Blokace sloupku řízení |
| 16 | Audi Phonebox |
| 17 | Sada směrových světel;
Systém nouzového volání. |
| 18 | Zadní kamera;
Okrajové kamery. |
| 19 | Otevírání, startování vozidla (NFC) |
| 20 | Čištění výfukových plynů;
Sada směrových světel. |
| 21 | Elektronika sloupku řízení |
| 23 | – |
| 24 | Modul řízení elektrického systému vozidla |
| 25 | Modul řízení dveří na straně řidiče;
Motor regulátoru zadního okna na levé straně; Modul řízení zadních dveří na levé straně. |
| 26 | Modul řízení elektrického systému vozidla |
| Číslo | Popis |
|---|---|
| 27 | Modul řízení elektrického systému vozidla |
| 29 | Modul stropní konzoly;
Modul řízení elektrického systému vozidla. |
| 30 | Modul řízení pomocné baterie |
| 31 | – |
| 32 | Systémy asistence řidiče
(parkovací systém, boční asistent, adaptivní asistent řízení, kamera). |
| 33 | Modul stropní konzoly;
Elektronika předního sedadla spolujezdce. |
| 34 | Komponenty systému klimatizace;
Parkovací brzda; Osvětlení couvání; Generátor vnitřního zvuku. |
| 35 | Komponenty systému klimatizace;
Diagnostický konektor; Modul spínače centrální konzoly; Zrcadlo; Nastavení intenzity světlometů; Osvětlení přístrojové desky. |
| 39 | Motor regulátoru zadního okna na pravé straně;
Modul řízení předních dveří na straně spolujezdce; Modul řízení zadních dveří na pravé straně. |
| 40 | Zásuvka 12V |
| 41 | Napínač bezpečnostního pásu na straně spolujezdce |
| 42 | Modul řízení elektrického systému vozidla |
| 43 | – |
| 44 | Modul řízení pohonu všech kol (čtyři) |
| 45 | Elektronika sedadla řidiče |
| 47 | Stěrač zadního okna |
| 48 | Externí zvuk |
| 49 | Senzor polohy spojky;
Startování motoru. |
| 50 | – |
| 52 | Kontrola odpružení |
| 53 | Odmrazovač zadního okna |
| 54 | Světlo levého háku přívěsu |
| 55 | Hák na tažení (detekce) |
| 56 | Světlo pravého háku přívěsu |
| 57 | Zásuvka háku přívěsu |
2022
Pojistková skříňka motorového prostoru
Přiřazení pojistek v motorovém prostoru
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | – |
| 3 | Modul řízení motoru |
| 4 | Komponenty motoru;
Startování motoru. |
| 5 | Komponenty motoru |
| 6 | Spínač brzdových světel |
| 7 | Komponenty motoru |
| 8 | Vyhřívané senzory kyslíku |
| 9 | Komponenty motoru |
| 10 | Palivové čerpadlo |
| 11 | – |
| 12 | – |
| 13 | Automatická převodovka;
Čerpadlo převodového oleje. |
| 14 | – |
| 15 | Klaksón |
| Číslo | Popis |
|---|---|
| 16 | Komponenty motoru;
Elektronika motoru; Palubní nabíječ; |
| 17 | Kontrola stability (ESC);
Modul řízení motoru. |
| 18 | Modul řízení baterie;
Gateway CAN. |
| 19 | Modul řízení předních stěračů |
| 20 | Alarm proti krádeži;
Otevření dveří garáže (Homelink). |
| 21 | Automatická převodovka |
| 22 | Modul řízení motoru |
| 23 | Startování motoru |
| 24 | – |
| 31 | Komponenty motoru;
Palivové vstřikovače; Systém elektrického pohonu. |
| 33 | Asistence při brzdění |
| 35 | Systém řízení klimatizace, vytápění a větrání |
| 36 | Levý světlomet |
| 37 | Stacionární vytápění |
| 38 | Pravý světlomet |
Pojistková skříňka v kabině
Přiřazení pojistek v přístrojové desce
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Čištění výfukových plynů, AdBlue |
| 2 | Elektronika předních sedadel |
| 4 | Regulace hlasitosti;
Modul řízení systému MMI Infotainment. |
| 5 | Modul řízení brány CAN (diagnostika) |
| 6 | Zámek bezpečnosti klíče zapalování;
Řadicí páka automatické převodovky. |
| 7 | Systém řízení klimatizace, vytápění a větrání;
Stacionární vytápění; Monitorování tlaku pneumatik. |
| 8 | Kontrola průtoku světlometů;
Interní monitorování; Ambientní osvětlení; Spínač světel; Modul řízení stropu; Systém nouzového volání; Parkovací brzda; Diagnostický konektor; Senzor světla a deště; Senzor pevných částic. |
| 9 | Elektronika sloupku řízení |
| 10 | Kontrola hlasitosti;
Modul řízení systému MMI Infotainment. |
| 11 | Modul řízení elektrického systému vozidla |
| 12 | Modul řízení systému MMI Infotainment |
| 13 | Napínač bezpečnostního pásu na straně řidiče;
Modul airbagů. |
| 14 | Ventilátor klimatizačního systému |
| 15 | Zámek sloupku řízení |
| 16 | Audi Phonebox |
| 17 | Sada směrových světel;
Systém nouzového volání. |
| 18 | Zadní kamera;
Okrajové kamery. |
| 19 | Otevírání, startování vozidla (NFC) |
| 20 | Čištění výfukových plynů;
Monitorování úniků paliva. |
| 21 | Elektronika sloupku řízení |
| 23 | – |
| 24 | Modul řízení elektrického systému vozidla |
| 25 | Modul řízení dveří na straně řidiče;
Motor regulátoru zadního okna nalevo; Modul řízení zadních levých dveří. |
| 26 | Modul řízení elektrického systému vozidla |
| Číslo | Popis |
|---|---|
| 27 | Modul řízení elektrického systému vozidla |
| 29 | Modul stropní konzoly;
Modul řízení elektrického systému vozidla. |
| 30 | Baterie 48V;
Systém elektrického pohonu. |
| 31 | – |
| 32 | Systémy asistence řidiče
(parkovací systém, boční asistent, adaptivní asistent řízení, kamera). |
| 33 | Modul stropní konzoly;
Elektronika předního sedadla spolujezdce. |
| 34 | Komponenty systému klimatizace;
Parkovací brzda; Zpětná světla; Generátor vnitřního zvuku. |
| 35 | Senzor kvality vzduchu;
Diagnostický konektor; Modul spínače centrální konzoly; Zrcadlo; Nastavení intenzity světlometů; Osvětlení přístrojové desky. |
| 39 | Motor regulátoru zadního okna na pravé straně;
Modul řízení předních dveří na straně spolujezdce; Modul řízení zadních dveří na pravé straně. |
| 40 | Konektor 12V |
| 41 | Napínač bezpečnostního pásu na straně spolujezdce |
| 42 | Modul řízení elektrického systému vozidla |
| 43 | – |
| 44 | Modul řízení pohonu všech kol (čtyři) |
| 45 | Elektronika sedadla řidiče |
| 47 | Stěrač zadního okna |
| 48 | Externí zvuk |
| 49 | Senzor polohy spojky;
Startování motoru; Systém elektrického pohonu. |
| 50 | – |
| 52 | Řízení odpružení |
| 53 | Odmrazovač zadního okna |
| 54 | Světlo levého háku přívěsu |
| 55 | Hák na tažení (detekce) |
| 56 | Světlo pravého háku přívěsu |
| 57 | Konektor háku přívěsu |
O Audi Q3 F3 II (2018-2022)
Audi Q3 F3 II, vyráběný v letech 2018 až 2022, je druhou generací populárního kompaktního SUV od Audi. Tento model se vyznačuje moderním designem, pokročilými technologiemi a vysokou úrovní komfortu. Audi Q3 F3 II nabízí různé možnosti motorů, včetně benzínových a naftových agregátů, které poskytují optimální výkon a efektivitu. Interiér vozidla je navržen s důrazem na kvalitu a funkčnost, přičemž obsahuje nejnovější technologie infotainmentu a asistenční systémy pro řidiče. Tento model je ideální pro ty, kteří hledají spolehlivé a stylové SUV s vynikajícími jízdními vlastnostmi.
Schéma pojistkové skříňky Audi Q3 F3 II
Tato stránka zobrazuje schéma pojistkové skříňky pro Audi Q3 F3 II, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkové skříňky pro tento model zahrnují prostor pod kapotou a interiér vozidla, obvykle v oblasti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
