Audi A7 a S7 (2019-2020) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi A7 a S7 (2019–2020), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Audi A7 a S7 II (2019-2020) – schéma pojistkové skříňky
Rok výroby: 2019, 2020.
Poloha pojistkové skříňky
Kabina
V kabině jsou dvě lišty pojistek.

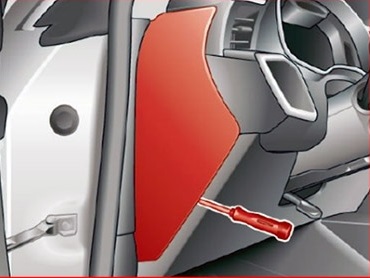

První se nachází na levé straně přístrojové desky.
Druhá se nachází v prostoru pro nohy řidiče ve vozidlech s volantem vlevo nebo pod krytem v prostoru pro nohy předního spolujezdce ve vozidlech s volantem vpravo.
Zavazadlový prostor

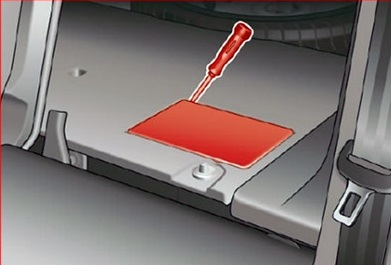

Pojistky se nacházejí pod krytem na podlaze zavazadlového prostoru.
Schémata pojistkové skříňky

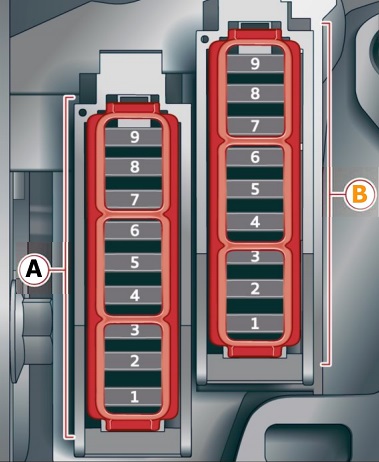

PANEL POJISTEK V PŘÍSTROJOVÉ DESCE
Přiřazení pojistek na levé straně palubní desky (2018-2020)
| Č. | Popis |
|---|---|
| Pojistková skříňka A (černá) | |
| A2 | Nastavení sloupku řízení |
| A3 | CD / DVD přehrávač |
| A4 | Elektronika sloupku řízení |
| A5 | Spínač světla;
Ovládací panely. |
| A6 | Ovládání hlasitosti |
| A7 | Skupina přístrojů |
| A8 | Přední displej MMI |
| A9 | Vyhřívání volantu |
| Pojistková skříňka B (hnědá) | |
| B2 | Řídicí modul systému MMI Infotainment |
| B3 | Audi hudební rozhraní |
| B4 | Head-up displej |
| B5 | Systém klimatizace;
Systém parfémování; Ionizátor. |
| B9 | Zámek sloupku řízení |
Pojistková skříňka v podlaze
* Přiřazení pojistek „C“ a „D“ je obrácené ve vozidlech s volantem vpravo.
Přiřazení pojistek v prostoru pro nohy (2018-2020)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Pojistková skříňka A (černá) | |
| A2 | Elementy motoru |
| A3 | Elementy motoru |
| A4 | Elementy motoru |
| A5 | Senzor světla brzdových světel |
| A6 | Elementy motoru |
| A7 | Elementy motoru |
| A8 | Elementy motoru |
| A9 | Elementy motoru |
| A10 | Senzor tlaku oleje;
Senzor teploty oleje. |
| A11 | Startování motoru |
| A12 | Elementy motoru |
| A13 | Ventilátor chladiče |
| A14 | Modul řízení motoru |
| A15 | Senzory motoru |
| A16 | Čerpadlo paliva |
| Pojistková skříňka B (červená) | |
| B1 | Systém alarmu proti krádeži |
| B2 | Modul řízení motoru |
| B3 | Bederní opěrka předního levého sedadla |
| B5 | Klaksón |
| B6 | Parkovací brzda |
| B7 | Modul řízení brány (diagnostika) |
| B8 | Osvětlení vnitřního stropu |
| B9 | Modul řízení systémů asistence řidiče |
| B10 | Modul řízení airbagu |
| B11 | 2018-2019:
Elektronická kontrola stability (ESC); 2020: Elektronická kontrola stability (ESC); Systém prevence zablokování kol během brzdění (ABS). |
| B12 | Diagnostický konektor;
Senzor světla a deště. |
| B13 | Systém řízení klimatu |
| B14 | Modul řízení předních pravých dveří |
| B15 | Systém klimatizace;
Elektronika karoserie. |
| B16 | Modul pomocného řízení baterie |
| Č. | Popis |
|---|---|
| Panel pojistek C (červený) | |
| C1 | Cívky zapalování motoru |
| C5 | Podpora motoru |
| C6 | Automatická převodovka |
| C7 | Přístrojová deska |
| C8 | Ventilátor klimatizačního systému |
| C9 | Modul řízení stěračů čelního skla |
| C10 | Dynamická kontrola |
| C11 | Startování motoru |
| Panel pojistek D (černý) | |
| D1 | Vyhřívání předních sedadel |
| D2 | Stěrače |
| D3 | Elektronika levého světlometu |
| D4 | Panoramatická skleněná střecha |
| D5 | Modul řízení levých předních dveří |
| D6 | Zásuvky |
| D7 | Modul řízení pravých zadních dveří |
| D8 | Modul řízení pohonu všech kol (čtyři) |
| D9 | Elektronika pravého světlometu |
| D10 | Ostřikovač čelního skla;
Ostřikovač světlometů. |
| D11 | Modul řízení levých zadních dveří |
| D12 | Stacionární vyhřívání |
| Panel pojistek E (hnědý) | |
| E1 | 2018-2019:
Větrání sedadla; Vyhřívání sedadla; Zrcadlo; Systém klimatizace; Kontrola systému klimatizace vzadu; 2020: Diagnostický konektor; Větrání sedadla; Vyhřívání sedadla; Zrcadlo; Kontrola systému klimatizace vzadu. |
| E2 | 2018-2019:
Systém řízení klimatu; 2020: Modul řízení elektrického systému vozidla; Modul řízení brány. |
| E3 | Nastavení zvuku aktivního prvku a zvuku výfuku |
| E 4 | Termostat vyhřívání převodovky |
| E5 | Startér |
| E8 | Asistent nočního vidění |
| E9 | Adaptivní asistent řízení |
| E11 | 2018-2019:
Asistent na křižovatkách; Systémy asistence pro řidiče; 2020: Asistent na křižovatkách; Systémy asistence pro řidiče; Automatické řízení v provozu. |

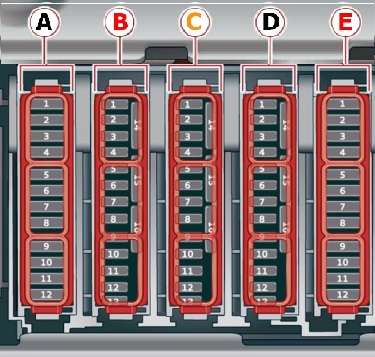

Pojistková skříňka zavazadlového prostoru
Přiřazení pojistek v zavazadlovém prostoru (2018-2020)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Pojistková skříňka A (černá) | |
| A3 | Napínač bezpečnostního pásu zadní strany pro cestující |
| A4 | Napínač bezpečnostního pásu zadní strany pro řidiče |
| A5 | Pneumatické odpružení |
| A6 | Automatická převodovka |
| A7 | Otevíratelná střecha zadní, zadní spoiler |
| A8 | Vyhřívání zadních sedadel |
| A9 | 2018-2019:
Centrální zamykání; Zadní světla; 2020: Centrální zamykání; Zadní světlo na levé straně. |
| A10 | Napínač bezpečnostního pásu předního, levého |
| A11 | 2018-2019:
Centrální zamykání; Zadní závěs; 2020: Centrální zamykání; Zadní závěs; Víko nádrže. |
| A12 | Víko zavazadlového prostoru |
| Pojistková skříňka B (červená) | |
| B5 | Brzdový systém |
| B9 | Modul řízení pomocného systému baterie |
| Pojistková skříňka C (hnědá) | |
| C1 | Modul řízení systémů asistence pro řidiče |
| C2 | Telefon Audi;
Anténa asistence při parkování. |
| C3 | Bederní opora přední pravá |
| C4 | Boční asistent |
| Č. | Popis |
|---|---|
| C6 | Systém monitorování tlaku pneumatik |
| C7 | Systém připojení k upozornění |
| C8 | 2018-2019:
Nepoužito; 2020: Stacionární topení; Rádiový přijímač; Monitorování nádrže na palivo. |
| C9 | Páka automatické převodovky |
| C10 | 2018-2019:
TV tuner; 2020: TV tuner; Modul pro kontrolu výměny dat. |
| C11 | Otevírání a startování vozidla (NFC) |
| C12 | Otevírání garážových dveří |
| C13 | Kamera pro couvání;
Okrajové kamery. |
| C14 | Centrální zamykání;
Zadní světla. |
| C16 | Napínač bezpečnostního pásu na pravé přední straně |
| Panel pojistek D (černý) | |
| D1-D16 | Nepřiřazeno |
| Panel pojistek E (červený) | |
| E3 | 2018-2019:
Čištění výfukových plynů; 2020: Čištění výfukových plynů; Aktivátor zvuku; AC zásuvky. |
| E 4 | Ovládací panel systému klimatizace vzadu |
| E5 | Světlo pravého tažného zařízení |
| E7 | Tažné zařízení |
| E8 | Světlo levého tažného zařízení |
| E9 | Tlak tažného zařízení |
| E10 | Sportovní diferenciál |
| E11 | Čištění výfukových plynů |
