Audi A6 a S6 C8 (2019-2022) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky Audi A6 a S6 C8 (2019–2022), získáte informace o poloze panelů pojistek v autě a naučíte se přiřazení každé pojistky (rozložení pojistek).
Audi A6 a S6 C8 (2019-2020) – schéma pojistkové skříňky
Rok výroby: 2019, 2020.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi A6 a S6 C8 je pojistka D6 v pojistkové skříňce v oblasti nohou.

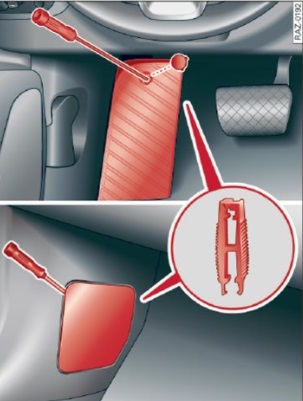

Poloha pojistkové skříňky
Kabina
V kabině jsou dva panely pojistek.
První se nachází na levé straně přístrojové desky.
Druhý se nachází v podnožce řidiče ve vozidlech s volantem na levé straně nebo za krytem v oblasti nohou předního pasažéra ve vozidlech s volantem na pravé straně.
Zavazadlový prostor
Pojistky se nacházejí pod krytem na podlaze zavazadlového prostoru.
Schémata pojistkové skříňky

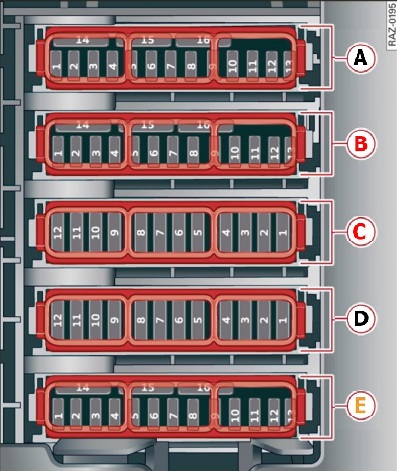

Panel pojistek v oblasti nohou
Rozložení pojistek „C“ a „D“ je obrácené ve vozidlech s volantem na pravé straně.
Rozložení pojistek v oblasti nohou
| Č. | Popis |
|---|---|
| Č. | Popis |
| Panel pojistek A (černý) | |
| A1 | 2018-2019:
Nepoužívá se; 2020: Vyhřívání katalyzátoru. |
| A2 | Komponenty motoru |
| A3 | Komponenty motoru |
| A4 | Komponenty motoru |
| A5 | Senzor brzdového světla |
| A6 | 2018-2019:
Komponenty motoru; 2020: Ventily motoru. |
| A7 | Komponenty motoru |
| A8 | Komponenty motoru |
| A9 | Komponenty motoru |
| A10 | Senzor tlaku oleje;
Senzor teploty oleje. |
| A11 | 2018-2019:
Startování motoru; 2020: Komponenty motoru. |
| A12 | Komponenty motoru |
| A13 | Ventilátor chladiče |
| A14 | 2018-2019:
Modul řízení motoru; 2020: Modul řízení motoru; Vstřikovače paliva. |
| A15 | Senzory motoru |
| A16 | Palivové čerpadlo |
| Panel pojistek B (červený) | |
| B1 | Systém alarmu proti krádeži |
| B2 | Modul řízení motoru |
| B3 | Bederní opěrka přední levá |
| B5 | Klaksón |
| B6 | Parkovací brzda |
| B7 | Modul řízení dveří (diagnostika) |
| B8 | 2018-2019:
Vnitřní osvětlení stropu; 2020: Modul řízení elektroniky střechy. |
| B9 | Modul řízení systémů asistence řidiče |
| B10 | Modul řízení airbagu |
| B11 | 2018-2019:
Elektronická kontrola stability (ESC); 2020: Elektronická kontrola stability (ESC); Systém prevence zablokování kol během brzdění (ABS). |
| B12 | Diagnostický konektor;
Senzor světla a deště. |
| B13 | Systém řízení klimatu |
| B14 | Modul řízení předních pravých dveří |
| B15 | Kompresor systému klimatizace;
Elektronika karoserie. |
| B16 | 2018-2019:
Modul řízení pomocné baterie; 2020: Modul řízení pomocné baterie; Zásobník tlaku brzdového systému. |
| Č. | Popis |
|---|---|
| Panel pojistek C (červený) | |
| C1 | Cívky zapalování motoru |
| C3 | 2018-2019:
Nepoužito; 2020: Vysokonapěťové vytápění; Kompresor. |
| C5 | Podpora motoru |
| C6 | Automatická převodovka |
| C7 | Přístrojová deska |
| C8 | Systém klimatizace;
Ventilátor čerstvého vzduchu. |
| C9 | Modul řízení stěračů |
| C10 | Dynamická kontrola |
| C11 | Startování motoru |
| C12 | 2018-2019:
Nepoužito; 2020: Automatická převodovka. |
| Panel pojistek D (černý) | |
| D1 | Vyhřívání předních sedadel |
| D2 | Stěrače |
| D3 | Elektronika levého světlometu |
| D4 | Panoramatická skleněná střecha |
| D5 | Modul řízení předních dveří vlevo |
| D6 | Zásuvka 12V |
| D7 | Modul řízení zadních dveří vpravo |
| D8 | Modul řízení pohonu všech kol (čtyři) |
| D9 | Elektronika pravého světlometu |
| D10 | Ostřikovač / ostřikovač světlometů |
| D11 | Modul řízení zadních dveří vlevo |
| D12 | Stacionární vytápění |
| Panel pojistek E (hnědý) | |
| E1 | 2018-2019:
Větrání sedadla; Vyhřívání sedadla; Zrcadlo; Systém klimatizace; Kontrola systému klimatizace vzadu; 2020: Větrání sedadla Elektronika sedadla; Zrcadlo; Panel ovládání klimatizace vzadu; Diagnostický konektor. |
| E2 | 2018-2019:
Systém kontroly klimatu; 2020: Modul řízení elektrického systému vozidla; Modul řízení dveří. |
| E3 | Nastavení zvuku aktivního prvku a zvuku výfuku |
| E 4 | Ventil vytápění převodovky |
| E5 | Startování motoru |
| E8 | 2018-2019:
Asistent nočního vidění; 2020: Asistent nočního vidění; Aktivní stabilizace náklonu. |
| E9 | 2018-2019:
Adaptivní asistent řízení; 2020: Adaptivní asistent řízení; Přední radar. |
| E11 | Asistent křižovatek;
Systémy asistence řidiče. |
| E12 | 2018-2019:
Nepoužito; 2020: Externí zvuk. |

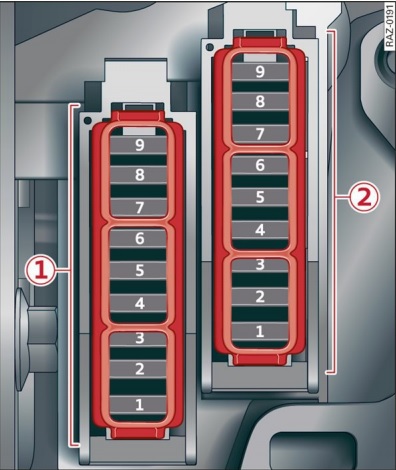

Panel pojistek v přístrojové desce
Dispozice pojistek na levé straně přístrojové desky
| Číslo | Popis |
|---|---|
| Pojistková skříňka A (černá) | |
| A2 | Regulace sloupku řízení |
| A3 | Čtečka CD / DVD |
| A4 | Elektronika sloupku řízení |
| A5 | Spínač světel;
Ovládací panely. |
| A6 | Regulace hlasitosti |
| A7 | Přístrojová deska |
| A8 | Přední displej MMI (horní / dolní) |
| A9 | Vyhřívání volantu |
| Pojistková skříňka B (hnědá) | |
| B2 | Modul řízení systému MMI Infotainment |
| B3 | Hudební rozhraní Audi |
| B4 | Head-up displej |
| B5 | Systém klimatizace;
Systém parfémování (Aktivní parfémování); Ionizátor. |
| B9 | Zámek sloupku řízení |

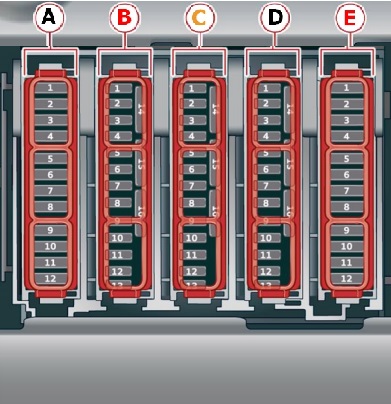

Schéma pojistek v zavazadlovém prostoru
Přiřazení pojistek v zavazadlovém prostoru
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Panel pojistek A (černý) | |
| A3 | Napínač bezpečnostního pásu zadní strany na straně pasažéra |
| A4 | Napínač bezpečnostního pásu zadní strany na straně řidiče |
| A5 | Pneumatické odpružení |
| A6 | Automatická převodovka |
| A7 | Otevíratelná zadní střecha;
Zadní spoiler. |
| A8 | Vyhřívání zadních sedadel |
| A9 | 2018-2019:
Centrální zamykání; Zadní světla; 2020: Levé zadní světlo. |
| A10 | Napínač předního pásu na straně řidiče |
| A11 | 2018-2019:
Centrální zamykání; Zadní závěs; 2020: Centrální zamykání zavazadlového prostoru; Víko palivové nádrže; Víko zavazadlového prostoru. |
| A12 | Modul řízení víka zavazadlového prostoru |
| Panel pojistek B (červený) | |
| B1 | 2018-2019:
Nepoužívá se; 2020: Modul řízení stabilizace odpružení. |
| B2 | 2018-2019:
Nepoužívá se; 2020: Servisní spínač. |
| B3 | 2018-2019:
Nepoužívá se; 2020: Elektrický motor. |
| B5 | Brzdový systém |
| B5 | 2018-2019:
Nepoužívá se; 2020: Čerpadlo vody s vysokým napětím. |
| B7 | 2018-2019:
Nepoužívá se; 2020: Hybridní klimatizace na dálkové ovládání. |
| B8 | 2018-2019:
Nepoužívá se; 2020: Kompresor hybridní klimatizace. |
| B9 | Modul řízení pomocné baterie |
| B10 | 2018-2019:
Nepoužívá se; 2020: Hybridní baterie s vysokým napětím. |
| B11 | 2018-2019:
Nepoužívá se; 2020: Hybridní nabíječ. |
| B14 | 2018-2019:
Nepoužívá se; 2020: Termální řízení; Čerpadlo vody. |
| B15 | 2018-2019:
Nepoužívá se; 2020: Modul řízení Thermomanagement. |
| B16 | 2018-2019:
Nepoužívá se; 2020: Gateway CAN. |
| Panel pojistek C (hnědý) |
| Číslo | Popis |
|---|---|
| C1 | Modul řízení systémů asistence pro řidiče |
| C2 | Telefon – Audi;
Anténa střecha. |
| C3 | 2018-2019:
Bederní opěrka přední pravá; 2020: Elektronika předního sedadla; Bederní opěrka pravá. |
| C4 | Boční asistent |
| C5 | 2018-2019:
Nepoužívá se; 2020: Modul řízení systému klimatizace zadní části. |
| C6 | Systém monitorování tlaku pneumatik |
| C7 | Systém připojení alarmů |
| C8 | 2018-2019:
Nepoužívá se; 2020: Přijímač rádia vytápění stacionární; Monitorování nádrže paliva. |
| C9 | Páka převodovky automatická |
| C10 | 2018-2019:
Tuner televize; 2020: Tuner televize; Modul výměny dat a kontrola telematiky. |
| C11 | Otevírání / startování vozidla (NFC) |
| C12 | Otevírání garážových dveří |
| C13 | Zadní kamera, periferní kamery |
| C14 | Centrální zamykání, zadní světla |
| C16 | Napínač pásu na straně pasažéra |
| Panel pojistek D (černý) | |
| D1-D16 | Nedělené |
| Panel pojistek E (červený) | |
| E3 | 2018-2019:
Čištění výfukových plynů; 2020: Čištění výfukových plynů; Aktuátor zvuku; Zásuvka AC. |
| E 4 | Ovládací panel systému klimatizace zadní části |
| E5 | Světlo tažného zařízení pravé |
| E7 | 2018-2019:
Tažné zařízení; 2020: Uvolnění tažného zařízení. |
| E8 | Světlo tažného zařízení levé |
| E9 | Zásuvka tažného zařízení |
| E10 | Sportovní diferenciál s pohonem všech kol |
| E11 | Čištění výfukových plynů |
| E12 | 2018-2019:
Nepoužívá se; 2020: Generátor 48 V. |
Audi A6 a S6 C8 – schéma pojistkové skříňky
Rok výroby: 2021, 2022.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi A6 a S6 C8 je pojistka D6 v pojistkové skříňce v prostoru pro nohy.
Poloha pojistkové skříňky
Kabina
Existují dvě lišty pojistek v kabině.
První se nachází na levé straně přístrojové desky.
Druhá se nachází v opěrce nohou řidiče ve vozidlech s volantem nalevo nebo za krytem v prostoru pro nohy předního pasažéra ve vozidlech s volantem napravo.
Zavazadlový prostor
Pojistky se nacházejí pod krytem na podlaze zavazadlového prostoru.
Schémata pojistkové skříňky
2021
PANEL POISTIEK V PRIESTORE PRE NOHY
Uspořádání pojistek „C“ a „D“ je obrácené ve vozidlech s volantem napravo.
Uspořádání pojistek v prostoru pro nohy
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Pojistková skříňka A (černá) | |
| 1 | Nepoužívá se |
| 2 | Komponenty motoru;
Čerpadlo vody; Ohřívaný senzor kyslíku. |
| 3 | Výfukové ventily;
Palivové vstřikovače; Sání; Vytápění motoru. |
| 4 | Čerpadlo teplé vody;
Výfukové ventily; NOx senzor; Senzor částic; Senzor biodieselu. |
| 5 | Senzor brzdového světla |
| 6 | Ventily motoru;
Nastavení vačkového hřídele. |
| 7 | Ohřívaný senzor kyslíku;
Senzor hmotnostního průtoku vzduchu. |
| 8 | Čerpadlo vysokého tlaku;
Podpora motoru; Čerpadlo vody. |
| 9 | Komponenty motoru;
Čerpadlo vody 48V; Generátor pohonného systému 48 V. |
| 10 | Senzor tlaku oleje;
Senzor teploty oleje. |
| 11 | Komponenty motoru;
Čerpadlo vody 48V; Generátor pohonného systému 48 V; Generátor pohonného systému 12 V. |
| 12 | Ventily motoru;
Montáž motoru. |
| 13 | Chlazení motoru |
| 14 | Modul řízení motoru;
Palivové vstřikovače. |
| 15 | Senzory motoru;
Zapalovací cívky; Senzor kyslíku; Chlazení stlačeného vzduchu. |
| 16 | Palivové čerpadlo |
| Pojistková skříňka B (červená) | |
| 1 | Systém alarmu proti krádeži |
| 2 | Modul řízení pohonného systému |
| 3 | Bederní opěrka předního sedadla vlevo |
| 5 | Klaksón |
| 6 | Parkovací brzda |
| 7 | Modul řízení CAN brány (diagnostika) |
| 8 | Modul řízení ve stropě |
| 9 | Modul řízení systémů asistence řidiče |
| 10 | Modul airbagů |
| 11 | Elektronická kontrola stability (ESC);
Systém zabraňující zablokování kol během brzdění (ABS). |
| 12 | Diagnostický konektor;
Senzor světla a deště. |
| 13 | Systém řízení klimatizace, vytápění a větrání;
Modul řízení elektrického systému vozidla. |
| 14 | Modul řízení předních dveří vpravo |
| 15 | Kompresor klimatizačního systému;
Modul řízení elektrického systému vozidla. |
| 16 | Modul řízení pomocné baterie;
Nádrž tlaku brzdového systému. |
| Pojistková skříňka C (červená) |
| Číslo | Popis |
|---|---|
| 1 | Cívky zapalování motoru |
| 3 | – |
| 5 | Podpora motoru |
| 6 | Automatická převodovka |
| 7 | Přístrojová deska |
| 8 | Systém klimatizace;
Ventilátor čerstvého vzduchu. |
| 9 | Modul řízení stěračů čelního skla |
| 10 | Dynamická kontrola |
| 11 | Startování motoru |
| 12 | Čerpadlo převodového oleje |
| Panel pojistek D (černý) | |
| 1 | Vyhřívání předních sedadel |
| 2 | Stěrače čelního skla |
| 3 | Elektronika levého světlometu |
| 4 | Panoramatická skleněná střecha |
| 5 | Modul řízení levých předních dveří |
| 6 | Zásuvka 12V |
| 7 | Modul řízení pravých zadních dveří |
| 8 | Modul řízení pohonu všech kol (čtyři) |
| 9 | Elektronika pravého světlometu |
| 10 | Ostřikovač čelního skla a ostřikovač světlometů |
| 11 | Modul řízení levých zadních dveří |
| 12 | Vyhřívání na stání |
| Panel pojistek E (hnědý) | |
| 1 | Větrání sedadla;
Elektronika sedadel; Zrcadlo zpětného pohledu; Kontrola systému klimatizace vzadu; Diagnostický konektor; Informace o provozu (TMC). |
| 2 | Modul řízení elektrického systému vozidla;
Modul řízení CAN brány. |
| 3 | Generátor zvuku |
| 4 | Ventil vytápění převodovky |
| 5 | Startování motoru |
| 7 | Aktivní pedál akcelerátoru |
| 8 | Asistent nočního vidění; |
| 9 | Adaptivní asistent řízení;
Senzor předního kola. |
| 11 | Asistent na křižovatkách;
Systémy asistence řidiče. |
| 12 | Externí generátor zvuku |
| 15 | USB port |
PANEL pojistková skříňka v kabině
Dispozice pojistky na levé straně kabiny
| Číslo | Popis |
|---|---|
| Pojistková skříňka 1 (černá) | |
| 2 | Nastavení sloupce řízení |
| 3 | CD/DVD přehrávač |
| 4 | Elektronika sloupce řízení |
| 5 | Spínač světla;
Ovládací panely. |
| 6 | Nastavení hlasitosti |
| 7 | Přístrojová deska |
| 8 | Přední displej MMI (horní a dolní) |
| 9 | Vyhřívání volantu |
| Pojistková skříňka 2 (hnědá) | |
| 2 | Modul řízení systému MMI Infotainment |
| 3 | Audi hudební rozhraní |
| 4 | Head-up displej |
| 5 | Systém klimatizace;
Systém vůně (Aktivní zapnutí); Ionizátor. |
| 9 | Zámek sloupce řízení |
Pojistková skříňka v zavazadlovém prostoru
Přiřazení pojistek v zavazadlovém prostoru
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Pojistková skříňka A (černá) | |
| 1 | Tepelná správa |
| 3 | Napínač bezpečnostního pásu na zadním sedadle na straně cestujícího |
| 4 | Napínač bezpečnostního pásu na zadním sedadle na straně řidiče |
| 5 | Pneumatické odpružení;
Kontrola odpružení. |
| 6 | Automatická převodovka |
| 7 | Otevíratelná zadní střecha;
Zadní spoiler. |
| 8 | Vyhřívání zadních sedadel |
| 9 | Modul řízení systému pohodlí;
Levé zadní světlo. |
| 10 | Napínač na přední straně na straně řidiče |
| 11 | Centrální zamykání zadního víka zavazadlového prostoru;
Uzávěr nádrže; Pokrytí zavazadlového prostoru; Modul řízení systému pohodlí; Sluneční clona. |
| 12 | Modul řízení zadního víka zavazadlového prostoru |
| Pojistková skříňka B (červená) | |
| 1 | Modul řízení stabilizace odpružení. |
| 2 | Servisní spínač. |
| 4 | Elektrický motor. |
| 5 | Brzdový systém;
Asistence při brzdění. |
| 6 | Čerpadlo vody s vysokým napětím. |
| 7 | Hybridní klimatizace s dálkovým ovládáním. |
| 8 | Hybridní kompresor klimatizace. |
| 9 | Modul řízení pomocné baterie |
| 10 | Hybridní baterie s vysokým napětím. |
| 11 | Hybridní nabíječ. |
| 14 | Tepelná správa;
Čerpadlo vody. |
| 15 | Tepelná správa; |
| 16 | – |
| Pojistková skříňka C (hnědá) |
| Číslo | Popis |
|---|---|
| 1 | Modul řízení systémů asistence pro řidiče |
| 2 | Audi Phonebox |
| 3 | Elektronika předních sedadel;
Bederní opěrka pravého sedadla. |
| 4 | Boční asistent |
| 5 | Ovládací panel systému klimatizace vzadu;
Modul řízení Infotainment vzadu. |
| 6 | Systém monitorování tlaku v pneumatikách |
| 7 | Systém nouzového připojení |
| 8 | Rádiový přijímač vytápění na parkování;
Monitorování nádrže na palivo. |
| 9 | Páka převodovky automatické převodovky |
| 10 | Televizní tuner;
Modul výměny dat a telematického řízení. |
| 11 | Otevírání a startování vozidla (NFC) |
| 12 | Otevírání garážových dveří (Homelink) |
| 13 | Kamera na couvání;
Periferní kamery. |
| 14 | Modul řízení systému komfortu;
Pravé zadní světla. |
| 16 | Napínač přední strany pro pasažéra |
| P panel pojistek D (černý) | |
| 1-D16 | Nepoužívá se |
| P panel pojistek E (červený) | |
| 1 | Externí anténa |
| 3 | Čištění výfukových plynů;
Generátor zvuku; AC zásuvka. |
| 4 | Ovládací panel systému klimatizace vzadu |
| 5 | Světlo pravého háku přívěsu |
| 7 | Uvolnění háku přívěsu. |
| 8 | Světlo levého háku přívěsu;
Úprava pravého zadního sedadla. |
| 9 | Zásuvka háku přívěsu;
Baterka s vysokým napětím. |
| 10 | Sportovní diferenciál;
Čtyřkolka. |
| 11 | Čištění výfukových plynů, AdBlue |
| 12 | – |
O Audi A6 a S6 C8 (2019-2022)
Modely Audi A6 a S6 C8, vyráběné v letech 2019 až 2022, představují vrchol technologických inovací a luxusu ve střední třídě. Tato vozidla jsou známá svým elegantním designem, vysokou úrovní komfortu a pokročilými bezpečnostními prvky. Audi A6 nabízí různé možnosti motorů, včetně benzinových a naftových variant, přičemž některé modely jsou vybaveny i mild-hybridní technologií pro zvýšenou efektivitu. S6 C8 je sportovnější verze s výkonným motorem V6, který poskytuje dynamický výkon a sportovní zážitek z jízdy. Interiér obou modelů je vybaven nejmodernějšími technologiemi, včetně digitálního kokpitu a pokročilého infotainment systému.
Schéma pojistkové skříňky Audi A6 a S6 C8
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Audi A6 a S6 C8, které jsou důležité pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, často v prostoru pod palubní deskou nebo v kufru. Schémata na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnou a spolehlivou provoz vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
