Audi Q7 4M (2016-2022) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi Q7 4M (2016–2022), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Audi Q7 4M (2016-2020) – schéma pojistky
Rok výroby: 2016, 2017, 2018, 2019, 2020.
Poloha pojistky
Prostor pro cestující
V kabině jsou dvě pojistkové skříňky:
První se nachází na levé straně palubní desky.
Druhá se nachází v opěrce nohou řidiče ve vozidlech s volantem nalevo nebo pod krytem v prostoru pro nohy předního pasažéra ve vozidlech s volantem napravo.

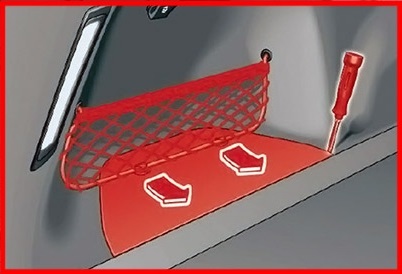

Zavazadlový prostor
Nachází se za panelem podlahy na levé straně zadního prostoru.
Schéma pojistek
2016, 2017, 2018 a 2019

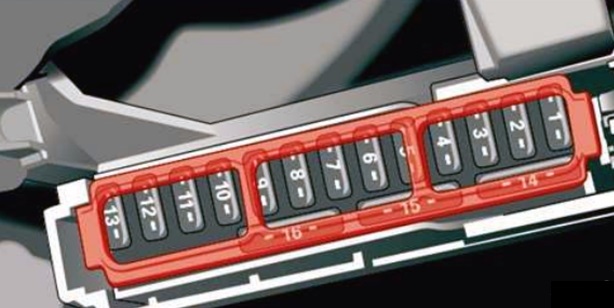

Panel pojistek na palubní desce
Přiřazení pojistek na levé straně palubní desky (2016-2019)
| Č. | Popis |
|---|---|
| 2 | Telefon |
| 4 | Head-up displej |
| 5 | Hudební rozhraní Audi;
USB nabíjecí port. |
| 6 | Ovládací prvky přední klimatizace |
| 7 | Zámek sloupku řízení |
| 8 | Displej infotainment systému |
| 9 | Přístrojová deska |
| 10 | Infotainment jednotka |
| 11 | 2016-2018:
Spínač světla; 2019: Spínač světla; Ovládací panel. |
| 12 | Elektronika sloupku řízení |
| 14 | Infotainment systém |
| 15 | Asistovaná regulace sloupku řízení |
| 16 | Vyhřívání volantu |

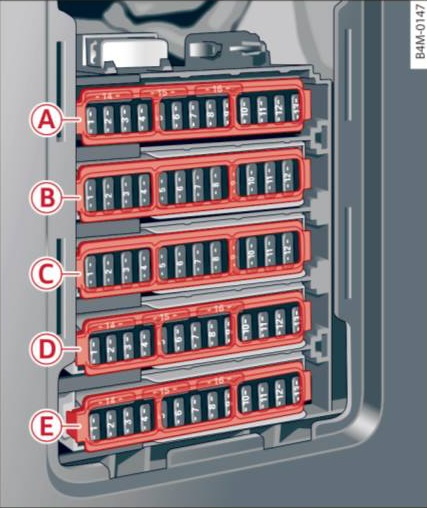

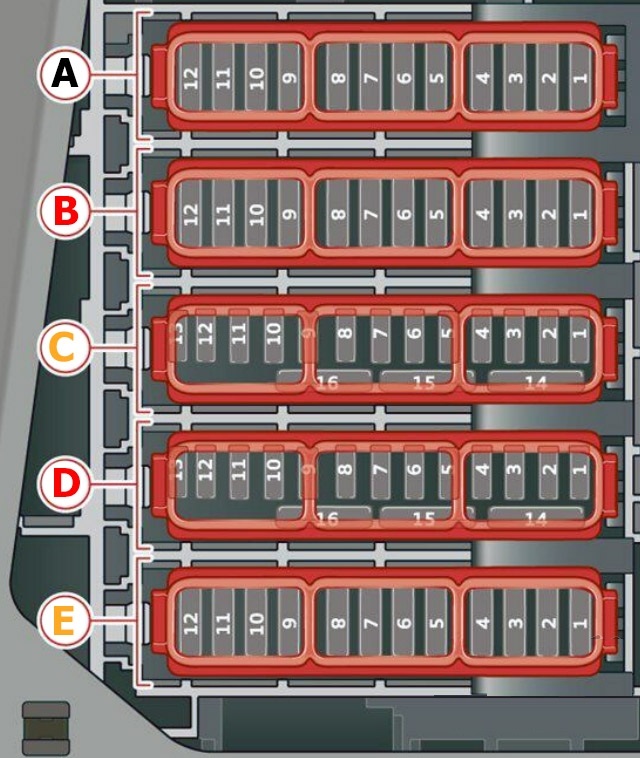

Panel pojistek pro nohy
Řízení vlevo
Řízení vpravo
Přiřazení pojistek v prostoru pro nohy řidiče/spolujezdce vpředu (2016-2019)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Pojistková skříňka A (hnědá) | |
| A2 | Senzor hmotnostního průtoku vzduchu;
Nastavení vačky; Čerpadlo chladiče stlačeného vzduchu. |
| A3 | 2016-2018:
Výfukové ventily; Palivové vstřikovače; Otevření chladiče; 2019: Palivové vstřikovače; Ohřívač krytu klikové hřídele. |
| A4 | 2016-2018:
Čerpadlo podtlaku; Čerpadlo teplé vody; Senzor pevných částic; Senzor bionafty; 2019: Čerpadlo podtlaku; Čerpadlo teplé vody; Výfukové ventily; Senzor ozonu. |
| A5 | Senzor brzdového světla |
| A6 | Ventily motoru;
Nastavení vačky. |
| A7 | 2016-2018:
Vyhřívaný senzor kyslíku; Senzor hmotnostního průtoku vzduchu; 2019: Vyhřívané senzory kyslíku. |
| A8 | 2016-2018:
Čerpadlo vody; Čerpadlo s vysokým tlakem; Ventil pro regulaci vysokého tlaku; 2019: Čerpadlo vody. |
| A9 | Čerpadlo teplé vody |
| A10 | Senzor tlaku oleje;
Senzor teploty oleje. |
| A11 | Senzor polohy pedálu spojky |
| A12 | Ventily motoru |
| A13 | Ventilátor chladiče |
| A14 | Palivové vstřikovače |
| A15 | 2016-2018:
Zapalovací cívky; 2019: Zapalovací cívky; Vyhřívané senzory kyslíku. |
| A16 | Palivové čerpadlo |
| Pojistková skříňka B (červená) | |
| B1 | Zapalovací cívky |
| B2 | Ventily motoru |
| B5 | Upevnění motoru |
| B6 | 2016-2018:
Nepoužívá se; 2019: Systém varování o připojení |
| B7 | Přístrojová deska |
| B8 | Systém klimatizace (ventilátor) |
| B10 | 2016-2018:
Nepoužívá se; 2019: Dynamická kontrola. |
| Pojistková skříňka C (černá) | |
| C1 | Vyhřívání předních sedadel |
| C2 | Stěrače |
| C3 | Elektronika levého světlometu |
| C4 | Panoramatická skleněná střecha |
| C5 | Modul řízení levých předních dveří |
| C6 | Zásuvky |
| Č. | Popis |
|---|---|
| C7 | Modul řízení pravých zadních dveří |
| C9 | Elektronika pravého světlometu |
| C10 | Ostřikovač čelního skla;
Ostřikovač světlometů. |
| C11 | Modul řízení levých zadních dveří |
| Pojistková skříňka D (hnědá) | |
| D1 | Větrání sedadla;
Vyhřívání sedadla; Zpětné zrcátko; Systém klimatizace; Ovládací prvky zadní klimatizace. |
| D2 | Dveře;
Systém řízení klimatu. |
| D3 | 2016-2018:
Aktivátor zvuku; Nastavení zvuku výfuku; 2019: Nepoužito |
| D4 | Ventil pro vyhřívání převodovky |
| D5 | Startování motoru |
| D8 | Asistent nočního vidění;
HomeLink (mechanismus otevírání garážových vrat). |
| D9 | Adaptivní tempomat |
| D11 | Kamera |
| D12 | Světlomet Matrix LED a pravý světlomet LED |
| D13 | Světlomet Matrix LED a levý světlomet LED |
| D14 | Stěrač zadního okna |
| D16 | 2016-2018:
Nepoužito; 2019: Příprava pro zábavu na zadních sedadlech |
| Pojistková skříňka E (červená) | |
| E1 | Systém alarmu proti krádeži |
| E2 | Modul řízení motoru |
| E3 | Bederní opěrka |
| E 4 | Mechanismus výběru automatické převodovky |
| E5 | Klaksón |
| E6 | Elektromechanická parkovací brzda |
| E7 | Modul řízení brány |
| E8 | Osvětlení vnitřního stropu |
| E10 | Modul řízení airbagu |
| E11 | Elektronická kontrola stability (ESC) |
| E12 | Diagnostický konektor;
Senzor světla a deště. |
| E13 | Systém řízení klimatu |
| E14 | Modul řízení pravých předních dveří |
| E15 | Kompresor klimatizace |

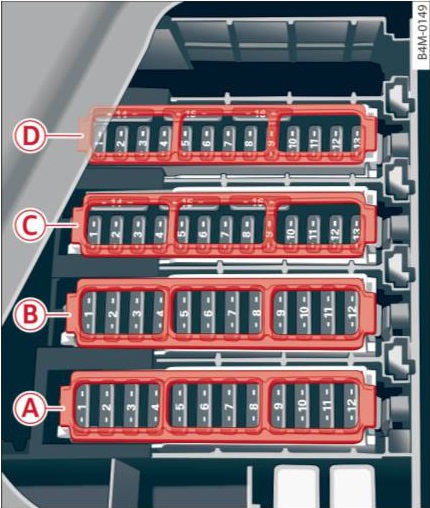

Pojistková skříňka zavazadlového prostoru
Přiřazení pojistek v zavazadlovém prostoru (2016-2019)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Pojistková skříňka A (černá) | |
| A5 | Pneumatické odpružení |
| A6 | Automatická převodovka |
| A8 | Vyhřívání zadních sedadel |
| A9 | Levá zadní světla |
| A10 | Napínač levého bezpečnostního pásu |
| A11 | Centrální zamykání |
| A12 | Kryt elektrického zavazadlového prostoru |
| Pojistková skříňka B (červená) | |
| B1 | Ovládání ventilátoru systému klimatizace vzadu |
| B2 | Audio zesilovač |
| B3 | 2016-2018:
Vyhřívání AdBlue; 2019: Nepoužívá se. |
| B4 | Ovládací panel systému klimatizace vzadu |
| B5 | Závěsný hák (pravé světlo) |
| B6 | Motor polohování závěsného háku |
| B7 | Uvolnění závěsného háku |
| B8 | Levé světlo závěsného háku |
| Č. | Popis |
|---|---|
| B9 | Zásuvka tažného zařízení |
| B10 | Sportovní diferenciál |
| B11 | 2016-2018:
Vyhřívání AdBlue; 2019: Nepoužito |
| B12 | Sedadla ve třetí řadě |
| Pojistková skříňka C (hnědá) | |
| C2 | Telefon |
| C3 | Bederní opěrka |
| C4 | Boční asistent Audi |
| C5 | 2016-2018:
Nepoužito; 2019: Příprava pro Rear Seat Entertainment. |
| C7 | 2016-2018:
Nepoužito; 2019: Otevření a startování vozidla (NFC). |
| C8 | Inteligentní modul (nádrž) |
| C9 | CD / DVD přehrávač |
| C12 | HomeLink (mechanismus otevírání garážových vrat) |
| C13 | Kamera pro couvání;
Periferní kamery. |
| C14 | Pravá zadní světla |
| C16 | Napínač pravého bezpečnostního pásu |
| Pojistková skříňka D (červená) | |
| D1-D16 | Nepoužito |
2020
Panel pojistek v přístrojové desce
Přiřazení pojistek na levé straně přístrojové desky (2020)
| Č. | Popis |
|---|---|
| 2 | Audi Phone Box |
| 3 | Systém klimatizace;
Systém vůně; Senzor pevných částic, ionizátor. |
| 4 | Head-up displej |
| 5 | Hudební rozhraní Audi;
USB porty. |
| 7 | Zámek sloupku řízení |
| 8 | Přední displej MMI |
| 9 | Přístrojová deska |
| 10 | Jednotka MMI / DVD |
| 11 | Spínač světla;
Ovládací panely. |
| 12 | Elektronika sloupku řízení |
| 13 | Ovládání hlasitosti |
| 14 | Modul řízení systému MMI Infotainment |
| 15 | Nastavení sloupku řízení |
| 16 | Vyhřívání volantu |
Panel pojistek pro nohy
Řízení vlevo
Řízení vpravo
Přiřazení pojistek v prostoru pro nohy řidiče/spolujezdce (2020)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Pojistková skříňka A (hnědá) | |
| A2 | Elementy motoru |
| A3 | Elementy motoru |
| A4 | Elementy motoru |
| A5 | Senzor brzdového světla |
| A6 | Elementy motoru |
| A7 | Elementy motoru |
| A8 | Elementy motoru |
| A9 | Elementy motoru |
| A10 | Senzor tlaku oleje;
Senzor teploty oleje. |
| A11 | Elementy motoru |
| A12 | Elementy motoru |
| A13 | Chlazení motoru |
| A14 | Modul řízení motoru |
| A15 | Senzory motoru |
| A16 | Čerpadlo paliva |
| Pojistková skříňka B (červená) | |
| B1 | Zapalovací cívky |
| B3 | Vyhřívání s vysokým napětím |
| B4 | Kompresor |
| B5 | Upevnění motoru |
| B6 | Modul řízení systému ostřikovače čelního skla |
| B7 | Přístrojová deska |
| B8 | Systém klimatizace;
Ventilátor čerstvého vzduchu. |
| B9 | Modul řízení systémů asistence řidiče |
| B10 | Systém připojení varování |
| B11 | Startování motoru;
Spojka elektrického motoru. |
| B12 | Pravý světlomet |
| Pojistková skříňka C (černá) | |
| C1 | Vyhřívání předních sedadel |
| C2 | Stěrače |
| C3 | Elektronika levého světlometu |
| C4 | Panoramatická skleněná střecha |
| C5 | Modul řízení levých předních dveří |
| Č. | Popis |
|---|---|
| C6 | Zásuvky |
| C7 | Modul řízení pravých zadních dveří |
| C8 | Levý světlomet |
| C9 | Elektronika pravého světlometu |
| C10 | Ostřikovač čelního skla;
Ostřikovač světlometů. |
| C11 | Modul řízení levých zadních dveří |
| C12 | Vyhřívání zadního sedadla |
| Pojistková skříňka D (hnědá) | |
| D1 | Větrání sedadla;
Elektronika sedadla; Zadní zrcátko; Ovládací panel klimatizace vzadu; Diagnostický konektor. |
| D2 | Modul řízení elektrického systému vozidla;
Modul řízení brány. |
| D3 | Nastavení zvuku aktivního ovladače a zvuku výfuku |
| D4 | Ventil pro chlazení převodového oleje |
| D5 | Startování motoru;
Elektrický motor. |
| D8 | Asistent aktivní stabilizace;
Aktivní stabilizace náklonu. |
| D9 | Adaptivní asistent řízení;
Přední radar. |
| D10 | Externí zvuk |
| D11 | Asistent na křižovatkách;
Systémy asistence řidiče. |
| D12 | Pravý světlomet |
| D13 | Levý světlomet |
| D16 | Příprava pro zábavu na zadních sedadlech |
| Pojistková skříňka E (červená) | |
| E1 | Systém alarmu proti krádeži |
| E2 | Modul řízení motoru |
| E3 | Elektronika předního sedadla, bederní opěrka |
| E 4 | Páka automatické převodovky |
| E5 | Klaksón |
| E6 | Parkovací brzda |
| E7 | Modul řízení brány (diagnostika) |
| E8 | Modul řízení elektroniky střechy |
| E10 | Modul řízení airbagu |
| E11 | Elektronická kontrola stability (ESC) |
| E12 | Diagnostický konektor;
Senzor světla a deště. |
| E13 | Systém řízení klimatu |
| E14 | Modul řízení pravých předních dveří |
| E15 | Kompresor klimatizačního systému |
Pojistková skříňka zavazadlového prostoru
Přiřazení pojistek v zavazadlovém prostoru (2020)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Pojistková skříňka A (černá) | |
| A5 | Pneumatické odpružení |
| A6 | Automatická převodovka |
| A7 | Vyhřívání zadních sedadel;
Ovládací panel systému klimatizace vzadu. |
| A8 | Nastavení sedadla ve třetí řadě |
| A9 | Levé zadní světlo |
| A10 | Napínač předního bezpečnostního pásu na straně řidiče |
| A11 | Centrální zamykání víka zavazadlového prostoru;
Víko nádrže; Kryt zavazadlového prostoru. |
| A12 | Ovládací modul víka zavazadlového prostoru |
| Pojistková skříňka B (červená) | |
| B1 | Ventilátor systému klimatizace vzadu |
| B2 | Audio zesilovač |
| B3 | Čištění výfukových plynů, aktivátor zvuku |
| B4 | Ovládací panel systému klimatizace vzadu |
| B5 | Světlo pravého tažného zařízení |
| B6 | Motor polohování tažného zařízení |
| B7 | Uvolnění tažného zařízení |
| B8 | Světlo levého tažného zařízení |
| B9 | Zásuvka tažného zařízení |
| B10 | Sportovní diferenciál s pohonem všech kol |
| B11 | Čištění výfukových plynů, nastavení pravého zadního sedadla |
| B12 | Napínač zadního bezpečnostního pásu na straně řidiče |
| Pojistková skříňka C (hnědá) |
| Č. | Popis |
|---|---|
| C1 | Modul řízení systémů asistence řidiče |
| C2 | Audi Phone Box;
Anténa na střeše. |
| C3 | Elektronika předního sedadla, pravá bederní opěrka |
| C4 | Boční asistent |
| C5 | Příprava pro Rear Seat Entertainment |
| C6 | Systém monitorování tlaku v pneumatikách |
| C8 | Rádiový přijímač pro vytápění na parkovišti;
Monitorování nádrže na palivo. |
| C10 | TV tuner;
Modul výměny dat a telematického řízení. |
| C11 | Otevírání a startování vozidla (NFC) |
| C12 | Otevírání garážových vrat |
| C13 | Kamera pro couvání;
Periferní kamery. |
| C14 | Centrální zamykání;
Pravé zadní světlo. |
| C15 | Napínač bezpečnostního pásu na zadním sedadle na straně spolujezdce |
| C16 | Napínač bezpečnostního pásu na předním sedadle na straně spolujezdce |
| Pojistková skříňka D (červená) | |
| D1 | Aktivní stabilizace náklonu |
| D6 | Měnič napětí |
| D9 | Modul řízení pomocné baterie |
| D15 | Modul řízení tepelného hospodářství |
| Pojistková skříňka E (hnědá) | |
| E7 | Vytápění předních sedadel |
| E9 | Čištění výfukových plynů |
| E10 | Vytápění zadních sedadel;
Ovládací panel systému klimatizace vzadu. |
| E12 | Čištění výfukových plynů |
Audi Q7 4M – schéma pojistkové skříňky
Rok výroby: 2021, 2022.
PANEL pojistek v prostoru pro nohy
Volant vlevo
Volant vpravo
Přiřazení pojistek v prostoru pro nohy řidiče nebo pasažéra
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Pojistková skříňka A (hnědá) | |
| A1 | Ohřívání katalyzátoru;
Nastavení vačkového hřídele. |
| A2 | Senzor průtoku vzduchu;
Ohřívaný senzor kyslíku. |
| A3 | Ohřívání motoru;
Vstřikovače paliva; Výfukový otvor. |
| A4 | Čerpadlo teplé vody;
Výfukový otvor; NOx senzor; Senzor částic; Senzor bionafty. |
| A5 | Senzor brzdového světla |
| A6 | Ventily motoru |
| A7 | Ohřívaný senzor kyslíku;
Senzor průtoku vzduchu. |
| A8 | Čerpadlo s vysokým tlakem;
Podpora motoru. |
| A9 | Komponenty motoru;
Relé motoru. |
| A10 | Senzor tlaku oleje;
Senzor teploty oleje. |
| A11 | Čerpadlo vody na 48 voltů;
Generátor pohonného systému na 48 voltů; Generátor pohonného systému na 12 voltů. |
| A12 | Ventily motoru |
| A13 | Chlazení motoru |
| A14 | Modul řízení motoru |
| A15 | Ohřívaný senzor kyslíku |
| A16 | Čerpadlo paliva |
| Pojistková skříňka B (červená) | |
| B1 | Zapalovací cívky |
| B3 | Ohřívání na 48 V |
| B4 | Elektrický kompresor |
| B5 | Podpora motoru |
| B6 | Modul řízení systému ostřikovače čelního skla |
| B7 | Přístrojová deska |
| B8 | Systém klimatizace;
Ventilátor čerstvého vzduchu. |
| B9 | Modul řízení systémů asistence řidiče |
| B10 | Systém připojení alarmů |
| B11 | Startování motoru;
Spojka elektrického motoru. |
| B12 | Pravý světlomet |
| Pojistková skříňka C (černá) | |
| C1 | Ohřívání předních sedadel |
| C2 | Stěrače čelního skla |
| C3 | Elektronika levého světlometu |
| C4 | Panoramatická skleněná střecha |
| C5 | Modul řízení levých předních dveří |
| C6 | Zásuvky |
| Číslo | Popis |
|---|---|
| C7 | Modul řízení zadních dveří vpravo |
| C8 | Světlomet vlevo |
| C9 | Elektronika pravého světlometu |
| C10 | Ostřikovač čelního skla;
Ostřikovač světlometů. |
| C11 | Modul řízení zadních dveří vlevo |
| C12 | Stacionární topení |
| Pojistková skříňka D (hnědá) | |
| D1 | Větrání sedadla;
Elektronika sedadla; Zpětné zrcátko; Ovládací panel klimatizace vzadu; Diagnostický konektor; Anténa pro informace o provozu (TMC). |
| D2 | Modul řízení elektrického systému vozidla;
Diagnostické rozhraní. |
| D3 | Nastavení zvuku aktivního ovladače a zvuku výfuku |
| D4 | Ventil pro chlazení převodového oleje |
| D5 | Startování motoru;
Elektrický motor. |
| D8 | Asistent nočního vidění;
Aktivní stabilizace náklonu. |
| D9 | Adaptivní asistent řízení;
Přední radar. |
| D10 | Externí zvuk |
| D11 | Asistent na křižovatkách;
Systémy asistence řidiče. |
| D12 | Pravý světlomet |
| D13 | Levý světlomet |
| D15 | USB vstup |
| D16 | Příprava pro Rear Seat Entertainment |
| Pojistková skříňka E (červená) | |
| E1 | Systém alarmu proti krádeži |
| E2 | Modul řízení motoru |
| E3 | Elektronika předního sedadla;
Bederní opěrka. |
| E4 | Páka automatické převodovky |
| E5 | Klaksón |
| E6 | Parkovací brzda |
| E7 | Diagnostické rozhraní |
| E8 | Modul řízení konzoly pod stropem |
| E9 | Generátor systému pohonu na 48 voltů |
| E10 | Modul řízení airbagu |
| E11 | Elektronická kontrola stability (ESC);
Systém proti zablokování (ABS). |
| E12 | Diagnostický konektor;
Senzor světla a deště. |
| E13 | Systém řízení klimatizace |
| E14 | Modul řízení předních dveří vpravo |
| E15 | Kompresor klimatizačního systému |
| E16 | Tlaková nádrž brzdového systému |
Panel pojistek v přístrojové desce
Přiřazení pojistek na levé straně palubní desky
| Číslo | Popis |
|---|---|
| 2 | Audi Phone Box;
Anténa pro párování. |
| 3 | Systém klimatizace;
Systém vůně. |
| 4 | Head-up displej |
| 5 | Audi hudební rozhraní;
USB porty. |
| 7 | Zámek sloupku řízení |
| 8 | Horní/dolní displej |
| 9 | Sada ukazatelů |
| 10 | DVD jednotka |
| 11 | Spínač světla;
Ovládací panely. |
| 12 | Elektronika sloupku řízení |
| 13 | Ovládání hlasitosti |
| 14 | Modul řízení systému MMI Infotainment |
| 15 | Nastavení sloupku řízení |
| 16 | Vyhřívání volantu |
O Audi Q7 4M (2016-2022)
Audi Q7 4M, vyráběné v letech 2016 až 2022, je luxusní SUV, které nabízí kombinaci elegance, výkonu a moderních technologií. Tento model je známý svým prostorným interiérem, který poskytuje pohodlí pro všechny pasažéry. Audi Q7 4M je vybaveno různými motorizacemi, včetně benzinových a naftových motorů, které poskytují různé úrovně výkonu a efektivity. Vozidlo je také vybaveno pokročilými bezpečnostními funkcemi a moderními asistenčními systémy, což z něj činí ideální volbu pro ty, kteří hledají spolehlivost a komfort na cestách.
Schéma pojistkové skříňky Audi Q7 4M
Tato stránka zobrazuje schéma pojistkové skříňky pro Audi Q7 4M, která je nezbytná pro identifikaci a výměnu pojistek. Typické umístění pojistkových skříněk v tomto modelu je pod kapotou a v interiéru vozidla, nejčastěji v oblasti palubní desky. Schémata na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro správné fungování vozidla, proto je důležité mít přehled o její konfiguraci.
