Audi Q8 (2019-2020) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi Q8 (2019–2020), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Audi Q8 (2019-2020) – schéma panelu pojistek
Rok výroby: 2019, 2020.
Poloha pojistek

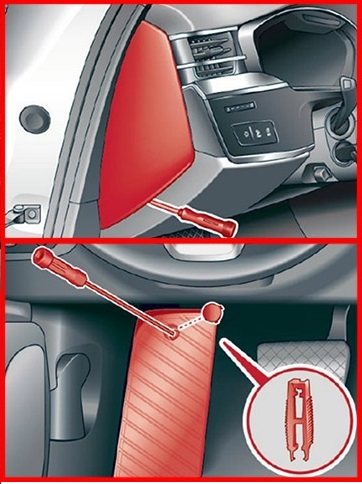

Prostor pro cestující
Uvnitř kabiny jsou dva bloky pojistek – na levé straně předního panelu a v prostoru pro nohy řidiče.

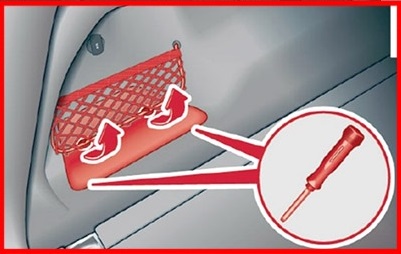

Zavazadlový prostor
Nachází se pod krytem na levé straně zavazadlového prostoru.
Schémata panelu pojistek
Panel pojistek v přístrojové desce
Přiřazení pojistek na levé straně přístrojové desky (2019, 2020)
| Č. | Popis |
|---|---|
| A2 | Audi phone box;
Anténa na střeše. |
| A3 | 2019:
Systém klimatizace; Systém parfémování (Aktivní parfémování); Ionizátor; 2020: Systém klimatizace; Systém parfémování (Aktivní parfémování); Senzor pevných částic. |
| A4 | Head-up displej |
| A5 | Audi hudební rozhraní;
USB porty. |
| A7 | Zámek sloupku řízení |
| A8 | Horní / dolní displej |
| A9 | Sada ukazatelů |
| A10 | CD / DVD přehrávač |
| A11 | Spínač světla;
Ovládací panely. |
| A12 | Elektronika sloupku řízení |
| A13 | Ovládání hlasitosti |
| A14 | Modul řízení systému MMI Infotainment |
| A15 | Nastavení sloupku řízení |
| A16 | Vyhřívání volantu |
Pojistková skříňka v prostoru pro nohy řidiče

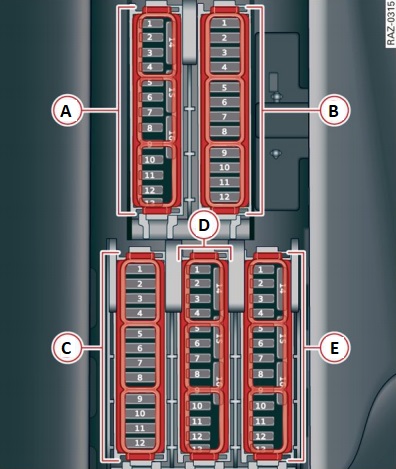

Verze 1

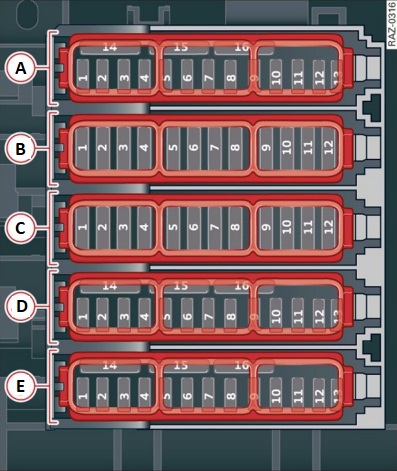

Verze 2
Přiřazení pojistek v prostoru pro nohy řidiče (2019, 2020)
| Č. | Popis |
|---|---|
| Č. | Popis |
| P panel pojistek A (hnědá) | |
| A1 | 2019:
Nepoužívá se; 2020: Vyhřívání katalyzátoru. |
| A2 | Prvky motoru |
| A3 | Prvky motoru |
| A4 | Prvky motoru |
| A5 | Senzor světla brzdových světel |
| A6 | Prvky motoru |
| A7 | Prvky motoru |
| A8 | Prvky motoru |
| A9 | Prvky motoru |
| A10 | Senzor tlaku oleje;
Senzor teploty oleje. |
| A11 | 2019:
Startování motoru; 2020: Komponenty motoru. |
| A12 | Prvky motoru |
| A13 | Chlazení motoru |
| A14 | Modul řízení motoru |
| A15 | Senzory motoru |
| A16 | Čerpadlo paliva |
| P panel pojistek B (červená) | |
| B1 | Zapalovací cívky |
| B3 | 2019:
Nepoužívá se; 2020: Vyhřívání vysokého napětí. |
| B4 | 2019:
Nepoužívá se; 2020: Kompresor. |
| B5 | Upevnění motoru |
| B6 | Modul řízení systému předních stěračů |
| B7 | Přístrojová deska |
| B8 | Systém klimatizace;
Ventilátor čerstvého vzduchu. |
| B9 | Modul řízení systémů asistence řidiče |
| B10 | Systém upozornění na nouzové situace |
| B11 | Start motoru |
| P panel pojistek C (černá) | |
| C1 | Vyhřívání předních sedadel |
| C2 | Stěrače |
| C3 | Elektronika levého světlometu |
| C4 | Panoramatická skleněná střecha |
| Č. | Popis |
|---|---|
| C5 | Modul řízení předních dveří na levé straně |
| C6 | Dveře |
| C7 | Modul řízení zadních dveří na pravé straně |
| C9 | Elektronika pravého světlometu |
| C10 | Stěrače předního skla / stěrače světlometů |
| C11 | Modul řízení zadních dveří na levé straně |
| C12 | Stacionární vytápění |
| Panel pojistek D (hnědý) | |
| D1 | Větrání sedadla;
Elektronika sedadla; Zpětné zrcátko; Ovládací panel klimatizace vzadu; Diagnostický konektor. |
| D2 | 2019:
Modul klimatizace; Modul řízení zadního víka; 2020: Modul řízení elektrického systému vozidla; Modul řízení zadního víka. |
| D3 | Nastavení zvuku aktivního prvku a zvuku výfuku |
| D4 | 2019:
Topný ventil pro převodovku; Chladicí ventil pro převodový olej; 2020: Chladicí ventil pro převodový olej. |
| D5 | Startování motoru |
| D8 | 2019:
Asistent nočního vidění; 2020: Asistent nočního vidění; Aktivní stabilizace náklonu. |
| D9 | Adaptivní asistent řízení;
Přední radar. |
| D10 | 2019:
Nepoužívá se; 2020: Externí zvuk |
| D11 | Asistent při křižovatkách;
Systémy asistence pro řidiče. |
| D13 | Levý světlomet |
| Panel pojistek E (červený) | |
| E1 | Systém alarmu proti krádeži |
| E2 | Modul řízení motoru |
| E3 | Elektronika předního sedadla;
Bederní opěrka, |
| E 4 | Páka automatické převodovky |
| E5 | Klaksón |
| E6 | Parkovací brzda |
| E7 | Modul řízení zadního víka (diagnostika) |
| E8 | 2019:
Interiérové osvětlení stropu; 2020: Modul řízení elektroniky střechy. |
| E9 | 2019:
Nepoužívá se; 2020: Generátor trakčního systému. |
| E10 | Modul řízení airbagu |
| E11 | 2019:
Elektronická kontrola stability (ESC); 2020: Elektronická kontrola stability (ESC); Systém prevence zablokování kol během brzdění (ABS). |
| E12 | Diagnostický konektor;
Senzor světla a deště. |
| E13 | Systém klimatické kontroly |
| E14 | Modul řízení předních dveří na pravé straně |
| E15 | 2019:
Systém klimatické kontroly; Elektronika karoserie; 2020: Kompresor klimatizačního systému. |
Pojistková skříňka v zavazadlovém prostoru
Přiřazení pojistek v zavazadlovém prostoru (2019, 2020)
| Č. | Popis |
|---|---|
| Č. | Popis |
| Panel pojistek A (černý) | |
| A1 | 2019:
Nepoužívá se; 2020: Vysokonapěťové vytápění; Termální řízení. |
| A5 | Pneumatické odpružení a tlumení |
| A6 | Automatická převodovka |
| A7 | 2019:
Vyhřívání zadních sedadel; 2020: Vyhřívání zadních sedadel; Ovládací panel klimatizace vzadu. |
| A9 | Centrální zamykání, levé zadní světlo |
| A10 | Napínač předního pásu na straně řidiče |
| A11 | 2019:
Centrální zamykání, zadní závěs; 2020: Centrální zamykání zadních dveří; Palivová nádrž; Kryt zavazadlového prostoru. |
| A12 | Řídicí modul zadních dveří |
| Panel pojistek B (červený) | |
| B1 | Ventilátor systému klimatizace vzadu |
| B2 | Audio zesilovač |
| B3 | Čištění výfukových plynů;
Aktuátor zvuku. |
| B4 | Ovládací panel systému klimatizace vzadu |
| B5 | Světlo pravého tažného zařízení |
| B6 | Motor polohování tažného zařízení |
| B7 | Uvolnění tažného zařízení |
| B8 | Lampa levého tažného zařízení |
| B9 | Zásuvka tažného zařízení |
| B10 | Sportovní diferenciál s pohonem všech kol |
| B11 | Čištění výfukových plynů |
| B12 | Napínač bezpečnostního pásu na zadní straně řidiče |
| Č. | Popis |
|---|---|
| Panel pojistek C (hnědý) | |
| C1 | Modul řízení systémů asistence pro řidiče |
| C2 | Audi Phone Box |
| C3 | 2019:
Bederní opěrka přední pravá; 2020: Elektronika předního sedadla; Bederní opěrka pravá. |
| C4 | Boční asistent |
| C6 | Systém monitorování tlaku v pneumatikách |
| C8 | 2019:
Monitorování nádrží paliva; 2020: Přijímač rádia pro stacionární topení; Monitorování nádrže paliva |
| C10 | 2019:
Televizní tuner; 2020: Televizní tuner, m Modul výměny dat a telematického řízení. |
| C11 | Přístup a pohodlné aktivování modulu řízení oprávnění |
| C12 | Otevírání garážových dveří |
| C13 | Kamera pro couvání;
Periferní kamery. |
| C14 | 2019:
Centrální zamykání, s Zadní světla; 2020: Zadní světlo pravé; Systém komfortu. |
| C15 | Napínač bezpečnostního pásu na zadním sedadle na straně spolujezdce |
| C16 | Napínač předního bezpečnostního pásu na straně spolujezdce |
| Panel pojistek D (červený) | |
| D1 | 2019:
Nepoužívá se; 2020: Aktivní stabilizace náklonu. |
| D5 | 2019:
Brzdový systém; 2020: Nepoužívá se. |
| D6 | Měnič napětí |
| D9 | Modul řízení pomocné baterie |
| D15 | 2019:
Nepoužívá se; 2020: Modul řízení Thermomanagement. |
| Panel pojistek E (hnědý) | |
| E7 | 2019:
Vyhřívání předních sedadel; 2020: Nepoužívá se. |
| E9 | 2019:
Čištění výfukových plynů; 2020: Nepoužívá se. |
| E12 | 2019:
Čištění výfukových plynů; 2020: Nepoužívá se. |
