Audi A4 B6 (2000-2006) – pojistková skříň
V tomto článku najdete schémata pojistkové skříňky Audi A4 B6 (2000–2006), získáte informace o umístění panelů pojistek uvnitř auta a naučíte se přiřazení každé pojistky (rozložení pojistek).
Audi A4 B6 (2000-2006) – schéma pojistkové skříňky
**Rok výroby:** 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi A4 B6 (2000-2006) je pojistka 33 v pojistkové skříňce.
Pojistková skříňka v motorovém prostoru
Typ 1
| 1 | Relé čerpadla chladicí kapaliny motoru (V6) (je-li nainstalováno) |
| 2 | Relé systému přenosu (Multitronic) |
| 3 | Relé sekundárního vstřikování vzduchu (AIR) |
| 4 | Modul řízení čerpadla chladicí kapaliny motoru (AMM/BDV) (je-li přítomen) |
| 5 | Relé spínače blokování motoru startéru (MT) (je-li nainstalováno) |
| F1 | (15A) Řízení motoru, spínač BPP |
| F2 | (40A) Sekundární vstřikování vzduchu (AIR) (je-li přítomno) |
| F3 | (15A) Automatická převodovka (AT) (6 stupňů AT/Multitronic) |
Schéma pojistkové skříňky
Typ 2
| 1 | Relé čerpadla pro zdvih paliva |
| 2 | Relé systému přenosu (Multitronic) |
| 3 | Relé svíčky předohřevu |
| 4 | Relé řízení motoru (EC) |
| 5 | Relé spínače blokování motoru startéru;
Relé světel couvání (Multitronic). |
| F1 | (15A) Řízení motoru, spínač BPP |
| F2 | (60A/80A) Svíčky předohřevu |
| F3 | (15A) Automatická převodovka (AT) (6 stupňů AT/Multitronic) |
| F4 | (60A) Svíčky předohřevu |
Pojistková skříňka v prostoru pro cestující Audi A4 (B6)
Poloha pojistkové skříňky – audi a4 b6 poistky pod kapotou
Pojistková skříňka Audi A4 B6 se nachází na levé straně přístrojové desky:
Pro její přístup je nutné otevřít levé boční dveře a odstranit boční panel přístrojové desky jeho stlačením.
| F1 | (10A) Klimatizace (AC) |
| F2 | (5A) Světla na nohy;
Žárovka v odkládací schránce. |
| F3 | (5A) Vyhřívané trysky stěračů čelního skla |
| F4 | (5A) Modul řízení motoru ventilátoru kapaliny pro chlazení motoru |
| F5 | (10A) Automatická převodovka (AT);
Senzor tlaku a teploty oleje motoru; Vyhřívaná zadní sedadla; Navigační systém; Telefon. |
| F6 | (5A) Klimatizace (AC) |
| F7 | (10A) Systém proti zablokování (ABS);
Spínač BPP; Spínač CPP. |
| F8 | (5A) Telefon/telematika |
| F9 | (10A) Vakuová pumpa brzdového posilovače (je-li přítomna) |
| F10 | (10A) Nastavení světlometů |
| F11 | (10A) Automatická převodovka (AT) -2001 |
| F12 | (10A) Konektor datového rozhraní (DLC) |
| F13 | (10A) Modul řízení funkce sloupku řízení |
| F14 | (10A) Brzdová světla |
| F15 | (10A) Přístrojová deska;
Navigační systém. |
| F 16 | (5A) Otvírač garážových vrat |
| F17 | (10A) Asistence při parkování |
| F18 | – |
| F19 | (15A) Přední mlhová světla;
Zadní mlhová světla. |
| F20 | (15A) Pravý světlomet – potkávací světla, nastavení světlometů |
| F21 | (15A) Levý světlomet – potkávací světla, nastavení světlometů |
| F22 | (15A) Modul řízení funkce dveří, přední levé;
Modul řízení funkce dveří, zadní levé (^2001). |
| F23 | (15A) Modul řízení funkce dveří, přední pravé;
Modul řízení funkce dveří, zadní pravé (^2001). |
| F24 | (20A/30A) Modul řízení multifunkční 2 – vybavení komfort |
| F25 | (30A) Motor ventilátoru klimatizace a topení |
| F26 | (30A) Vyhřívané zadní sklo |
| F27 | (30A) Modul řízení přívěsu |
| F28 | (20A) Čerpadlo paliva;
Čerpadlo pro zdvihání paliva. |
| F29 | (20A) Řízení motoru – benzín |
| F30 | (20A) Otevírací střecha |
| F31 | (15A) Zrcátko zpětného pohledu proti oslnění;
Automatická převodovka (AT); Rozhraní datového konektoru (DLC); Řízení motoru; Světla couvání. |
| F32 | (20A) Řízení motoru – benzín |
| F33 | (15A) Zapalovač cigaret |
| F34 | (15A) Řízení motoru – benzín |
| F35 | (30A) Konektor příslušenství |
| F36 | (30A) Modul řízení multifunkční 1;
Stěrače a ostřikovač skla předního skla. |
| F37 | (20A/25A) Modul řízení multifunkční 1;
Ostřikovač světlometů. |
| F38 | (15A/30A) Alarmový systém;
Otevírání zavazadlového prostoru/zadního víka; Modul řízení multifunkční 2 – vybavení komfort. |
| F39 | (20A/30A) Audio systém;
Navigační systém. |
| F40 | (25A) Klakson |
| F41 | (30A) Pomocné topení (2003^) |
| F42 | (25A) Systém proti zablokování (ABS);
Elektronický stabilizační program (ESP). |
| F43 | (15A) Řízení motoru – benzín |
| F44 | (30A) Vyhřívaná sedadla;
Vyhřívaný volant. |

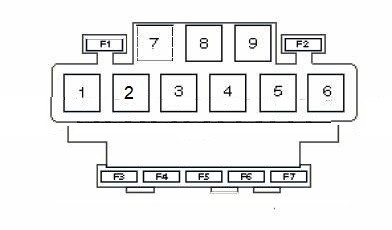

Pojistková skříňka Audi A4 (B6).
| 1 | Relé čerpadla paliva – benzín |
| 2 | Modul řízení asistence řízení (Servotronic) (je-li přítomen) |
| 3 | Relé klaksonu – dvojitý zvuk |
| 4 | Relé čerpadla podtlaku brzdového posilovače (je-li přítomno) |
| 5 | |
| 6 | Relé obvodů pomocného zapínání |
| 7 | |
| 8 | |
| 9 | |
| F1 | |
| F2 | (10A) Spínač roletky zadního okna |
| F3 | |
| F4 | (30A) Elektrický spínač oken – zadních |
| F5 | (10A) Elektrické nastavení bederní opěrky sedadla |
| F6 | (30A) Elektrický spínač oken předních |
| F7 | (30A) Zásuvka pro přívěs |
Poistková skrinka – audi a4 b6
| 1 | – |
| 2 | – |
| 3 | – |
| 4 | Modul řízení systému alarmu taxi 3 – kit hands-free |
| F1 | – |
| F2 | Pomocné zařízení |
| F3 | – |
| F4 | – |
| F5 | (50A) Systém proti zablokování (ABS) |
| F6 | (40A/60A) Modul řízení motoru ventilátoru chladicí kapaliny motoru 1 |
| F7 | (10A) Záchranné vozidla |
| F8 | Modul řízení motoru ventilátoru chladicí kapaliny motoru 2 (je-li přítomen) |

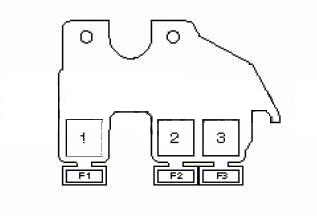

| 1 | – |
| 2 | Relé ohřívače kapaliny chlazení motoru 2 – vysoký výkon |
| 3 | Relé ohřívače kapaliny chlazení motoru 1 – nízký výkon |
| F1 | (30A) Pomocný ohřívač ^2003 |
| F2 | (40A) Ohřívač kapaliny chlazení motoru |
| F3 | (60A) Ohřívač kapaliny chlazení motoru |
O Audi A4 B6 (2000-2006)
Model Audi A4 B6, vyráběný v letech 2000 až 2006, je známý svou elegancí a spolehlivostí. Tento automobil patří do střední třídy a nabízí širokou škálu motorových možností, včetně benzínových a dieselových motorů. Mezi nejoblíbenější patří 1.8T benzínový motor s turbodmychadlem a 1.9 TDI dieselový motor, které jsou známé svou efektivitou a výkonem. Audi A4 B6 je vybaveno moderními technologiemi a nabízí komfortní interiér, což ho činí ideálním pro dlouhé cesty i každodenní používání.
Schéma pojistkové skříňky Audi A4 B6
Tato stránka zobrazuje schéma pojistkové skříňky pro Audi A4 B6, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkové skříňky v tomto modelu jsou v prostoru pod kapotou a v interiéru na straně řidiče. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy použít pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vašeho vozidla, proto je důležité mít přehled o její konfiguraci.
