Audi A8 D5 (2018-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi A8 D5 (2018–2021), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Audi A8 D5 (2018-2020) – schéma panelu poistiek
Rok výroby: 2018, 2019, 2020.
Poloha panelu pojistek
Kabina
Uvnitř kabiny jsou dva bloky pojistek:

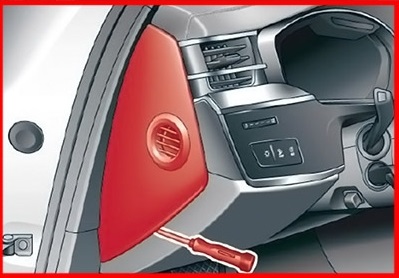

První se nachází na levé straně přístrojové desky.

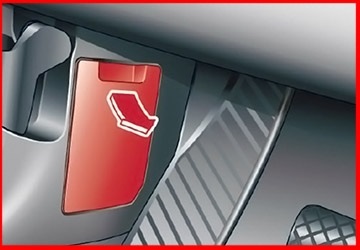

Druhý se nachází za krytem v prostoru pro nohy nalevo.

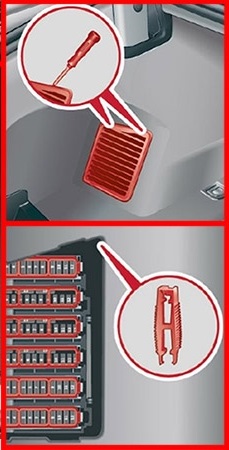

Zavazadlový prostor
Nachází se na levé straně zavazadlového prostoru, za bočním dekorativním panelem.
Schémata panelu pojistek

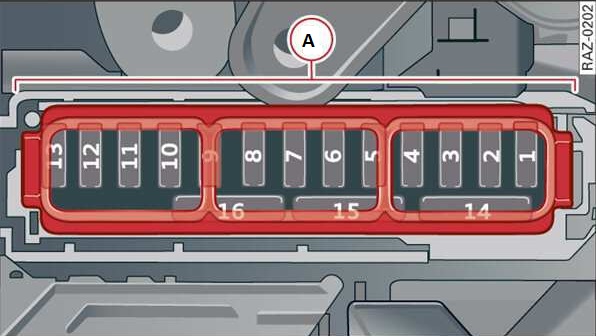

Panel pojistek v přístrojové desce
Přiřazení pojistek na levé straně přístrojové desky (2018-2020)
| Číslo | Popis |
|---|---|
| A1 | 2018-2019:
Systém řízení klimatizace; 2020: Systém klimatizace; Senzor vnitřního vzduchu. |
| A2 | Telefon;
Anténa na střeše. |
| A3 | 2018-2019:
Systém klimatizace; Systém parfémování; Ionizátor; 2020: Systém řízení klimatizace; Systém parfémování; Senzor pevných částic. |
| A4 | Head-up displej |
| A5 | 2018-2019:
Hudební rozhraní Audi; 2020: Hudební rozhraní Audi; USB porty. |
| A7 | Zámek sloupku řízení |
| A8 | Displej MMI vpředu |
| A9 | Přístrojová deska |
| A10 | Ovládání hlasitosti |
| A11 | Spínač světla;
Ovládací panely. |
| A12 | Elektronika sloupku řízení |
| A14 | Modul řízení systému MMI Infotainment |
| A15 | Nastavení sloupku řízení |
| A16 | Vyhřívání volantu |

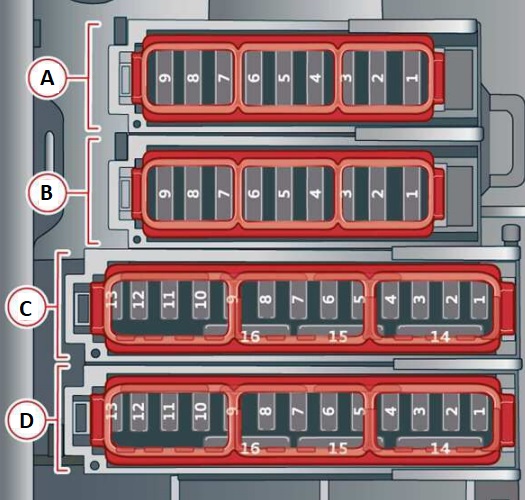

Pojistková skříňka pro nohy
Přiřazení pojistek v prostoru pro nohy (2018-2020)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Pojistková skříňka A (hnědá) | |
| A1 | Cívky zapalování motoru |
| A2 | Startování motoru (spojka elektrického motoru) |
| A3 | Modul řízení stěračů čelního skla |
| A4 | Elektronika levého světlometu |
| A5 | Ventilátor klimatizačního systému |
| A6 | Přístrojová deska |
| A7 | Stěrače |
| A9 | Panoramatická skleněná střecha |
| Pojistková skříňka B (černá) | |
| B1 | Upevnění motoru |
| B2 | Modul řízení levých zadních dveří |
| B3 | Ostřikovače čelního skla;
Ostřikovače světlometů. |
| B4 | Elektronika pravého světlometu |
| B5 | Vyhřívání předních sedadel |
| B6 | Modul řízení pravých zadních dveří |
| B7 | Dveře |
| B8 | Modul řízení levých předních dveří |
| B9 | 2018-2019:
Nepoužito; 2020: Stacionární vyhřívání |
| Pojistková skříňka C (červená) | |
| C1 | Systém alarmu proti krádeži |
| C2 | Modul řízení motoru |
| C5 | Klakson |
| C6 | Parkovací brzda |
| Číslo | Popis |
|---|---|
| C7 | Modul řízení brány (diagnostika) |
| C8 | Osvětlení vnitřního stropu |
| C9 | Modul řízení systémů asistence řidiče |
| C10 | Modul řízení airbagu |
| C11 | 2018-2019:
Elektronická kontrola stability (ESC); 2020: Elektronická kontrola stability (ESC); Systém prevence zablokování kol během brzdění (ABS). |
| C12 | 2018-2019:
Diagnostický konektor; Senzor světla a deště; 2020: Jednotka klimatizace vzadu; Diagnostický konektor; Senzor světla a deště. |
| C13 | Systém klimatizace |
| C14 | Modul řízení předních dveří vpravo |
| C15 | Systém klimatizace;
Elektronika karoserie. |
| C16 | 2018-2019:
Nepoužívá se; 2020: Brzdový systém |
| Panel pojistek D (černý) | |
| D2 | Prvky motoru |
| D3 | Prvky motoru |
| D4 | Prvky motoru |
| D5 | Senzor brzdového světla |
| D6 | Prvky motoru |
| D7 | Prvky motoru |
| D8 | Prvky motoru |
| D9 | Prvky motoru |
| D10 | Senzor tlaku oleje;
Senzor teploty oleje. |
| D11 | Startování motoru |
| D12 | Prvky motoru |
| D13 | Ventilátor chladiče |
| D14 | Modul řízení motoru |
| D15 | Senzory motoru |
| D16 | Čerpadlo paliva |
Schéma pojistek zavazadlového prostoru
Přiřazení pojistek v zavazadlovém prostoru (2018-2020)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Pojistková skříňka A (černá) | |
| A1 | 2018-2019:
Nepoužito; 2020: Správa tepla |
| A5 | Pneumatické odpružení |
| A6 | Automatická převodovka |
| A7 | Nastavení pravého zadního sedadla |
| A8 | Vyhřívání zadních sedadel |
| A9 | Centrální zamykání;
Zadní světla. |
| A10 | Přední napínač bezpečnostního pásu na straně řidiče |
| A11 | 2018-2019:
Centrální zamykání; Zadní závěs; 2020: Centrální zamykání; Zadní závěs; Víko nádrže. |
| A12 | Víko zavazadlového prostoru |
| Pojistková skříňka B (červená) | |
| B1 | Ventilátor systému klimatizace pro zadní pasažéry |
| B3 | 2018-2019:
Nepoužito; 2020: Čištění výfukových plynů; Zvukový aktor. |
| B4 | Ovládací panel systému klimatizace pro zadní pasažéry |
| B5 | Světlo pravého tažného zařízení |
| B6 | Motor polohování tažného zařízení |
| B7 | Tažné zařízení |
| B8 | Žárovka levého tažného zařízení |
| B9 | Zásuvka tažného zařízení |
| B10 | Sportovní diferenciál |
| B11 | 2018-2019:
Nepoužito; 2020: Čištění výfukových plynů. |
| Pojistková skříňka C (hnědá) | |
| C1 | Modul řízení systémů asistence řidiče |
| C2 | Audi phone box |
| C3 | Nastavení zadních sedadel |
| C4 | Boční asistent |
| C5 | Systém zábavy pro zadní pasažéry (tablet Audi) |
| C6 | Systém monitorování tlaku pneumatik |
| C7 | Systém nouzového volání |
| C8 | 2018-2019:
Monitorování nádrží na palivo; 2020: Rádiový přijímač pro stacionární vytápění; Monitorování nádrže na palivo. |
| C9 | Páka převodovky automatické převodovky |
| C10 | 2018-2019:
TV tuner; 2020: TV tuner; Modul řízení výměny dat. |
| C11 | Otevírání/startování vozidla (NFC) |
| C12 | Otevírání garážových vrat |
| C13 | Kamera pro couvání;
Okrajové kamery. |
| C14 | Centrální zamykání;
Zadní světla. |
| C15 | Nastavení levého zadního sedadla |
| Číslo | Popis |
|---|---|
| C16 | Napínač předního pásu na straně spolujezdce |
| Pannello fusibili D (nero) | |
| D1 | 2018-2019:
Větrání sedadla; Vyhřívání sedadla; Zpětné zrcátko; Systém klimatizace; Ovládání systému klimatizace vzadu; 2020: Větrání sedadel; Vyhřívání zadních sedadel; Zpětné zrcátko; Chladnička; Diagnostický konektor. |
| D2 | Modul řízení brány (komunikace) |
| D3 | Zvukový aktor |
| D4 | Ventil vyhřívání převodovky |
| D5 | 2018-2019:
Startování motoru; 2020: Startování motoru; Elektrický motor. |
| D7 | 2018-2019:
Nepoužívá se; 2020: Aktivní pedál akcelerátoru. |
| D8 | 2018-2019:
Asistent nočního vidění; 2020: Asistent pro noční vidění; Aktivní odpružení. |
| D9 | Asistent adaptivního tempomatu |
| D11 | Asistent na křižovatkách;
systémy asistence řidiče. |
| D12 | 2018-2019:
Nepoužívá se; 2020: Externí zvuk. |
| D14 | Pravý světlomet |
| D15 | Levý světlomet |
| Pannello fusibili E (rosso) | |
| E1 | 2018-2019:
Nepoužívá se; 2020: Aktivní odpružení. |
| E2 | 2018-2019:
Nepoužívá se; 2020: Servisní spínač. |
| E3 | Chladnička |
| E 4 | 2018-2019:
Nepoužívá se; 2020: Elektrický motor. |
| E5 | Brzdový systém |
| E6 | 2018-2019:
Nepoužívá se; 2020: Čerpadlo vody s vysokým napětím. |
| E7 | 2018-2019:
Nepoužívá se; 2020: Interní klimatizace. |
| E8 | 2018-2019:
Nepoužívá se; 2020: Kompresor klimatizace. |
| E9 | Modul řízení pomocné baterie |
| E10 | 2018-2019:
Nepoužívá se; 2020: Baterie s vysokým napětím. |
| E11 | 2018-2019:
Nepoužívá se; 2020: Baterie s vysokým napětím. |
| E14 | 2018-2019:
Nepoužívá se; 2020: Termální řízení. |
| E15 | 2018-2019:
Nepoužívá se; 2020: Termální řízení. |
| Pannello fusibili F (bianco) | |
| F1 | Vyhřívání středové opěrky rukou vzadu |
| F2 | Otevíratelná střecha vzadu |
| F3 | CD/DVD přehrávač |
| F5 | AC zásuvka |
| F6 | Napínač bezpečnostního pásu vzadu na straně spolujezdce |
| F7 | Vyhřívání středové opěrky rukou vpředu |
| F8 | Vyhřívání zadních opěrek nohou |
| F11 | Dálkové ovládání zadního sedadla |
| F12 | Napínač bezpečnostního pásu vzadu na straně řidiče |
Audi A8 D5 – schéma poistky
Rok výroby: 2021.
Pojistka zapalovače cigaret (zásuvka napájení) v Audi A8 D5 je pojistka B7 v pojistkové skříňce v oblasti nohou.
Poloha pojistkové skříňky

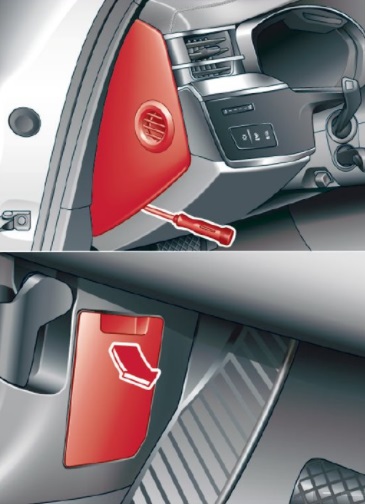

Kabina
Existují dva bloky pojistek:
První se nachází na levé straně přístrojové desky. A druhý se nachází za krytem v levé oblasti nohou.

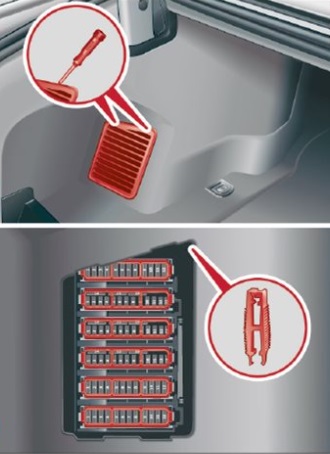

Zavazadlový prostor
Nachází se na levé straně zavazadlového prostoru, za bočním dekorativním panelem.
Schéma pojistek

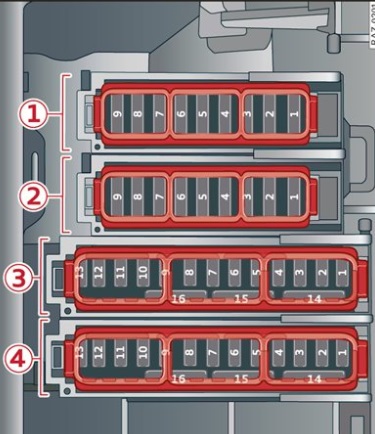

Panel pojistek v oblasti nohou
Přiřazení pojistek v oblasti nohou
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Pojistková skříňka 1 (hnědá) | |
| A1 | Cívky zapalování motoru |
| A2 | Startování motoru;
Spojka elektrického motoru. |
| A3 | Modul řízení stěračů |
| A4 | Elektronika levého světlometu |
| A5 | Ventilátor klimatizace |
| A6 | Přístrojová deska |
| A7 | Stěrače |
| A9 | Panoramatická skleněná střecha |
| Pojistková skříňka 2 (černá) | |
| B1 | Upevnění motoru |
| B2 | Modul řízení levých zadních dveří |
| B3 | Ostřikovače čelního skla;
Ostřikovače světlometů. |
| B4 | Elektronika pravého světlometu |
| B5 | Vyhřívání předních sedadel |
| B6 | Modul řízení pravých zadních dveří |
| B7 | Zásuvka 12V |
| B8 | Modul řízení levých předních dveří |
| B9 | Stacionární vyhřívání |
| Pojistková skříňka 3 (červená) | |
| C1 | Systém alarmu proti krádeži |
| C2 | Modul řízení motoru |
| C5 | Klakson |
| C6 | Parkovací brzda |
| Číslo | Popis |
|---|---|
| C7 | Modul řízení sběrnice CAN (diagnostika) |
| C8 | Modul řízení ve stropě |
| C9 | Modul řízení systémů asistence řidiče |
| C10 | Modul řízení airbagu |
| C11 | Elektronická kontrola stability (ESC);
Systém prevence zablokování kol během brzdění (ABS). |
| C12 | Jednotka řízení klimatizace vzadu;
Diagnostický konektor; Senzor světla a deště. |
| C13 | Systém řízení klimatizace, topení a větrání;
Modul řízení elektrického systému vozidla. |
| C14 | Modul řízení předních dveří vpravo |
| C15 | Ventilátor klimatizace;
Modul řízení elektrického systému vozidla. |
| C16 | Nádrž tlaku brzdového systému |
| Panel pojistek 4 (černý) | |
| D2 | Prvky motoru;
Čerpadlo vody; Vyhřívaný senzor kyslíku. |
| D3 | Výfukové ventily;
Palivové vstřikovače; Nasávání vzduchu; Topení motoru. |
| D4 | Senzor NOx;
Senzor částic; Senzor biodieselu; Výfukové ventily. |
| D5 | Senzor světla brzdy |
| D6 | Ventily motoru;
Nastavení vačkového hřídele. |
| D7 | Vyhřívaný senzor kyslíku;
Senzor hmotnosti vzduchu. |
| D8 | Čerpadlo vody;
Čerpadlo s vysokým tlakem; Senzor hmotnosti vzduchu; Nastavení tlaku paliva. |
| D9 | Motorek startéru alternátoru 48V;
Čerpadlo vody 48V; Prvky motoru. |
| D10 | Senzor tlaku oleje;
Senzor teploty oleje. |
| D11 | Motorek startéru alternátoru 48V;
Čerpadlo vody 48V; Motorek startéru alternátoru 12V. |
| D12 | Ventily motoru;
Upevnění motoru. |
| D13 | Chlazení motoru |
| D14 | Modul řízení motoru;
Palivové vstřikovače. |
| D15 | Vyhřívaný senzor kyslíku;
Chlazení stlačeného vzduchu; Zapalovací cívky. |
| D16 | Čerpadlo paliva |

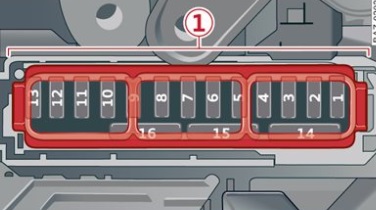

Pojistková skříňka v kabině
Přiřazení pojistek na levé straně přístrojové desky
| Číslo | Popis |
|---|---|
| A1 | Systém klimatizace, topení a větrání;
Senzor vnitřního vzduchu. |
| A2 | Audi Phonebox;
Externí anténa. |
| A3 | Systém řízení klimatizace, topení a větrání;
Systém parfémování; Senzor částic. |
| A4 | Head-up displej |
| A5 | Audi hudební rozhraní;
USB porty. |
| A7 | Zámek sloupku řízení |
| A8 | Dolní a horní displej |
| A9 | Přístrojová deska |
| A10 | Regulace hlasitosti |
| A11 | Spínač světla;
Ovládací panely. |
| A12 | Elektronika sloupku řízení |
| A14 | Modul řízení systému MMI Infotainment |
| A15 | Regulace sloupku řízení |
| A16 | Vyhřívání volantu |
Schéma pojistek v zavazadlovém prostoru
Přiřazení pojistek v zavazadlovém prostoru
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Panel pojistek 1 (černý) | |
| A1 | Správa tepla |
| A5 | Pneumatické odpružení |
| A6 | Automatická převodovka |
| A7 | Nastavení pravého zadního sedadla |
| A8 | Vyhřívání zadních sedadel |
| A9 | Zadní světla. |
| A10 | Napínač předního pásu na straně řidiče |
| A11 | Víko zavazadlového prostoru;
Modul řízení komfortního systému Zadní závěs; Palivová nádrž. |
| A12 | Modul řízení víka zavazadlového prostoru |
| Panel pojistek 2 (červený) | |
| B1 | Ventilátor zadního klimatizačního systému |
| B2 | Externí anténa |
| B3 | Čištění výfukových plynů;
Zvukový aktor. |
| B4 | Ovládací panel zadního klimatizačního systému |
| B5 | Světlo pravého tažného zařízení |
| B6 | Motor polohování tažného zařízení |
| B7 | Tažné zařízení |
| B8 | Světlo levého tažného zařízení |
| B9 | Zásuvka tažného zařízení;
Baterie s vysokým napětím. |
| B10 | Sportovní diferenciál |
| B11 | Čištění výfukových plynů. |
| Panel pojistek 3 (hnědý) | |
| C1 | Modul řízení systémů asistence řidiče |
| C2 | Audi Phonebox vzadu |
| C3 | Nastavení zadních sedadel |
| C4 | Boční asistent |
| C5 | Systém zábavy vzadu (tablet Audi) |
| C6 | Systém monitorování tlaku v pneumatikách |
| C7 | Systém nouzového připojení |
| C8 | Rádio přijímač pro stacionární vytápění;
Monitorování nádrže na palivo. |
| C9 | Páka automatické převodovky |
| C10 | TV tuner;
Modul řízení výměny dat. |
| C11 | Otevírání a startování vozidla (NFC) |
| C12 | Otevírání garážových vrat (Homelink) |
| C13 | Kamera na couvání;
Periferní kamery. |
| C14 | Otevírání a startování vozidla (NFC);
Zadní světla. |
| C15 | Nastavení levého zadního sedadla |
| Číslo | Popis |
|---|---|
| C16 | Napínač předního pásu na straně spolujezdce |
| Poistková skrinka 4 (černá) | |
| D1 | Větrání sedadel;
Vyhřívání zadních sedadel; Zpětné zrcátko; Chladnička; Diagnostický konektor. |
| D2 | Modul řízení sběrnice CAN (komunikace) |
| D3 | Akustický aktor |
| D4 | Vyhřívací ventil pro převodovku |
| D5 | Startování motoru;
Elektrický motor. |
| D7 | Aktivní pedál akcelerátora. |
| D8 | Asistent nočního vidění;
Aktivní odpružení. |
| D9 | Adaptivní asistent řízení |
| D11 | Asistent na křižovatkách;
Systémy asistence řidiče; Radarový systém; Systém kamer. |
| D12 | Generátor vnějších zvuků |
| D13 | USB porty |
| D14 | Pravý světlomet |
| D15 | Levý světlomet |
| Poistková skrinka 5 (červená) | |
| E1 | Aktívne odpruženie. |
| E2 | Servisní spínač. |
| E3 | Chladnička |
| E4 | Systém elektrického pohonu |
| E5 | Brzdový systém |
| E6 | Čerpadlo vody s vysokým napětím. |
| E7 | Dodatečná kontrola klimatizace, topení a větrání |
| E8 | Kompresor klimatizace. |
| E9 | Modul řízení dodatečné baterie |
| E10 | Baterie s vysokým napětím. |
| E11 | Nabíječka s vysokým napětím |
| E14 | Tepelná správa. |
| E15 | Tepelná správa. |
| Poistková skrinka 6 (bílá) | |
| F1 | Vyhřívání středového opěrky zadního sedadla |
| F2 | Otevíratelná střecha vzadu |
| F3 | CD/DVD přehrávač |
| F5 | AC zásuvka |
| F6 | Napínač bezpečnostního pásu na zadním sedadle na straně spolujezdce |
| F7 | Vyhřívání středového opěrky předního sedadla |
| F8 | Vyhřívání zadních opěrek nohou |
| F11 | Dálkové ovládání zadního sedadla |
| F12 | Napínač bezpečnostního pásu na zadním sedadle na straně řidiče |
O Audi A8 D5 (2018-2021)
Model Audi A8 D5, vyráběný v letech 2018 až 2021, představuje vrchol luxusu a technologie v segmentu luxusních sedanů. Tento model je známý svým elegantním designem, pokročilými technologiemi a vysokou úrovní komfortu. Audi A8 D5 nabízí různé možnosti motorů, včetně benzínových a dieselových variant, přičemž nejvýkonnější verze jsou vybaveny motorem V8. Vozidlo je vybaveno pokročilými systémy asistence řidiče, které zvyšují bezpečnost a pohodlí během jízdy. Interiér je prostorný a luxusně zařízený, s důrazem na detaily a kvalitní materiály.
Schéma pojistkové skříňky Audi A8 D5
Tato stránka zobrazuje schéma pojistkové skříňky pro model Audi A8 D5, která je klíčová pro údržbu a opravy elektrických systémů vozidla. V tomto modelu jsou pojistkové skříňky typicky umístěny v prostoru pod kapotou a v interiéru, nejčastěji na straně řidiče nebo spolujezdce. Schémata obsahují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je neodmyslitelnou součástí elektrického systému a správné pochopení jejího schématu je nezbytné pro efektivní údržbu vozidla.
