Mercedes-Benz CLA C117 (2014-2019) – pojistková skříňka
Mercedes-Benz CLA C117 (2014-2019) – schéma pojistek
Rok výroby: 2014, 2015, 2016, 2017, 2018, 2019.
Pojistky zapalovače cigaret (zásuvka napájení) v Mercedes-Benz CLA-Class jsou pojistky 70 (zásuvka zadního středového panelu), 71 (zásuvka v zavazadlovém prostoru) a 73 (zásuvka zapalovače cigaret vpředu, zásuvka vnitřního napájení) v pojistkové skříňce v prostoru pro cestující.

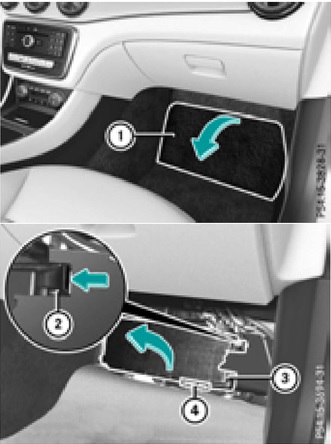

Umístění pojistkové skříňky
Pojistková skříňka se nachází pod podlahou blízko sedadla spolujezdce.
Odstraňte rohože.
Zvedněte kryt perforované podlahy (1) ve směru šipky.
Pro odstranění krytu (3) stiskněte zámek (2).
Ohněte kryt (3) směrem k šipce až k háku.
Odstraňte kryt (3) dopředu.
Tabulka uspořádání pojistek (4) se nachází v dolním pravém rohu krytu (3).

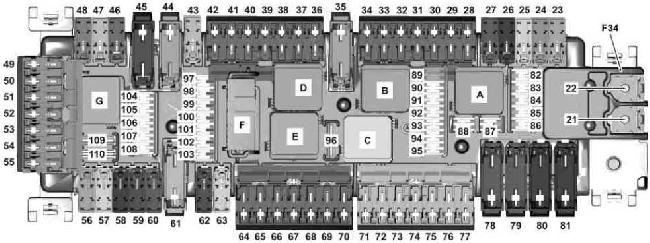

Schéma pojistkové skříňky
Přiřazení pojistek a relé v prostoru pro cestující
| Č. | Popis | Ampéry [A] |
|---|---|---|
| Č. | Popis | Ampéry [A] |
| 21 | Týká se motoru Diesel:
Zesilovač topení PTC |
150 |
| 22 | Dodatečné relé baterie pro funkci ECO start / stop | 200 |
| 23 | Ovladač předních dveří vlevo | 30 |
| 24 | Ovladač předních dveří vpravo | 30 |
| 25 | Jednotka řízení SAM | 30 |
| 26 | Další konektor baterie ECO start / stop | 10 |
| 27 | Modul pojistek a relé motorového prostoru | 30 |
| 28 | Jednotka řízení generátoru zvuku ve vozidle | 5 |
| 29 | do 02.11.2014:
Zásuvka pro přívěs; stav k 03.11.2014: Jednotka řízení rozpoznávání přívěsu. |
15 |
| 30 | Jednotka řízení rozpoznávání přívěsu | 5 |
| 31 | 4MATIC:
Ovladač pohonu všech kol. |
5 |
| 32 | Jednotka řízení modulu směrovky | 5 |
| 33 | Ovládací panel Audio / COMAND | 5 |
| 34 | Jednotka řízení a provozu ACC | 7,5 |
| 35 | Vyhřívání zadního okna | 40 |
| 36 | Jednotka řízení sedadla řidiče;
Jednotka řízení nastavení bederní opěrky sedadla řidiče. |
7,5 |
| 37 | Displej Audio / COMAND | 7,5 |
| 38 | Jednotka řízení systému dodatečného udržení | 7,5 |
| 39 | Jednotka řízení panelu ovládání | 10 |
| 40 | Platné pro motor 651 (nařízení o emisích EU6):
Jednotka řízení hnacího ústrojí |
15 |
| 41 | Modul řízení panoramatického střešního okna | 30 |
| 42 | Rádio
(Audio 5 USB, Audio 20 CD, Audio 20 CD s CD měničem); Jednotka řízení COMAND. |
5 |
| 42 | Rádio (Rádio 20, Audio 20 USB) | 25 |
| 43 | Jednotka řízení parkovacího systému | 5 |
| 44 | Navíječ nouzového napětí přední levý | 40 |
| 45 | Navíječ nouzového napětí přední pravý | 40 |
| 46 | Jednotka řízení předního sedadla spolujezdce;
Jednotka řízení nastavení bederní opěrky sedadla spolujezdce. |
7,5 |
| 47 | Navigační modul | 7,5 |
| 47 | Jednotka řízení systému adaptivního tlumení | 25 |
| 48 | Nepoužívá se | – |
| 49 | Jednotka řízení pro kit na ovládání pro iPhone® | 7,5 |
| 49 | Motor ventilátoru COMAND | 5 |
| 50 | Jednotka řízení krytu kamery | 5 |
| 51 | Nepoužívá se | – |
| 52 | Nepoužívá se | – |
| 53 | Nepoužívá se | – |
| 54 | Nepoužívá se | – |
| 55 | Modul komunikace telematických služeb;
Jednotka řízení KEYLESS-GO. |
5 |
| 56 | Jednotka řízení modulu směrovky | 10 |
| 57 | Asistent udržení jízdního pruhu:
jednotka řízení multifunkčního vozidla pro speciální použití. |
30 |
| 57 | Speciální vozidlo:
jednotka řízení multifunkčního vozidla pro speciální použití. |
7.5 |
| 58 | Pojistková skříňka vozidla pro nouzové situace | 30 |
| 59 | Ovládání předního sedadla spolujezdce, uni | 30 |
| 60 | Jednotka řízení sedadla řidiče | 30 |
| 61 | Jednotka řízení zesilovače audio systému | 40 |
| 62 | Týká se převodovky 711:
Elektrický zámek řízení. |
20 |
| 63 | Jednotka řízení systému napájení | 25 |
| 64 | Jednotka řízení elektroniky pro platbu;
Jednotka řízení určená pro komunikaci na krátké vzdálenosti. |
1 |
| 65 | Světlo v odkládací schránce | 5 |
| 66 | Pojistková skříňka vozidla pro nouzové situace | 15 |
| 67 | Nepoužívá se | – |
| Č. | Popis | Ampéry [A] |
|---|---|---|
| 68 | Nepoužívá se | – |
| 69 | Nepoužívá se | – |
| 70 | Zásuvka středové konzoly vzadu | 25 |
| 71 | Zásuvka zavazadlového prostoru | 25 |
| 72 | Zapalovač cigaret vpředu s osvětlením popelníku;
Zásuvka napájení uvnitř vozidla. |
25 |
| 73 | Ovladač elektrické parkovací brzdy | 30 |
| 74 | Ovladač elektrické parkovací brzdy | 30 |
| 75 | Řídicí jednotka rozpoznávání přívěsu | 20 |
| 76 | Řídicí jednotka rozpoznávání přívěsu | 25 |
| 77 | Řídicí jednotka rozpoznávání přívěsu | 25 |
| 78 | Ovladač víka zavazadlového prostoru / zadního víka;
Pojistková skříňka vozidla pro nouzové situace. |
40 |
| 79 | Řídicí jednotka SAM | 40 |
| 80 | Řídicí jednotka SAM | 40 |
| 81 | Regulátor ventilátoru | 40 |
| 82 | Řídicí jednotka ovládacího panelu | 10 |
| 83 | Řídicí jednotka elektronického blokování zapalování | 7,5 |
| 86 | Zesilovač antény FM, AM a CL [ZV]
od 01.06.2016: Zesilovač/kompenzátor antény mobilního telefonního systému |
5 |
| 87 | Diagnostický konektor | 10 |
| 88 | Sada ukazatelů | 10 |
| 89 | Spínač vnějších světel | 5 |
| 90 | Inteligentní radarový senzor levého zadního nárazníku;
Inteligentní radarový senzor pro pravý zadní nárazník. |
5 |
| 91 | Spínač monitorování akce pedálu;
Spínač osvětlení prostoru pro nohy. |
5 |
| 92 | Řídicí jednotka systému napájení | 5 |
| 93 | Ovladač elektrické parkovací brzdy | 5 |
| 94 | Řídicí jednotka systému doplňkového udržení | 7,5 |
| 95 | Rozpoznávání obsazenosti předního sedadla spolujezdce a
řídicí jednotka systému detekce hmotnosti ACSR (WSS) |
7,5 |
| 96 | Motor stěrače zadního víka | 15 |
| 97 | Elektrický konektor nabíječky | 5 |
| 98 | Řídicí jednotka SAM | 5 |
| 99 | Řídicí jednotka monitorování tlaku pneumatik | 5 |
| 100 | Platné pro motor 133:
PŘÍMÉ VÝBĚROVÉ ROZHRANÍ |
5 |
| 101 | 4MATIC:
Ovladač pohonu všech kol |
10 |
| 102 | Přijímač dálkového ovládání stacionárního ohřívače
Platné pro vozidla AMG od 01.09.2015: Řídicí jednotka režimu přenosu od 01.06.2016: Spínač antény pro telefon a ohřívání |
5 |
| 103 | Řídicí jednotka systému nouzového volání;
Komunikační modul telematických služeb; Řídicí jednotka HERMES. |
5 |
| 104 | Řídicí jednotka multimediálního rozhraní;
Multimediální připojovací modul. |
5 |
| 105 | Řídicí jednotka digitálního audio vysílání;
Řídicí jednotka digitálního satelitního audio rádia (SDAR). |
5 |
| 105 | Modul ladidla | 7,5 |
| 106 | Multifunkční zařízení | 5 |
| 107 | Digitální TV tuner | 5 |
| 108 | až do 31.05.2016:
Kamera pro couvání. |
5 |
| 108 | od 01.06.2016:
Kamera pro couvání. |
7,5 |
| 109 | Elektrický konektor nabíjecí zásuvky | 20 |
| 110 | Ovladač rádia COMAND;
Ovladač zvuku motoru. |
30 |
| Relé | ||
| A | Obvod 15 relé | |
| B | Relé stěrače vzadu | |
| C | Obvod relé 15R2 | |
| D | Relé vyhřívání zadního skla | |
| E | Obvod 15R1 relé | |
| F | Obvod relé 30g | |
| G | Nepoužívá se |

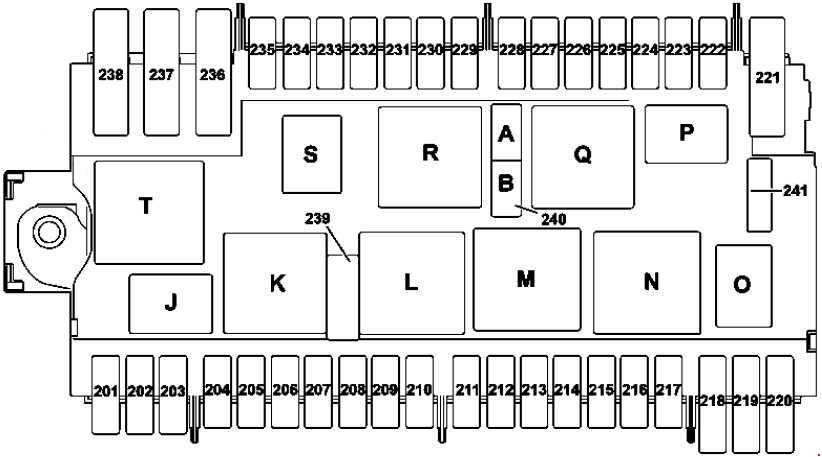

Pojistková skříňka v motorovém prostoru
| Číslo | Popis | Ampéry [A] |
| 201 | Siréna upozornění | 5 |
| 202 | Řídicí jednotka stacionárního vytápění | 20 |
| 203 | Světlomet LED:
Jednotka předního světla vpravo |
15 |
| 204 | Elektronická řídicí jednotka programu stability | 25 |
| 205 | Klaksón vlevo;
Klaksón vpravo. |
15 |
| 206 | Platí pro motor 651:
Řídicí jednotka CDI; Platí pro motor 607: Řídicí jednotka systému přenosu. |
5 |
| 207 | Týká se naftového motoru:
Relé obvodu 87M |
5 |
| 208 | Platí pro motory 133, 607:
Relé obvodu 87 |
7,5 |
| 209 | Světlomet LED:
Jednotka předního světla vlevo |
15 |
| 210 | Vyhřívané relé předního čelního skla | 5 |
| 211 | Není použito | – |
| 212 | Platí pro motory 133, 270:
Připojovací rukáv, obvod 87M3; Platí pro motor 651: Vyhřívací prvek výfukového potrubí; Vyhřívací prvek termostatu chladicí kapaliny; Bypass ventil radiátoru recirkulace výfukových plynů; Platí pro motor 607 (norma na emise EU5): Senzor kyslíku před katalyzátorem; Polohač tlaku přeplňování; Platí pro motor 607 (norma na emise EU6): Senzor kyslíku před katalyzátorem; Platí pro motor 607: Řídicí jednotka CDI. |
15 |
| 213 | Platí pro motory 133, 270, 651:
Připojovací rukáv, obvod 87 M2e; Platí pro motor 607 (norma na emise EU5): Vačkový hřídel; Senzor Hall; Řídicí jednotka CDI; Ventil pro kontrolu množství; Platí pro motor 607 (Norma na emise EU6): Senzor kyslíku za katalyzátorem; Řídicí jednotka CDI; |
15 |
| 214 | Platí pro motory 133, 270, 651:
Připojovací rukáv, obvod 87 M4e. |
10 |
| 215 | Platí pro benzínový motor:
Zapalovací cívka válce 1; Zapalovací cívka válce 2; Zapalovací cívka válce 3; Zapalovací cívka válce 4; Zapalovací cívka válce 4; Platí pro motor 651: Ventil pro kontrolu množství; Platí pro motor 607: Řídicí jednotka CDI; Polohač tlaku přeplňování; Ventil pro kontrolu množství; |
20 |
| 216 | Platí pro benzínový motor:
Řídicí jednotka ME-SFI; Platí pro motor 607: Řídicí jednotka systému přenosu. |
5 |
| 217 | Platí s převodovkou 724:
Úplně integrovaná dvouspojková převodovka řídicí jednotka převodovky, |
25 |
| 218 | Elektronická řídicí jednotka programu stability | 5 |
| 219 | Není použito | – |
| 220 | Čerpadlo cirkulace chladicí kapaliny pro převodovku | 10 |
| 221 | Není použito | – |
| 222 | Není použito | – |
| 223 | Není použito | – |
| 224 | Elektronický regulátor DISTRONIC;
Regulátor COLLISION PREVENTION ASSIST. |
7,5 |
| 225 | Není použito | – |
| 226 | Není použito | – |
| 227 | Není použito | – |
| 228 | Nepoužívané | – |
| 229 | Světlomet přední levý | 5 |
| 230 | Řídicí jednotka elektronického programu stability | 5 |
| 231 | Světlomet přední pravý | 5 |
| 232 | Řídicí jednotka světlometů | 15 |
| 233 | Nepoužívané | – |
| 234 | Platné pro motor 607:
Řídicí jednotka systému přenosu |
5 |
| 235 | Platné pro motor 607:
Motor ventilátoru; Aktuátor lamel chladiče. |
7,5 |
| Platné pro motor 133:
Čerpadlo cirkulace chladiče vzduchu pro přeplňování; Čerpadlo cirkulace chladiče vzduchu pro přeplňování. |
7,5 | |
| 236 | Řídicí jednotka SAM | 40 |
| 237 | Řídicí jednotka elektronického programu stability | 40 |
| 238 | Přední vyhřívané čelní sklo | 50 |
| 239 | Rychlost stěrače 1/2 relé | 30 |
| 240A | Relé okruhu startovacího motoru 50 | 25 |
| 240B | Relé okruhu 15 (není zablokováno) | 25 |
| 241 | Nepoužívané | 7,5 |
| Relé | ||
| J | Relé klaksonu | |
| K | Rychlost stěrače 1/2 relé | |
| L | Relé zapnutí/vypnutí stěračů čelního skla | |
| M | Relé okruhu startovacího motoru 50 | |
| N | Relé okruhu 87M | |
| O | ECO start/stop: relé čerpadla cirkulace chladicí kapaliny převodovky | |
| P | Relé rezervy (F58kP) | |
| Q | Relé okruhu 15 (není zablokováno) | |
| R | Okruh 15 relé | |
| S | Okruh 87 relé | |
| T | Vyhřívané relé předního čelního skla | |
Přední elektrická pojistková skříňka
| Číslo | Popis | Ampér [A] |
| 1 | Alternátor | 300 |
| 2 | Pojistková skříňka vnitřního vozidla | 200 |
| Týká se naftového motoru:
Pojistková skříňka vnitřního vozidla |
250 | |
| 3 | Ovladač elektrického posilovače řízení | 100 |
| 4 | Řídicí jednotka SAM | 40 |
| 5 | Motor ventilátoru | 80 |
| 6 | Platí pro motor 607:
Řídicí jednotka vytápění paliva |
70 |
| 7 | Platí pro motor 607 (normativa o emisích EU5):
Řídicí jednotka regenerativního vytápění DPF |
125 |
| 8 | Platí pro motory 607, 651:
Výstupní stupeň vytápění |
100 |
| Relé | ||
| F32k1 | Relé odpojení | |
