Mercedes-Benz Trieda S A217/C217/W222 (2014-2019…) – pojistková skříňka
Mercedes-Benz Třída S A217/C217/W222 (2014-2019…) – schéma pojistkové skříňky
Rok výroby: 2014, 2015, 2016, 2017, 2018, 2019
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Třída S C217 (2014-2018) je pojistka 460 v pojistkové skříňce (zadní).

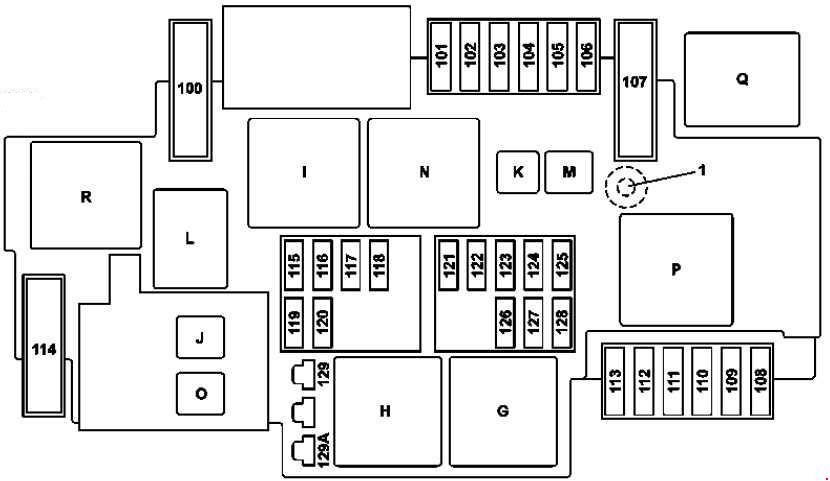

Pojistková skříňka a relé v motorovém prostoru
| Číslo | Popis | Ampéráž [A] |
| 100 | Hybrid:
vakuové čerpadlo |
40 |
| 101 | Propojovací spoj, obvod 87/2 | 15 |
| 102 | Propojovací spoj, obvod 87/2 | 20 |
| 103 | Konektor, obvod 87M4 | 15 |
| 104 | Konektor, obvod 87M3 | 15 |
| 105 | Platné pro převodovku 722.9:
Řídicí jednotka čerpadla pomocného oleje převodovky |
15 |
| 106 | Stacionární vytápění stěračů | 25 |
| 107 | Týká se motorů 277, 279:
Elektrické připojení startovacího motoru/vzduchového čerpadla |
60 |
| 108 | Důležité pro dynamický LED reflektor SAE pro jízdu vpravo nebo dynamický LED reflektor ::
přední optická skupina vlevo; přední optická skupina vpravo; důležité bez dynamického LED reflektoru SAE pro jízdu vpravo nebo dynamického LED reflektoru :: Přední optická skupina vpravo. |
20 |
| 109 | Motor stěračů | 30 |
| 110 | Platné pro kód SAE dynamický LED reflektor pro jízdu vpravo nebo dynamický LED reflektor ::
Přední reflektor vlevo; Přední reflektor vpravo; Platné bez dynamického LED reflektoru SAE pro jízdu vpravo nebo dynamického LED reflektoru :: Přední reflektor vlevo. |
20 |
| 111 | Startovací motor | 30 |
| 112 | Modul pojistek a relé motoru | 5 |
| 113 | Rezerva | – |
| 114 | Kompresor AIRmatic | 40 |
| 115 | Klakson vlevo Klakson vpravo | 15 |
| 116 | Hybrid:
Relé vakuového čerpadla |
5 |
| 117 | Rezerva | – |
| 118 | Hybrid:
Řídicí jednotka programu elektronické stability |
5 |
| 119 | Propojovací spoj obvod 87 / C2 | 15 |
| 120 | Propojovací spoj obvod 87 / C1 | 7,5 |
| 121 | Jednotka elektronické kontroly programu stability | 5 |
| 122 | Hybrid:
Relé HYBRID. |
5 |
| 123 | Jednotka kontroly asistenta nočního vidění | 5 |
| 124 | Hybrid:
Elektrické připojení kabiny a motorového prostoru. |
5 |
| 125 | Jednotka přední kontroly SAM | 5 |
| 126 | Kontrola systému pohonu;
Platí pro naftový motor: Jednotka kontroly CDI; Vztahuje se na benzínový motor: Jednotka kontroly ME-SFI [ME]. |
5 |
| 127 | Rezerva | – |
| 128 | Spínač vnějších světel | 5 |
| 129A | Hybrid:
obvod startovacího motoru 50 relé |
30 |
| 129B | Platí s výjimkou hybridního:
relé 50 obvod startování |
30 |
| Relé | ||
| G | Relé 15 v motorovém prostoru | |
| H. | Relé 50 startovacího motoru | |
| I | Relé čerpadla vakuového brzdění | |
| J | Hybrid:
relé HYBRID |
|
| K. | Relé čerpadla oleje převodovky | |
| L | Relé klaksonu | |
| M | Relé ohřívače ve stacionární poloze stěračů | |
| N | Obvod relé 87 M. | |
| O | Platí s výjimkou hybridního:
relé 15 obvod startovacího motoru |
|
| P. | Relé sekundárního vstřikování vzduchu | |
| Q | Hybrid:
relé vakuového čerpadla |
|
| R | Relé AIRmatic | |
P panel pojistek palubní desky
| Číslo | Popis | Ampéráž [A] |
| 200 | Řídicí jednotka přední SAM | 40 |
| 201 | Řídicí jednotka přední SAM | 40 |
| 202 | Siréna upozornění | 5 |
| 203 | W222:
Ovladač vyhřívání sedadla řidiče |
30 |
| 204 | Diagnostický konektor | 5 |
| 205 | Elektronická řídicí jednotka zapalování | 7,5 |
| 206 | Analogové hodiny | 5 |
| 207 | Řídicí jednotka klimatizace | 20 |
| 208 | Sada ukazatelů | 7,5 |
| 209 | Ovládací panel přední klimatizace | 5 |
| 210 | Řídicí jednotka modulu směrovky | 10 |
| 211 | Rezerva | – |
| 212 | Rezerva | – |
| 213 | Jednotka elektronické kontroly programu stability | 25 |
| 214 | Rezerva | – |
| 215 | Rezerva | – |
| 216 | Rezerva | – |
| 217 | Japonská verze:
Jednotka kontroly věnovaná komunikaci na krátké vzdálenosti |
5 |
| 218 | Dodatečná jednotka kontroly systému udržování | 5 |
| 219 | Jednotka kontroly systému detekce hmotnosti (WSS);
Rozpoznání obsazení předního sedadla spolujezdce a ACSR. |
5 |
| 220 | Relé MAGIC VISION CONTROL | 15 |
| Relé | ||
| D | Relé MAGIC VISION CONTROL | |
| E | Rezervní relé | |
| F | Relé, obvod 15R | |
Pojistková skříňka v prostoru pro nohy cestujícího
- Circuito 30 “E1” připojení
- Circuito 30g Připojení “E2”
| Č. | Popis | Ampéráž [A] |
| 301 | Tachometr se zrcadlem | 5 |
| 302 | Ovladač předních dveří vpravo | 30 |
| 303 | W222:
Ovladač zadních dveří vlevo; C217, A217: Ovladač zadního. |
30 |
| 304 | W222:
Ovladač zadních dveří vpravo; C217, A217: Ovladač zadního. |
30 |
| 305 | Ovládací jednotka sedadla řidiče | 30 |
| 306 | Ovládací jednotka předního sedadla spolujezdce | 30 |
| 307 | W222:
Inteligentní modul servo pro DIRECT SELECT |
30 |
| C217, A217:
Ovladač vyhřívání sedadla řidiče |
30 | |
| 308 | Ovladač vyhřívání předního sedadla spolujezdce | 30 |
| 309 | Ovládací jednotka systému nouzového volání;
Modul komunikace telematických služeb; Ovládací jednotka HERMES. |
5 |
| 310 | Ovládací jednotka stacionárního topení | 25 |
| 311 | Motor zadního ventilátoru | 10 |
| 312 | Ovládací jednotka ovládacího panelu nad hlavou | 10 |
| 313 | Hybrid a Hybrid Plus:
Ovládací jednotka výkonové elektroniky |
10 |
| 314 | A217:
Systém upozornění proti krádeži (určený v koordinaci) |
7,5 |
| 315 | Ovládací jednotka pohonného ústrojí;
Platné pro benzínový motor: Ovládací jednotka ME-SFI; Platné pro motor 642, 651: Ovládací jednotka CDI. |
10 |
| 316 | Rezerva | – |
| 317 | W222:
Modul ovládání panoramatické střechy; C217, A217: Ovladač MAGIC SKY CONTROL. |
30 |
| 318 | Displej Audio/COMAND | 15 |
| 319 | Modul ovládání panoramatické střechy;
C217, A217: Modul ovládání sluneční clony panoramatické. |
30 |
| 320 | Řídicí jednotka Active Body Control;
Řídicí jednotka AIRmatic (funguje s výjimkou Active Body Control). |
15 |
| 321 | C217, A217:
Inteligentní modul servo pro DIRECT SELECT |
20 |
| 322 | Řídicí jednotka COMAND | 15 |
| 323 | Řídicí jednotka systému dodatečného udržování | 7,5 |
| MF1 / 1 | Řídicí jednotka určená pro komunikaci na krátké vzdálenosti |
7,5 |
| MF1 / 2 | Multifunkční monochromatická kamera
Multifunkční stereofonická kamera |
7,5 |
| MF1 / 3 | Senzor deště a světla s dodatečnými funkcemi;
Kontrolér na ovládacím panelu. |
7,5 |
| MF1 / 4 | Řídicí jednotka sedadla řidiče | 7,5 |
| MF1 / 5 | Řídicí jednotka předního sedadla spolujezdce | 7,5 |
| MF1 / 6 | Řídicí jednotka modulu směrovky | 7,5 |
| MF2 / 1 | Generátor difuzérů vůně | 5 |
| MF2 / 2 | Ovládací panel Audio/COMAND;
Dotyková plocha. |
5 |
| MF2 / 3 | Řídicí jednotka elektronického programu stability | 5 |
| MF2 / 4 | Displej Heads-up | 5 |
| MF2 / 5 | Hybrid a Hybrid Plus:
Elektrický kompresor chladicí kapaliny |
5 |
| MF2 / 6 | Rezerva | – |
| MF3 / 1 | Řídicí jednotka předního SAM | 5 |
| MF3 / 2 | Řídicí jednotka radarových senzorů | 5 |
| MF3 / 3 | Motor ventilátoru COMAND | 5 |
| MF3 / 4 | Skupina tlačítek na přístrojové desce na straně řidiče;
Skupina tlačítek na centrálním panelu přístrojové desky. |
5 |
| MF3 / 5 | Řídicí jednotka klimatizace vzadu | 5 |
| MF3 / 6 | od 01.06.2016:
Spínač antény pro telefon a stacionární ohřívač. |
5 |

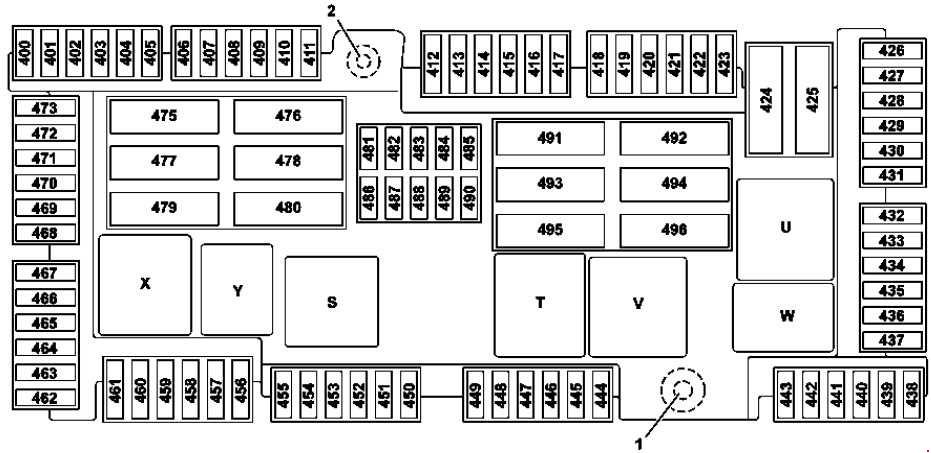

Pojistková skříňka a relé zadní
- Obvod 30 “E1” připojení
- Obvod 30g Připojení “E2”
| Nr | Popis | Ampéráže [A] |
| 400 | Jednotka řízení systému parkování
(aktivní asistent parkování nebo kamera s 360 stupňovým zobrazením) |
10 |
| 401 | Kontrolér kapoty | 5 |
| 402 | Kontrolér zadního zábavního systému | 7,5 |
| 403 | Rezerva | – |
| 404 | Kontrolér vyhřívání opěrky rukou | 7,5 |
| 405 | Přístroj Sound Control System;
Zesilovač; Kontrolér tweeteru levých předních dveří; Kontrolér tweeteru pravých předních dveří. |
7,5 |
| 406 | Rezerva | – |
| 407 | Rezerva | – |
| 408 | Modul ladicí | 5 |
| 409 | Jednotka řízení kamery s 360°;
Kamera pro couvání. |
5 |
| 410 | Jednotka řízení krytu kamery | 5 |
| 411 | Jednotka řízení monitoru tlaku pneumatik | 5 |
| 412 | Kontrolér vyhřívání zadního sedadla | 7,5 |
| 413 | Displej zadní levý;
Displej zadní pravý. |
10 |
| 414 | Mobilní telefon zadní systém anténa zesilovač/kompenzátor
Modul telefonu s Bluetooth ® (profil SAP) |
7,5 |
| 415 | Rezerva | – |
| 416 | Rezerva | – |
| 417 | Jednotka řízení rozpoznávání přívěsu | 20 |
| 418 | Rezerva | – |
| 419 | Rezerva | – |
| 420 | Jednotka řízení DC / AC převodníku | 30 |
| 421 | Vícestĺpcová pneumatická pumpa se sedadlem | 30 |
| 422 | W222:
Kontrolér pravých zadních dveří |
30 |
| 423 | Rezerva | – |
| 424 | Jednotka řízení zadního SAM | 40 |
| 425 | Rezerva | – |
| 426 | Zesilovač basových reproduktorů | 30 |
| 427 | Kontrolér vyhřívání opěrky rukou | 20 |
| 428 | Jednotka řízení rozpoznávání přívěsu | 15 |
| 429 | Zadní držák na pohár | 10 |
| 430 | Zapalovač s osvětlením popelníku, zadní;
Zapalovač s osvětlením centrální konzoly zadní; Zásuvka centrální konzoly zadní levé 12V (balík popelníku/balík pro kuřáky). |
15 |
| 431 | Chladnička na zadním opěradle | 15 |
| 432 | Jednotka řízení zadního SAM | 10 |
| 433 | Jednotka řízení AdBlue ® | 25 |
| 434 | Jednotka řízení AdBlue ® | 15 |
| 435 | Jednotka řízení AdBlue ® | 20 |
| 436 | Zadní držák na pohár | 20 |
| 437 | Rezerva | – |
| 438 | C217 s motorem 157:
Motor aktivátoru pravého výfukového ventilu |
7,5 |
| 439 | C217 s motorem 157:
Motor aktivátoru levého výfukového ventilu |
7,5 |
| 440 | Rezerva | – |
| 441 | Rezerva | – |
| 442 | Rezerva | – |
| 443 | Rezerva | – |
| 444 | Rezerva | – |
| 445 | Stacionární rádiový přijímač pro dálkové vytápění | 5 |
| 446 | Zesilovač antény FM 1, AM, CL [ZV] a KEYLESS-GO | 5 |
| 447 | Hybrid:
Jednotka řízení systému správy baterie. |
7,5 |
| 448 | Rezerva | – |
| 449 | Rezerva | – |
| 450 | Rezerva | – |
| 451 | Zásuvka přívěsu | 15 |
| 452 | Senzor radar zadního nárazníku vlevo;
Senzor radar zadního nárazníku vpravo; Centrální radarový senzor zadního nárazníku. |
5 |
| 453 | Senzor radar předního nárazníku vlevo;
Senzor radar předního nárazníku vpravo; Kontrolér COLLISION PREVENTION ASSIST. |
5 |
| 454 | Jednotka řízení AdBlue ® ;
Jednotka řízení systému napájení. |
5 |
| 455 | Integrovaný kontrolér převodovky | 15 |
| 456 | Rezerva | – |
| 457 | Týká se baterie s lithiovými ionty:
Kondenzátor startovací baterie. |
7,5 |
| 458 | Rezerva | – |
| 459 | Rezerva | – |
| 460 | Přední zapalovač s osvětlením popelníku | 15 |
| 461 | Vývod pravého středového konzoly zadního 12 V;
12 V vývod DC / AC převodníku jednotky řízení. |
15 |
| 462 | Vývod zavazadlového prostoru | 15 |
| 463 | Rezerva | – |
| 464 | Jednotka řízení rozpoznávání přívěsu | 20 |
| 465 | Kontrolér elektrické parkovací brzdy | 30 |
| 466 | Kontrolér levých předních dveří | 30 |
| 467 | Jednotka řízení KEYLESS-GO | 10 |
| 468 | Kontrolér elektrické parkovací brzdy | 30 |
| 469 | Jednotka řízení systému napájení | 25 |
| 470 | Kontrolér vyhřívání levého zadního sedadla;
Kontrolér vyhřívání zadního sedadla. |
30 |
| 471 | Kontrolér vyhřívání pravého zadního sedadla | 30 |
| 472 | C217, A217:
Jednotka řízení zadní |
30 |
| 473 | Jednotka řízení rozpoznávání přívěsu | 20 |
| 475 | Jednotka řízení zesilovače audio systému | 40 |
| 476 | Jednotka řízení zesilovače audio systému | 40 |
| 477 | Aktivní jednotka řízení bezpečnostního pásu;
C217, A217: Jednotka řízení zadní. |
40 |
| 478 | Kontrolér levého zadního sedadla | 30 |
| 479 | Aktivní jednotka řízení spony bezpečnostního pásu | 40 |
| 480 | Kontrolér pravého zadního sedadla | 30 |
| 481 | Přední naviják levého nouzového napětí | 5 |
| 482 | W222:
Jednotka řízení MAGIC SKY CONTROL |
5 |
| C217, A217:
Jednotka řízení MAGIC SKY CONTROL |
7,5 | |
| 483 | Přední naviják pravého nouzového napětí | 5 |
| 484 | Kontrolér pravého zadního sedadla;
Kontrolér levého zadního sedadla. |
7,5 |
| 485 | Aktivní jednotka řízení spony bezpečnostního pásu | 5 |
| 486 | Hybrid:
Jednotka řízení systému správy baterie; Jednotka řízení výkonové elektroniky. |
10 |
| 487 | Kontrolér elektrické parkovací brzdy | 5 |
| 488 | Jednotka řízení zadní SAM | 5 |
| 489 | Senzor radar přední s dlouhým dosahem | 5 |
| 490 | Pneumatická pumpa multikolona se sedadlem | 5 |
| 491 | Kontrolér kapoty | 40 |
| 492 | Přední naviják pravého nouzového napětí | 40 |
| 493 | Rezerva | – |
| 494 | Jednotka řízení zadní SAM | 40 |
| 495 | Vyhřívání zadního skla | 40 |
| 496 | Přední naviják levého nouzového napětí | 40 |
| Relé | ||
| S | Relé 15 kabiny | |
| T | Relé vyhřívání zadního skla | |
| U | Držák na nápoje v druhé řadě sedadel a relé zásuvek | |
| V | Relé AdBlue ® | |
| W | Obvod 15R relé | |
| X | 1. řada sedadel / skříňka chladničky zavazadlového prostoru a relé zásuvek | |
| Y | Relé rezervy | |
O Mercedes-Benz Classe S A217/C217/W222 (2014-2019…)
Mercedes-Benz Classe S A217/C217/W222, vyráběný v letech 2014 až 2019, představuje vrchol luxusu a technologie v automobilovém průmyslu. Tento model je známý svým elegantním designem, vysokou úrovní komfortu a pokročilými technologickými funkcemi. Vozidlo je dostupné s různými motorizacemi, včetně výkonných benzínových a naftových motorů, jakož i hybridních verzí. Interiér je vybaven nejmodernějšími technologiemi, jako jsou digitální přístrojové panely, pokročilé asistenční systémy a prvotřídní materiály, které zaručují maximální komfort pro řidiče i pasažéry.
Schéma pojistkové skříňky Mercedes-Benz Classe S A217/C217/W222
Tato stránka zobrazuje schéma pojistkové skříňky pro model Mercedes-Benz Classe S A217/C217/W222. V tomto vozidle jsou pojistkové skříňky typicky umístěny v motorovém prostoru, v interiéru pod přístrojovou deskou a v zavazadlovém prostoru. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a správném používání.
