Mercedes-Benz Třídy S A217 (2014-2018) – pojistková skříňka

Mercedes-Benz Třída S A217 (2014-2018) – schéma pojistkové skříně

Rok výroby: 2014, 2015, 2016, 2017, 2018.

Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes Třída S A217 (2014-2018) je pojistka 430 a 460 v zadní pojistkové skříni.

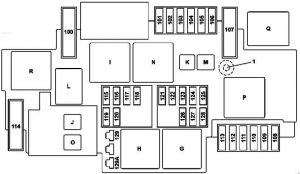

Pojistková skříňka a relé v motorovém prostoru

Č.	Popis	Ampéráž
100	Hybrid:  podtlakové čerpadlo	40
101	Spojka, obvod 87/2	15
102	Spojka, obvod 87/2	20
103	Konektor, obvod 87M4	15
104	Konektor, obvod 87M3	15
105	Platí pro převodovku 722.9:  Řídicí jednotka pomocného olejového čerpadla	15
106	Vyhřívání stěrače	25
107	Týká se motorů 277, 279:  Elektrické připojení startéru / vzduchového čerpadla	60
108	Důležité pro dynamické LED světlomety SAE pro pravostranný provoz nebo dynamické LED světlomety: přední optická skupina levá přední optická skupina pravá platí bez dynamického LED světlometu SAE pro pravostranný provoz nebo dynamického LED světlometu: přední optická skupina pravá	20
109	Motor stěrače	30
110	Platí pro kód SAE dynamického LED světlometu pro pravostranný provoz nebo dynamického LED světlometu: Přední světlomet levý Přední světlomet pravý Platí bez dynamického LED světlometu SAE pro pravostranný provoz nebo dynamického LED světlometu: Přední světlomet levý	20
111	Startér	30
112	Modul pojistek a relé motoru	5
113	Rezerva	–
114	Kompresor AIRmatic	40
115	Klakson levý Klakson pravý	15
116	Hybrid:  relé podtlakového čerpadla	5
117	Rezerva	–
118	Hybrid:  řídicí jednotka elektronického stabilizačního programu	5
119	Spojka, obvod 87 / C2	15
120	Spojka, obvod 87 / C1	7,5

121	Jednotka elektronické kontroly programu stability	5
122	Hybrid:  relé HYBRID	5
123	Jednotka kontroly asistenta nočního vidění	5
124	Hybrid:  vnitřní elektrické připojení vozidla a motorový prostor	5
125	Jednotka kontroly předního SAM	5
126	Kontrola přenosu uni Platné pro dieselový motor:  jednotka kontroly CDI Týká se benzínového motoru: jednotka kontroly  ME-SFI [ME]	5
127	Rezerva	–
128	Spínač vnějších světel	5
129A	Hybrid:  obvod startovacího motoru 50 relé	30
129B	Platné kromě hybridního:  relé 50 obvod startování	30
Relé
E	Relé 15 v motorovém prostoru
H	Relé 50 startovacího motoru
I	Relé podtlakového čerpadla brzd
J	Hybrid:  relé HYBRID
K	Relé olejového čerpadla převodovky
L	Relé klaksonu
M	Relé ohřívače polohy zastavení stěrače
N	Obvod relé 87 M.
O	Platné kromě hybridního:  relé 15 obvod startovacího motoru
P	Relé sekundárního vstřikování vzduchu
Q	Hybrid:  relé podtlakového čerpadla
R	Relé AIRmatic

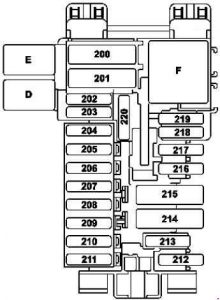

Panel pojistek palubní desky

Číslo	Popis	Ampéráž
200	Jednotka řízení přední SAM	40
201	Jednotka řízení přední SAM	40
202	Siréna alarmu	5
203	W222:  Regulátor vyhřívání sedadla řidiče	30
204	Diagnostický konektor	5
205	Jednotka elektronického řízení zapalování	7,5
206	Analogové hodiny	5
207	Jednotka řízení klimatizace	20
208	Sada ukazatelů	7,5
209	Ovládací panel přední klimatizace	5
210	Jednotka řízení modulu lampy volantu	10
211	Rezerva	–

212	Rezerva	–
213	Jednotka elektronické kontroly programu stability	25
214	Rezerva	–
215	Rezerva	–
216	Rezerva	–
217	Japonská verze:  Jednotka kontroly věnované komunikaci na krátké vzdálenosti	5
218	Dodatečná jednotka kontroly systému udržování	5
219	Jednotka kontroly systému detekce hmotnosti (WSS) Rozpoznání obsazenosti předního sedadla spolujezdce a ACSR	5
220	Relé MAGIC VISION CONTROL	15
Relé
D	Relé MAGIC VISION CONTROL
E	Rezervní relé
F	Relé, obvod 15R

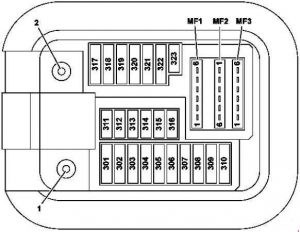

Pojistková skříňka v prostoru pro nohy cestujícího

1. Obvod 30 “E1” připojení
2. Obvod 30g Připojení “E2”

Č.	Popis	Ampéráž
301	Taxametr se zrcadlem	5
302	Ovladač předních dveří vpravo	30
303	W222: Ovladač  zadních dveří vlevo C217, A217: Ovladač  zadní	30
304	W222: Ovladač  zadních dveří vpravo C217, A217:  Ovladač zadní	30
305	Ovládací jednotka sedadla řidiče	30
306	Ovládací jednotka předního sedadla spolujezdce	30
307	W222:  Inteligentní modul serva pro DIRECT SELECT	30
	C217, A217:  Ovladač vyhřívání sedadla řidiče	30
308	Ovladač vyhřívání předního sedadla spolujezdce	30
309	Ovládací jednotka systému nouzového volání Modul komunikace telematických služeb Ovládací jednotka HERMES	5
310	Ovládací jednotka stacionárního ohřívače	25
311	Motor zadního ventilátoru	10
312	Ovládací jednotka zavěšeného ovládacího panelu	10
313	Hybrid a Hybrid Plus:  ovládací jednotka elektroniky výkonu	10
314	A217:  Systém alarmu proti krádeži (označení v koordinaci)	7,5
315	Ovládací jednotka pohonného ústrojí Platné pro benzínový motor:  Ovládací jednotka ME-SFI Platné pro motor 642, 651:  Ovládací jednotka CDI	10
316	Rezerva	–
317	W222:  Modul ovládání panoramatické střechy C217, A217: Ovladač  MAGIC SKY CONTROL	30
318	Displej Audio / COMAND	15
319	Modul ovládání panoramatické střechy C217, A217: Modul ovládání  závěsné sluneční clony	30

320	Jednotka řízení Active Body Control Jednotka řízení AIRmatic (funguje kromě Active Body Control)	15
321	C217, A217:  Inteligentní modul serva pro DIRECT SELECT	20
322	Jednotka řízení COMAND	15
323	Jednotka řízení systému dodatečného udržování	7,5
MF1 / 1	Japonská verze:  Jednotka řízení určená pro komunikaci na krátké vzdálenosti	7,5
MF1 / 2	Multifunkční monochromatická kamera Multifunkční kamera stereofonní	7,5
MF1 / 3	Senzor deště / světla s dodatečnými funkcemi Ovladač na ovládacím panelu	7,5
MF1 / 4	Jednotka řízení sedadla řidiče	7,5
MF1 / 5	Jednotka řízení předního sedadla spolujezdce	7,5
MF1 / 6	Jednotka řízení modulu lampy volantu	7,5
MF2 / 1	Generátor difuzérů vůně	5
MF2 / 2	Ovládací panel Audio / COMAND Dotyková plocha	5
MF2 / 3	Jednotka řízení elektronického programu stability	5
MF2 / 4	Displej Heads-up	5
MF2 / 5	Hybrid a Hybrid Plus:  elektrický kompresor chladicí kapaliny	5
MF2 / 6	Rezerva	–
MF3 / 1	Jednotka řízení předního SAM	5
MF3 / 2	Jednotka řízení radarových senzorů	5
MF3 / 3	Motor ventilátoru COMAND	5
MF3 / 4	Skupina tlačítek na palubní desce na straně řidiče Skupina tlačítek na centrální palubní desce	5
MF3 / 5	Jednotka řízení klimatizace vzadu	5
MF3 / 6	od 01.06.2016:  Spínač antény pro telefon a stacionární ohřívač	5

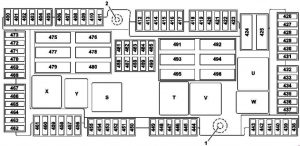

Pojistková skříňka a relé zadní

1. Obvod 30 “E1” připojení
2. Obvod 30g Připojení “E2”

Nr	Popis	Ampéráže
400	Řídicí jednotka systému parkování (asistent aktivního parkování nebo kamera na 360 stupňů)	10
401	Kontrolér krytu zavazadlového prostoru	5
402	Kontrolér zadního zábavního systému	7,5
403	Rezerva	–
404	Kontrolér vyhřívání opěrky rukou	7,5
405	Zvukový kontrolní systém zesilovač Kontrola levého předního tweeteru řídicí jednotka pravého předního tweeteru	7,5
406	Rezerva	–
407	Rezerva	–
408	Modul ladicího zařízení	5
409	Řídicí jednotka kamery na 360 ° Kamera pro couvání	5
410	Řídicí jednotka krytu kamery	5
411	Řídicí jednotka monitoru tlaku pneumatik	5
412	Kontrolér vyhřívání zadního sedadla	7,5
413	Displej zadní levý Displej zadní pravý	10
414	Mobilní telefon zadní systém anténa zesilovač / kompenzátor zadní část mobilního telefonu držák zadní část mobilního telefonu kontaktní karta modul telefonu s Bluetooth ®  (profil SAP)	7,5
415	Rezerva	–
416	Rezerva	–
417	Řídicí jednotka rozpoznávání přívěsu	20
418	Rezerva	–
419	Rezerva	–
420	Řídicí jednotka DC / AC převodníku	30
421	Víceotáčková pneumatická pumpa se sedadlem	30
422	W222: Kontrolér  pravých zadních dveří	30
423	Rezerva	–
424	Řídicí jednotka zadního SAM	40
425	Rezerva	–
426	Zesilovač basových reproduktorů	30
427	Kontrolér vyhřívání opěrky rukou	20
428	Řídicí jednotka rozpoznávání přívěsu	15
429	Zadní držák na pohár	10
430	Zapalovač s osvětlením popelníku, zadní Zapalovač s osvětlením středové konzoly zadní levé zásuvky středové konzoly 12V (balík popelníku / balík pro kuřáky)	15
431	Chladnička na zadním opěradle	15
432	Řídicí jednotka zadního SAM	10
433	Řídicí jednotka AdBlue ®	25
434	Řídicí jednotka AdBlue ®	15
435	Řídicí jednotka AdBlue ®	20
436	Zadní držák na pohár	20
437	Rezerva	–
438	C217 s motorem 157:  Motor aktivátoru pravého výfukového ventilu	7,5
439	C217 s motorem 157:  Motor aktivátoru levého výfukového ventilu	7,5
440	Rezerva	–
441	Rezerva	–
442	Rezerva	–
443	Rezerva	–
444	Rezerva	–
445	Stacionární rádiový přijímač pro dálkové vytápění	5
446	Zesilovač antény FM 1, AM, CL [ZV] a KEYLESS-GO	5
447	Hybrid:  řídicí jednotka systému správy baterie	7,5
448	Rezerva	–
449	Rezerva	–
450	Rezerva	–
451	Zásuvka pro přívěs	15

452	Radarový senzor zadního nárazníku vlevo Radarový senzor zadního nárazníku vpravo Radarový senzor centrálně zadního nárazníku	5
453	Radarový senzor předního nárazníku vlevo Radarový senzor předního nárazníku vpravo Ovladač ASISTENCE PREVENCE KOLIZE	5
454	Ovládací jednotka AdBlue ® Ovládací jednotka systému napájení	5
455	Úplně integrovaný ovladač převodovky	15
456	Rezerva	–
457	Co se týká baterie s lithiovými ionty: Kondenzátor startovací baterie	7,5
458	Rezerva	–
459	Rezerva	–
460	Přední zapalovač s osvětlením popelníku	15
461	12 V zásuvka pravého středového panelu zadního panelu Zásuvka 12 V DC / AC převodníku ovládací jednotky	15
462	Zásuvka zavazadlového prostoru	15
463	Rezerva	–
464	Ovládací jednotka rozpoznávání přívěsu	20
465	Ovladač elektrické parkovací brzdy	30
466	Ovladač předních dveří vlevo	30
467	Ovládací jednotka KEYLESS-GO	10
468	Ovladač elektrické parkovací brzdy	30
469	Ovládací jednotka systému napájení	25
470	Ovladač vyhřívání zadního sedadla vlevo Ovladač vyhřívání zadního sedadla	30
471	Ovladač vyhřívání zadního sedadla vpravo	30
472	C217, A217: Ovládací jednotka vzadu	30
473	Ovládací jednotka rozpoznávání přívěsu	20
475	Ovládací jednotka zesilovače audio systému	40
476	Ovládací jednotka zesilovače audio systému	40
477	Aktivní ovládací jednotka bezpečnostního pásu C217, A217: Ovládací jednotka vzadu	40
478	Ovladač zadního sedadla vlevo	30
479	Aktivní ovládací jednotka spony bezpečnostního pásu	40
480	Ovladač zadního sedadla vpravo	30
481	Reverzibilní naviják předního nouzového napětí	5
482	W222: Ovládací jednotka MAGIC SKY CONTROL	5
	C217, A217: Ovládací jednotka MAGIC SKY CONTROL	7,5
483	Reverzibilní naviják pravého nouzového napětí	5
484	Ovladač zadního sedadla vpravo Ovladač zadního sedadla vlevo	7,5
485	Aktivní ovládací jednotka spony bezpečnostního pásu	5
486	Hybrid: Ovládací jednotka systému správy baterie Ovládací jednotka výkonové elektroniky	10
487	Ovladač elektrické parkovací brzdy	5
488	Ovládací jednotka vzadu SAM	5
489	Radarový senzor přední s dlouhým dosahem	5
490	Víceotáčková pneumatická pumpa se sedadlem	5
491	Ovladač krytu zavazadlového prostoru	40
492	Reverzibilní naviják pravého nouzového napětí	40
493	Rezerva	–
494	Ovládací jednotka vzadu SAM	40
495	Vyhřívání zadního okna	40
496	Reverzibilní naviják levého nouzového napětí	40
Relé
S	Relé 15 vnitřní vozidla
T	Relé vyhřívání zadního okna
U	Držák na nápoje v druhé řadě sedadel a relé zásuvek
V	Relé AdBlue ®
W	Circuit 15R relé
X	1. řada sedadel / chladnička zavazadlového prostoru a relé zásuvek
Y	Rezervní relé

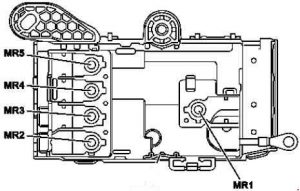

Pojistková skříňka předběžného motorového prostoru

Pohled zdola

Pohled shora

1 – Připojení, obvod 30 “B1”
2 – Připojení, obvod 30 neblokovaný “B2”

Č.	Popis	Ampéráže
M3	Hybrid:  elektrické auto	500
	Platné kromě hybridu:  alternátor	500
M1	Hybrid:  elektrické auto	–
	Platné kromě hybridu:  startér	–
MR5	Elektronická řídicí jednotka asistence řízení	100
MR2	Motor ventilátoru	100
M4	Hybrid:  integrovaný řídicí jednotka převodovky	100
I1	Rezerva	–
M2	Týká se dieselového motoru:  stupeň výkonu zapalování	150
MR1	Pojistka motoru a modul relé	60
MR3	Rezerva	–
MR4	Platné pro motory 277, 279:  Motor ventilátoru	150
I2	Rezerva	–

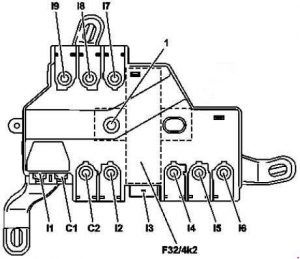

Pojistková skříňka uvnitř vozidla

F32 / 4k2 – Relé pro odpojení napájení v klidu

Nr	Popis	Ampéráže
I7	Pojistková skříňka na pravém sloupku A.	125
I2	Modul pojistky a relé nalevo	125
C2	Rezerva	–
I8	Rezerva	–
I9	Rezerva	–
I3	Připojení relé pro odpojení napájení bez zatížení	–
C1	Regulátor ventilátoru	40
I1	Řídicí jednotka elektronického programu stability	40
I4	Rezerva	–
I6	Modul pojistky a relé vzadu	60
I5	Pojistková skříňka na pravém sloupku A.	60

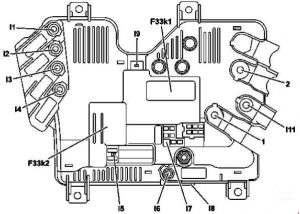

Pojistková skříňka

F33k1 – relé
odpojení F33k2 – dodatečné relé baterie s funkcí ECO start / stop

Č.	Popis	Ampéráže
I3	Rezerva	–
I2	Jednotka řízení vyhřívání předního skla	125
I7	Hybrid:  zařízení pro odpojení vysokého napětí	7,5
I4	Modul pojistek a relé vzadu	150
I6	Dodatečná baterie s funkcí ECO start / stop	200
I7	Funkce ECO start / stop dodatečné baterie Jednotka řízení přední SAM Jednotka řízení elektronického zámku zapalování	10
I1	Rezerva	–
I11	Rezerva	–
I7	Jednotka řízení přední SAM	10
I8	Funkce ECO start / stop připojení dodatečného relé baterie	–
I5	Hybrid:  pyrotechnická pojistka vysokého napětí aktivovaná jednotkou řízení systému dodatečného omezení	–
I9	Připojení relé pro odpojení	–

O Mercedes-Benz Classe S A217 (2014-2018)

Mercedes-Benz Classe S A217, vyráběný v letech 2014 až 2018, je luxusní kabriolet, který spojuje eleganci s výkonností. Tento model je známý svým sofistikovaným designem a pokročilými technologiemi, které poskytují výjimečný komfort a bezpečnost. Pod kapotou může být vybaven různými motory, včetně výkonných benzínových a dieselových jednotek, které zaručují hladkou a dynamickou jízdu. Interiér vozidla je navržen s důrazem na detail, nabízí prémiové materiály a nejnovější technologické inovace, které zvyšují zážitek z jízdy.

Schéma pojistkové skříňky Mercedes-Benz Classe S A217

Tato stránka zobrazuje schéma pojistkové skříňky pro Mercedes-Benz Classe S A217, která je nezbytná pro identifikaci a údržbu elektrických systémů vozidla. Typická umístění pojistkové skříňky pro tento model zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnou a efektivní provoz vozidla.
