Mercedes-Benz CLS x218 (2010-2017) – pojistková skříňka
Mercedes-Benz CLS x218 (2010-2017) – schéma pojistkové skříně
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Mercedes třídy C W203 (2000-2007) je pojistka 9 v pojistkové skříni v motorovém prostoru.

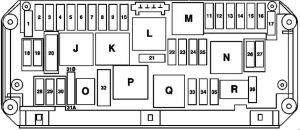

Pojistková skříň v motorovém prostoru
| Číslo | [A] | Popis |
| 1 | 25 | Jednotka elektronického řízení programu stability Jednotka elektronického řízení premium programu stabilizace dráhy Motor ventilátor Regulátor ventilátoru |
| 2 | 30 | Kontrolér předních levých dveří |
| 3 | 30 | Kontrolér předních pravých dveří |
| 4 | 20 | Platí pro motor 157: Jednotka řízení systému napájení |
| 5 | 7,5 | Skupina směrových světel Jednotka řízení SAM zadní s pojistkou a modulem relé Spínač vnějších světel |
| 6 | 10 | Týká se naftového motoru: jednotka řízení CDI |
| Týká se benzínového motoru: jednotka řízení ME-SFI | ||
| 7 | 20 | Relé 50 startéru |
| 8 | 7,5 | Dodatečná jednotka řízení systému udržení |
| 9 | 15 | Zásuvka centrální konzoly |
| 10 | 30 | Motor stěračů |
| 30 | Aktivované relé vyhřívání polohy parkování stěračů: Vyhřívání polohy parkování stěračů | |
| 11 | 7,5 | Displej Audio / COMAND Ovládací panel Audio / COMAND |
| 12 | 7,5 | Automatická klimatizace a jednotka řízení Ovládací panel horního panelu Tlačítko režimu automatické převodovky Skupina tlačítek zavěšení |
| 13 | 7,5 | Modul řízení modulu řízení Kamera multifunkční Kamera multifunkční stereo |
| 14 | 7,5 | Jednotka elektronického řízení programu stability Jednotka elektronického řízení premium programu stability |
| 15 | 7,5 | Dodatečná jednotka řízení systému udržení |
| 16 | 5 | Platí pro motor 157: INTERFACCIA DIRECT SELECT |
| 17 | 30 | Elektricky otevíratelná skleněná střecha: Ovládací panel s ovládacím panelem |
| 18 | 7,5 | Analogové hodiny Rezervní relé |
| 19 | 20 | Jednotka elektronického řízení zapalování |
| 20 | 40 | Jednotka elektronického řízení programu stability Jednotka elektronického řízení premium programu stability |
| 21 | 7,5 | Spínač brzdových světel Spínač lampy v odkládací schránce Rozpoznání obsazenosti předního sedadla pasažéra a jednotka řízení systému detekce hmotnosti ACSR (WSS) |
| 22 | 15 | Motor ventilátoru pro motor s vnitřním spalováním a klimatizaci s integrovanou kontrolou Týká se naftového motoru: jednotka řízení CDI Spojovací hrdlo, obvod 87 Týká se benzínového motoru: jednotka řízení ME-SFI Spojovací hrdlo, obvod 87 M2e Platí pro motor 276: aktuátor lamel chladiče |
| 23 | 20 | Platí pro benzínový motor: spojovací hrdlo, obvod 87 M1i Týká se naftového motoru: jednotka řízení CDI Spojovací hrdlo, obvod 87 |
| 24 | 15 | Platné pro motor diesel: manžeta připojení, obvod 87 Týká se motoru 157, 276, 278: manžeta připojení, obvod 87 M1e |
| 25 | 15 | Platné pro motor diesel: senzor kyslíku před katalyzátorem |
| Týká se benzínového motoru: řídicí jednotka ME-SFI | ||
| 26 | 20 | Rádio Rádio se systémem autopilota Řídicí jednotka COMAND |
| 27 | 7,5 | Týká se benzínového motoru: řídicí jednotka ME-SFI |
| 7,5 | Týká se dieselového motoru: regulátor CDI Elektronická řídicí jednotka zapalování |
|
| 28 | 7,5 | Skupina ukazatelů |
| 29 | 10 | Skupina předního světlometu pravého |
| 30 | 10 | Skupina předního světlometu levého |
| 31A | 15 | Aktivované relé klaksonů: Klakson levý Klakson pravý |
| 31B | 15 | Aktivované relé klaksonů: Klakson levý Klakson pravý |
| 32 | – | Relé sekundárního vstřikování vzduchu |
| 33 | 10 | Zcela integrovaný regulátor převodovky |
| 34 | 7,5 | Řídicí jednotka systému napájení |
| 35 | – | – |
| 36 | 7,5 | Řídicí jednotka vizuální asistence noční Řídicí jednotka DISTRONIC |
| Relé |
||
| jot | Relé 15 obvod | |
| K. | Relé terminálu 15R | |
| L | Relé vyhřívání polohy parkování stěračů | |
| M | Relé 50 startovacího motoru | |
| N | Obvod motoru 87 Relé | |
| O | Relé klaksonu | |
| P. | – | |
| Q | Rezervní relé | |
| R | Obvod rámu 87 relé | |

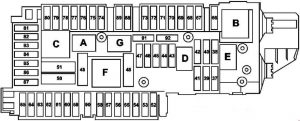

Pojistková skříň v zavazadlovém prostoru
| Číslo | [A] | Popis |
| 37 | 7,5 | Sedadlo řidiče Elektromagnet opěrky hlavy NECK-PRO Přední sedadlo spolujezdce Elektromagnetický ventil opěrky hlavy NECK-PRO |
| 38 | 15 | Shooting Brake: Připojeno přes relé stěračů zadního skla: Motor stěračů zadních dveří |
| 39 | 30 | Platné pro vozidla s volantem vlevo: Kontrolér zadních levých dveří Platné pro vozidla s volantem vpravo: Kontrolér předních levých dveří |
| 40 | – | – |
| 41 | 30 | Platné pro vozidla s volantem vlevo: Kontrolér předních pravých dveří Platné pro vozidla s volantem vpravo: Kontrolér zadních pravých dveří |
| 42 | 25 | Řídicí jednotka systému napájení |
| 43 | 7,5 | Platné do 31.08.2014: Modul komunikace telematických služeb (Informace o provozu v reálném čase) Platné od 01.09.2014: Řídicí jednotka monitorování tlaku v pneumatikách |
| 44 | 30 | Spínač nastavení předního sedadla spolujezdce |
| 45 | 30 | Spínač nastavení sedadla řidiče |
| 46 | 7,5 | Alarmová siréna (vnitřní monitorování) Interní ochrana a řídicí jednotka ochrany proti tahu (vnitřní monitorování) Coupé: M 1, AM, CL [ZV] a zesilovač antény KEYLESS-GO Shooting Brake: zesilovač antény zadního skla 1 Platné s motorem 157, 276, 278 a verze USA: Relé čerpadla cirkulace chladicí kapaliny |
| 47 | – | – |
| 48 | – | – |
| 49 | 40 | Coupé: Aktivované relé vyhřívání zadního skla: Vyhřívání zadního skla Shooting Brake: Aktivované relé vyhřívání zadního skla: Zesilovač antény zadního skla 1 |
| 50 | 50 | Reverzibilní naviják nouzového napětí přední pravý |
| 51 | 50 | Reverzibilní naviják nouzového napětí přední levý |
| 52 | – | – |
| 53 | 30 | Řídicí jednotka rozpoznávání přívěsu |
| 54 | 15 | Řídicí jednotka rozpoznávání přívěsu |
| 55 | – | – |
| 56 | 15 | Zásuvka přívěsu |
| 57 | 25 | Řídicí jednotka rozpoznávání přívěsu |
| 58 | 25 | Řídicí jednotka rozpoznávání přívěsu |
| 59 | 7,5 | Přední nárazník levý Senzor DISTRONIC (DTR) Přední nárazník pravý Senzor DISTRONIC (DTR) Zadní nárazník levý radarový senzor (aktivní asistent mrtvého úhlu) Zadní nárazník pravý radarový senzor (aktivní asistent mrtvého úhlu ) Zadní nárazník levý inteligentní radarový senzor (asistent mrtvého úhlu) Inteligentní radarový senzor zadního nárazníku pravého (asistent mrtvého úhlu) |
| 60 | 7,5 | Multikanálová pneumatická pumpa se sedadlem |
| 30 | Aktivní multikanálová pneumatická pumpa se sedadlem | |
| 61 | 40 | Coupé: Kontrolér zadních dveří (KDS) Shooting Brake : Kontrolér zvedatelných zadních dveří |
| 62 | 25 | Řídicí jednotka sedadla řidiče |
| 63 | 25 | Kontrolér vyhřívání zadního sedadla |
| 64 | 25 | Řídicí jednotka předního sedadla spolujezdce |
| 65 | 7,5 | Do 31.05.2012: Kontrolér vyhřívání volantu Situace k 01.06.2012: Kontrolér modulu trubice řízení |
| 66 | 7,5 | Motor zadního ventilátoru |
| 67 | 40 | Jednotka řízení zesilovače audio systému |
| 68 | 15 | Jednotka řízení AIRmatic |
| 69 | 25 | Zesilovač zadních reproduktorů basů |
| 70 | 5 | Jednotka řízení monitorování tlaku v pneumatikách Platné od 01.09.2014 s motorem 157, 276, 278 bez verze USA: Relé čerpadla cirkulace chladicí kapaliny |
| 71 | 15 | Interní zdroj vozidla, přední |
| 72 | 15 | Zdroj zavazadlového prostoru |
| 73 | 5 | Platné s motorem 157: Jednotka řízení režimu přenosu Stacionární topení : Stacionární přijímač radiátoru |
| 74 | 15 | Jednotka řízení KEYLESS-GO Platné od 01.09.2014: Přední levý světlomet Přední pravý světlomet |
| 75 | 20 | Skupina stacionárního topení Platné od 01.09.2014: Přední levý světlomet Přední pravý světlomet |
| 76 | 15 | Zdroj zadní centrální konzoly |
| 77 | 7,5 | Jednotka řízení systému detekce hmotnosti (WSS) Navigační procesor |
| 78 | 7,5 | Jednotka řízení multimediálního rozhraní |
| 79 | 5 | Jednotka řízení systému video a radarových senzorů Platné od 01.09.2014 s balíčkem asistence při jízdě Plus: Jednotka řízení radarových senzorů Jednotka řízení podvozku |
| 80 | 5 | Jednotka řízení parkovacího systému |
| 81 | 5 | Zesilovač / kompenzátor antény mobilního telefonu Elektrické připojení mobilního telefonu |
| 82 | 7,5 | Regulátor ventilátoru ventilace předního levého sedadla Regulátor ventilátoru ventilace předního pravého sedadla |
| 83 | 7,5 | Kamera pro couvání Navigační procesor Jednotka řízení systému nouzového volání |
| 84 | 5 | Inverze kontroléru kamery pro couvání modul napájení kamery kamera SDAR / jednotka řízení s vysokým rozlišením tuner kontrolér Digital Audio Broadcasting |
| 85 | 7,5 | Tuner TV (analogový / digitální) Tuner digitální televize |
| 86 | – | – |
| 87 | 7,5 | Jednotka řízení systému nouzového připojení Platné do 31.08.2014 s motorem 157, 276, 278 bez americké verze: Relé čerpadla cirkulace chladicí kapaliny Platné do 31.05.2016 s Live Traffic Information nebo systémem nouzového připojení eCall Europe: Modul komunikace telematických služeb Platné od 01.06.2016: Centrální jednotka řízení HERMES Platné od 01.06.2016 s telefonováním Comfort a dálkovým ovládáním pro stacionární topení: Spínač antény pro telefonní a stacionární topení |
| 88 | 15 | Inteligentní servo modul pro DIRECT SELECT |
| 89 | 30 | Jednotka řízení rozpoznávání přívěsu Platné s motorem 157: Jednotka řízení systému napájení |
| 90 | – | – |
| 91 | – | – |
| 92 | 15 | Jednotka řízení KEYLESS-GO |
| Relé | ||
| ZA | Relé 15 obvod | |
| b | Obvod 15R relé (1) | |
| do | Relé vyhřívání zadního skla | |
| re | Týká se dieselového motoru: Relé čerpadla paliva | |
| mi | Shooting Brake: Relé stěračů předního skla. Elektricky nastavitelné paměti předních sedadel: Relé nastavení sedadla |
|
| sol | Obvod 15R relé (2) | |
Pojistková skříň předních pojistek

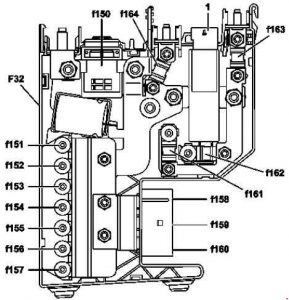

Bez ECO start / stop

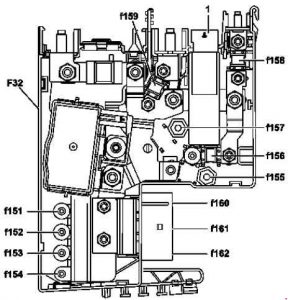

S ECO start / stop
| Číslo | [A] | Popis |
| 150 | – | Funkce ECO start / stop: Pyrofusible 150 |
| 151 | 60 | Jednotka elektrického ovládání asistence řízení |
| 152 | 60 | Jednotka ovládání SAM přední s pojistkou a modulem relé |
| 153 | 100 | – |
| 154 | 100 | Motor ventilátoru pro motor s vnitřním spalováním a klimatizaci s integrovaným ovládáním (M4 / 7) |
| 155 | 150 | Týká se naftového motoru: Zesilovač PTC ohřívače |
| 156 | – | – |
| 157 | 150 | Jednotka ovládání SAM přední s pojistkou a modulem relé |
| 158 | 50 | Platné pro vozidla s volantem vlevo: Regulátor ventilátoru Týká se vozidel s volantem vpravo bez DISTRONIC PLUS nebo bez motoru 157: Jednotka elektronického ovládání programu stability Platné pro vozidla s volantem vpravo s DISTRONIC PLUS nebo s motorem 157: Elektronické ovládání programu stability Premium |
| 159 | 50 | Týká se vozidel s volantem vpravo bez DISTRONIC PLUS nebo bez motoru 157: Jednotka elektronického ovládání programu stabilizace dráhy Týká se vozidel s volantem vpravo s DISTRONIC PLUS nebo s motorem 157: Jednotka elektronického ovládání Premium programu elektronické stability |
| 160 | 60 | Relé AlRmatic |
| 161 | – | – |
| 162 | 100 | Jednotka ovládání SAM přední s pojistkou a modulem relé |
| 163 | 150 | Bez funkce ECO start / stop: Jednotka ovládání SAM zadní s pojistkou a modulem relé |
| 164 | 100 | Bez ECO start / stop: Jednotka ovládání SAM zadní s pojistkou a modulem relé |
Relé čerpadla cirkulace chladicí kapaliny
Relé AIRMATIC
Panel pojistek palubní desky
| Popis | [A] |
| Chrání připojení mezi pomocnou baterií a řídicí jednotkou elektronického bloku startování a řídicí jednotkou SAM přední (pro motor 276 od 01.09.2014 nebo s motorem 274) | 5 |
Relé a pojistka pomocné baterie
| Číslo | Popis |
| F96 | Pojistka pomocná 30 v obvodu baterie |
| K114 | Relé pomocné baterie s funkcí ECO start / stop |
