Mercedes-Benz Třídy A W177/V177 (2018-2021) – pojistková skříňka
Mercedes-Benz Třída A W177/V177 – schéma pojistkové skříňky
Rok výroby: 2018, 2019, 2020, 2021.

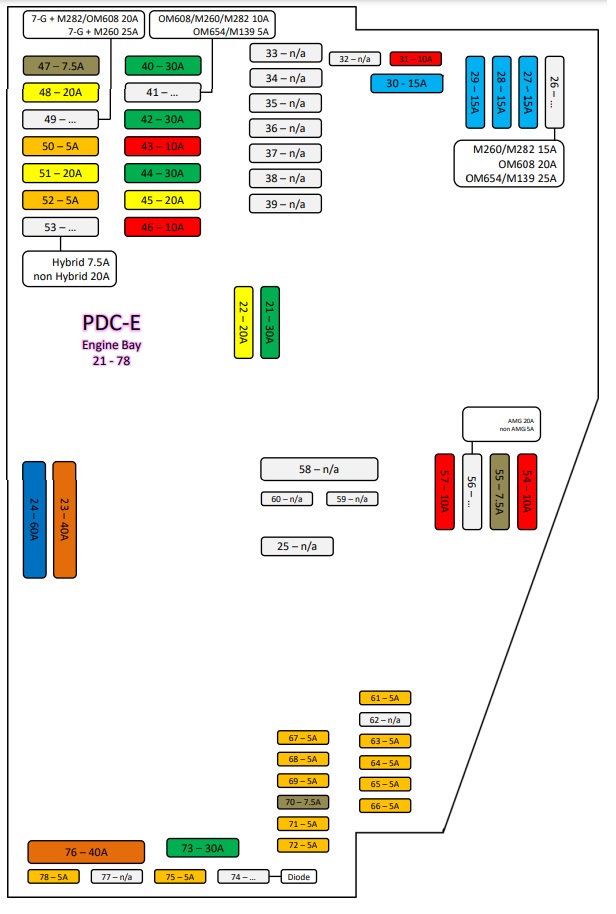

Motorový prostor
| Číslo | Popis |
| 1 | |
| 2 | |
| 3 | |
| 4 | |
| 5 | |
| 6 | |
| 7 | |
| 8 | |
| 9 | |
| 10 | |
| 11 | |
| 12 | |
| 13 | |
| 14 | |
| 15 | |
| 16 | |
| 17 | |
| 18 | |
| 19 | |
| 20 | |
| 21 | CBC;
SAM; Světlomety. |
| 22 | Světlomety |
| 23 | ESP;
Parkovací brzda. |
| 24 | ESP;
Parkovací brzda. |
| 25 | |
| 26 | Elektronika motoru |
| 27 | Diagnostika;
Elektronika motoru. |
| 28 | Elektronika motoru |
| 29 | Nafta;
Elektronika motoru. |
| 30 | Hybrid;
Elektronika motoru. |
| 31 | Hybrid;
Elektronika motoru. |
| 32 | |
| 33 | |
| 34 | |
| 35 | |
| 36 | |
| 37 | |
| 38 | |
| 39 |
| 40 | CBC;
SAM; Světlomety. |
| 41 | Elektronika motoru |
| 42 | CBC;
SAM; Klaksón. |
| 43 | Automatická převodovka;
Elektronika motoru. |
| 44 | |
| 45 | Automatická převodovka |
| 46 | Hybridní |
| 47 | Distronic;
FCW. |
| 48 | Světlomety |
| 49 | Automatická převodovka |
| 50 | Hybridní |
| 51 | Automatická převodovka |
| 52 | Systém vytápění a klimatizace |
| 53 | Hybridní |
| 54 | Elektronika motoru |
| 55 | Elektronika motoru |
| 56 | Elektronika motoru |
| 57 | Automatická převodovka;
Hybridní; Naftový motor. |
| 58 | |
| 59 | |
| 60 | |
| 61 | Hybridní |
| 62 | |
| 62 | |
| 63 | CBC;
SAM; Hybridní. |
| 64 | Světlomety |
| 65 | Autoškola |
| 66 | Hybridní |
| 67 | Naftový motor |
| 68 | CBC;
SAM. |
| 69 | Elektronika motoru |
| 70 | Distronic;
FCW. |
| 71 | Elektronika motoru |
| 72 | ESP;
Parkovací brzda. |
| 73 | Startování |
| 74 | Startování |
| 75 | Startování |
| 76 | Hybridní |
| 77 | |
| 78 | ESP;
Parkovací brzda; Hybridní. |

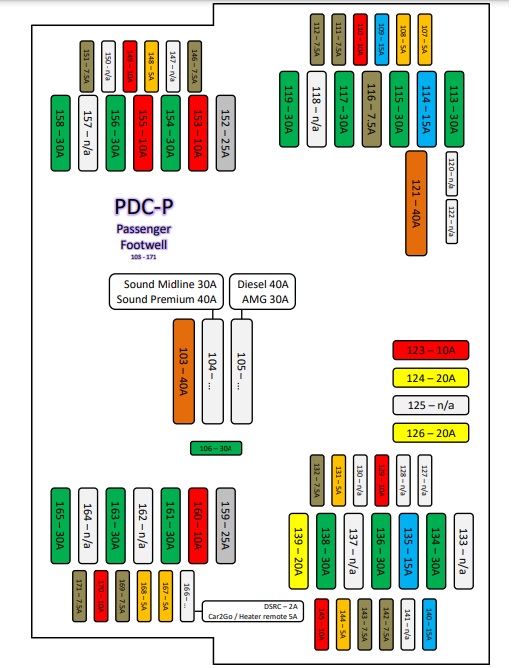

Prostor pro nohy spolujezdce
| Číslo | Popis |
| 101 | |
| 102 | Hybrid |
| 103 | Systém vytápění a klimatizace |
| 104 | Rádio |
| 105 | Čtyřkolka, AMG;
Naftový motor. |
| 106 | Centrální zamykání |
| 107 | Distronic;
FCW. |
| 108 | Systém nouzového volání |
| 109 | MBUX;
Navigace; Volant. |
| 110 | Diagnostika |
| 111 | Přístrojová deska |
| 112 | Bezpečnostní pásy;
Airbag. |
| 113 | Posuvná střecha |
| 114 | Regulace klapky |
| 115 | Bezpečnostní pásy;
Airbag. |
| 116 | Sedadlo řidiče;
Sedadlo spolujezdce. |
| 117 | Centrální panel nebo zásuvka 115/230V |
| 118 | |
| 119 | Bezpečnostní pásy;
Airbag. |
| 120 | |
| 121 | Vyhřívání zadního okna |
| 122 | |
| 123 | Zásuvka napájení;
USB. |
| 124 | Zapalovač cigaret;
Zásuvka předního napájení. |
| 125 | Zásuvka napájení;
USB. |
| 126 | |
| 127 | |
| 128 | |
| 129 | Alarm |
| 130 | |
| 131 | Rádio |
| 132 | Elektronická blokace zapalování;
Blokace volantu. |
| 133 | |
| 134 | Čtyřkolka, AMG. |
| 135 | Naftový motor |
| 136 | Sedadlo řidiče;
Sedadlo spolujezdce |
| 137 | |
| 138 | Sedadlo řidiče;
Sedadlo spolujezdce |
| 139 | Čtyřkolka, AMG. |
| 140 | Modul řízení pod stropem |
| 141 | |
| 142 | Otočný spínač světla |
| 143 | Systém vytápění a klimatizace;
Ovládací panel. |
| 144 | Ovládací panel;
MBUX; Navigace; Volant. |
| 145 | MBUX;
Navigace; Volant. |
| 146 | MBUX;
Navigace; Volant. |
| 147 | |
| 148 | MBUX;
Navigace; Volant. |
| 149 | Čtyřkolka, AMG. |
| 150 | |
| 151 | Hybrid |
| 152 | Přístrojová deska;
MBUX; Navigace; Volant; Rádio. |
| 153 | Hybrid |
| 154 | Funkce dveří |
| 155 | Hybrid |
| 156 | Funkce dveří |
| 157 | |
| 158 | CBC;
SAM; Externí osvětlení; Havarijní světla. |
| 159 | Čerpadlo pojistky |
| 160 | Elektronická blokace zapalování;
Blokace volantu. |
| 161 | Funkce dveří |
| 162 | |
| 163 | Funkce dveří |
| 164 | |
| 165 | CBC;
SAM; Externí osvětlení; Havarijní světla. |
| 166 | Systém vytápění a klimatizace;
ETC; Čtečka karet DSRC (Japonsko). |
| 167 | Centrální zamykání;
Monitorování tlaku pneumatik (TPMS). |
| 168 | MBUX;
Navigace; Volant. |
| 169 | Distronic;
FCW; Externí osvětlení; Havarijní světla; MBUX; Navigace; Volant. |
| 170 | Zapalovač;
Přední zásuvka napájení; MBUX; Navigace; Volant. |
| 171 | Systém Parktronic |

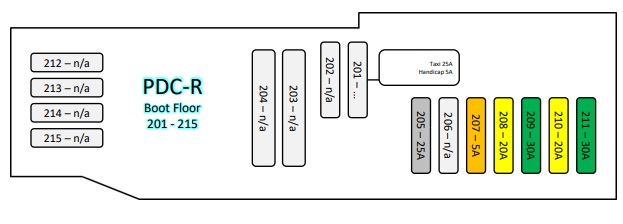

Zavazadlový prostor
| Číslo | Popis |
| 201 | Zásuvka napájení, zavazadlový prostor;
Taxi. |
| 202 | Tažné zařízení |
| 203 | |
| 204 | |
| 205 | Taxi |
| 206 | |
| 207 | Taxi |
| 208 | Tažné zařízení |
| 209 | Tažné zařízení |
| 210 | Tažné zařízení |
| 211 | Tažné zařízení |
| 212 | |
| 213 | |
| 214 | |
| 215 |
O Mercedes-Benz Třída A W177/V177 (2018-2021)
Mercedes-Benz Třída A W177/V177, vyráběný v letech 2018 až 2021, je kompaktní luxusní automobil, který se vyznačuje moderním designem a pokročilými technologiemi. Tento model nabízí různé motorové možnosti, včetně benzinových a dieselových motorů, které poskytují efektivní výkon a úsporu paliva. Interiér vozidla je navržen s důrazem na komfort a obsahuje nejnovější technologické prvky, jako je například systém MBUX (Mercedes-Benz User Experience), který umožňuje intuitivní ovládání funkcí vozidla. Bezpečnostní prvky jsou na vysoké úrovni, což činí z tohoto modelu ideální volbu pro ty, kteří hledají spolehlivost a styl.
Schéma pojistkové skříňky Mercedes-Benz Třída A W177/V177
Tato stránka zobrazuje schéma pojistkové skříňky pro Mercedes-Benz Třída A W177/V177, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se nachází typicky v motorovém prostoru a v interiéru vozidla, často pod palubní deskou nebo v kufru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektrických zařízení ve vozidle.
