Dacia Sandero 1 – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Dacia Sandero I (2008–2012), získáš informace o poloze panelů pojistek uvnitř vozidla a naučíš se přiřazení každé pojistky (rozložení pojistek).
2008, 2009, 2010, 2011, 2012
Sandero 1
Prostor pro cestující
Nachází se na konci přístrojové desky.

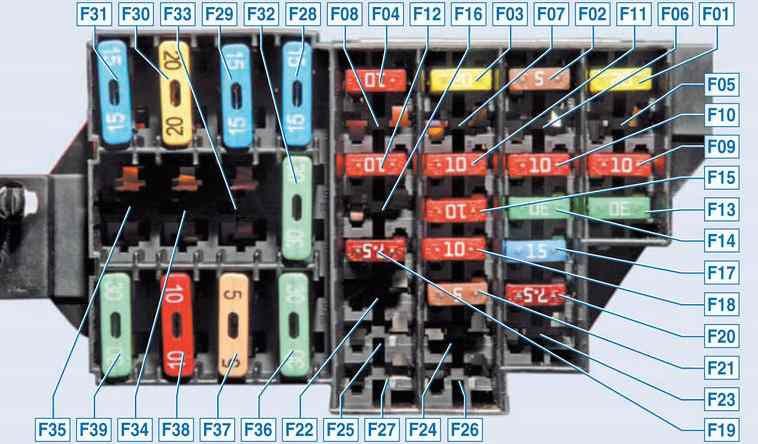

Diagram
Účel
| F01 (20A) | Produkt na čištění skel; relé vyhřívání zadního skla |
| F02 (5A) | Napájení přístrojové desky; vinutí relé K5 čerpadla paliva a zapalovací cívky; napájení ECU systému řízení motoru ze spínače zapalování, |
| F03 (20A) | Brzdová světla; žárovky couvacího světla; stříkací systém čelního skla |
| F04 (10A) | Obvody: řídicí jednotka airbagů; směrovky; diagnostický konektor systému řízení motoru; cívky imobilizéru |
| F09 (10A) | Obvody: světlomety levého světelného modulu (tlumená světla); indikátor tlumených světel na přístrojové desce; čerpadlo pro stříkání světlometů |
| F10 (10A) | Světlomety pravého světelného modulu (tlumená světla) |
| F11 (10A) | Světlomety levého světelného modulu (dálková světla); indikátor dálkových světel na přístrojové desce |
| F12 (10A) | Světlomety pravého světelného modulu (dálková světla) |
| F13 (30A) F14 (30A) | Obvody elektrických oken pro zadní a přední dveře |
| F15 (10A) | ABS ECU |
| F17 (15A) | Signál |
| F18 (10A) | Boční žárovky levého světlometu; boční světla pro levé zadní světlo; žárovky pro osvětlení registrační značky; osvětlení přístrojové desky a ovládacích prvků na palubní desce, konzole a obložení tunelu; signalizátor přepínací jednotky |
| F19 (7,5A) | Boční světla světlometu vpravo; boční lampy pro pravé zadní světlo; žárovky v odkládací schránce |
| F20 (7,5A) | Žárovky a signalizátor pro zapnutí zadního mlhového světla |
| F21 (5A) | Obvod topných prvků pro vnější zrcátka |
| F28 (15A) | Difuzér vnitřního světla; světlo zavazadlového prostoru; trvalé napájení hlavní jednotky audio přehrávače, |
| F29 (15A) | Obvody: spínač alarmu; spínač směrových světel; přerušovaný provoz stěrače předního skla; kontrola centrálního zamykání; diagnostický konektor systému řízení motoru, |
| F30 (20A) | Obvod napájení centrálního zamykání |
| F31 (15A) | Cívka relé mlhových světlometů K8 |
| F32 (30A) | Obvod napájení relé vyhřívání zadního okna |
| F36 (30A) | Obvod napájení relé K1 ventilátoru topení |
| F37 (5A) | Obvody elektrických motorů vnějších zrcátek |
| F38 (10A) | Zapalovač; napájení hlavní jednotky audio přehrávače ze spínače zapnutí; |
| F39 (30A) | Obvod cívky relé ventilátoru topení |
Pojistka číslo 38, 10A, je zodpovědná za zapalovač cigaret.
Motorový prostor
Diagram
Určení
| F01 (60A) | Řetězy: napájení klíče pro startování a všech zařízení napájených zámkem; spínač vnějšího světla |
| F02 (30A) | Obvod napájení relé K3 ventilátoru chlazení (v autech bez klimatizace) |
| F03 (25A) | Obvody napájení: relé K5 čerpadla paliva a cívky zapalování; hlavní relé systému řízení motoru K6 |
| F04 (5A) | Obvody: trvalé napájení ECU systému řízení motoru; vinutí hlavního relé K6 systému řízení motoru |
| F05 (15A) | Nepoužívá se |
| F06 (60A) | Napájení pojistkové skříňky v prostoru pro cestující |
| F07 (40A) | Obvody napájení: relé klimatizace K4; relé K3 ventilátoru chlazení při nízké rychlosti (v autech s klimatizací); relé K2 ventilátoru chlazení při vysoké rychlosti (v autech s klimatizací) |
| F08 (50A) a F09 (25A) | Řetězy ECU ABS |
Přiřazení relé
- K1 – relé ventilátoru topení, motor ventilátoru topení. Viz informace o F36.
- K2 – rychlé relé ventilátoru chlazení (pro auta s klimatizací), motor ventilátoru chladiče.
- KZ – relé ventilátoru chladiče při nízké rychlosti (pro auta s klimatizací) nebo relé ventilátoru chladiče (pro auta bez klimatizace), motor ventilátoru chladiče (pro auta s klimatizací – přes rezistor).
- K4 – relé klimatizace, elektromagnetická spojka kompresoru.
Viz informace o F36. - K5 – relé palivové pumpy a zapalovací cívky.
- K6 – hlavní relé systému řízení motoru, senzor kyslíku, senzor rychlosti, vstřikovače paliva, výfukový ventil absorbéru a/m, cívky relé K2, KZ, K4.
- K7 – relé pumpy ostřikovače světlometů.
- K8 – relé mlhových světel. Viz informace o F31.
