Dacia Duster (2010-2017) – pojistková skříň
V tomto článku najdete schémata pojistkové skříňky Dacia Duster (2010–2017), získáte informace o poloze panelů pojistek uvnitř vozidla a naučíte se přiřazení každé pojistky (rozložení pojistek).
Dacia Duster (2010-2017) – schéma pojistkové skříňky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Pojistka zapalovače cigaret (zásuvka napájení) v Dacia Duster (2010-2017) je pojistka F19 a F38 v pojistkové skříňce.

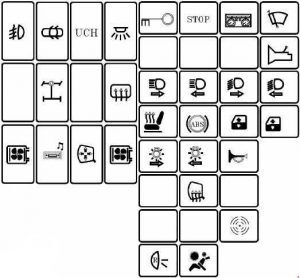

Pojistková skříňka v kabině
| Č. | Ampér [A] | Popis |
| F1 | 20 | Motor stěrače předního skla;
Kombinovaný spínač mytí skla a stěrače; UCH. |
| F2 | 5 | Přístrojová deska;
Kontrola relé palivového čerpadla na palubě; Počítač vstřikování. |
| F3 | 10 | Spínač světel brzdového světla |
| F4 | 10 | UCH;
Diagnostická zásuvka; Transpondérová jednotka; Kontrola modelu přesunu; Jednotka proti krádeži. |
| F5 | 5 | Elektronický kontrolér automatické převodovky;
Kontrola relé startování; Elektronická kontrola distribuce točivého momentu předního/zadního. |
| F6 | – | Nepoužívá se |
| F7 | – | Nepoužívá se |
| F8 | – | Nepoužívá se |
| F9 | 10 | Mlhová světla na levé straně;
Přístrojová deska. |
| F10 | 10 | Mlhové světlo na pravé straně |
| F11 | 10 | Mlhové světlo na levé straně;
Přístrojová deska. |
| F12 | 10 | Mlhové světlo na pravé straně |
| F13 | 30 | Kontrola elektrického okna vzadu
pro řidiče; Kontrola relé bezpečnosti pro děti; |
| F14 | 30 | Elektrická kontrola předního okna řidiče |
| F15 | 10 | Jednotka ECU ABS |
| F16 | 15 | Rádio |
| F17 | 15 | Hlavní elektromagnetický klakson;
Vedlejší elektromagnetický klakson. |
| F18 | 10 | Boční zadní světla na levé straně;
Boční přední světla na levé straně. |
| F19 | 10 | Osvětlení zadní pravé strany;
Osvětlení kabiny; Přístrojová deska; UCH; Kontrola nouzových světel; Ovládací panel klimatizace; Rádio; Centrální spínač zamykání dveří; Zapalovač cigaret první řady; Kontrola v režimu 4×4; Osvětlení registrační značky pravé strany; Osvětlení registrační značky levé strany; Osvětlení přední pravé strany; Spínač kontroly trakce; Vyhřívané zadní sklo; Spínač parkovacího senzoru. |
| F20 | 7.5 | Osvětlení zadního mlhového světla |
| F21 | 5 | Přístrojová deska |
| F22 | – | Nepoužívá se |
| F23 | 15 | Pojistka v alarmové verzi:
Napájení klaksonů přes relé klaksonu na palubě. |
| F24 | – | Nepoužívá se |
| F25 | – | Nepoužívá se |
| F26 | 5 | Airbag a řídicí jednotka pretensionéru |
| F27 | 20 | Motor zadního stěrače;
Kombinovaný spínač mytí/tažení; Spínač světel couvání; Senzor neutrálu a senzor couvání na manuální převodovce; Modul automatické převodovky; Elektronická řídicí jednotka s senzorem blízkosti pro parkování. |
| F28 | 15 | Odpojení pro spotřebitele;
přístrojová deska; Rádio; UCH. |
| F29 | 15 | UCH;
Diagnostický konektor; Jednotka proti krádeži. |
| F30 | 20 | UCH |
| F31 | 15 | Napájení předního mlhového světla
vpravo a vlevo přes relé předního mlhového světla na palubě; Indikátor na přístrojové desce. |
| F32 | 30 | Vyhřívaný spínač zadního skla |
| F33 | – | Nepoužívá se |
| F34 | 15 | Elektrická řídicí jednotka distribuce
točivého momentu vpředu a vzadu. |
| F35 | – | Nepoužívá se |
| F36 | 30 | Napájení ventilátoru studeného vzduchu
přes relé ventilátoru studeného vzduchu a ovládací panel klimatizace. |
| F37 | 5 | Napájení pravého a levého
elektrického zrcadla přes elektrické ovládání zrcadla dveří. |
| F38 | 15 | Rádio;
Zapalovač cigaret první řady |
| F39 | 10 | Kontrola relé
ventilátoru studeného vzduchu. |
| Nr | Ampér [A] | Popis |
| 750 | 40 | Bezpečnost dětí |
Pojistková skříňka del motorový prostor (K4M690-K4M694)
| Č. | Amperáže [A] | Popis |
| Pojistky a pojistka 597- 1 | ||
| F1 | 50 | Jednotka řízení elektrická
systému ABS ve verzích bez elektronického programu stability |
| F2 | 25 | Jednotka řízení elektrická
systému ABS ve verzích bez elektronického programu stability |
| Pojistky a pojistka 597-2 | ||
| F1 | 40 | Pojistka ve verzi klimatizované:
Napájení skupiny ventilátoru chlazení prostřednictvím relé ventilátoru s vysokou rychlostí nebo prostřednictvím skupiny ventilátoru relé s nízkou rychlostí na desce relé a rezistoru skupiny ventilátoru; Napájení jednotky klimatizace prostřednictvím relé jednotky klimatizace na desce. |
| Pojistky a pojistka 597-3 | ||
| F1 | 60 | Spínač zapalování;
Páka brzdy; Napájení pojistky F23 v pojistkové skříňce kabiny |
| F2 | 60 | Jednofázové napájení;
Napájení pojistek F29 a F36 v pojistkové skříňce kabiny. |
| Pojistky a pojistka 597-4 | ||
| F1 | – | Nepoužívá se |
| F2 | 25 | Napájení pojistek F34 v
pojistkové skříňce kabiny ve verzi 4×4 (pohon všech kol) |
| Pojistky a pojistka 597- 5 | ||
| F1 | 30 | Pojistka v vyhřívané verzi:
napájení skupiny ventilátoru chlazení prostřednictvím relé ventilátoru na desce |
| F2 | 25 | Kontrola relé s
blokováním vstřikování a napájením na desce relé; Napájení relé čerpadla paliva na desce relé. |
| F3 | – | Nepoužívá se |
| F4 | – | Nepoužívá se |
| Dióda 597- 6 nosná deska | ||
| Dióda | Spojka klimatizace | |
| Schéma relé 299 | ||
| A | 20 | Přední potkávací světla |
| B | 20 | Klakson |
| Modul relé 233 | ||
| 233 | 40 | Ventilátor studeného vzduchu |
| Schéma relé 1047 | ||
| A | 20 | Blokování vstřikování |
| B | 20 | Čerpadlo paliva |
| Schéma relé 784 | ||
| A | 20 | Instalace ventilátorů s nízkou rychlostí |
| B | 20 | Spojka klimatizace |
| Modul relé 336 | ||
| 336 | 40 | Instalace ventilátorů s vysokou rychlostí |
| Relé 1639 na desce ve verzi FLEXFUEL | ||
| A | – | Nepoužívá se |
| B | 20 | Přídavné čerpadlo paliva |

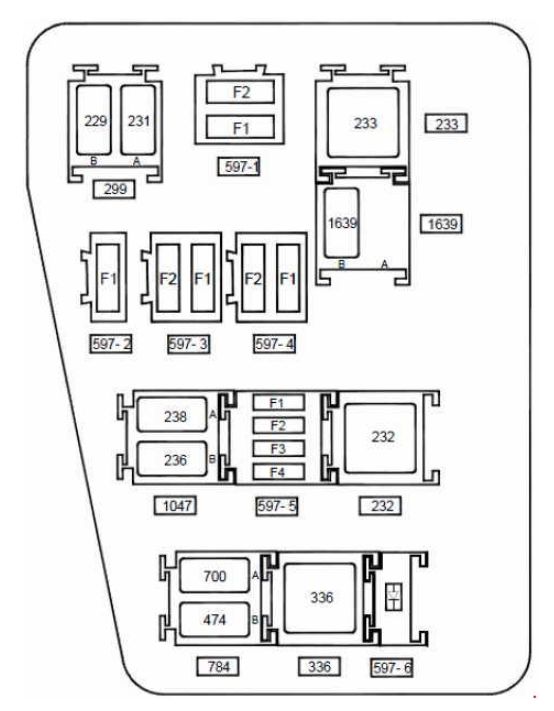

Pojistková skříňka del motorový prostor (F4R400-F4R402-F4R403-F4R404-F4R405-F4R408)
| Č. | Amperáže [A] | Popis |
| Pojistky a pojistka 597- 1 | ||
| F1 | 50 | Jednotka řízení elektrická
systému ABS v verzích bez elektronického programu stability |
| F2 | 25 | Jednotka řízení elektrická
systému ABS v verzích bez elektronického programu stability |
| Pojistky a pojistka 597-2 | ||
| F1 | 40 | Pojistky ve verzi klimatizované:
napájení skupiny ventilátoru chlazení přes relé skupiny ventilátoru s vysokou rychlostí nebo přes relé skupiny ventilátoru s nízkou rychlostí na desce relé a rezistoru skupiny ventilátoru. |
| Pojistky a pojistka 597-3 | ||
| F1 | 60 | Spínač zapalování;
Páka brzdy; Napájení pojistky F23 v pojistkové skříňce kabiny. |
| F2 | 60 | Jednofázové napájení;
Napájení pojistek F29 a F36 v pojistkové skříňce kabiny. |
| Pojistky a pojistka 597-4 | ||
| F1 | – | Nepoužívá se |
| F2 | 25 | Napájení pojistek F34 v pojistkové skříňce
kabiny v verzi 4×4 (pohon všech kol) |
| Pojistky a pojistka 597- 5 | ||
| F1 | 15 | Pojistka ve verzi klimatizované:
Napájení spojky klimatizace přes relé spojky klimatizace na palubě |
| F2 | 25 | Kontrola relé s blokováním vstřikování a
napájení na desce relé; Napájení relé čerpadla paliva na desce relé |
| F3 | – | Nepoužívá se |
| F4 | 15 | Jednotka řízení elektrická automatické převodovky
(119) s automatickou převodovkou na 4 stupně v motorech F4R403 a F4R405 |
| Dióda 597- 6 nosná deska | ||
| Dióda | Spojka klimatizace | |
| Schéma relé 299 | ||
| A | 20 | Přední potkávací světla |
| B | 20 | Klakson |
| Modul relé 233 | ||
| 233 | 40 | Ventilátor studeného vzduchu |
| Schéma relé 1047 | ||
| A | 20 | Blokování vstřikování |
| B | 20 | Čerpadlo paliva |
| Schéma relé 784 | ||
| A | 20 | Instalace ventilátorů s nízkou rychlostí |
| B | 20 | Spojka klimatizace |
| Modul relé 336 | ||
| 336 | 40 | Instalace ventilátorů s vysokou rychlostí |
| Jednotkové relé 232 v verzi
s automatickou převodovkou. |
||
| 232 | 40 | Startování |
| Relé 1639 na schéme v verzi FLEXFUEL | ||
| A | – | Nepoužívá se |
| B | 20 | Dodatečné čerpadlo paliva |
O Dacia Duster (2010-2017)
Dacia Duster, uvedená na trh v roce 2010, je kompaktní SUV, které si rychle získalo popularitu díky své robustnosti a cenové dostupnosti. Tento model se vyznačuje prostorným interiérem a praktickým designem, který je ideální pro městské i terénní jízdy. Dacia Duster nabízí různé možnosti motorů, včetně benzínových a dieselových verzí, které se liší výkonem a spotřebou paliva. Díky své spolehlivosti a jednoduchosti údržby se Duster stal oblíbenou volbou mezi řidiči, kteří hledají spolehlivé vozidlo za rozumnou cenu.
Schéma pojistkové skříňky Dacia Duster
Tato stránka zobrazuje schéma pojistkové skříňky pro model Dacia Duster z let 2010 až 2017. V tomto vozidle se pojistková skříňka obvykle nachází v interiéru pod palubní deskou na straně řidiče a další může být umístěna v motorovém prostoru. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Při údržbě a výměně pojistek je nevyhnutné důkladně zkontrolovat pojistkovou skříňku a zajistit, aby všechny komponenty byly správně chráněny.
