BMW 530i – E34 (1991-1994) – pojistková skříň
V tomto článku najdete schémata pojistkové skříňky BMW 530i (E34) 1991-1994, získáte informace o poloze panelů pojistek uvnitř auta a naučíte se přiřazení každé pojistky (rozložení pojistek).
BMW 530i – E34 (1991-1994) – schéma pojistkové skříňky
**Rok výroby:** 1991, 1992, 1993, 1994.
Pojistka zapalovače cigaret (zásuvka napájení) v BMW 530i – E34 (1991-1994) je pojistka 5, 18, 21, 26 v pojistkové skříňce.

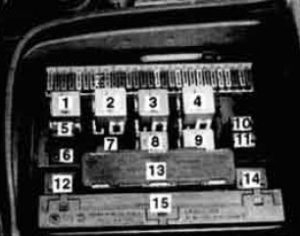

Skříň pro rozvod napájení vpředu
Pojistková skříňka se nachází ve spodní části palubní desky na straně řidiče.
| **Číslo** | Popis |
| 1 | Konektor zkratu klaksonu;Telefon. |
| 2) | Relé startéru |
| 3) | Relé odlehčení (svorka R) |
| 4 | Relé ventilátoru |
| 5 | Relé čerpadla ostřikovače |
| 6 | Telefonické relé upozornění |
| 7 | Relé ABS (1994-95) |
| 8 | Relé odvětrávání (K61) |
| 9 | Relé odvětrávání (K15) |
| 10 | Relé čerpadla pomocné vody |
| 11 | Relé klaksonu |
| 12 | Relé výstražných světel |
| 13 | Řídicí modul se kontroluje |
| 14 | Modul pro kontrolu chyb |
| 15 | Modul kontroly lampy |

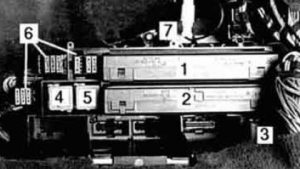

Zadní pojistková skříňka napájení
Pojistková skříňka zadní se nachází pod zadním sedadlem a obsahuje pomocné pojistky. relé. a řídicí moduly.
| **Č.** | Popis |
| 1 | Reléový modul |
| 2) | Hlavní modul |
| 3) | Relé zadního vyhřívání skla |
| 4 | Relé stěračů |
| 5 | Ochranné relé elektrického napájení |
| 6 | Pojistkové bloky |
| 7 | Pojistková skříňka (1992 a novější) |
Skříň elektroniky (E-box)
Skříň elektroniky nebo skříň E · box se nachází v pravém zadním rohu motorového prostoru.
| **Číslo** | **Popis** |
| 1 | Řídicí modul ABS nebo Slip (trakce) |
| 2) | Řídicí modul DME |
| 3) | Modul tempomatu |
| 4 | Relé systému (hlavní) |
| 5 | Relé palivového čerpadla |
| 6 | Relé vyhřívání lambda sondy |
Pomocný panel relé
Pomocný panel relé je namontován v předním levém rohu motorového prostoru.
| **Č.** | Popis |
| 1 | Modul systému čištění světlometů/mlhových světel (Kanada) |
| 2) | Relé normální rychlosti |
| 3) | Vysokorychlostní relé |
| 4 | Relé zvukové signalizace telefonu |
| 5 | Relé klimatizace |
| 6 | Pojistky |
Poloha pojistky
Pojistky 1 až 29 jsou namontovány v pojistkové skříňce přední rozvodné sítě. Mezi další umístění pojistek patří pojistková skříň zadní distribuce napájení (pojistky č. 30-37 a č. 40-47) a panel relé pomocných zařízení (pojistky č. 48, 49 nebo č. 55-56).
| **Číslo** | Ampér [A] | Popis |
| 1 | 15 | ABS (viz také Pojistka 17)Kontrola sady směrovek
(viz také Pojistky 15, 17, 20, 29); Monitor lampy (viz také Pojistky 2, 3, 5, 7,10, 11, 13, 14, 15); Brzdová světla; Tempomat (viz také Pojistka 17); Palubní počítač (viz také Pojistky 17, 20); Elektronická regulace škrticí klapky (EML) (viz také Pojistky 17, 20); Elektronické řízení převodovky (viz také Pojistka 12, 17). |
| 2) | 7,5 | Vstřikování paliva (pouze motor M60)Světlomety/mlhová světla
(viz také Pojistky 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Monitor lampy (viz také pojistky 1, 3, 4, 5, 7, 10,11, 13, 14, 15) Zapněte výstražná světla (viz také Pojistky 3,6, 13, 14) Jednotka pro kontrolu poruch (viz také Pojistky 6, 10, 11). |
| 3) | 7,5 | Světlomety/mlhová světla(viz také Pojistky 2, 5, 7,10, 11, 13, 14, 24);
Monitor lampy (viz také Pojistky 1, 2, 4, 5, 7, 10, 11, 13, 14, 15); Směrovky/výstražná světla (viz také Pojistky 2,6, 13, 14); Ostřikovače světlometů (Kanada) (viz také Pojistky4, 5, 17, 22, 24); Elektronika karoserie (ZKE) (viz takéPojistky 4, 5, 17, 24, 30, 47). |
| 4 | 7,5 | Parkovací světla/zadní/světla do kabiny(viz také Pojistky 5,15, 20);
Monitor lampy (viz také Pojistky 1, 2, 3, 5, 7, 10, 11, 13, 14, 15); Elektrická zrcátka (viz také Pojistky 5, 12); Ostřikovače světlometů (Kanada) (viz také Pojistky3, 5, 17, 22, 24); Elektronika karoserie (ZKE) (viz takéPojistky 3, 5, 17, 24, 30, 47). |
| 5 | 10 | Světlomety / mlhová světla(viz také Pojistky 2, 3, 7,10, 11, 13, 14);
Ostřikovače světlometů (Kanada) (viz také Pojistky3, 4, 17, 22, 24); Parkovací světla / pod kapotou (viz také Pojistky 4, 15, 20); Osvětlení registrační značky (viz též 15, 21); Osvětlení odkládací schránky/zapalovače cigaret (viz také Pojistky18, 21, 26); Vnitřní osvětlení (viz také Pojistky 17, 18,20, 21); Monitor lampy (viz také Pojistky 1, 2, 3, 4, 7, 10, 11, 13, 14, 15); Elektrická zrcátka (viz také Pojistky 4, 12); Elektronika karoserie (ZKE) (viz takéPojistky 3, 5, 17, 24, 30, 47). |
| 6 | 15 | Směrovky/výstražná světla(viz také Pojistky 2, 3, 13, 14)
Jednotka pro kontrolu poruch (viz také Pojistky 2, 10, 11). |
| 7 | 15 | Světlomety/mlhová světla(viz také Pojistky 2, 3, 5, 10, 11, 13, 14, 15).
Monitor lampy (viz také Pojistky 1, 2, 3, 4, 5,10, 11, 13, 14). |
| 8 | 7,5 | – |
| 9 | 15 | Klakson;Integrované předpisy
o správě klimatu(IHKR) (viz také Pojistky 19, 20, 27, 29, 46); Mobilní telefon (viz také Pojistky 18, 31); Pomocný ventilátor (viz také Pojistky 25, 29). |
| 10 | 7,5 | Světlomety/mlhová světla(viz také Pojistky 2, 3, 5,7, 11, 13, 14);
Monitor lampy (viz také Pojistky 1, 2, 3, 4, 5, 7,11, 13, 14, 15); Jednotka pro kontrolu poruch (viz také Pojistky 2, 10, 11). |
| 11 | 7,5 | Světlomety/mlhová světla(viz také Pojistky 2, 3, 5,7, 10, 13, 14);
Monitor lampy (viz také Pojistky 1, 2, 3, 4, 5, 710, 13, 14, 15); Jednotka pro kontrolu poruch (viz také Pojistky 2, 10, 11). |
| 12 | 15 | Ohřívače trysek ostřikovače čelního skla;Náhradní světla;
Elektrická zrcátka; Paměťová místa (viz také Pojistky 16, 18, 42); Elektronické řízení převodovky (viz také Pojistka 1, 17). |
| 13 | 7,5 | Světlomety/mlhová světla(viz také Pojistky 2, 3, 5,7, 10, 11, 14);
Směrovky/výstražná světla (viz také Pojistky 2,3, 6, 14); Monitor lampy (viz také Pojistky 1, 2, 3, 4, 5, 7, 10, 11, 14, 15). |
| 14 | 7,5 | Světlomety/mlhová světla(viz také Pojistky 2, 3, 5,7, 10, 11, 13, 37);
Směrovky/výstražná světla (viz také Pojistky 2, 3, 6, 13); Monitor lampy (viz také Pojistky 1, 2, 3, 4, 5, 7,10, 11, 13, 15). |
| 15 | 7,5 | Parkovací světla/zadní/světla do kabiny(viz také Pojistky 4, 5, 20);
Osvětlení značky (viz také Pojistky 5,21); Brzdová světla
|
| 22 | 30 | Kontrola tlaku předního stěrače (ADV)(viz také Pojistky 15, 44);
Ostřikovače světlometů (Kanada) (viz také Pojistky 3, 4, 5, 17, 24), |
| 23 | 15 | Vstřikování paliva / palivové čerpadlo (viz také Pojistka 17) |
| 24 | 10 | Systém čištění světlometů (mimo USA)Kontrola předních stěračů (SWSI
(viz také Pojistku 44) Elektronika centrální jednotky (ZKE) (viz také Pojistky 3, 4, 5, 17, 30, 47) |
| 25 | 30 | Pomocný ventilátor(viz také Pojistku 29) |
| 26 | 30 | Osvětlení odkládací schránky/zapalovače cigaret(viz také Pojistky 5, 18, 21) |
| 27 | 7,5 | Integrované nastaveníintegrované hospodaření s klimatem (IHKR)
(viz také Pojistky 9, 19, 20, 29, 46) |
| 28 | 15 | E · pojistková skříňka ventilátoru (také Pojistka 17) Systém nabíjení (viz také Pojistka 17) Vyhřívání sedadel vpředu Vyhřívané zadní okno Posilovač řízení (Servotronic) |
| 29 | 7,5 | Integrované nastaveníintegrované hospodaření s klimatem (IHKR)
(viz také Pojistky 9, 19, 20, 24, 27, 46) Přídavný ventilátor (viz také Pojistka 25) Sada ukazatelů (viz také Pojistky 1, 17, 20) |
| 30 | 7,5 | Vyhřívání zámku dveří (viz také Pojistka 17) Centrální zamykání (viz také Pojistku 31, 47) Ovládání oken (viz také Pojistku 17, 31, 47)Elektrické střešní okno (viz také Pojistky 17, 31, 47) Elektronika centrální elektroniky (ZKE) (viz také Pojistky 3, 4, 5, 17, 24, 47) Vnitřní osvětlení (viz také Pojistky 5, 17, 18, 20, 21) |
| 31 | 7,5 | Centrální zamykání (viz také Pojistky 30, 47) Ovládání oken (viz také Pojistky 17, 30, 47) Elektrické střešní okno (viz také Pojistky 17, 30, 47) Mobilní telefon (viz také Pojistky 9, 18) |
| 32 | 7,5 | – |
| 34 | 20 | Elektrické nastavení sloupku řízení |
| 35 | 30 | Centrální zamykání |
| 37 | 20 | Kontrola stěračů / ostřikovacích systémů zadního okna (Touring) |
| 40 | 15 | – |
| 41 | 30 | Rádio / CD přehrávač (viz také Pojistka 18) Vyhřívaná sedadla |
| 42 | 30 | Elektrická sedadla (viz také Pojistka 43) Paměťová místa (viz také Pojistky 12, 16, 18) |
| 43 | 30 | Elektrická sedadla (viz také Pojistka 42) |
| 44 | 30 | Kontrola předních stěračů (SWS)(viz také Pojistku 24)
Kontrola tlaku stěračů (SWS) (viz také Pojistku 15, 22) |
| 46 | 30 | Integrované nastavení pro klimatické řízení (IHKR)(viz také Pojistky 9, 19, 20, 27, 29) |
| 47 | 30 | Elektronika karoserie (ZKE)(viz také Pojistky 3, 4, 5, 17, 24, 30)
Elektrické střešní okno (viz také Pojistky 17, 30, 31) Ovládání oken (viz také Pojistky 17, 30, 31) Centrální zamykání (viz také Pojistky 30, 31) |
| 48 | 15 | – |
| 49 | – | – |
O BMW 530i – E34 (1991-1994)
BMW 530i – E34 je součástí třetí generace řady 5, která byla vyráběna v letech 1991 až 1994. Tento model je známý svou kombinací elegance a výkonu, což z něj činí oblíbenou volbu mezi nadšenci značky BMW. Pod kapotou se nachází motor V8 s objemem 3.0 litru, který poskytuje dostatečný výkon pro dynamickou jízdu. Interiér vozidla je navržen s důrazem na komfort a kvalitu, přičemž nabízí množství moderních funkcí, které byly v té době považovány za špičkové. BMW 530i – E34 je známé také svou spolehlivostí a robustní konstrukcí, což přispívá k jeho dlouhé životnosti na silnicích.
Schéma pojistkové skříňky BMW 530i – E34
Tato stránka zobrazuje schéma pojistkové skříňky pro BMW 530i – E34, která je klíčová pro správnou údržbu a opravy elektrických komponentů vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru a v interiéru vozidla, často pod palubní deskou nebo v blízkosti dveří řidiče. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je navržena tak, aby poskytovala jednoduchý přístup a jasné označení pro rychlou identifikaci a výměnu pojistek.
