BMW X5 E53 (2000-2006) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky BMW X5 (E53) 2000-2006, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
BMW X5 E53 (2000-2006) – schéma řídicí jednotky pojistek
BMW X5 je crossover vyráběný od roku 1999. Typ E53 je první generace tohoto vozu a první v této třídě od BMW. Zajímavý fakt je, že z hlediska stylu se BMW X5 původně inspirovalo řadou 5, zatímco z technologického hlediska Land Rovery (značka tehdy patřila BMW).
Rok výroby: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Pojistka zapalovače cigaret (zásuvka napájení) v BMW X5 E70 je pojistka F25 a F33 v řídicí jednotce pojistek v odkládací schránce.
Schéma řídicí jednotky pojistek palubní desky
Nachází se pod odkládací schránkou.
| Nr | Ampéry [A] | Popis |
|---|---|---|
| F1 | 5A | Připojení datové sběrnice;Přístrojová deska. |
| F2 | 5A | Modul řízení světlometů |
| F3 | 5A | Topení;Klimatizace (AC) (do 02/01) |
| F4 | 5A | Relé cívky zapalování |
| F5 | 7,5A | Alternátor;Senzor hladiny oleje motoru;
Motor ventilátoru chlazení přístrojové desky pojistkové skříňky/panelu relé. |
| F6 | 5A | Vnitřní zrcátko,Modul řízení systému asistence
při parkování (do 02/04), Modul řízení monitoru tlaku v pneumatikách. |
| F7 | 5A | Relé cívky zapalování |
| F8 | 5A | Osvětlení přístroje |
| F9 | 5A | Airbag;Spínač polohy pedálu brzdy (BPP);
Modul řízení světlometů. |
| F10 | 15A | Klaksón |
| F11 | 5A | Imobilizér |
| F12 | 5A | Osvětlení přístrojů;Senzor polohy volantu. |
| F13 | 5A | Systém upozornění;Vnitřní zrcátko. |
| F14 | 5A | Modul řízení multifunkce 1 |
| F15 | 5A | Modul řízení monitoru tlaku v pneumatikách(do 02/04). |
| F 16 | 5A | Klíč na zapalování |
| F17 | 5A | Modul řízení vnitřních světlometů |
| F18 | – | – |
| F19 | – | – |
| F20 | 30A | Modul řízení funkce dveří – řidič |
| F21 | 30A | Elektrická sedadla |
| F22 | – | – |
| F23 | – | – |
| F24 | 30A | Modul řízení funkce dveří – spolujezdec |
| F25 | 25A | Nabíjecí zásuvka, zapalovač cigaret |
| F26 | 30A | Relé hlavních obvodů zapalování |
| F27 | 20A | Modul řízení multifunkce 1 |
| F28 | 30A | Ostřikovače světlometů |
| F29 | 10 A | Airbag |
| F30 | – | – |
| F31 | 5A | Řízení motoru |
| F32 | 5A | Relé hlavních obvodů startování;Modul multifunkční kontroly 2. |
| F33 | 5A | Zapalovač cigaret |
| F34 | 7,5A | Vyhřívané zadní sklo;Topení/klimatizace (AC). |
| F35 | – | – |
| F36 | 5A | Nabíjecí zásuvka |
| F37 | 5A | Modul multifunkční kontroly 2 |
| F33 | – | – |
| F39 | 5A | Spínač polohy pedálu spojky (CPP),Imobilizér |
| F40 | 30A | Stěrače |
| F41 | 5A | Systém mytí a stěrače zadního skla;Modul multifunkční kontroly 1. |
| F42 | 5A | Interní osvětlení |
| F43 | 5A | Přístrojová deska |
| F44 | 5A | Airbag;Elektrická sedadla. |
| F45 | 5A | Přístrojová deska |
| F46 | 7,5A | Modul kontroly schématu pojistek |
| F47 | 25A | Relé čerpadla paliva (FP) |
| F48 | 7,5A | Topení a klimatizace (AC) |
| F49 | – | – |
| F50 | – | – |
| F51 | 10 A | Systém proti zablokování (ABS);Kontrola motoru. |
| F52 | 15A | Konektor datového linku (DLC) (do 09/00) |
| F53 | 25A | Modul multifunkční kontroly 2 |
| F54 | 15A | Modul kontroly převodovky (TCM) |
| F55 | 30A | Systém proti zablokování (ABS) |
| F56 | – | – |
| F57 | 15A | Modul kontroly odpružení |
| F58 | 20A | Otevíratelná střecha |
| F59 | 20A | Přídavný ohřívač |
| F60 | 30A | Modul multifunkční kontroly 1 |
| F61 | 50A | Motor ventilátoru chladiva motoru |
| F62 | 50A | Relé čerpadla sekundárního vzduchu (AIR). |
| F63 | 50A | Systém proti zablokování (ABS) |
| F64 | 50A | Topení a klimatizace (AC) |

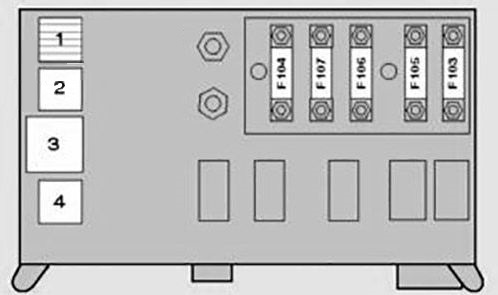

Blok relé pod prostorem pro cestující
Nachází se za schématem pojistkové skříňky.
| Nr | Ampéry [A] | Popis |
|---|---|---|
| 1 | Relé čerpadla paliva – Diesel | |
| 2 | – | |
| 3 | Modul řízení světlometů | |
| 4 | Relé klaksonu | |
| F103 | – | – |
| F104 | 100A | Zapalovací svíčky |
| F105 | 80A | Imobilizér, Spínač zapalování –
4,4 / 4,6 (do 02/02). |
| F106 | 50A | Klíč zapalování; Modul řízení světlometů. |
| F107 | 50A | Modul řízení světlometů |

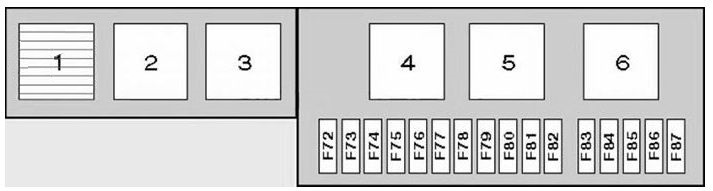

Schéma pojistek v zavazadlovém prostoru
| Nr | Ampéry [A] | Popis |
|---|---|---|
| 1 | Relé vyhřívání sedadla – zadní | |
| 2 | Relé vyhřívání zadního skla | |
| 3 | Relé audio modulu | |
| 4 | Relé uvolnění víka zavazadlového prostoru – dolní. | |
| 5 | Relé nastavení sedadla, zadní | |
| 6 | Relé uvolnění víka zavazadlového prostoru – horní. | |
| F72 | 30A | Audio systém;Navigační systém. |
| F73 | 7,5A | Relé cívky zapalování |
| F74 | 10 A | Telefon |
| F75 | 5A | Audio systém;Navigační systém. |
| F76 | – | – |
| F77 | 30A | Elektrická zadní sedadla |
| F78 | 20A | Zásuvka na přívěs |
| F79 | 7,5A | Modul řízení odpružení |
| F80 | 20A | Relé cívky zapalování |
| F81 | 20A | Systém mytí a stěrače zadního skla. |
| F82 | – | – |
| F83 | 20A | Zásuvka na nabíjení vzadu |
| F84 | 7,5A | Zámek víka zavazadlového prostoru a dveří zavazadlového prostoru. |
| F85 | 30A | Vyhřívané zadní sklo |
| F86 | 5A | Dodatečný ohřívač |
| F87 | 30A | Čerpadlo kompresoru odpružení |
Některá relé mohou být také umístěna pod potahem, v zavazadlovém prostoru. Například, relé čerpadla kompresoru, relé čerpadla vzduchu pneumatiky odpružení.
Pojistky a relé v motorovém prostoru
O BMW X5 E53 (2000-2006)
BMW X5 E53 je první generací luxusního SUV, které bylo vyráběno v letech 2000 až 2006. Tento model se vyznačuje robustním designem a vysokou úrovní komfortu, což ho činí ideálním pro rodinné výlety i každodenní jízdy. BMW X5 E53 nabízí širokou škálu motorových možností, včetně benzínových a dieselových motorů, které poskytují výkony od 3.0i až po 4.8is. Model je známý svou pokročilou technologií pohonu všech čtyř kol, což zaručuje vynikající trakci a stabilitu na různých površích. Interiér vozidla je vybaven kvalitními materiály a moderními technologiemi, které zvyšují pohodlí a bezpečnost cestujících.
Schéma pojistkové skříňky BMW X5 E53
Tato stránka zobrazuje schéma pojistkové skříňky pro BMW X5 E53, která je nezbytná pro identifikaci a údržbu elektrických komponent vozidla. V tomto modelu se pojistková skříňka nachází na více místech, včetně prostoru pod kapotou a v interiéru vozidla, konkrétně v oblasti přístrojové desky. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což usnadňuje identifikaci a výměnu pojistek. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro správné fungování elektrických systémů, a proto je důležité mít přehled o její konfiguraci.
