BMW X5 G05 (2018-2021…) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky BMW X5 (G05) 2018-2021…, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
BMW X5 G05 – schéma pojistkové skříňky
Rok výroby: 2018, 2019, 2020, 2021.
Pojistky zapalovače cigaret (zásuvka napájení) v BMW X5 G05 jsou pojistky F46, F218, F273 v pojistkové skříňce.
Přiřazení pojistek a symboly
Pojistkové skříňky v BMW X5 G05 se nacházejí v nákladovém prostoru a v kabině. Čísla pojistek jsou spojena s významem pojistky.
Zkontroluj význam symbolů BMW (odkaz)

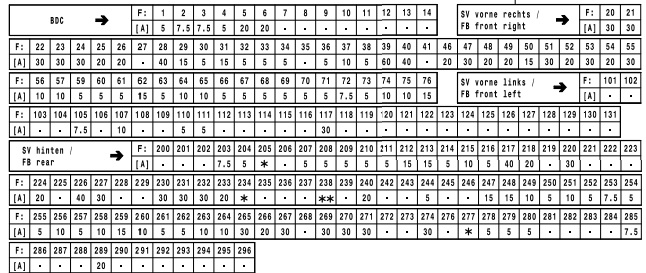

Ampéráže
- BDC
- Pojistková skříňka přední vpravo
- Pojistková skříňka přední vlevo
- Pojistková skříňka zadní

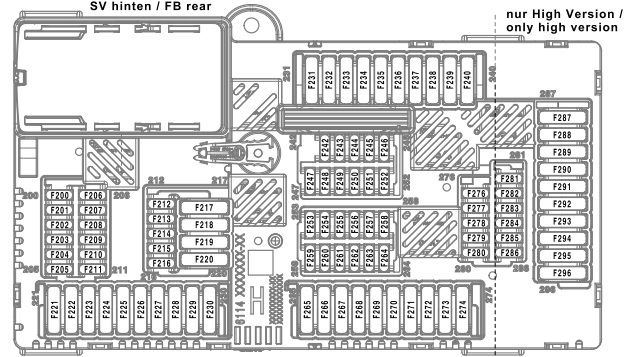

Pojistková skříňka zadní

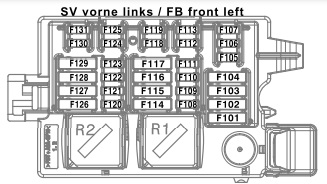

Pojistková skříňka levá přední

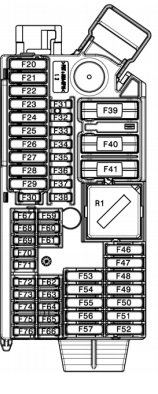

Pojistková skříňka pravá přední
Kontrolér Body Domain Controller
BDC

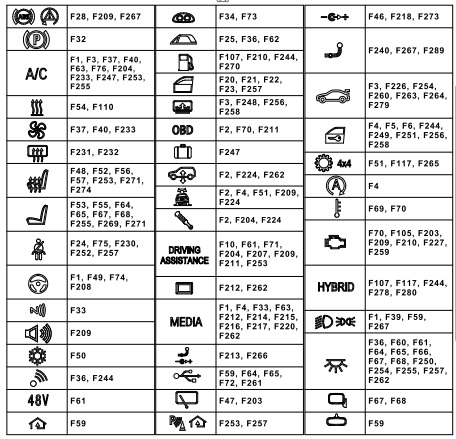

Význam symbolů pojistek BMW
Seznam bude pravidelně aktualizován. Pokud máš návrhy, zanech komentář nebo napiš email!
| Číslo | Symbol | Popis |
| 1 |  |
ABS (systém prevence zablokování kol během brzdění), DSC (dynamická kontrola stability) |
| 2 |  |
Modul kontroly funkce sloupku řízení |
| 3 |  |
Modul přívěsu, tažné zařízení |
| 4 |  |
Displej na čelním skle Head-Up (HUD) |
| 5 |  |
Systém START-STOP |
| 6 |  |
Elektrická zrcátka |
| 7 |  |
Vzduchové odpružení |
| 8 |  |
Převodovka; DSC – dynamická kontrola stability;
SMG – manuální sekvenční převodovka. |
| 9 |  |
Hlavní světla; Senzor deště;
Senzor světla; Elektronická kontrola výšky jízdy. |
| 10 |  |
Modul světel |
| 11 |  |
CD měnič; Modul Can Gateway. |
| 12 |  |
Alarm |
| 13 |   |
Senzory parkování / Home link (otvírač garáže) |
| 14 |  |
Elektrický ventilátor |
| 15 |  |
Klakson |
| 16 |  |
Modul dveří; Tichá automatická uzávěrka. |
| 17 |  |
Elektrická okna |
| 18 |  |
Vyhřívaná sedadla |
| 19 |  |
Nastavení sedadel |
| 20 |  |
Bezpečnostní pásy |
| 21 |  |
OBD |
| 22 |  |
Vyhřívání;Autonomní vyhřívání.
Vyhřívání čelního skla. |
| 23 |  |
Tempomat |
| 24 |  |
Relé stěrače zadního skla |
| 25 |  |
Odmrazování zadního okna (vyhřívání zadního okna) |
| 26 |  |
Vyhřívač kapaliny na mytí skel |
| 27 |  |
Ventilátor |
| 28 |  |
Vnitřní světla |
| 29 |  |
Přístrojová deska;Odometer |
| 30 |   |
Instalace klimatizace |
| 31 | DDE | Digitální elektronika Diesel (DDE) |
| 32 |  |
Relé čerpadla paliva;Kontrola čerpadla paliva. |
| 33 |  |
DME – Digitální elektronika motoru;Integrovaný modul napětí – IVM. |
| 34 |  |
BDC (Kontrolér Body Domain Controller) |
| 35 |  |
HiFi zesilovač;TV tuner;
Video modul. Rádio (?). |
| 36 |  |
Kontrola tlaku pneumatik RDV |
| 37 |  |
Přední mytí |
| 38 |  |
Instalace mytí světlometů |
| 39 |  |
Otevřená střecha;Panoramatické sklo;
Horní modul kabrioletu. |
| 40 |  |
Telefon |
| 41 |  |
Horní modul kabrioletu;Relé kabrioletu. |
| 42 |  |
Přední a zadní zapalovač cigaret;Zásuvka 12V;
Zásuvka pro nabíjení prostoru (12V). |
| 43 |  |
Parkovací brzda |
| 44 |  |
Blokování zavazadlového prostoru (zadní dveře);Automatické uzamykání zadních dveří. |
| 45 |  |
Elektrické sluneční clony vzadu (pro BMW F60 M5) |
| 46 |  |
Dynamický přenosový systém |
| 47 |  |
Čtyřkolka |
| 48 |  |
SYSTÉM START-STOP |
| 49 |  |
Asistent řízení |
| 50 |  |
Hybridní systém |
| 51 |  |
Audio systém |
| 52 |  |
Elektrochromatické zpětné zrcátko |
| 53 |  |
Relé kompresoru vzduchového tlumiče |
O BMW X5 G05 (2018-2021…)
BMW X5 G05, představené v roce 2018, je luxusní SUV, které kombinuje eleganci s výkonností. Tento model je známý svým moderním designem, pokročilými technologickými funkcemi a vysokou úrovní komfortu. BMW X5 G05 nabízí různé možnosti motorů, včetně benzínových, naftových a hybridních variant, které poskytují výjimečný výkon a efektivitu. Interiér vozidla je vybaven nejnovějšími technologiemi, jako jsou digitální přístrojové panely a pokročilé asistenční systémy pro řidiče, což zaručuje pohodlnou a bezpečnou jízdu.
Schéma pojistkové skříňky BMW X5 G05
Tato stránka zobrazuje schéma pojistkové skříňky pro BMW X5 G05, která je nezbytná pro identifikaci a údržbu elektrických systémů vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, například v oblasti palubní desky. Diagramy na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla.
