BMW 540i – E34 (1991-1994) – pojistková skříň

V tomto článku naleznete schémata pojistkové skříňky BMW 540i (E34) 1991-1994, získáte informace o umístění panelů pojistek uvnitř auta a naučíte se přiřazení každé pojistky (rozložení pojistek).

BMW 540i – E34 (1991-1994) – schéma pojistkové skříňky

Rok výroby: 1991, 1992, 1993, 1994

Pojistková skříňka napájení vpředu

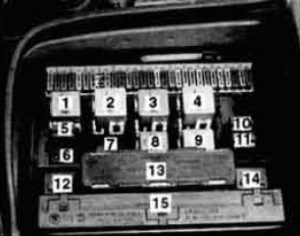

Pojistková skříňka se nachází ve spodní části palubní desky na straně řidiče.

Pojistky	Použití
1	Konektor pro klakson / telefon
2)	Relé startovacího motorku
3)	Relé vyprázdnění (terminál R)
4	Relé ventilátoru
5	Relé čerpadla ostřikovače
6	Telefonické relé upozornění
7	Relé ABS (např. 1994 · 95)
8	Vyprazdňovací relé (K 61)
9	Vyprazdňovací relé (K 15)
10	Relé čerpadla pomocné vody
11	Relé klaksonu
12	Relé výstražných světel
13	Řídí řídicí modul
14	Modul pro správu poruch
15	Řídicí modul lampy

Pojistková skříňka napájení zadní

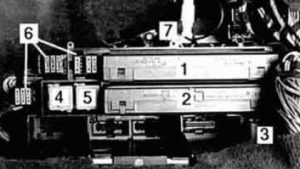

Zadní pojistková skříňka se nachází pod polštářem zadního sedadla a obsahuje pomocné pojistky. relé. a řídicí moduly.

Pojistka	Využití
1	Reléový modul
2)	Obecný modul
3)	Relé odvlhčovače vzduchu vzadu
4	Relé stěračů
5	Ochranné relé elektrického napájení
6	Pojistkové bloky
7	Pojistková skříňka (1992 a novější)

Pojistková skříňka (E-box)

Pojistková skříňka nebo skříň E·box se nachází v pravém zadním rohu motorového prostoru.

Pojistka	Využití
1	Řídicí modul ABS nebo Slip (trakce)
2)	Řídicí modul DME
3)	Modul tempomatu
4	Relé systému (hlavní)
5	Relé palivového čerpadla
6	Relé ohřívače senzoru kyslíku

Pomocný panel relé

Pomocný panel relé je namontován v předním levém rohu motorového prostoru.

Pojistka	Využití
1	Modul systému čištění světlometů / mlhových světel (Kanada)
2)	Relé normální rychlosti
3)	Vysokorychlostní relé
4	Relé zvukové signalizace telefonu
5	Relé klimatizace
6	Pojistky

Poloha pojistky

Pojistky 1 až 29 jsou namontovány v pojistkové skříňce přední rozvodné sítě. Mezi další umístění pojistek patří pojistková skříň zadní distribuce napájení (pojistky č. 30-37 a č. 40-47) a panel relé pomocných zařízení (pojistky č. 48, 49 nebo č. 55-56).

Pojistka	Proud [A]	Systém ABS (viz také pojistka 17) Kontrola kontrolního přístroje (viz také pojistky 15, 17, 20, 29) Monitor lampy (viz také pojistky 2, 3, 5, 7, 10, 11, 13, 14, 15) Brzdová světla Tempomat (viz také pojistka 17) Palubní počítač (viz také pojistky 17, 20) Elektronická regulace škrticí klapky (EML) (viz také pojistky 17, 20) Elektronická kontrola převodovky (viz také pojistka 12, 17)
2)	7,5	Vstřikování paliva (pouze motor M60) Světlomety / mlhová světla (viz také pojistky 3, 4, 5, 7, 10, 11, 13, 14, 15, 24) Monitor lampy (viz také pojistky 1, 3, 4, 5, 7, 10, 11, 13, 14, 15) Zapněte výstražná světla (viz také pojistky 3, 6, 13, 14) Modul kontroly poruch (viz také pojistky 6, 10, 11)
3)	7,5	Světlomety / mlhová světla (viz také pojistky 2, 5, 7, 10, 11, 13, 14, 24) Monitor lampy (viz také pojistky 1, 2, 4, 5, 7, 10, 11, 13, 14, 15) Směrovky / výstražná světla (viz také pojistky 2, 6, 13, 14) Ostřikovače světlometů (Kanada) (viz také pojistky) 4, 5, 17, 22, 24) Elektronika karoserie (ZKE) (viz také pojistky 4, 5, 17, 24, 30, 47)
4	7,5	Obrysová / zadní / kabinová světla (viz také pojistky 5, 15, 20) Kontrolka lampy (viz také pojistky 1, 2, 3, 5, 7, 10, 11, 13, 14, 15) Elektrická zrcátka (viz také pojistky 5, 12) Ostřikovače světlometů (Kanada) (viz také pojistky) 3, 5, 17, 22, 24) Elektronika karoserie (ZKE) (viz také pojistky 3, 5, 17, 24, 30, 47)
5	10	Světlomety / mlhová světla (viz také pojistky 2, 3, 7, 10, 11, 13, 14) Ostřikovače světlometů (Kanada) (viz také pojistky) 3, 4, 17, 22, 24) Parkovací světla / pod kapotou (viz také pojistky 4, 15, 20) Osvětlení registrační značky / zavazadlového prostoru (viz také 15, 21) Osvětlení odkládací schránky Zapalovač (viz také pojistky) 18, 21, 26) vnitřní osvětlení (viz také pojistky 17, 18, 20, 21) Monitor lampy (viz také pojistky 1, 2, 3, 4, 7, 10, 11, 13, 14, 15) Elektrická zrcátka (viz také pojistky 4, 12) Elektronika karoserie (ZKE) (viz také pojistky 3, 5, 17, 24, 30, 47)
6	15	Směrovky / výstražná světla (viz také pojistky 2, 3, 13, 14) Modul kontroly poruchy (viz také pojistky 2, 10, 11)
7	15	Světlomety / mlhová světla (viz také pojistky 2, 3, 5, 10, 11, 13, 14, 15) Kontrolka lampy (viz také pojistky 1, 2, 3, 4, 5, 10, 11, 13, 14)
8	7,5	–
9	15	Klakson Integrované řízení klimatizace (IHKR) (viz také pojistky 19, 20, 27, 29, 46) Mobilní telefon (viz také pojistky 18, 31) Přídavný ventilátor (viz také pojistky 25, 29)
10	7,5	Světlomety / mlhová světla (viz také pojistky 2, 3, 5, 7, 11, 13, 14) Monitor lampy (viz také pojistky 1, 2, 3, 4, 5, 7, 11, 13, 14, 15) Modul kontroly poruchy (viz také pojistky 2, 10, 11)
11	7,5	Světlomety / mlhová světla (viz také pojistky 2, 3, 5, 7, 10, 13, 14) Kontrolka lampy (viz také pojistky 1, 2, 3, 4, 5, 7) 10, 13, 14, 15) Modul kontroly poruchy (viz také pojistky 2, 10, 11)
12	15	Ohřívače trysek předních stěračů Náhradní světla Elektrická zrcátka Paměťové pozice (viz také pojistky 16, 18, 42) Elektronická kontrola převodovky (viz také pojistku 1, 17)
13	7,5	Světlomety / mlhová světla (viz také pojistky 2, 3, 5, 7, 10, 11, 14) Směrovky / výstražná světla (viz také pojistky 2, 3, 6, 14) Kontrolka lampy (viz také pojistky 1, 2, 3, 4, 5, 7, 10, 11, 14, 15)
14	7,5	Světlomety / mlhová světla (viz také pojistky 2, 3, 5, 7, 10, 11, 13, 37) Směrovky / výstražná světla (viz také pojistky 2, 3, 6, 13) Kontrolka lampy (viz také pojistky 1, 2, 3, 4, 5, 7, 10, 11, 13, 15)
15	7,5	Obrysová / zadní / kabinová světla (viz také pojistky 4, 5, 20) Osvětlení registrační značky / zavazadlového prostoru (viz také pojistky 5, 21) Brzdová světla (viz také pojistka 1) Monitor lampy (viz také pojistky 1, 2, 3, 4, 5, 7, 10, 11, 13, 14)
16	30	Vyhřívaná sedadla Paměťové pozice (viz také pojistky 12, 18, 42) Bederní opěrka
17	7,5	Vstřikování paliva (viz také pojistka 23) Nabíjecí systém Spouštění Pojistka ventilátoru skříňky pojistek (viz také pojistka 28) Elektronická kontrola převodovky (viz také pojistky 1, 12) ABSlTrakce (viz také pojistka 1) Vyhřívání zámku dveří (viz také pojistka 30) Ovládání oken (viz také pojistky 30, 31, 47) Elektrické střešní okno (viz také pojistky 30, 31, 47) Ostřikovače světlometů (Kanada) (viz také pojistky 3, 4, 5, 22, 24) Přístrojová deska / kontrola kontroly (viz také pojistky 1, 17, 20, 29) Monitor lampy (viz také pojistky 2, 3, 4, 5, 7, 10, 11, 13, 14, 15) Brzdová světla (viz také pojistka 15) Vnitřní osvětlení (viz také pojistky 5, 18, 21, 30, 44) Elektronická regulace škrticí klapky (EML) (viz také pojistky 1, 20) Tempomat (viz také pojistka 1) Palubní počítač Monitor lampy (viz také pojistky 1, 20) Elektronika centrální elektroniky (ZKE) (viz také pojistky 3, 4, 5, 24, 30, 47)
