BMW Z3 (1995-2002) – schéma pojistkové skříňky

Rok výroby: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Pojistka zapalovače cigaret (zásuvka napájení) v BMW Z3 (1995-2002) je pojistka 4 v pojistkové skříňce

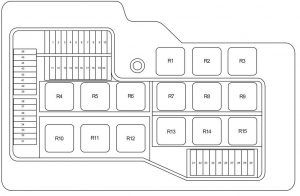

Přední rozvodná skříňka

Číslo	Amp [A]	Popis
1	–	–
2	–	–
3	–	–
4	–	–
5	5	’95 -’99: Relé klaksonu.
	15	’99 -’02: Relé klaksonu.
6	5	Osvětlení zrcátka na líčení; Ovladač skládací střechy.
7	5	Jednotka ovládání rádia; Zesilovač antény AM/FM (s dálkovým centrálním zamykáním) Jednotka ovládání palubního monitoru Spínač prostorového zvuku Rozhraní Navigační počítač GPS přijímač Elektronika přenosu/příjmu/ Nabíjení Tlačítko, skládací střecha otevřená zavřená Základní telefonní rozhraní Hlasový vstup Pojistková skříňka Jednotka telematického ovládání (TCU-Everest) Modul univerzálního elektronického nabíjení a sada hands-free (ULF)
8	5	Mechanická sekvenční převodovka
9	5	Jednotka ovládání obecného modulu Jednotka ovládání centra přepínání světel Modul tempomatu Spínač brzdových světel Spirálová pružina Modul spínače spojky
10	5	Jednotka ovládání přístrojové desky
11	5	Senzor bočního airbagu LH (satellite) Senzor bočního airbagu RH (satellite) Jednotka ovládání více bezpečnostních systémů Hallův senzor, uzamčení pásů Elektronická kontrola sedadla
12	7,5	Centrum spínačů
13	7,5	Senzor převrácení
14	5	Jednotka elektronického ovládání imobilizéru Blokování převodovky
15	5	Senzor deště Ovladač přerušovaného chodu stěračů/ zadní trysky
16	–	–
17	30	Jednotka obecného ovládání modulu
18	20	Zapalovač cigaret
19	–	–
20	–	–
21	–	–
22	15	’95 -’99: Mechanická sekvenční převodovka
	25	’99 -’02: Mechanická sekvenční převodovka; Kompenzátor.
23	25	Pompa pomocné vody
24	10	Vnitřní elektrochromatické zrcátko Jednotka parkovací vzdálenosti (PDC)
25	15	Externí zrcátko, strana spolujezdce Termický spínač, vyhřívané trysky
26	15	Otevření garážových vrat
27	10	Relé světla couvání Spínač převodovky Jednotka ovládání převodovky
28	5	Modul ovládání topení a klimatizace Relé ventilátoru topení Relé, kompresor klimatizace Spínač se dvěma funkcemi Odmlžovač cirkulujícího vzduchu/zadního skla Spínač teploty Relé odmlžování zadního skla (vyměnitelné)
29	20	Jednotka digitálního ovládání elektroniky motoru Terminál relé výfuku 15 Digitální elektronika dieselového motoru Jednotka ovládání převodovky
30	7,5	Senzor hladiny oleje Alternátor Spínač teploty Ovladač převodovky Připojení datové sběrnice

31	5	Spínač nastavení zrcátka
32	5	Centrální spínač světel Světlomet xenon – levý Světlomet xenon – pravý Řídicí jednotka adaptivního světlometu
33	5	Tlačítko ASC/DSC Jednotka ABS/DSC (s DSC) Centrum spínačů
34	5	Modul řízení přístrojové desky Kontrola čerpadla paliva (EKPS)
35	50	Relé modulu ABS / DSC; Motor skládací střechy.
36	50	Relé čerpadla sekundárního vzduchu
37	50	Relé ventilátoru topení; Spínač ventilátoru (s IHS); Výstupní stupeň ventilátoru (s IHKA); Elektrický ventilátor.
38	10	’95 -’99: Relé mlhových světel.
	15	’99 -’02: Relé mlhových světel.
39	5	Elektronika přenosu/příjmu/napájení
	10	Hlasový vstup Základní telefonní rozhraní Vyhazovací skříňka Kompenzátor Elektronika přenosu/příjmu/napájení Rozhraní Řídicí jednotka telematiky (TCU-Everest) Dělič antény
40	5	Senzor úhlu řízení, DSC
41	30	Řídicí jednotka palubního monitoru Zesilovač Řídicí jednotka rádia CD měnič Subwoofer Navigační počítač Řídicí jednotka video modulu Centrum spínačů
42	30	Centrum spínačů
43	5	Řídicí jednotka přístrojové desky Připojení datové sběrnice
44	20	Zesilovač
45	20	Kontrolér přerušovaného chodu stěračů/zadních trysek
46	20	Kontrolér skládací střechy Modul řízení otevírací střechy Relé, skládací střecha 1
Relé
R1		Relé čerpadla paliva
R2		Modul řízení motoru
R3		Relé motoru stěračů
R4		Relé klaksonu
R5		Relé mlhových světel
R6		Relé potkávacích světel
R7		Relé dálkových světel
R8		Relé nouzových světel
R9		Relé ventilátoru
R10		Relé zadního deflektoru
R11		Relé ABS
R12		Relé motoru čerpadla ABS
R13		Pomocné relé stupně 2 ventilátoru (vysoká rychlost).
R14		Relé kompresoru klimatizace
R15		Pomocné relé stupně 1 ventilátoru (nízká rychlost).

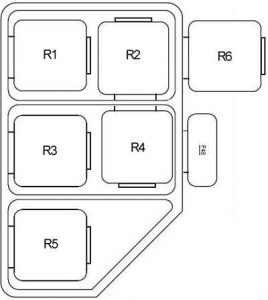

Podpora relé pod levou stranou přístrojové desky

Č. br	Amp [A]	Popis
48	40	Kompresor klimatizace
50	5	Bezpečnostní klakson
Relé
R1		Relé nezávislé ventilace
R2		Dvojité relé
R3		Senzor upozornění na kolizi
R4		Přepínač denních světel
R5		Relé komfortu otevírací střechy
R6		Terminál relé výfuku R

Propojovací lišta pod levou stranou přístrojové desky

Č.	Amp [A]	Popis
47	15	Relé klaksonu; Palubní počítač.
Relé
R1		Terminál relé vypouštění 30
R2		Relé zadních světel
R3		Relé motoru stěračů
R4		Relé imobilizace startovacího motoru

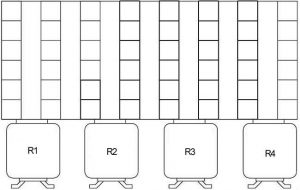

Propojovací lišta pod pravou stranou přístrojové desky

Nr	Relé
R1	Relé světel mlhových světel předních
R2	Relé světel na stání
R3	Relé vyhřívání zámku dveří
R4	Relé ventilátoru zadního okna

Pojistková skříňka přídavná v zavazadlovém prostoru

Č.	Amp [A]	Popis
49	50	Modul skládací s měkkou střechou

Pojistková skříňka relé

Č. br	Amp [A]	Popis
111	25	Relé čerpadla
222	5	Řídicí jednotka SMG

Schéma pojistek a relé – BMW Z3

Týká se vozidel vyrobených v letech:

1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Řídicí jednotka napájení přední

Číslo	Ampéry [A]	Popis
Číslo	Ampéry [A]	Popis
1	–	–
2	–	–
3	–	–
4	–	–
5	5	1995-1999: Relé klaksonu
	15	1999-2002: Relé klaksonu
6	5	Osvětlení zrcátka na líčení na straně řidiče
		Osvětlení zrcátka na líčení, na straně cestujícího
		Řídicí jednotka měkkého střechu kabrioletu
7	5	Řídicí jednotka rádia
		Zesilovač antény AM/FM (s centrálním zamykáním na dálku)
		Řídicí jednotka palubního monitoru
		Spínač audio surround
		Tyč
		Navigační počítač
		GPS přijímač
		Elektronika vysílání/přijímání/na nabíjení
		Tlačítko, měkký střech kabrioletu zavřený
		Telefon s základním rozhraním
		Hlasový vstup
		Různé
		Vyberte pojistkovou skříňku
		Řídicí jednotka telematiky (TCU-Everest)
		Elektronický modul nabíjení a univerzální handsfree (ULF)
8	5	Mechanická sekvenční převodovka
9	5	Řídicí jednotka obecného modulu
		Řídicí jednotka centra přepínání světel
		Modul tempomatu
		Spínač brzdového světla
		Pružina volantu
		Modul spínače spojky
10	5	Řídicí jednotka přístrojové desky
11	5	Senzor bočního airbagu na levé straně (satellite)
		Senzor bočního airbagu na pravé straně (satellite)
		Víceúčelová řídicí jednotka systému udržení
		Senzor Hall, přezka bezpečnostního pásu řidiče
		Senzor Hall, přezka bezpečnostního pásu cestujícího
		Elektronická kontrola sedadla
12	7,5	Centrální spínač
13	7,5	Senzor převrácení
14	5	Elektronická řídicí jednotka imobilizéru
		Blokování převodovky
15	5	Senzor deště
		Řídicí jednotka stěrače s intervalovým umýváním, zadního
16	–	–
17	30	Řídicí jednotka obecného modulu
18	20	Zapalovač cigaret
19	–	–
20	–	–
21	–	–
22	15	1995-1999: Mechanická sekvenční převodovka
	25	1999-2002: Mechanická sekvenční převodovka
		Kompenzátor
		Centrální spínač
23	25	Pompa pomocné vody
24	10	Vnitřní elektrochromatické zrcátko
		Řídicí jednotka parkovací vzdálenosti (PDC)
25	15	Externí zrcátko na straně cestujícího
		Termický spínač, vyhřívané trysky
26	15	Otvírač garážových vrat
27	10	Relé světla couvání
		Spínač převodovky
		Řídicí jednotka převodovky
28	5	Modul řízení topení a klimatizace
		Relé topné ventilace
		Relé kompresoru klimatizace
		Multifunkční spínač recirkulace vzduchu/rozmrazovače zadního okna
		Spínač teploty
		Relé rozmrazovače zadního okna (kabriolet)

Číslo	Ampér [A]	Popis
29	20	Jednotka digitálního řízení elektroniky motoru
		Terminál relé na vybití 15
		Jednotka digitálního řízení dieselové elektroniky
		Jednotka řízení převodovky
30	7,5	Senzor úrovně oleje
		Alternátor
		Spínač teploty
		Jednotka řízení převodovky
		Konektor datového spojení
31	5	Spínač nastavení zrcátka
32	5	Centrum řízení osvětlení uni
		Světlomet xenonový levý
		Světlomet xenonový pravý
		Jednotka řízení pro adaptivní světlomety ()
33	5	Tlačítko ASC/DSC
		Jednotka ABS/DSC (s DSC)
		Centrální spínač
34	5	Jednotka řízení přístrojové desky
		Kontrola čerpadla paliva (EKPS)
35	50	Jednotka ABS/DSC
		Relé, ovládání střechy kabrioletu
36	50	Relé čerpadla sekundárního vzduchu
37	50	Relé topné ventilace
		Spínač ventilátoru (s IHS)
		Výstupní fáze ventilátoru (s IHKA)
		Elektrický ventilátor
38	10	1995-1999: Relé mlhového světla
	15	1999-2002: Relé mlhového světla
39	5	Elektronika vysílání/přijímání/nabíjení
	10	Hlasový vstup
		Telefon s základním rozhraním
		Vyberte pojistkovou skříňku
		Kompenzátor
		Elektronika vysílání/přijímání/nabíjení
		Tyč
		Jednotka řízení telematiky (TCU-Everest)
		Rozdělovač antény
40	5	Senzor úhlu řízení, DSC
41	30	Jednotka řízení palubního monitoru
		Zesilovač
		Jednotka řízení rádia
		Měnič CD
		Odkládací schránka pro subwoofer
		Navigační počítač
		Jednotka řízení video modulu
		Centrální spínač
42	30	Centrální spínač
43	5	Jednotka řízení přístrojové desky
		Konektor datového spojení
44	20	Zesilovač
45	20	Jednotka řízení stěrače s intervalovým umýváním, zadního
46	20	Jednotka řízení měkkého střešního kabrioletu
		Jednotka řízení modulu otevírací střechy
		Relé kabrioletu 1
Relé
R1	Relé čerpadla paliva
R2	Modul řízení motoru
R3	Relé motoru stěrače
R4	Relé klaksonu
R5	Relé mlhového světla
R6	Relé dálkových světlometů
R7	Relé dálkových světlometů
R8	Relé nouzových světel
R9	Relé ventilátoru
R10	Relé zadního odmrazovače
R11	Relé ABS
R12	Relé motoru čerpadla ABS
R13	Relé druhého stupně pomocného ventilátora (vysoká rychlost)
R14	Relé kompresoru klimatizace
R15	Relé pomocného prvního stupně ventilátora (nízká rychlost)

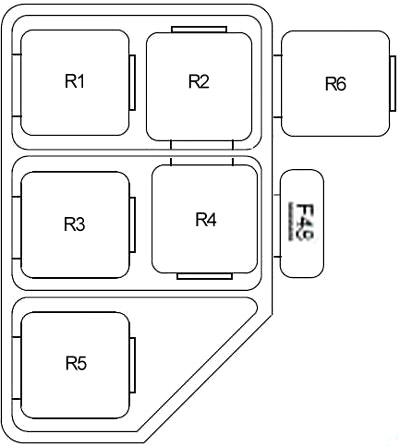

Podpora relé

Nachází se pod levou stranou přístrojové desky.

Číslo	Ampére [A]	Popis
48	40	Kompresor klimatizace
50	5	Bezpečnostní klakson
Relé
R1	Relé nezávislé ventilace
R2	Dvojité relé
R3	Senzor upozornění na poruchu
R4	Relé denního světla
R5	Relé komfortu otevírací střechy
R6	Terminál relé výfuku R

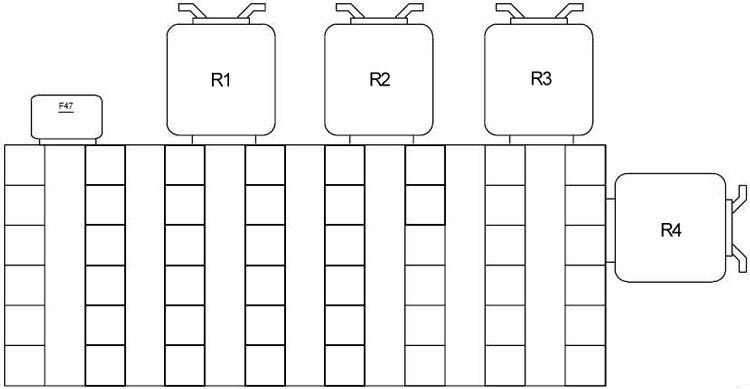

Připojovací lišta č. 1

Nachází se pod levou stranou přístrojové desky.

Číslo	Ampére [A]	Popis
47	15	Relé klaksonu
		Palubní počítač
Relé
R1	Terminál relé vybití 30
R2	Relé zadních světel
R3	Relé motoru stěrače
R4	Relé imobilizace startovacího motoru

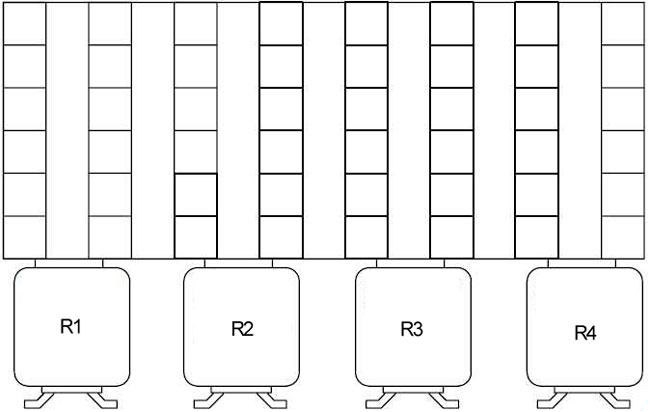

Připojovací lišta č. 2

Nachází se pod pravou stranou přístrojové desky.

Číslo	Relé
R1	Relé mlhových světel předních
R2	Relé světel polohy
R3	Relé vyhřívání zámku dveří
R4	Relé ventilátoru zadního okna

Další pojistková skříňka v zavazadlovém prostoru

Číslo	Ampere [A]	Popis
49	50	Náhradní měkký horní modul

Pojistková skříňka relé

Číslo	Ampére [A]	Popis
111	25	Relé čerpadla hydrauliky
222	5	Řídicí jednotka SMG
