Alfa Romeo Brera (2005-2010) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Alfa Romeo Brera 2005-2010, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Alfa Romeo Brera (2005-2010) – schéma pojistkové skříňky
Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v Alfa Romeo Brera (2005-2010) je pojistka F44 v pojistkové skříňce na přístrojové desce.
Pojistková skříňka na přístrojové desce
Pojistková skříňka na kladné straně baterie
Pojistková skříňka blízko baterie

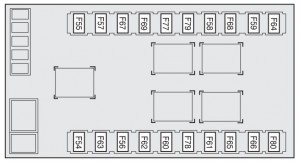

Pojistková skříňka v zavazadlovém prostoru (levá strana)
Přehledová tabulka pojistek
| Popis | Číslo | Ampéráž [A] | Poloha |
| Světlomet s tlumenými světly pravý | F14 | 10 | Baterie |
| Světlomet s tlumenými světly levý | F15 | 10 | Baterie |
| Světlomet s dálkovými světly pravý | F12 | 15 | Přístrojová deska |
| Světlomet s dálkovými světly levý | F13 | 15 | Přístrojová deska |
| Přední mlhové světlo | F30 | 15 | Baterie (kladný pól) |
| Světlomet pro couvání | F35 | 7,5 | Přístrojová deska |
| Třetí brzdové světlo | F37 | 10 | Přístrojová deska |
| Přední světlo pro osvětlení | F39 | 10 | Přístrojová deska |
| Přední světlo pro osvětlení | F49 | 7,5 | Přístrojová deska |
| Směrovky | F53 | 10 | Přístrojová deska |
| Výstražná světla | F53 | 10 | Přístrojová deska |
| Popis | Číslo | Ampéráž [A] | Poloha |
| Řídicí jednotka motorového prostoru | F70 (POJISTKA MAXI) | 150 | Přístrojová deska |
| Řídicí jednotka na přístrojové desce | F71 | 70 | Přístrojová deska |
| Ohřívač paliva (naftové verze) | F73 | 60 | Přístrojová deska |
| Řídicí jednotka startování | F01 (POJISTKA MAXI) | 70 | Baterie |
| Řídicí jednotka na přístrojové desce | F01 (POJISTKA MAXI) | 70 | Baterie |
| Ventilátor klimatizace | F02 (POJISTKA MAXI) | 40 | Baterie |
| Elektrický zámek řízení | F03 (POJISTKA MAXI) | 20 | Baterie |
| Odbočka brzdového systému (čerpadlo) | F04 (POJISTKA MAXI) | 40 | Baterie |
| Odbočka brzdového systému (elektromagnetický ventil) | F05 (POJISTKA MAXI) | 40 | Baterie |
| Ventilátor chladiče (nízká rychlost) | F06 (POJISTKA MAXI) | 40 | Baterie |
| Ventilátor chladiče (vysoká rychlost) | F07 (POJISTKA MAXI) | 40 | Baterie |
| Stříkací systém světlometů | F09 | 20 | Baterie |
| Klakson | F10 | 15 | Baterie |
| Dodatečné elektronické služby vstřikovače | F11 | 15 | Baterie |
| + INT pro systém elektronického vstřikování | F 16 | 7,5 | Baterie |
| Základní služby elektronického vstřikování | F17 | 10 | Baterie |
| Odbočka řízení motoru | F18 | 15 | Baterie |
| Kompresor klimatizace | F19 | 7,5 | Baterie |
| Vyhřívání zadního skla | F20 | 20 | Baterie |
| Napájení čerpadla paliva | F21 | 20 | Baterie |
| Zapalovací cívky;Vstřikovače (benzín). | F22 | 15 | Baterie |
| Základní služby elektronického vstřikování (nafta) | F22 | 20 | Baterie |
| Napájení systému zesílení a systému rádiové navigace | F23 | 15 | Baterie |
| Odbočka palubního počítače;Cívka relé stříkacích světlometů. | F31 | 7,5 | Přístrojová deska |
| Odbočka dveří řidiče;Odbočka dveří spolujezdce;
Zapínací zařízení. |
F32 | 15 | Přístrojová deska |
| Prázdné | F33 | – | Přístrojová deska |
| Prázdné | F34 | – | Přístrojová deska |
| Senzor a měřič průtoku vody ve filtru na naftu | F35 | 7,5 | Přístrojová deska |
| Spínač brzdových světel;Ovládací panel na středové konzole. | F35 | 7,5 | Přístrojová deska |
| Tempomat | F35 | 7,5 | Přístrojová deska |
| Senzor AQS | F35 | 7,5 | Přístrojová deska |
| Prázdné | F36 | – | Přístrojová deska |
| Odbočka přístrojové desky | F37 | 10 | Přístrojová deska |
| Kontrolér předních světlometů;Napájení kontroléru plynových světlometů (Bixenon). | F37 | 10 | Přístrojová deska |
| Aktuátor zamykání a odemykání zavazadlového prostoru | F38 | 15 | Přístrojová deska |
| Na diagnostickém bodě EOBD | F39 | 10 | Přístrojová deska |
| Řídicí jednotka TPMS | F39 | 10 | Přístrojová deska |
| Programování mobilního telefonu | F39 | 10 | Přístrojová deska |
| Řídicí jednotka alarmového systému | F39 | 10 | Přístrojová deska |
| Systém řízení klimatizace | F39 | 10 | Přístrojová deska |
| Zadní sklo vyhřívané | F40 | 30 | Přístrojová deska |
| Přístroj pro odmrazování trysek světlometů | F41 | 7,5 | Přístrojová deska |
| Přístroj pro odmrazování vyhřívaného zrcadla | F41 | 7,5 | Přístrojová deska |
| Napájení bodu rozdělení brzdy (ABS / VDC) – Bod rozdělení úhlu řízení – Senzor náklonu | F42 | 7,5 | Přístrojová deska |
| Stěrač a tryska předního skla | F43 | 30 | Přístrojová deska |
| Zapalovač cigaret na středové konzole | F44 | 10 | Přístrojová deska |
| Systém radionavigace | F49 | 7,5 | Přístrojová deska |
| Jednotka řízení senzoru deště | F49 | 7,5 | Přístrojová deska |
| Bod rozdělení volantu | F49 | 7,5 | Přístrojová deska |
| Panel ovládacích tlačítek | F49 | 7,5 | Přístrojová deska |
| Bod rozdělení senzoru parkování | F49 | 7,5 | Přístrojová deska |
| Středová konzola ovládá světla | F49 | 7,5 | Přístrojová deska |
| Ovládání sedadla | F49 | 7,5 | Přístrojová deska |
| Přední okna | F49 | 7,5 | Přístrojová deska |
| Programování mobilního telefonu | F49 | 7,5 | Přístrojová deska |
| Tlačítko START / STOP | F49 | 7,5 | Přístrojová deska |
| Systém airbagů | F50 | 7,5 | Přístrojová deska |
| Jednotka řízení TPMS | F51 | 7,5 | Přístrojová deska |
| Přednastavení audio systému | F51 | 7,5 | Přístrojová deska |
| Bod rozdělení přístrojové desky | F53 | 10 | Přístrojová deska |
| Zesilovač audio systému s procesorem DSP | F54 | 30 | Zavazadlový prostor |
| + 30 zesilovačů audio HI-FI | F54 | 30 | Zavazadlový prostor |
| Ovládání pohybu sedadla vlevo | F56 | 25 | Zavazadlový prostor |
| Vyhřívání sedadla vlevo | F57 | 7,5 | Zavazadlový prostor |
| Ovládání pohybu sedadla vpravo | F60 | 25 | Zavazadlový prostor |
| Prázdné | F61 | – | Zavazadlový prostor |
| Vyhřívání sedadla vpravo | F67 | 7,5 | Zavazadlový prostor |
| Prázdné | F58 | – | Zavazadlový prostor |
| Prázdné | F59 | – | Zavazadlový prostor |
| Hydraulická pumpa horní | F62 | 30 | Zavazadlový prostor |
| Jednotka řízení horní a elektromagnetické ventily | F63 | 20 | Zavazadlový prostor |
| Prázdné | F64 | – | Zavazadlový prostor |
| Prázdné | F66 | – | Zavazadlový prostor |
| Prázdné | F68 | – | Zavazadlový prostor |
| Prázdné | F69 | – | Zavazadlový prostor |
| Prázdné | F77 | – | Zavazadlový prostor |
| Napájení okna vlevo | F78 | 30 | Zavazadlový prostor |
| Prázdné | F79 | – | Zavazadlový prostor |
| Napájení okna vpravo | F80 | 30 | Zavazadlový prostor |
O Alfa Romeo Brera (2005-2010)
Alfa Romeo Brera, vyráběná v letech 2005 až 2010, je elegantní sportovní kupé, které si získalo srdce mnoha automobilových nadšenců. Tento model se vyznačuje svým stylovým designem, který kombinuje italskou eleganci s dynamickými liniemi. Brera byla k dispozici s různými motorizacemi, včetně benzinových motorů o objemu od 1.8 do 3.2 litru a dieselových variant. Nejvýkonnější verze byla vybavena 3.2litrovým V6 motorem, který poskytoval skvělý výkon a jízdní vlastnosti. Interiér Brery je stejně působivý, s kvalitními materiály a moderními technologiemi, což z ní činí ideální vozidlo pro ty, kteří hledají kombinaci stylu a výkonu.
Schéma pojistkové skříňky Alfa Romeo Brera
Tato stránka zobrazuje schéma pojistkové skříňky pro Alfa Romeo Brera, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se obvykle nachází v motorovém prostoru a v interiéru vozidla, často pod přístrojovou deskou. Na schématech jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektrických komponentů ve vozidle, a proto je důležité mít k dispozici přesné schéma pojistkové skříňky.
