Alfa Romeo MiTo (2008-2018) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Alfa Romeo MiTo 2008-2018, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Alfa Romeo MiTo (2008-2013) – schéma pojistkové skříňky
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013.
Pojistka zapalovače cigaret (zásuvka napájení) v Alfa Romeo MiTo (2008-2013) je pojistka F85 v pojistkové skříňce v motorovém prostoru.

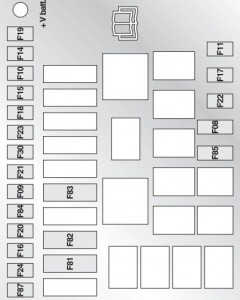

Pojistková skříňka v motorovém prostoru

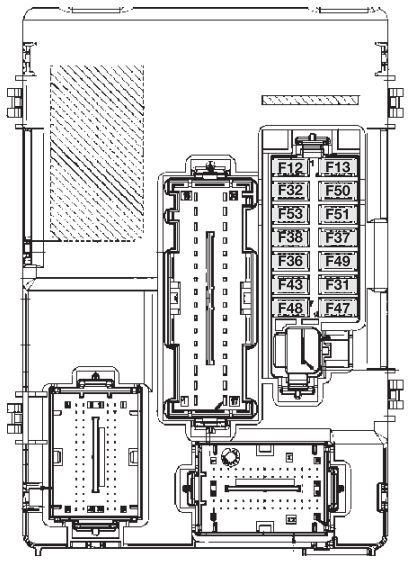

Pojistková skříňka na palubní desce
Pojistková skříňka v zavazadlovém prostoru
Přehledná tabulka pojistek
| Popis | Pojistka | Ampéráž [A] | Poloha |
| Hlavní lišty | F14 | 15 | Motorový prostor |
| Přední potkávací světla pravá | F12 | 7,5 | Přístrojová deska |
| Přední potkávací světla levá | F13 | 7,5 | Přístrojová deska |
| Systém odvodu plynů z předních světel (pravá strana) | F12 | 15 | Přístrojová deska |
| Systém odvodu plynů z předních světel (levá strana) | F13 | 15 | Přístrojová deska |
| Mlhová světla | F30 | 15 | Motorový prostor |
| 3. brzdové světlo | F37 | 5 | Přístrojová deska |
| Světlo couvání | F51 | 5 | Přístrojová deska |
| Přední vnitřní osvětlení;
Osvětlení zavazadlového prostoru; Osvětlení vnitřní sluneční clony; Osvětlení dveří; Osvětlení odkládací schránky. |
F32 | 5 | Přístrojová deska |
| Popis | Pojistka | Ampéráž [A] | Poloha |
| Ventilátor kabiny | F08 | 30 | Motorový prostor |
| Čerpadlo ostřikovače světlometů | F09 | 20 | Motorový prostor |
| Klakson se dvěma tóny | F10 | 15 | Motorový prostor |
| Elektromagnetický ventil tělesa škrticí klapky;
Elektromagnetický ventil deaktivace; Elektromagnetický ventil nádrže; Ohřívač lambda sondy; Elektromagnetický ventil VGT; Elektromagnetický ventil obtoku chlazení EGR; Elektromagnetický ventil swirl; Elektromagnetický ventil tělesa škrticí klapky; Regulátor ohřevu žhavicí svíčky. |
F11 | 10 | Motorový prostor |
| Systém regulace polohy světlometů | f13 | 7,5 | Palubní deska |
| Přídavný ohřívač (PTC 1) | F15 | 30 | Motorový prostor |
| Řídicí jednotka motoru | F 16 | 5 | Motorový prostor |
| Řídicí jednotka motoru (napájení) | F17 | 10 | Motorový prostor |
| Cívka relé systému řízení;
Řídicí jednotka motoru (verze 1.4); Cívka dálkového ovládání systému chlazení motoru (300 W + 300 W). |
F18 | 5 | Motorový prostor |
| Kompresor klimatizace | F19 | 7,5 | Motorový prostor |
| Vyhřívané zadní sklo;
Systém odmrazování. |
F20 | 30 | Motorový prostor |
| Čerpadlo paliva v nádrži | F21 | 15 | Motorový prostor |
| Hlavní zatížení systému řízení motoru (verze 1.4) | F22 | 10 | Motorový prostor |
| Hlavní zatížení systému řízení motoru (verze 1.6 JTDM) | F22 | 20 | Motorový prostor |
| Řídicí jednotka brzdového systému
(řídicí jednotka a elektromagnetická jednotka) |
F23 | 20 | Motorový prostor |
| Regulátor systému elektrického řízení (napájení + klíč);
Regulátor brzdového systému (napájení + klíč); Senzor náklonu v tunelu. |
F24 | 5 | Motorový prostor |
| Cívky relé systému výfuku INT / A na pojistkové skříňce motoru | F31 | 5 | Palubní deska |
| Rádio;
Řídicí jednotka Blue & MeTM; Řídicí jednotka klimatizace; Řídicí jednotka alarmu; Řídicí jednotka systému senzorů objemu; Externí diagnostický konektor EOBD; Řídicí jednotka detekce tlaku v pneumatikách. |
F36 | 10 | Přístrojová deska |
| Přístrojová deska;
Spínač světel stop; Systém řízení plynových světlometů. |
F37 | 5 | Přístrojová deska |
| Motor zámku dveří;
Motor Safe Lock na dveřích; Motor odemykání zadního víka. |
F38 | 15 | Přístrojová deska |
| Čerpadlo ostřikovače předního a zadního | F43 | 20 | Přístrojová deska |
| Elektrický motor ovládání oken s řídicí jednotkou
(dveře na straně řidiče) |
F47 | 20 | Přístrojová deska |
| Elektrický motor ovládání oken s regulátorem
(dveře na straně spolujezdce) |
F48 | 20 | Přístrojová deska |
| Řídicí jednotka senzorů parkování;
Řídicí jednotka detekce tlaku v pneumatikách; Senzor deště / soumraku na zpětném zrcátku; Elektrochromatický senzor na zpětném zrcátku; Bezpečnostní pás na displeji varovné kontrolky na zpětném zrcátku; Osvětlení ovládacího panelu (Centrální ovládací panel, Ovládací panel na straně řidiče, Ovládací panel na volantu, Ovládací panel Blue & MeTM); Spínač aktivace vyhřívání předního sedadla; Řídicí jednotka senzorů objemu alarmového systému; Regulátor elektrického otevírání střešního okna; Konektor PND na přístrojové desce. |
F49 | 5 | Přístrojová deska |
| Řídicí jednotka systému airbag | F50 | 7,5 | Přístrojová deska |
| Spínač spojky;
Spínač světel stop; Cívky relé na pojistkové skříňce motoru; Systém řízení vnitřního vytápění a klimatizace; Řídicí jednotka Blue & MeTM; Kabeláž rádia; Měřicí přístroj průtoku vzduchu; Senzor vody v naftě. |
F51 | 5 | Přístrojová deska |
| Přístrojová deska | F53 | 5 | Přístrojová deska |
| Řídicí jednotka zesilovače systému Hi-Fi Bose | F4 | 15 | Zavazadlový prostor |
| Subwoofer Bassbox v prostoru pro rezervní kolo | F5 | 10 | Zavazadlový prostor |
| Vyhřívání předního sedadla vlevo a vpravo | F6 | 15 | Zavazadlový prostor |
| Elektrický systém otevírání střešního okna | F1 | 20 | Zavazadlový prostor |
| Kabeláž pojistky | F2 | – | Zavazadlový prostor |
| Konektor napájení v zavazadlovém prostoru | F3 | 15 | Zavazadlový prostor |
| Ventilátor kabiny | F83 | 40 | Motorový prostor |
| Konektor napájení v tunelu | F85 | 15 | Motorový prostor |
| Odmlžování bočních zrcátek na straně spolujezdce a řidiče;
Odmlžování předních trysek; Vyhřívaná cívka relé předního skla. |
F87 | 7,5 | Motorový prostor |
Alfa Romeo MiTo (2013-2018) – schéma pojistky
Rok výroby: 2013, 2014, 2015, 2016, 2017, 2018.
Pojistka zapalovače cigaret (zásuvka napájení) v Alfa Romeo MiTo (2013-2018) je pojistka F85 v pojistkové skříňce v motorovém prostoru.

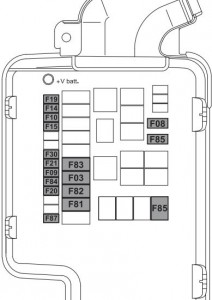

Pojistková skříňka v motorovém prostoru
| Popis | Pojistka | Ampéráže [A] |
| Motor startování | F03 | 20 |
| Elektrický ventilátor kabiny | F08 | 40 |
| Přídavný ohřívač (verze Turbo TwinAir 105 CV a 1.3 JTDM-2 85 CV) | F09 | 5 |
| Klaksón se dvěma tóny | F10 | 15 |
| Přední světlomety | F14 | 15 |
| Přídavný ohřívač (PTC 1) | F15 | 30 |
| Kompresor klimatizace | F19 | 7,5 |
| Zadní sklo s vyhříváním; Systém odmrazování | F20 | 30 |
| Elektrické čerpadlo paliva v nádrži | F21 | 15 |
| Mlhová světla | F30 | 15 |
| Přídavný ohřívač (PTC2) | F81 | 60 |
| Přídavný ohřívač (PTC1) | F82 | 40 |
| Přídavný ohřívač (PTC2) | F82 | 50 |
| Volné | F83 | – |
| Audio systém HI-FI (řídicí jednotka, reproduktor Bassbox); Konfigurace mechanické převodovky. | F84 | 20 |
| Napájecí zásuvka v tunelu | F85 | 15 |
| Elektrické odmrazování bočních zrcátek; Odmrazování trysek čelního skla; Cívka spínače relé vyhřívaného čelního skla | F87 | 7,5 |

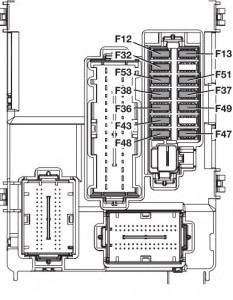

Schéma pojistek na palubní desce
| Popis | Pojistka | Ampéráž [A] |
| Přední potkávací světla pravá | F12 | 7,5 |
| Přední potkávací světlo levé | F13 | 7,5 / 5 * |
| Systém nastavení světel | F13 | 7,5 |
| Přední vnitřní osvětlení; Osvětlení zavazadlového prostoru; Doplňkové osvětlení sluneční clony; Osvětlení kaluže ve dveřích; Osvětlení odkládací schránky | F32 | 5 |
| Rádio; Systém konfigurace audia (pro předpokládané verze/trhy); Rádio Uconnect™ 5″ (pro předpokládané verze/trhy); Řídicí jednotka klimatizace; Řídicí jednotka systému alarmu; Řídicí jednotka objemového systému; Externí diagnostika EOBD (zásuvka); Řídicí jednotka monitorování tlaku pneumatik | F36 | 10 |
| Přístrojová deska; Spínač brzdového světla. | F37 | 5 |
| Motor zámku dveří; Motor Safe Lock na dveřích; Motor na odemknutí zadního víka. | F38 | 15 |
| Přední a zadní pumpa na mytí skel | F43 | 20 |
| Elektrický motor okna s ovládáním (dveře na straně řidiče) | F47 | 20 |
| Elektrický motor okna s ovládáním (dveře na straně cestujícího) | F48 | 20 |
| Řídicí jednotka senzoru parkování; Senzor deště/šera v zrcadle; Elektrochromatický senzor zrcadla; Bezpečnostní pás (varovná lampa); Osvětlení ovládacích panelů (střed, strana řidiče, na volantu); Spínače vyhřívání předních sedadel; Kontrolór objemového senzora alarmu; Kontrolór elektricky otevírací střechy; | F49 | 5 |
| Spínač spojky; Spínač brzdových světel; Cívky spínačů relé na řídicí jednotce schématu pojistek motoru; Systém vnitřního řízení klimatizace a vytápění; Průtokoměr; Senzor přítomnosti vody v naftě; Rádio; Systém konfigurace rádia (pro předpokládané verze/trhy) | F51 | 5 |
| Přístrojová deska | F51 | 5 |

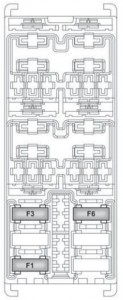

Schéma pojistek v zavazadlovém prostoru
| Popis | Pojistka | Ampéráž [A] |
| Elektrický systém otevírání střechy | F1 | 20 |
| Napájecí zásuvka v zavazadlovém prostoru | F3 | 15 |
| Vyhřívání předních sedadel | F6 | 15 |
O Alfa Romeo MiTo (2008-2018)
Alfa Romeo MiTo, vyráběný v letech 2008 až 2018, je kompaktní hatchback, který kombinuje italský design s dynamickým výkonem. Tento model je známý svou sportovní estetikou a precizním řízením, což ho činí atraktivním pro mladší řidiče, kteří hledají stylové a zábavné auto. Alfa Romeo MiTo nabízí různé možnosti motorů, včetně benzinových a dieselových variant, s objemem od 0.9 TwinAir Turbo až po 1.4 MultiAir Turbo, které poskytují různé úrovně výkonu a efektivity. Interiér vozidla je navržen s důrazem na komfort a moderní technologie, přičemž nabízí různé možnosti personalizace.
Schéma pojistkové skříňky Alfa Romeo MiTo
Tato stránka zobrazuje schéma pojistkové skříňky pro Alfa Romeo MiTo, která je klíčová pro identifikaci a údržbu elektrických komponent vozidla. Pojistková skříňka se typicky nachází v prostoru pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což umožňuje jednoduchou orientaci při výměně pojistek. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je nedílnou součástí údržby vozidla a správné pochopení jejího schématu může prodloužit životnost elektrických systémů vašeho Alfa Romeo MiTo.
