Alfa Romeo 166 (1999-2003) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Alfa Romeo 166 (1999-2003), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Alfa Romeo 166 – schéma pojistky
Rok výroby: 1999, 2000, 2001, 2002, 2003.
Pojistka zapalovače cigaret Alfa Romeo 166 – (schéma pojistky v motorovém prostoru (před rokem 2003), pojistka č. 11/25A).
Pojistka zapalovače cigaret Alfa Romeo 166 – (schéma pojistky v prostoru pro cestující, pojistky č. 7/10A a pojistky č. 19/25A)
Schéma pojistky v motorovém prostoru
Schéma pojistky
| Nr | Ampere [A] | Popis |
|---|---|---|
| 1A | 60A | Schéma pojistky/panel relé konzoly (F4/F8/F10-F12/F15/F17-F20) |
| 1B | 30A | Napětí napájení pomocných obvodů startování |
| 2 | 30A | Elektromagnetický ventil pro regulaci výkonu kompresoru AC |
| 3 | 10 A | Modul řízení ABS |
| 4 | 5A | Automatická převodovka (AT) |
| 5 | 15A | Ohřívač paliva – Diesel |
| 6 | 15A | Modul řízení motoru (ECM) (2,0TS) |
| 7 | 15A | Modul řízení motoru (ECM) (benzín) |
| 8 | 30A | Motorek startování |
| 9 | 30A | Modul řízení motoru (ECM) |
| 10 | 30A | Pomocný ohřívač – (Diesel) |
| 11 | 25A | Předpojistka pomocná;Zapalovač cigaret |
| R1 | Relé motoru ventilátoru klimatizace a ohřívače | |
| R2 | Relé motoru motorku startování | |
| R3 | Relé ohřívače paliva – (Diesel) | |
| R4 | Relé řízení motoru (EC) | |
| R5 | Relé palivové pumpy (FP) | |
| R6 | Relé pomocného ohřívače – Diesel (pokud je přítomen) |

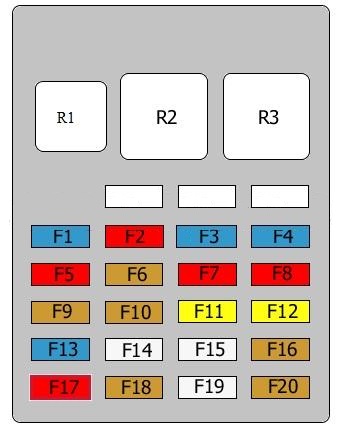

Schéma pojistky v prostoru pro cestující Alfa Romeo 166
Poloha pojistky
Pojistky hlavních zařízení se nacházejí v řídicí jednotce pod přístrojovou deskou, vlevo od sloupku řízení.
Přístup se získá uvolněním ovládacího knoflíku a složením panelu.
Grafické symboly, které zvýrazňují hlavní elektrický prvek odpovídající každé pojistce, jsou uvedeny na štítku na vnitřní straně panelu.
Schéma pojistky
| Nr | Ampere [A] | Popis |
|---|---|---|
| Nr | Ampere [A] | Popis |
| 1 | 15A | Signál brzdového světla;Brzdová světla;
Řídicí jednotka IGE; Panel přístrojů; Směrovky; Spínač světlometů. |
| 2 | 10 A | Boční airbag |
| 3 | 15A | Čerpadlo paliva |
| 4 | 15A | Rádio |
| 5 | 10 A | Elektricky vyhřívaná zrcátka;Tempomat;
Bezpečnostní kontrolér; Displej páky převodovky (automatická převodovka); Relé kompresoru klimatizace; Osvětlení palubní desky; Stmívač; Otevřené dveře. |
| 6 | 5A | Relé ventilátoru klimatizace |
| 7 | 10 A | Přední příslušenství pojistkový blok;Zapalovač cigaret;
Integrovaný kontrolní systém (ICS). |
| 8 | 10 A | Výstražná světla;Řídicí jednotka směrovek. |
| 9 | 5A | Elektrochromatické zpětné zrcátko;Senzor deště;
Platební systém; Relé vyhřívaných sedadel; Řídicí jednotka elektrických oken vpředu; Řídicí jednotka elektrických oken vzadu; Klimatizace; Blokování elektrických oken vzadu. |
| 10 | 5A | Řídicí jednotka CAE (automatická převodovka) |
| 11 | 20A | Řídicí jednotka IGE |
| Nr | Ampere [A] | Popis |
|---|---|---|
| 12 | 20A | Ostřikovač světlometů |
| 13 | 15A | Otevíratelná střecha;Elektrochromatické zařízení pro deaktivaci zrcátka (zpátečka). |
| 14 | 25A | Ostřikovač a stěrač předního skla |
| 15 | 25A | Elektrická přední okna |
| 16 | 5A | Imobilizér;Řídicí jednotka motoru. |
| 17 | 10 A | Displej páky převodovky (automatická převodovka);Vnitřní osvětlení;
Osvětlení stropu ve dveřích; Osvětlení odkládací schránky; Osvětlení zavazadlového prostoru; Stmívač; Řídicí jednotka klimatizace; Řídicí jednotka bezpečnostních zařízení; Přijímač dálkového ovládání; Diagnostický konektor. |
| 18 | 5A | Ovládací panel;Integrovaný kontrolní systém (ICS);
Telefon. |
| 19 | 25A | Centrální zamykání;Pojistka příslušenství vzadu;
Zapalovač cigaret. |
| 20 | 5A | Imobilizér |
| R1 | Spínač relé na vypouštění | |
| R2 | Relé nouzových světel | |
| R3 | Ostřikovač světlometů/relé blikače |

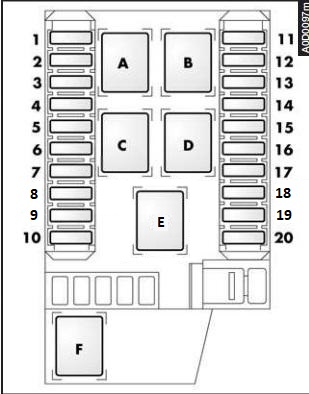

Pojistky a relé v zavazadlovém prostoru Alfa Romeo 166
Pojistky a relé umístěné na pravé straně zavazadlového prostoru jsou umístěny v pojistkové skříňce, která je uzavřena víkem. Pro otevření víka otočte ovladačem.
Schéma pojistky
| Nr | Ampere [A] | Popis |
|---|---|---|
| Nr | Ampere [A] | Popis |
| 1 | 30A | Vyhřívání zadního skla |
| 2 | 7,5A | Odmlžování vnějších zrcátek |
| 3 | 20A | Řídicí jednotka BI – Elektrické okno přední pravé;
Přední pravé okno (řídicí jednotka ABI). |
| 4 | Výchozí nastavení | |
| 5 | 30A | Elektrické nastavení předního sedadla pravého |
| 6 | 30A | Elektrické nastavení předního sedadla levého |
| 7 | 15A | Vyhřívání čelního skla |
| 8 | 10 A | Vyhřívání předního sedadla pravého |
| 9 | 10 A | Vyhřívání předního sedadla levého |
| Nr | Ampere [A] | Popis |
|---|---|---|
| 10 | 20A | Elektricky otevíratelná střecha |
| 11 | Výchozí nastavení | |
| 12 | 10 A | Směrovky;Alarmový systém (řídicí jednotka);
Výchozí nastavení přívěsu. |
| 13 | 10 A | Přídavný ohřívač (verze JTD) |
| 14 | 20A | Řídicí jednotka ABI – elektrické okno zadní levéElektrické okno zadní levé (řídicí jednotka ABI) |
| 15 | 10 A | Kontrolní kontrolka vnějšího zrcátka;Kontrolní kontrolka vyhřívání sedadla;
Sluneční clona; Alarmový systém (řídicí jednotka); Elektrochromatické zpětné zrcátko; Senzory parkování (řídicí jednotka); Elektrická okna (kontrolka upozornění BLOKOVÁNÍ ovládání řidiče); Senzor deště; Přijímač dálkového ovládání. |
| 16 | 20A | Předfusibilní pojistka; |
| 17 | 20A | Řídicí jednotka ABI – elektrické okno zadní pravéElektrické okno zadní pravé (řídicí jednotka ABI) |
| 18 | 20A | Řídicí jednotka ABI – elektrické okno přední levéElektrické okno přední levé (řídicí jednotka ABI) |
| 19 | 20A | Řídicí jednotka ABI – Centrální zamykání;Centrální zamykání (řídicí jednotka ABI). |
| 20 | 25A | Audio zesilovač |
Pojistky a relé v zavazadlovém prostoru Alfa Romeo 166
Schéma pojistky
| Nr | Ampere [A] | Popis |
|---|---|---|
| F1 | 40A | Vyhřívané zadní sklo |
| F2 | 10 A | Vyhřívaná boční zrcátka |
| F3 | 20A | Aktivátor odblokování víka zavazadlového prostoru |
| F4 | 25A | Odblokování dvířek palivové nádrže |
| F5 | 20A | Vyhřívání sedadla |
| F6 | 15A | Přípojka pro přívěs |
| F7 | 30A | Elektrické sedadlo pravé |
| F8 | 25A | Elektrická okna (zadní) |
| F9 | 30A | Elektrické sedadlo levé |
| R1 | Relé vyhřívaného zadního skla | |
| R2 | Relé odblokování víka zavazadlového prostoru | |
| R3 | Relé dvířek palivové nádrže | |
| R4 | Relé vyhřívání sedadla | |
| R5 | Relé časovače lampy v oblasti nakládky |
O Alfa Romeo 166 (1999-2003)
Alfa Romeo 166, vyráběný v letech 1999 až 2003, je elegantní sedan vyšší střední třídy, který se vyznačuje italským designem a sportovním charakterem. Tento model je známý svou pohodlnou jízdou a precizním řízením, což ho činí atraktivním pro milovníky dynamické jízdy. Alfa Romeo 166 nabízí různé možnosti motorů, včetně benzínových i dieselových variant, přičemž mezi nejoblíbenější patří 2.0 Twin Spark a 3.0 V6 motor. Vnitřní prostor vozidla je luxusně vybaven, s důrazem na detaily a kvalitu materiálů, což poskytuje komfortní zážitek pro řidiče i pasažéry.
Schéma pojistkové skříňky Alfa Romeo 166
Tato stránka zobrazuje schéma pojistkové skříňky pro model Alfa Romeo 166, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází v prostoru pod kapotou a v interiéru vozidla, často v blízkosti palubní desky. Na schématu jsou zobrazena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických komponentů, jako jsou světla, rádio a klimatizace.
