Alfa Romeo 147 FL (2005-2010) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Alfa Romeo 147 FL (2005-2010), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).

Alfa Romeo 147 FL (2005-2010) – schéma pojistkové skříně

Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010.

Pojistka zapalovače cigaret (zásuvka napájení) v Alfa Romeo 147 FL (2005-2010) je pojistka F44 v pojistkové skříňce na přístrojové desce.

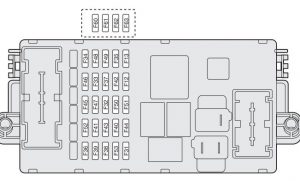

Pojistková skříňka na přístrojové desce

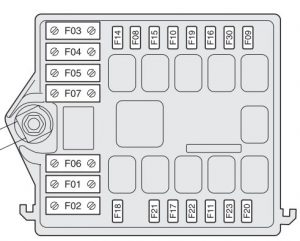

Pojistková skříňka vedle baterie

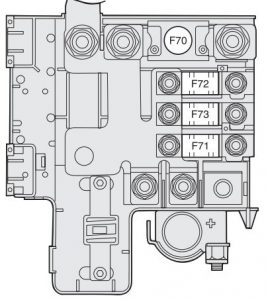

Pojistková skříňka na kladném pólu baterie

Shrnutí pojistek

Světla	Poloha	Číslo	Amp [A]
Nouzová světla	Přístrojová deska	F53	10
Pravé potkávací světlo	Přístrojová deska	F12	10
Levé potkávací světlo	Přístrojová deska	F13	10
Pravé dálkové světlo	Baterie	F14	15
Levé dálkové světlo	Baterie	F15	10
Přední mlhová světla	Baterie	F30	15
Brzdová světla	Přístrojová deska	F37	10
Zpětná světla	Přístrojová deska	F35	7,5
+30 světla směrovky	Přístrojová deska	F53	10

Popis	Poloha	Číslo	Amp [A]
Čerpadlo převodovky Selespeed/Easy Speed.	Baterie	F03(MAXI)	30
Pomocné topení	Baterie (+)	F73(MAXI)	30
Regulátor výšky světlometů	Přístrojová deska	F13	10
Klimatizace	Přístrojová deska	F31	7,5
Klimatizace	Přístrojová deska	F39	15
Kompresor klimatizace	Baterie	F19	7,5
Vinutí relé systému topení a ventilace	Přístrojová deska	F31	7,5
Napájení přes spínač zapalování +30	Přístrojová deska	F32	15
Provoz Selespeed/Easy Speed	Přístrojová deska	F32	15
Provoz Selespeed/Easy Speed	Přístrojová deska	F51	15
Autorádio	Přístrojová deska	F39	15
Navigátor	Přístrojová deska	F39	15
Stěrač zadního okna	Přístrojová deska	F52	15
Ovládání okna zadního levého	Přístrojová deska	F33	20
Ovládání okna zadního pravého	Přístrojová deska	F34	20
Vyhřívané zadní sklo	Přístrojová deska	F40	30
Ostřikovací systém čelního skla;Ostřikovací systém zadního okna (dvoucestné čerpadlo).	Přístrojová deska	F43	30
Zapalovač cigaret	Přístrojová deska	F44	20
Vyhřívaná sedadla	Přístrojová deska	F45	15
Vyhřívaná vnější zrcátka;Vyhřívané trysky.	Přístrojová deska	F41	7,5
Kontrola tempomatu	Přístrojová deska	F35	7,5
Centrální zamykání	Přístrojová deska	F38	20
Ostřikovací systémy světlometů	Baterie	F09	20
Služební obvody +30	Přístrojová deska	F39	15
Hlavní služební obvody (elektronické vstřikování).	Baterie	F17	7,5
Mezi obvody služeb (elektronické vstřikování).	Baterie	F11	15
Mezi obvody služeb	Přístrojová deska	F49	7,5
Objemové senzory	Přístrojová deska	F39	15
Senzory systému VDC	Přístrojová deska	F42	7,5
Senzor úhlu řízení	Přístrojová deska	F42	7,5
U diagnostického konektoru systému EOBD	Přístrojová deska	F39	15
Adaptace pro instalaci mobilního telefonu.	Přístrojová deska	F39	15
Napájení řídicí jednotky řidiče.	Přístrojová deska	F47	20
Napájení řídicí jednotky spolujezdce.	Přístrojová deska	F48	20

Osvětlení ovládacích prvků	Přístrojová deska	F49	7,5
Osvětlení ovládacích prvků klimatizace	Přístrojová deska	F35	7,5
Přístrojová deska přístrojů	Přístrojová deska	F37	10
Přístrojová deska přístrojů	Přístrojová deska	F53	10
Řídicí jednotka dveří na straně řidiče	Přístrojová deska	F39	15
Řídicí jednotka ABS	Přístrojová deska	F42	7,5
Řídicí jednotka ABS	Baterie	F04(MAXI)	50
Pojistková skříňka v přístrojové desce.	Baterie	F02(MAXI)	50
Řídicí jednotka v zavazadlovém prostoru	Přístrojová deska	F39	15
Řídicí jednotka airbagu	Přístrojová deska	F50	7,5
Řídicí jednotka elektronického vstřikování +30	Baterie	F18	7,5
Řídicí jednotka v motorovém prostoru (verze diesel).	Baterie (+)	F70(MEGA)	125
Řídicí jednotka v přístrojové desce	Baterie (+)	F71(MAXI)	70
Řídicí jednotka pro případný přívěs	Přístrojová deska	F36	10
Elektrický ventilátor klimatizace	Baterie	F05(MAXI)	40
Elektrický ventilátor chladiče (1 rychlost – verze diesel).	Baterie	F06(MAXI)	30
Elektrický ventilátor chladiče (2 rychlosti – verze diesel).	Baterie	F07(MAXI)	50
Klakson	Baterie	F10	15
Čerpadlo paliva	Baterie	F21	15
Vstřikovače (verze diesel).	Baterie	F22	15
Zapalovací cívky	Baterie	F21	15
Elektrické otevírání zavazadlového prostoru	Přístrojová deska	F60(*)	25
Systém elektronického vstřikování	Baterie	F16	7,5
Systém Bose	Přístrojová deska	F61(*)	15
Systém Bose	Přístrojová deska	F62(*)	20
Otevíratelná střecha	Přístrojová deska	F63(*)	20
Otevíratelná střecha	Přístrojová deska	F46	15
Pomocné vytápění	Baterie	F08	30
Spínač zapalování	Baterie (+)	F72(MAXI)	30
Žhavicí svíčky (verze JTD).	Baterie	F01(MAXI)	50
Filtr na naftu s vytápěním (verze JTD).	Baterie	F20	20
Řídicí jednotka v motorovém prostoru (verze JTD).	Baterie (+)	F70(MEGA)	150
Elektrický ventilátor chladiče (první rychlost – verze JTD).	Baterie	F06(MAXI)	40
Elektrický ventilátor chladiče (druhá rychlost – verze JTD).	Baterie	F07(MAXI)	60
Vstřikovače (verze JTD). (*) Pojistka umístěná za pojistkovou skříní v přístrojové desce na dodatečné podpoře.	Baterie	F22	20

O Alfa Romeo 147 FL (2005-2010)

Alfa Romeo 147 FL, vyráběný v letech 2005 až 2010, je faceliftovanou verzí populárního modelu 147. Tento kompaktní automobil nabízí elegantní design a sportovní charakter, který je typický pro značku Alfa Romeo. Model 147 FL je vybaven různými motorizacemi, včetně benzinových a dieselových motorů, které poskytují různé úrovně výkonu a efektivity. Interiér vozidla je navržen s důrazem na komfort a kvalitu, přičemž nabízí moderní technologie a funkce pro pohodlnou jízdu. Alfa Romeo 147 FL je oblíbený mezi řidiči, kteří hledají kombinaci stylu, výkonu a italského šarmu.

Schéma pojistkové skříňky Alfa Romeo 147 FL

Tato stránka zobrazuje schéma pojistkové skříňky pro Alfa Romeo 147 FL, která je nezbytná pro správnou údržbu a opravy elektrického systému vozidla. Pojistková skříňka se obvykle nachází v prostoru pod palubní deskou nebo v motorovém prostoru. Na diagramech jsou uvedena čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Schéma pojistkové skříňky poskytuje jasný přehled o umístění a funkci jednotlivých pojistek, což usnadňuje jejich kontrolu a výměnu.
