Alfa Romeo 156 Crosswagon (2004-2008) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Alfa Romeo 156 Crosswagon (2004-2008), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Alfa Romeo 156 Crosswagon – schéma pojistky
Rok výroby: 2004, 2005, 2006, 2007, 2008.
Pojistka zapalovače cigaret – (pojistková skříňka v kabině, pojistka č. 15/15A)
Pojistková skříňka v kabině.
Poloha pojistkové skříňky
Abys se k ní dostal, odstraň panel uvolněním háčků ve směru šipky níže a odemkni šroub.

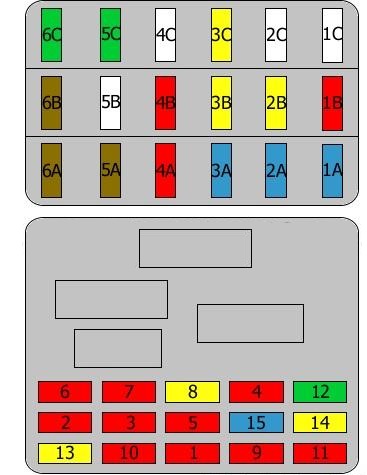

Schéma pojistkové skříňky
| Nr | Ampere [A] | Popis |
|---|---|---|
| Nr | Ampere [A] | Popis |
| 1 | 10 A | Osvětlení couvání;Spínač pedálu brzdy;
Směrovka(y) služební; Motor stěrače; Rádio; Alarmový systém; Senzor parkování; Telefon; ABS; Vícefunkční displej; Automatická převodovka. |
| 2 | 10 A | Osvětlení polohy;Osvětlení couvání;
Mlhové světlo levé; Osvětlení nouzové. |
| 3 | 10 A | Osvětlení polohy;Osvětlení couvání;
Mlhové světlo pravé; Osvětlení nouzové. |
| 4 | 10 A | Airbag;Hlavní světlomet pravý. |
| 5 | 10 A | Hlavní světlomety levé;Airbag;
Mlhová světla. |
| 6 | 10 A | Hlavní svazek pravý |
| 7 | 10 A | Hlavní svazek levý |
| 8 | 20A | Přídavné světlo(a);Centrální zamykání. |
| 9 | 10 A | Osvětlení nouzové |
| 10 | 10 A | Osvětlení přední polohy levé;Alarm;
Rádio; Diagnostický konektor. |
| 11 | 10 A | Osvětlení přední polohy pravé;Relé klaksonu. |
| 12 | 30A | Integrovaná řídicí jednotka |
| 13 | 20A | Relé klaksonu |
| 14 | 20A | Spínače na sloupku řízení;Ostřikovač světlometů. |
| 15 | 15A | Zapalovač cigaret;Kompresor. |
| 1A | 15A | Relé mlhového světlometu |
| Nr | Ampere [A] | Popis |
|---|---|---|
| 2A | 15A | Čerpadlo paliva |
| 3A | 15A | Řízení motoru |
| 4A | 10 A | Ovládání kódu řízení motoru |
| 5A | 7,5A | Ovládání kódu |
| 6A | 7,5A | Spínač pedálu brzdy |
| 1B | 10 A | Spínače sloupku řízení |
| 2B | 20A | Kontrolér pravých zadních dveří |
| 3B | 20A | Kontrolér levých zadních dveří |
| 4B | 10 A | Havarijní světla |
| 5B | ||
| 6B | 7,5A | Ovládání klimatizace;Osvětlení odkládací schránky. |
| 1C | ||
| 2C | ||
| 3C | 20A | Zadní napájecí bod |
| 4C | ||
| 5C | 30A | Vyhřívaná sedadla střecha |
| 6C | 30A | Řídicí jednotka zámku zavazadlového prostoru |
Pojistková skříňka v kabině Alfa Romeo Crosswagon.
Relé R1 – Stříkací systém/stěrač předního skla
Relé R2 – Relé
zvukového signálu Relé R3 – Relé vyhřívaného zadního skla
Hlavní pojistková skříňka v motorovém prostoru.
| Nr | Ampere [A] | Popis |
|---|---|---|
| A | 80A | Pojistková skříňka v kabině, pojistka 9 |
| b | 80A | Napájení |
| C | 70A | Pojistková skříňka a relé v kabině |
| D | 40A | Klimatizace |
| mi | 30A | Řízení motoru |
| F | 40A | Chladicí ventilátor |
| g | 30A | Chladicí ventilátor |
| h | Žhavicí svíčky |
Pojistková skříňka v motorovém prostoru.
Pojistka B39 – Relé vyhřívání paliva (25,0 A)
Relé J05 – Relé inhibítora startování
Relé J10 – Relé vstřikování paliva
Relé J15 – Relé palivového čerpadla, dodatečné relé, palivové čerpadlo
Relé J17 – Relé vyhřívání paliva
Relé J20 –
Relé klimatizace J86 – Relé automatické převodovky nebo nepoužité
Pojistková skříňka v motorovém prostoru Alfa Romeo Crosswagon.
| Nr | Ampere [A] | Popis |
|---|---|---|
| 1 | 40A | Ventilátor chlazení motoru (Alfa Romeo Twin spark bez klimatizace) |
| 2 | 40A | Ventilátor chlazení motoru, jiné |
| 3 | 30A | Funkce spínače zapnutí |
| 4 | 80A | Hlavní pojistka |
| 5 | 60A | Řídicí jednotka ABS nebo ESP |
| 6 | 40A | Ventilátor |
| 7 | 30A | Řízení motoru |
| 8 | ||
| 9 | 70A | Žhavicí svíčky; Ohřívaný filtr paliva. |
