Alfa Romeo GT (2004-2010) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky Alfa Romeo GT 2004-2010, získáte informace o poloze panelů pojistek uvnitř vozu a naučíte se přiřazení každé pojistky (rozložení pojistek).
Alfa Romeo GT (2004-2010) – schéma pojistkové skříňky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v Alfa Romeo GT (2004-2010) je pojistka F44 v pojistkové skříňce na přístrojové desce.
Pojistková skříňka na přístrojové desce

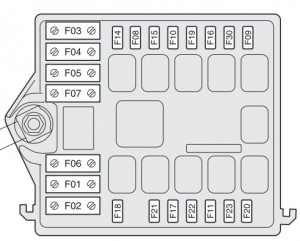

Pojistková skříňka vedle baterie
Pojistková skříňka na kladném pólu baterie
Tabulka souhrnu pojistek
| Popis | Poloha | Pojistka | Ampéry [A] |
| Výstražná kontrolka | Přístrojová deska | F53 | 10 |
| Pravé potkávací světlo | Přístrojová deska | F12 | 10 |
| Levé potkávací světlo | Přístrojová deska | F13 | 10 |
| Pravé dálkové světlo | Baterie | F14 | 10 |
| Levé dálkové světlo | Baterie | F15 | 15 |
| Mlhová světla | Baterie | F30 | 15 |
| Brzdová kontrolka | Přístrojová deska | F37 | 10 |
| Zpětná kontrolka | Přístrojová deska | F35 | 7,5 |
| +30 směrovky | Přístrojová deska | F53 | 10 |
| Popis | Poloha | Pojistka | Ampéry [A] |
| Čerpadlo převodovky Selespeed | Baterie (kladný pól) | F03 (POJISTKA MAXI) | 30 |
| Přídavné topení | Baterie (kladný pól) | F03 (POJISTKA MAXI) | 30 |
| Regulátor světlometů | Přístrojová deska | F13 | 10 |
| Systém klimatizace | Přístrojová deska | F31 | 7,5 |
| Systém klimatizace | Přístrojová deska | F39 | 15 |
| Kompresor klimatizace | Baterie | F1 | 7,5 |
| Cívky relé topení | Přístrojová deska | F31 | 7,5 |
| Klíč +30 | Přístrojová deska | F32 | 15 |
| Provozní převodovka Selespeed | Baterie | F11 | 15 |
| Provozní převodovka Selespeed | Přístrojová deska | F51 | 7,5 |
| Rádio | Přístrojová deska | F39 | 15 |
| Navigátor | Přístrojová deska | F39 | 15 |
| Vyhřívání zadního skla | Přístrojová deska | F40 | 30 |
| Přední sklo – ostřikovač zadního skla (čerpadlo) | Přístrojová deska | F43 | 30 |
| Zapalovač cigaret | Přístrojová deska | F44 | 20 |
| Elektricky vyhřívaná sedadla | Přístrojová deska | F45 | 15 |
| Vyhřívaná boční zrcátka – vyhřívané trysky | Přístrojová deska | F51 | 7,5 |
| Tempomat | Přístrojová deska | F35 | 7,5 |
| Centrální zamykání | Přístrojová deska | F38 | 20 |
| Ostřikovač světlometů | Baterie | F5 | 20 |
| Služby + 30 | Přístrojová deska | F39 | 15 |
| Základní služby (elektronické vstřikování) | Baterie | F8 | 7,5 |
| Přídavné služby (elektronické vstřikování) | Baterie | F9 | 15 |
| Přídavné služby | Přístrojová deska | F49 | 7,5 |
| Objemové senzory | Přístrojová deska | F39 | 15 |
| Senzor systému ESP | Přístrojová deska | F42 | 7,5 |
| Senzor úhlu řízení | Přístrojová deska | F42 | 7,5 |
| U konektoru diagnostiky EOBD | Přístrojová deska | F39 | 15 |
| Napájení pro mobilní telefon | Přístrojová deska | F39 | 15 |
| Napájení modulu řízení dveří řidiče | Přístrojová deska | F47 | 20 |
| Napájení modulu řízení dveří spolujezdce | Přístrojová deska | F48 | 20 |
| Popis | Poloha | Pojistka | Ampéry [A] |
| Zkontrolujte osvětlení | Přístrojová deska | F49 | 7,5 |
| Systém klimatizace kontroluje osvětlení | Přístrojová deska | F35 | 7,5 |
| Přístrojová deska přístrojů | Přístrojová deska | F37 | 10 |
| Přístrojová deska přístrojů | Přístrojová deska | F53 | 10 |
| Modul řízení dveří řidiče | Přístrojová deska | F39 | 15 |
| Modul řízení ABS | Přístrojová deska | F42 | 7,5 |
| Modul řízení ABS | Baterie (kladný pól) | F04 (POJISTKA MAXI) | 50 |
| Panel řízení na přístrojové desce | Baterie (kladný pól) | F02 (POJISTKA MAXI) | 50 |
| Modul řízení airbagu | Přístrojová deska | F50 | 7,5 |
| Modul řízení elektronického vstřikování +30 | Baterie | F18 | 7,5 |
| Panel řízení motoru (verze na benzín) | Baterie (kladný pól) | F70 (MEGA-POJISTKA) | 125 |
| Modul řízení na přístrojové desce | Baterie (kladný pól) | F71 (POJISTKA MAXI) | 70 |
| Modul řízení přívěsu | Přístrojová deska | F36 | 10 |
| Ventilátor klimatizace | Baterie (kladný pól) | F05 (POJISTKA MAXI) | 40 |
| Ventilátor chladiče (první rychlost – verze na benzín) | Baterie (kladný pól) | F06 (POJISTKA MAXI) | 40 |
| Ventilátor chladiče (druhá rychlost – verze na benzín) | Baterie (kladný pól) | F07 (POJISTKA MAXI) | 40 |
| Klakson | Baterie (kladný pól) | F10 | 15 |
| Čerpadlo paliva | Baterie | F21 | 15 |
| Vstřikovače (verze na benzín) | Baterie | F22 | 15 |
| Zapalovací cívky | Baterie | F21 | 15 |
| Elektrický zámek zadního víka | Přístrojová deska | F60 (*) | 25 |
| Systém elektronického vstřikování | Baterie | F 16 | 7,5 |
| Systém Bose | Přístrojová deska | F61 (*) | 15 |
| Systém Bose | Přístrojová deska | F62 (*) | 15 |
| Přídavné topení | Baterie | F08 | 30 |
| Klíč na zapínání | Baterie (kladný pól) | F72 (POJISTKA MAXI) | 30 |
| Ohřívání svíček (verze JTD) | Baterie | F01 (POJISTKA MAXI) | 50 |
| Filtr oleje vyhřívaný (verze JTD) | Baterie | F20 | 20 |
| Panel řízení motoru (verze JTD) | Baterie (kladný pól) | F70 (MEGA-POJISTKA) | 150 |
| Ventilátor chladiče (první rychlost – verze JTD) | Baterie | F06 (POJISTKA MAXI) | 40 |
| Ventilátor chladiče (druhá rychlost – verze JTD) | Baterie | F07 (POJISTKA MAXI) | 60 |
| Vstřikovače (verze JTD) | Baterie | F22 | 20 |
(*) Pojistka za ovládacím panelem na přístrojové desce na dodatečné podpoře
O Alfa Romeo GT (2004-2010)
Alfa Romeo GT, vyráběný v letech 2004 až 2010, je elegantní kupé, které kombinuje sportovní charakter s italským designem. Tento model je známý svými dynamickými liniemi a komfortním interiérem, který nabízí dostatek prostoru pro řidiče i pasažéry. Alfa Romeo GT byla dostupná s několika motorizacemi, včetně benzínových a dieselových motorů. Mezi nejoblíbenější patřily 2.0 JTS benzínový motor a 1.9 JTD dieselový motor, které poskytovaly dobrý výkon a efektivní spotřebu paliva. Tento model je také vybaven pokročilými technologiemi, které zvyšují bezpečnost a pohodlí během jízdy.
Schéma pojistkové skříňky Alfa Romeo GT
Tato stránka zobrazuje schéma pojistkové skříňky pro Alfa Romeo GT, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru pod palubní deskou a v motorovém prostoru. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro udržení správné funkčnosti vozidla a její správná údržba je nezbytná.
