Alfa Romeo 159 (2005-2011) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Alfa Romeo 159 (2005-2011), získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
Alfa Romeo 159 (2005-2011) – schéma pojistky
Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Pojistka zapalovače cigaret (zásuvka napájení) v Alfa Romeo 159 (2005-2011) je pojistka F44 v pojistkové skříňce
Pojistková skříňka na přístrojové desce

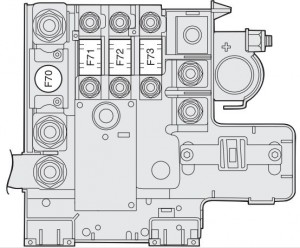

Pojistková skříňka na kladném pólu baterie

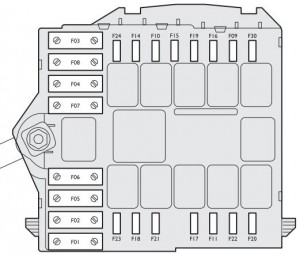

Pojistková skříňka blízko baterie

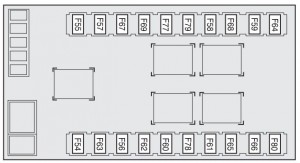

Pojistková skříňka v zavazadlovém prostoru (levá strana)
Přehledová tabulka pojistek
| Popis | Číslo | Amp [A] | Poloha |
| Světlomet s tlumenými světly pravý | F14 | 10 | Baterie |
| Světlomet s tlumenými světly levý | F15 | 10 | Baterie |
| Světlomet s dálkovými světly pravý | F12 | 15 | Přístrojová deska |
| Světlomet s dálkovými světly levý | F13 | 15 | Přístrojová deska |
| Přední mlhové světlo | F30 | 15 | Baterie |
| Světlo couvání | F35 | 7,5 | Přístrojová deska |
| Třetí brzdové světlo | F37 | 10 | Přístrojová deska |
| Osvětlení stropu přední / zadní | F39 | 10 | Přístrojová deska |
| Osvětlení stropu přední | F49 | 7,5 | Přístrojová deska |
| Směrovky | F53 | 10 | Přístrojová deska |
| Výstražná světla | F53 | 10 | Přístrojová deska |
| Popis | Číslo | Amp [A] | Poloha |
| Řídicí jednotka motorového prostoru | F70 (MEGA) | 150 | Baterie (+) |
| Řídicí jednotka na přístrojové desce | F71 | 70 | Baterie (+) |
| Ohřívač paliva (Diesel). | F73 | 60 | Baterie (+) |
| Řídicí jednotka startování | F01 (MAXI) | 70 | Baterie |
| Řídicí jednotka na přístrojové desce | F01 (MAXI) | 70 | Baterie |
| Ventilátor systému klimatizace | F02 (MAXI) | 40 | Baterie |
| Elektrický blok řízení | F03 (MAXI) | 20 | Baterie |
| Body rozdělení brzdy (čerpadlo). | F04 (MAXI) | 40 | Baterie |
| Body rozdělení brzdy (elektromagnetický ventil). | F05 (MAXI) | 40 | Baterie |
| Ventilátor chladiče (nízká rychlost). | F06 (MAXI) | 40 | Baterie |
| Ventilátor chladiče (vysoká rychlost). | F07 (MAXI) | 50 | Baterie |
| Ostřikovač světlometů | F09 | 20 | Baterie |
| Klakson | F10 | 15 | Baterie |
| Dodatečné elektronické služby pro vstřikování | F11 | 15 | Baterie |
| +INT pro systém elektronického vstřikování | F 16 | 7,5 | Baterie |
| Základní služby pro elektronické vstřikování | F17 | 10 | Baterie |
| Body rozdělení řízení motoru | F18 | 15 | Baterie |
| Kompresor systému klimatizace | F19 | 7,5 | Baterie |
| Vyhřívání zadního skla | F20 | 20 | Baterie |
| Napájení čerpadla paliva | F21 | 20 | Baterie |
| Startovací cívky/injektory (benzinové verze). | F22 | 15 | Baterie |
| Základní služby pro elektronické vstřikování (Diesel) | F22 | 20 | Baterie |
| Napájení audio systému; Systém navigace rádio. | F23 | 15 | Baterie |
| Body rozdělení Body Computer; Cívka relé ostřikovače skla | F31 | 7,5 | Přístrojová deska |
| Rozdělení dveří řidiče; Rozdělení dveří pasažéra;
Zapínací zařízení. |
F32 | 15 | Přístrojová deska |
| Elektrické okno zadní levé | F33 | 20 | Přístrojová deska |
| Pravé zadní okno | F34 | 20 | Přístrojová deska |
| Senzor/měřicí přístroj proudu paliva v filtru na naftu. | F35 | 7,5 | Přístrojová deska |
| Spínač brzdových světel; ovládací panel na středové konzole. | F35 | 7,5 | Přístrojová deska |
| Tempomat | F35 | 7,5 | Přístrojová deska |
| Senzor AQS | F35 | 7,5 | Přístrojová deska |
| Body rozdělení zavazadlového prostoru; Body rozdělení předních dveří | F36 | 20 | Přístrojová deska |
| Body rozdělení přístrojové desky | F37 | 10 | Přístrojová deska |
| Kontrolér předních světlometů; Napájení kontroléru světlometů
na plyn (Bixenon) |
F37 | 10 | Přístrojová deska |
| Aktivátor zamykání/odemykání zavazadlového prostoru. | F38 | 15 | Přístrojová deska |
| Při konektoru diagnostického systému EOBD | F39 | 10 | Přístrojová deska |
| Řídicí jednotka TPMS | F39 | 10 | Přístrojová deska |
| Programování mobilního telefonu | F39 | 10 | Přístrojová deska |
| Řídicí jednotka alarmového systému | F39 | 10 | Přístrojová deska |
| Systém klimatického řízení | F39 | 10 | Přístrojová deska |
| Vyhřívané zadní sklo | F40 | 30 | Přístrojová deska |
| Odmrazování trysek ostřikovače skla předního/zadního. | F41 | 7,5 | Přístrojová deska |
| Rozmrazování vyhřívaného zrcadla | F41 | 7,5 | Přístrojová deska |
| Napájení bodu rozdělení brzdy (ABS/VDC);
Bod rozdělení úhlu řízení; Senzor náklonu. |
F42 | 7,5 | Přístrojová deska |
| Stěrač/ostřikovač čelního skla | F43 | 30 | Přístrojová deska |
| Zapalovač cigaret vpředu na středové konzole | F44 | 10 | Přístrojová deska |
| Řídicí jednotka otevírací střechy | F45 | 20 | Přístrojová deska |
| Otevírací střecha | F46 | 20 | Přístrojová deska |
| Elektrické okno vpředu vlevo | F47 | 20 | Přístrojová deska |
| Ovladač pravého předního okna/místa pro cestující. | F48 | 30 | Přístrojová deska |
| Rádiový navigační systém | F49 | 7,5 | Přístrojová deska |
| Řídicí jednotka senzoru deště | F49 | 7,5 | Přístrojová deska |
| Bod rozdělení řízení | F49 | 7,5 | Přístrojová deska |
| Otevírací střecha | F49 | 7,5 | Přístrojová deska |
| Panel ovládacích tlačítek | F49 | 7,5 | Přístrojová deska |
| Řídicí jednotka objemového alarmu | F49 | 7,5 | Přístrojová deska |
| Bod rozdělení parkovacího senzoru | F49 | 7,5 | Přístrojová deska |
| Panel ovládacích tlačítek středové konzoly | F49 | 7,5 | Přístrojová deska |
| Kontrolka předního sedadla | F49 | 7,5 | Přístrojová deska |
| Služby týkající se předních oken | F49 | 7,5 | Přístrojová deska |
| Programování mobilního telefonu | F49 | 7,5 | Přístrojová deska |
| Tlačítko START / STOP | F49 | 7,5 | Přístrojová deska |
| Systém airbagů | F50 | 7,5 | Přístrojová deska |
| Řídicí jednotka systému monitorování tlaku pneumatik. | F51 | 7,5 | Přístrojová deska |
| Přednastavení audio systému | F51 | 7,5 | Přístrojová deska |
| Ostřikovač/stěrač zadního skla | F52 | 15 | Přístrojová deska |
| Zapalovač cigaret vzadu | F52 | 15 | Přístrojová deska |
| Bod rozdělení přístrojové desky | F53 | 10 | Přístrojová deska |
| Zesilovač audio systému s DSP procesorem. | F54 | 30 | Zavazadlový prostor |
| Ovládání pohybu předního sedadla vlevo. | F56 | 25 | Zavazadlový prostor |
| Vyhřívání sedadla řidiče vlevo | F57 | 7,5 | Zavazadlový prostor |
| Ovládání pohybu předního sedadla vpravo. | F60 | 25 | Zavazadlový prostor |
| Zesilovač na zadní polici | F61 | 15 | Zavazadlový prostor |
| Vyhřívání sedadla cestujícího vpředu vpravo. | F67 | 7,5 | Zavazadlový prostor |
| Volné | F58 | – | Zavazadlový prostor |
| Volné | F59 | – | Zavazadlový prostor |
| Volné | F62 | – | Zavazadlový prostor |
| Volné | F63 | – | Zavazadlový prostor |
| Volné | F64 | – | Zavazadlový prostor |
| Volné | F66 | – | Zavazadlový prostor |
| Volné | F68 | – | Zavazadlový prostor |
| Volné | F69 | – | Zavazadlový prostor |
| Volné | F77 | – | Zavazadlový prostor |
| Volné | F78 | – | Zavazadlový prostor |
| Volné | F79 | – | Zavazadlový prostor |
| Volné | F80 | – | Zavazadlový prostor |
O Alfa Romeo 159 (2005-2011)
Alfa Romeo 159, vyráběný v letech 2005 až 2011, je elegantní a sportovní sedan, který se vyznačuje italským designem a precizní technologií. Tento model byl navržen s důrazem na výkon a komfort, přičemž nabízí širokou škálu motorových variant. Mezi nejpopulárnější motory patří benzinové verze s objemem od 1.8 do 3.2 litru a dieselové motory s objemem od 1.9 do 2.4 litru. Alfa Romeo 159 je známá svou vynikající ovladatelností a stabilitou na silnicích, což ji činí ideální volbou pro ty, kteří hledají kombinaci stylu a dynamického jízdního zážitku.
Schéma pojistkové skříňky Alfa Romeo 159
Tato stránka zobrazuje schéma pojistkové skříňky pro model Alfa Romeo 159, která je nezbytná pro správnou údržbu a diagnostiku elektrických systémů vozidla. Pojistková skříňka je typicky umístěna v interiéru vozidla, pod přístrojovou deskou na straně řidiče, a další se nachází v motorovém prostoru. Diagramy na této stránce zobrazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrických systémů. Správné pochopení a používání schématu pojistkové skříňky je klíčové pro udržení bezpečnosti a funkčnosti vašeho vozidla.
