Alfa Romeo 145 (1994-2000) – pojistková skříňka

V tomto článku najdeš diagramy pojistkové skříňky Alfa Romeo 145 (1994-2000), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Alfa Romeo 145 (1994-2000) – schéma pojistkové skříňky

Rok výroby: 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Pojistka zapalovače cigaret (zásuvka napájení) v Alfa Romeo 145 (1994-2000) je pojistka 6 v pojistkové skříňce.

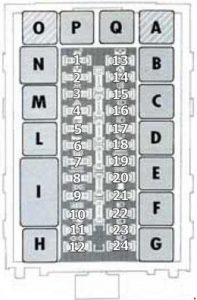

Pojistková skříňka na přístrojové desce (typ 1)

Číslo	Ampér [A]	Popis
1	7,5	1) Dim-Dip
	30	2) Vyhřívaná sedadla
2	25	Elektrická přední okna
3	7,5	1) Směrová světla, elektrická přední okna, ovládání kompresoru, časovač ventilátoru motoru, kontrola otevření zavazadlového prostoru
	20	2) Hodiny, vnitřní osvětlení střechy, přístrojová deska, dálkové ovládání se zamykáním dveří, rádio, radiotelefon
	20	3) Vnitřní osvětlení střechy a osvětlení zavazadlového prostoru, hodiny, rádiový přijímač, tlačítko pro odemknutí zavazadlového prostoru, kompresor klimatizace
4	10	Výstražná světla, zařízení proti krádeži
5	20	Zařízení pro zamykání dveří
6	25	1) Klakson, zapalovač cigaret, brzdová světla, rádio
	20	2) Světlomety
7	30	Vyhřívané zadní sklo, vyhřívané výstražné světlo vzadu, odmrazování zrcátka
8	15	1) Přístrojová deska, čerpadlo ostřikovače, couvací světla, airbag, nastavení bočních zrcátek, hodiny, ovládací panel, systém kódů Alfa Romeo, EGR
	15	2) Napájení páky, přístrojová deska, ovládací panel, otevření zavazadlového prostoru, čelní sklo, nastavení bočních zrcátek, airbag, recirkulace vzduchu, kontrola kompresoru, EGR (TD), ABS, radiotelefon, dodatečná řídicí jednotka pro vytápění (JTD)
	15	3) brzdová světla, dodatečná brzdová světla (3 ° zastávka), couvací světlo, brzdové světlo přívěsu, zadní stěrač, počítadla, vidět panel, kontrolka nabíjení generátoru, kontrolka nízkého tlaku oleje, osvětlení ovládacích prvků
9	10	1) Světlo polohy vzadu vpravo, osvětlení registrační značky vlevo, přední boční světlo vlevo, výstražné světlo bočního světla, osvětlení přístrojového panelu, osvětlení ovládání
	10	2) Přední boční světlo vpravo a příslušné výstražné světlo, zadní boční světlo vlevo, osvětlení registrační značky vpravo, boční světlo vlevo přívěsu, přístrojová deska, kontrola osvětlení
10	10	1) hodiny, vnitřní osvětlení, přístrojová deska, dálkové ovládání pro zamykání dveří
	10	2) systém ABS
11	30	1) Vyhřívaná sedadla
	7,5	2) Ventilátor motoru, řídicí jednotka CODE, tj. řídicí jednotka, tj. řídicí jednotka (JTD), řídicí jednotka kompresoru (TD)
	7,5	3) Systém Alfa Romeo Code (motory T.SPARK), ventilátor chladiče motoru, systém vstřikování
12	30	1) Ventilátor motoru (Boxer)
	7,5	2) Zamykání dveří a relé alarmu, napájení TELEPASS
	7,5	3) Směrová světla
13	30	Elektrické střešní okno
14	25	Elektrická zadní okna
15	7,5	1) Kryt zadního mlhového světla (auto a přívěs), kontrolka upozornění na kryt mlhového světla
16	15	Pravý potkávací světlomet
17	15	Levý potkávací světlomet, výstražné světlo potkávacího světlometu

18	20	Stěrače čelního skla, vyhřívaná sedadla
19	25	1) Stěrač zadního okna, řídicí jednotka kompresoru (TD), ventilátor chladiče (TD a T.SPARK), vyhřívaná sedadla
	10	2) zapalovač cigaret
	10	3) Osvětlení prostoru pro cestující, elektrická přední okna, elektrická zadní okna, vyhřívání zadního skla, nastavení bočních zrcátek, střešní okno, kompresor klimatizace, odpojení zátěže během startování
20	10	1) Osvětlení přístrojové desky, kontrolní osvětlení, zadní levé světlo polohy, osvětlení pravého evidenčního čísla, přední pravé světlo polohy, nouzové světlo bočního světla
	10	2) Zapalovač cigaret, přední levé boční světlo, zadní pravé boční světlo, osvětlení levého evidenčního čísla, pravé boční světlo přívěsu, mlhová světla a příslušné nouzové světlo, elektrická přední okna, elektrická zadní okna, nastavení bočních zrcátek, rádio
21	20	1) Chladič, ventilátor
	30	2) Chladič, ventilátor
22	20	Mlhová světla, nouzové světlo mlhového světla
23	10	1) Pravé potkávací světlo, zařízení pro nastavení světlometů
	10	2) Levé potkávací světlo
24	10	1) Levé potkávací světlo
	10	2) Pravé potkávací světlo, zařízení pro nastavení světlometů
Relé
a	Relé střešního okna
b	Ovladač zadního mlhového světla
c	1) Relé zadního mlhového světla 2) Relé střešního okna
d	Relé dálkových světlometů
e	Relé hlavního napájení
f	Relé mlhových světel
g	Relé potkávacích světel
h	Vyhřívané relé zadního skla
i	Řídicí jednotka zamykání dveří
j	Relé klaksonu
M	Relé bočních světel
N	Přerušovaný provoz elektronických stěračů předního skla
O	–
P.	1) Relé pro aktivaci DIM-DIP 2) Relé ventilátoru chlazení motoru
Q	1) Relé ventilátoru chlazení vody motoru 2) Relé směrových světel / nouzových světel
1)… nebo 2)… nebo 3)…

Pojistková skříňka na přístrojové desce (typ 2)

Číslo	Ampér	Popis
1	10	Výstražná světla
2	20	Klakson, zapalovač cigaret, brzdová světla, rádio
3	20	Stěrače
4	20	Vyhřívané zadní sklo
5	10	Osvětlení přístrojové desky, kontrolér, osvětlení, zadní levá poziční světla, pravá lišta, pravé přední poziční světlo, výstražné světlo bočního světla
6	10	Pravé zadní boční světlo, levá lišta bez lišty, levé přední boční světlo
7	10	Pravé potkávací světlo
8	10	Levé potkávací světlo
9	10	Pravé dálkové světlo
10	10	Levé dálkové světlo, výstražné světlo dálkových světel
11	7,5	Zadní kryt mlhových světel, kontrolka krytu mlhových světel
12	30	Vyhřívané zadní sklo, vyhřívaná zadní kontrolka

13

20

Radiátor, ventilátor

14

25

Ventilátor motoru

15

10

Přístrojová deska, tryskový systém světlometů, světlo couvání, airbag, hodiny, ventilátor motoru, KÓD ALFA ROMEO

16

20

Hodiny, vnitřní osvětlení, přístrojová deska, zámky dveří

17

7,5

Směrová světla, kontrola kompresoru, hodiny ventilátoru motoru, kontrola střešního okna

Relé

I2

Relé klaksonu

I25

Relé zadního mlhového světla

I35

Relé hlavního napájení

I49

Relé potkávacích světel

I50

Relé dálkových světel

I64

Relé bočních světel

N14

Pracovní režim přerušovaných stěračů čelního skla

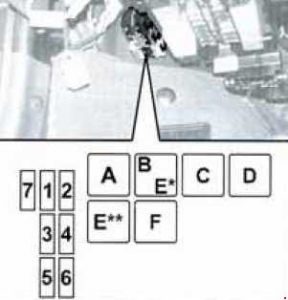

* – Poloha pro motory T.SPARK
** – Poloha pro motor 1.9 JTD

Číslo	Ampér [A]	Popis
1	10	Kompresor klimatizace
2	20	Stříkací systém světlometů
3	30	Elektrická okna a systém zamykání dveří
4	10	Systém airbag, přístrojová deska
5	7,5	Rozmrazování vnějších zrcátek
6	20	Systém alarmu
7	7,5	Systém Alfa Romeo Code (motory T.SPARK)
Relé
a	Hodiny směrových světel
b	Relé pro kontrolu vytápění nafty (pouze 1,9 JTO)
c	Relé stříkacího systému světlometů (volitelné pro verze / trhy, kde je to aplikovatelné)
d	Relé zdviháku okna spolujezdce
e	Relé zařízení pro rozmrazování vnějších zrcátek (volitelné pro verze / trhy, kde je to aplikovatelné)
f	Relé pro otevření zadního víka (volitelné pro verze / trhy, kde je to aplikovatelné)

O Alfa Romeo 145 (1994-2000)

Alfa Romeo 145 je kompaktní automobil, který byl vyráběn italskou automobilkou Alfa Romeo v letech 1994 až 2000. Tento model byl známý svým sportovním designem a dynamickými jízdními vlastnostmi, které byly typické pro značku Alfa Romeo. Alfa Romeo 145 byla dostupná s různými motorizacemi, včetně benzinových motorů s objemem od 1.4 do 2.0 litru. Nejvýkonnější verzí byl model Quadrifoglio, který byl vybaven 2.0litrovým motorem Twin Spark. Interiér vozidla byl navržen s důrazem na komfort a styl, přičemž nabízel moderní prvky výbavy pro svou dobu.

Schéma pojistkové skříňky Alfa Romeo 145

Tato stránka zobrazuje schéma pojistkové skříňky pro Alfa Romeo 145, která je klíčová pro identifikaci a údržbu elektrických komponentů vozidla. V tomto modelu se pojistková skříňka nachází typicky pod palubní deskou na straně řidiče a v motorovém prostoru. Schémata na této stránce zobrazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což je nezbytné pro správnou údržbu vozidla. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je navržena tak, aby poskytovala jednoduchý přístup k pojistkám, což usnadňuje jejich kontrolu a výměnu.
