V tomto článku najdeš diagramy pojistkové skříňky Alfa Romeo Giulia 2016-2022, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Alfa Romeo Giulia (2016-2019…) – schéma pojistek

Alfa Romeo je známá svými krásnými auty. To dokazuje už léta a není tomu jinak ani v případě modelu Giulia. Vozidlo střední třídy se objevilo na trhu v roce 2016. Italská značka ho však představila o rok dříve, při příležitosti 105. výročí svého založení. Představení sportovní verze Quadrifoglio se konalo v blízkosti Milána, v zrenovovaném muzeu Alfa Romeo. Na počest tradice je Giulia vybavena zadním pohonem. Auto má také charakteristickou přední mřížku typickou pro Alfu (scudetto).

Rok výroby: 2016, 2017, 2018, 2019.

Pojistka zapalovače cigaret (zásuvka napájení) v Alfa Romeo Giulia (2016-2018) je pojistka F94 v rozvaděči pojistek.

Konektor pojistky baterie

Nr	Popis	Ampéráž [A]
F5A	Systém ORC	–
F71	IBS (ABS)	30
F72	BCM 1	70
F73	BCM 2	70
F74	PDC zadní	175

Poloha skoku baterie

Nr	Popis	Ampéráž [A]
F100A	Ventilátor chlazení motoru	80
F101	EPS	80

Motorový prostor – Centrum distribuce napájení (PDC)

POJISTKY
Číslo	Popis	Amp [A]
F01	Modul ABS MK C1	70
F02	Jednotka řízení svíček	60
F03	Pro relé BCM T38	30
F04	Ventilátory modulu ABS	40
F06	Distributor	30
F07	Hlavní relé (2.9V6 master)	50
F08	Není aplikovatelné	40
F09	+30 ECM (2.02GME – 2.9V6 Salve); +30 hlavní relé P86.	7,5
F10	Klakson	15
F11	Sekundární zatížení motoru (2.02GME).	15
	Hlavní zatížení motoru (sekundární zařízení 2.9 V6).
F14	Větraný ohřívač (2.2JTDM)	15
F 16	KL15 pro ECM, ATX, DCTM	5

F17	ECM (2,2 JTDM)	15
F18	+30 ATC (pokud je přítomno)	–
F19	Kompresor klimatizace	10
F20	Není aplikovatelné	7,5
F22	Hlavní zatížení motoru ECM (slave 2.9V6 a 2.2JTDM).	20
F23	Dodatečné elektrické čerpadlo vody (2.9V6/2.2JTDM).	20
F24	Pro sekundární zatížení motoru JTDM	15
F30	Levá KL30 ATX	10
F82	Stěrače	20
F83	AWD *	25
F84	+30 ECM 2.9 V6 Master	7,5
F87	Elektrické čerpadlo okruhu chlazení oleje Gerarbox (2.9 V6).	15
F89	Čerpadlo na mytí světlometů	30
F90	Levý aktor rozdělovače (slave)	20
FXX	Pravý aktor rozdělovače (master)	20

RELÉ
Číslo	Popis	Ampéráž [A]
T07	Hlavní relé (2.9V6 master).	Není aplikovatelné
T09	Hlavní relé (JTDM, GIMe, slave 2.9V6).	Není aplikovatelné
T17	Čerpadlo ostřikovače světlometů	Není aplikovatelné

Zadní – centrum distribuce napájení (PDC)

POJISTKY
Číslo	Alternativa	Popis	Ampéráž [A]
F01	F01 40A	TTM	40
F01	F01TT	TTM (tažení přívěsu)	15
F02	F02 40A	Kontrola domény rámu ECU	40
F02	F02TT	Kontrola domény rámu ECU (tažení přívěsu).	15
F03	F03TT	Není aplikovatelné (tažení přívěsu).	10
F04	F04 40A	Vyhřívaný filtr	40
F04	F04TT	Vyhřívaný filtr (tažení přívěsu).	10
F05	F05 40A	Ventilátor HVAC	40
F06	F06 30A	TV / M / LSDM (napájení)	30
F07	F04 60A	PTC3	60
F08	F08 30A	HI-FI	30
F09	F09 20A	Elektrický pohyb sedadla pasažéra	20
F10	F10 10A/15A	ANC (audio systém)	10A / 15A

F14	F14 15A	KL30 ATX	15
F15	F15 40A	PTC1	40
F17	F17 7,5A	KL15/A USB REACHER	7,5
F18	F18 10A	Rete elektrická sedadla řidiče	10
F19	F19 7,5A	Kontrola domény rámu KL30 ECU	7,5
F20	F20 25A	Napájení elektrického sedadla řidiče + vyhřívání řidiče a cestujícího.	25
F21	F21 10A	Port I-DRIVE / USB / AUX	10
F22	F22 10A	Zásuvka napájení KL15 / A 12V	20
F23	F23 20A	Otevírací střecha (BCM)	20
F81	F81 60A	PTC2	60
F82	F82 20A	BCM pro relé klíče	20
F83	F83 30A	Čerpadlo paliva (2,9 V / 2,2 JTDM)	30
F84	F84 5A	TVM / LSDL (elektronické)	5
F88	F88 7,5A	Vyhřívaná zrcátka; Vyhřívané trysky stěrače předního skla.	7,5
F89	F89 30A	Odmlžování zadního okna	30
F30	F90 5A	ZJD	5

RELÉ
Číslo	Alternativa	Popis	Ampéráž [A]
R3	Není aplikovatelné	Tažení přívěsu	Není aplikovatelné
T02	Není aplikovatelné	Aktivní tlumení	Není aplikovatelné
T07	Není aplikovatelné	PTC 3	Není aplikovatelné
T08	Není aplikovatelné	Elektrická židle	Není aplikovatelné
T09	Není aplikovatelné	Napájecí zdroj	Není aplikovatelné
T10	Není aplikovatelné	Čerpadlo paliva	Není aplikovatelné
T17	Není aplikovatelné	Odmlžování zadní	Není aplikovatelné
T20	Není aplikovatelné	Motor ventilátoru	Není aplikovatelné
T31	Není aplikovatelné	Ohřívač filtru	Není aplikovatelné

Modul řízení karoserie (BCM)

POJISTKY
Číslo	Popis	Ampéráž [A]
F31	Napájení interní/A (s klíčem).	7,5
F33	Ovládání oken elektrické na straně řidiče.	25
F34	Elektrický motor okna na straně pasažéra.	25
F36	Přímé napájení z baterie +30.	15
F37	Napájení interní (s klíčem).	10
F38	Centrální zamykání	20
F42	Napájení int key-on (možné použití pro ECU 6.1).	7,5
F43	Čerpadlo ostřikovače předního skla.	20
F47	Motor zadního okna nalevo	25
F48	Motor zadního okna napravo	25
F49	Napájení int key-on	7,5
F50	Napájení int key-on (možné použití pro ECU 6.1).	7,5
F51	Není aplikovatelné	7,5
F53	Přímé napájení z baterie +30.	7,5
F94	Elektrická zásuvka	15

2.9L AUX PDC Pod kapotou

POJISTKY
Číslo	Popis	Ampéráž [A]
F1	Aktuátory rozdělovače	10
F4	Druhý master	5
F5	Vedlejší zatížení (slave)	25
F7	Hlavní zatížení ECM	20

RELÉ
Číslo	Popis
R1	Klakson
R2	Spojka klimatizace
R6	Elektromagnetický ventil startovacího motoru 1
T52	Čerpadlo vody
T53	Ventilátor pod kontrolou

Řídicí jednotka pod odkládací schránkou pro cestující

Pojistky se nacházejí pod nohou cestujícího.

Popis	Číslo	Ampéráž [A]
Přední sklo (strana řidiče)	F33	25
Přední sklo (strana pasažéra)	F34	25
Napájení systému Connect, systém klimatizace, alarm, elektricky sklopné boční zrcátko, systém EOBD, USB port.	F36	15
Bezpečnostní zařízení Safe Lock (odblokování dveří na straně řidiče); Odblokování dveří; Centrální zamykání.	F38	20
Čerpadlo na mytí předního skla	F43	20
Elektrické zadní okno na levé straně	F47	25
Zadní okno na pravé straně	F48	25
Spirála ohřívače zadního skla; Zapalovač cigaret.	F94	15

Quadro pojistek vano zavazadlového prostoru

Popis	Číslo	Ampéráž [A]
Modul tažného zařízení (TTM)	F1	40
Audio systém	F8	30
Nabíječka KL15 / a USB (C070)	F17	7,5
Port I-Drive / USB / AUX	F21	10
Zásuvka napájení KL15 /a 12V (R053)	F22	20

Schéma pojistek a relé – Alfa Romeo Giulia

Vztahuje se na vozidla vyrobená v letech:

2020, 2021.

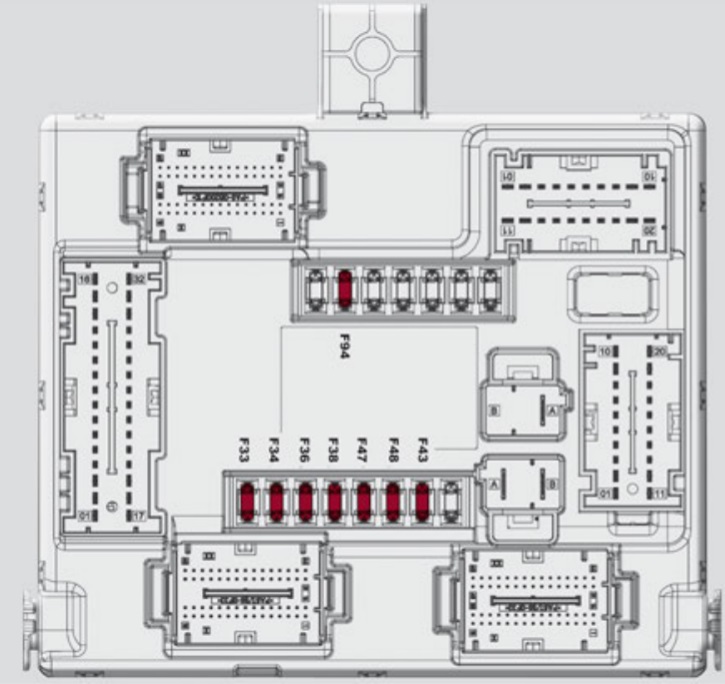

Pojistková skříňka pod opěrkou nohou na straně cestujícího

Číslo	Popis	Ampéráže [A]
F33	Přední sklo (strana řidiče)	25
F34	Přední sklo (strana pasažéra)	25
F36	Napájení informačního a zábavního systému, systému klimatizace, alarmu; Napájení pro sklápění vnějších zrcátek; Systém EOBD; USB port.	15
F38	Bezpečnostní zařízení Safe Lock (odblokování dveří na straně řidiče – pokud je přítomno); Odblokování dveří; Centrální zamykání.	20
F43	Čerpadlo předního stěrače	20
F47	Elektrické okno zadní levé	25
F48	Elektrické okno zadní pravé	25
F94	Spirála ohřívače zadního okna	15

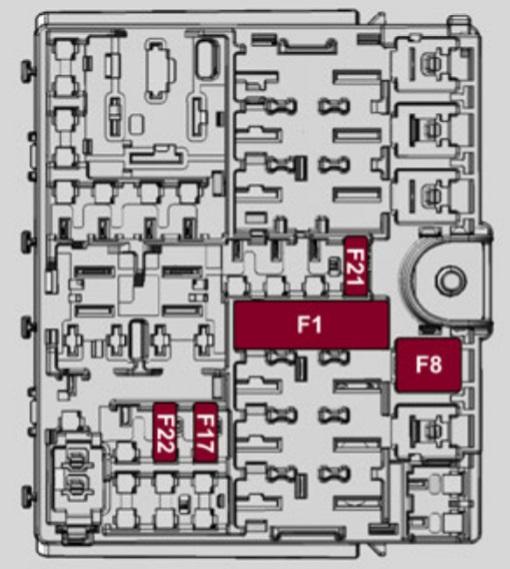

Pojistková skříňka v motorovém prostoru

Číslo	Popis	Ampéráž [A]
F1	Modul tažného zařízení (TTM)	40
F8	Audio systém	30
F17	KL15/a Nabíjení přes USB (C070)	7,5
F21	Port I-Drive / USB / AUX	10
F22	KL15/a Zásuvka napájení 12 V (R053)	20

Schémata pojistek a relé – Alfa Romeo Giulia

Týká se vozidel vyrobených v letech:

2022.

Pojistková skříňka pod opěrkou nohou na straně pasažéra

Číslo	Popis	Ampéráž [A]
F33	Přední sklo (strana řidiče)	25
F34	Přední sklo (strana cestujícího)	25
F36	Napájení informačního a zábavního systému, klimatizace, alarmu; Napájení pro sklápění vnějších zrcátek; Systém EOBD; USB port.	15
F38	Bezpečnostní zařízení Safe Lock (odblokování dveří na straně řidiče – pokud je přítomno); Odblokování dveří; Centrální zamykání.	20
F43	Čerpadlo předního stěrače	20
F47	Elektrické okno zadní levé	25
F48	Elektrické okno zadní pravé	25
F94	Spirála vyhřívání zadního skla	15

Pojistková skříňka v motorovém prostoru

Číslo	Popis	Ampéráž [A]
F1	Modul tažného zařízení (TTM)	40
F8	Audio systém	30
F17	KL15/a Nabíjení přes USB (C070)	7,5
F21	Port I-Drive / USB / AUX	10
F22	KL15/a Zásuvka napájení 12 V (R053)	20
