Audi A4 a S4 (B5) (1994-2001) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Audi A4 a S4 (B5) (1994–2001), získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Audi A4 a S4 (B5) – schéma pojistkové skříňky
Rok výroby: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Pojistková skříňka v motorovém prostoru

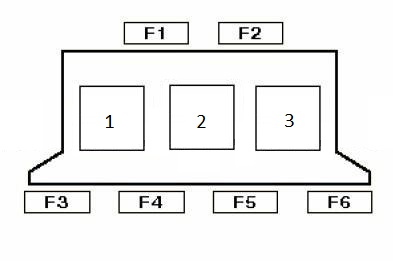

Typ 1 – schéma pojistkové skříňky
| 1 | Relé 2 ohřívače chladicí kapaliny motoru, vysoký výkon (Diesel) – pokud je nainstalováno |
| 2 | Relé 1 ohřívače chladicí kapaliny motoru, nízký výkon (Diesel) – pokud je nainstalováno |
| 3 | Relé řízení motoru (EC) |
| F1 | – |
| F2 | (15A) Řízení motoru (1998^) |
| F3 | (15A) Řízení motoru (^ 1997) |
| F4 | (50A) Ohřívač chladicí kapaliny motoru (1,9TDI) – pokud je nainstalováno |
| F5 | (25A) Ohřívač chladicí kapaliny motoru (1,9 TDI) – pokud je nainstalováno |
| F6 | (80A) Žhavicí svíčky (1,9TDI) |

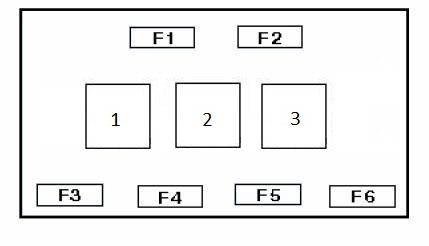

Typ 2 – schéma pojistkové skříňky
| 1 | Relé systému kyslíkového senzoru (2,6 ABC) |
| 2 | Relé topného prvku chladicí kapaliny motoru II |
| 3 | Relé systému vstřikování paliva |
| F1 | – |
| F2 | – |
| F3 | (20A) Systém vstřikování |
| F4 | (50A) Topný prvek chladicí kapaliny motoru |
| F5 | (25A) Topný prvek chladicí kapaliny motoru |
| F6 | (15A) Systém zapalovacích svíček |

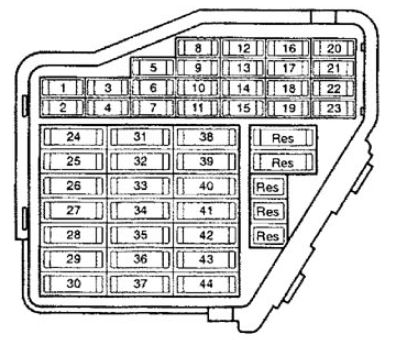

Pojistková skříňka v prostoru pro cestující Audi A4 (B5).
Poloha pojistkové skříňky
Přístroj se nachází pod krytem na konci palubní desky vlevo. Pro otevření krytu vložte šroubovák do štěrbiny pod krytem a zvedněte jej. Na vnitřní straně krytu pojistkové skříňky se nachází klika pro manuální otevření elektricky ovládaného střešního okna. V pravé řadě jsou dvě náhradní pojistky.
Typ 1
| F1 | (5A) Vyhřívané trysky ostřikovačů |
| F2 | (5A) Směrová světla, nouzová světla |
| F3 | (5A) Světlo odkládací schránky;
Osvětlení přístrojové desky; Relé ostřikovačů světlometů. |
| F4 | (5A) Světlo registrační značky |
| F5 | (5A) Osvětlení spínače;
Osvětlení přístrojové desky. |
| F6 | (5A) Modul řízení centrálního zamykání |
| F7 | (10A) Modul řízení ABS |
| F8 | (5A) Telefon |
| F9 | – |
| F10 | – |
| F11 | (5A) Tempomat |
| F12 | (10A) Diagnostická zásuvka |
| F13 | (10A) Brzdová světla |
| F14 | (10A) Vnitřní světla;
Světla kosmetických zrcátek. |
| F15 | (10A) Přístrojová deska, řídicí moduly |
| F 16 | (5A) Řídicí jednotka ABS |
| F17 | (10A) Vyhřívání zámku dveří |
| F18 | (10A) Pravý potkávací světlomet |
| F19 | (10A) Levý potkávací světlomet |
| F20 | (10A) Světla polohy světlometů – pravé;
Nastavení paprsku světlometů. |
| F21 | (10A) Světla polohy – levé;
Nastavení hlavních světel. |
| F22 | (5A) Boční světla – pravé;
Zadní světla – pravé. |
| F23 | (5A) Boční světla – levé;
Zadní světla – levé. |
| F24 | (25A) Stěrače a ostřikovač předního skla |
| F25 | (30A) Motor ventilátoru topení;
Prvky klimatizace. |
| F26 | (30A) Vyhřívané zadní sklo;
Vyhřívaná zrcátka. |
| F27 | (15A) Stěrač zadního skla |
| F28 | (15A) Palivové čerpadlo |
| F29 | (20A) Ventil EVAP;
Vyhřívání lambda sondy, v ventilu sacího potrubí. |
| F30 | (20A) Otevírací střecha |
| F31 | (15A) Světla zpátečky, řídicí moduly |
| F32 | (20A) Zapalovací cívky;
Senzor hmotnostního průtoku vzduchu; ECM. |
| F33 | (15A) Zapalovač cigaret |
| F34 | (15A) Vstřikovače |
| F35 | (30A) Zásuvka pro přívěs |
| F36 | (15A) Přední mlhová světla;
Zadní mlhová světla. |
| F37 | (20A) Telefonní modul vysílač/přijímač;
Audio jednotka. |
| F38 | (15A) Světlo zavazadlového prostoru;
Centrální zamykání. |
| F39 | (15A) Nouzová světla |
| F40 | (25A) Klakson |
| F41 | (25A) Relé elektroventilů ABS |
| F42 | (30A) Pomocné topení |
| F43 | – |
| F44 | (30A) Vyhřívání sedadla |
Typ 2
| F1 | (5A) Vyhřívané trysky ostřikovačů předního skla |
| F2 | (10A) Směrová světla |
| F3 | (5A) Ostřikovače světlometů;
Osvětlení odkládací schránky; Osvětlení motorového prostoru; Klimatizace (AC); Automatická převodovka (AT); Přístrojová deska. |
| F4 | (5A) Osvětlení registrační značky |
| F5 | (10A) Přístrojová deska;
Vyhřívaná sedadla; Elektrická boční zrcátka; Displej převodovky; Kontrolka SRS; Ukazatel teploty venkovního vzduchu; Modul varování poruchy žárovky; Navigační systém; Parkovací asistence; Klimatizace (AC); Katalyzátor; Roleta zadního okna; Telefon/telematika. |
| F6 | (5A) Centrální zamykání |
| F7 | (10A) Systém proti zablokování (ABS);
Spínač BPP; Spínač CPP. |
| F8 | (5A) Telefon/telematika |
| F9 | (10A) Vyhřívaná boční zrcátka;
Vyhřívané zámky dveří; Displej převodovky; Ukazatel teploty venkovního vzduchu. |
| F10 | (5A) Automatická regulace světlometů |
| F11 | (5A) Tempomat (s AT) |
| F12 | (10A) Datový konektor (DLC) |
| F13 | (10A) Brzdová světla |
| F14 | (10A) Vnitřní osvětlení;
Osvětlení na čtení; Alarmový systém; Osvětlení kosmetického zrcátka; Elektrická paměť sedadla. |
| F15 | (10A) Přístrojová deska;
Elektrická okna; Automatická převodovka (AT); Klimatizace (AC); Navigační systém. |
| F 16 | (5A) Systém proti zablokování (ABS);
Elektronický stabilizační program (ESP). |
| F17 | (10A) Vyhřívané zámky dveří;
Navigační systém; Automatická regulace odpružení; Obousměrné rádio. |
| F18 | (10A) Pravý světlomet – dálkové světlo |
| F19 | (10A) Levý světlomet – dálkové světlo |
| F20 | (10A/15A) Pravý světlomet – potkávací světlo, regulace světlometů |
| F21 | (10A/15A) Levý světlomet – potkávací světlo, regulace světlometů |
| F22 | (5A) Boční světla, zadní pravé |
| F23 | (5A) Boční světla, zadní levé |
| F24 | (25A) Systém ostřikovače a stěrače čelního skla;
Relé stěrače a ostřikovače čelního skla. |
| F25 | (30A) Motor ventilátoru AC, topení;
Klimatizace (AC). |
| F26 | (30A) Vyhřívané zadní sklo;
Vyhřívaná boční zrcátka; Recirkulace vzduchu klimatizace a topení. |
| F27 | (15A) Motor stěrače zadního skla;
Vyhřívaný volant; Spínače na volantu. |
| F28 | (15A/20A) Palivové čerpadlo;
Palivové zdvihové čerpadlo. |
| F29 | (20A) Řízení motoru |
| F30 | (20A) Otevírací střecha |
| F31 | (15A) Světla zpátečky;
Tempomat; Automatická převodovka (AT); Datový konektor (DLC); Protisluneční zpětné zrcátko; Elektromagnetický ventil EGR. |
| F32 | (20A) Řízení motoru |
| F33 | (15A) Zapalovač cigaret |
| F34 | (15A) Řízení motoru |
| F35 | (30A) Zásuvka pro přívěs |
| F36 | (15A) Přední mlhová světla;
Zadní mlhová světla. |
| F37 | (20A) Telefon, audio systém |
| F38 | (15A) Světlo krytu zavazadlového prostoru, dveře, centrální zamykání |
| F39 | (15A) Výstražná světla |
| F40 | (25A) Klakson |
| F41 | (25A) Systém proti zablokování (ABS) |
| F42 | (25A) Elektronický stabilizační program (ESP) |
| F43 | Elektromagnetický ventil EGR;
Senzor teploty chladicí kapaliny motoru (ECT) (1999^). |
| F44 | (30A) Vyhřívaná sedadla |
Relé Audi A4 B5.

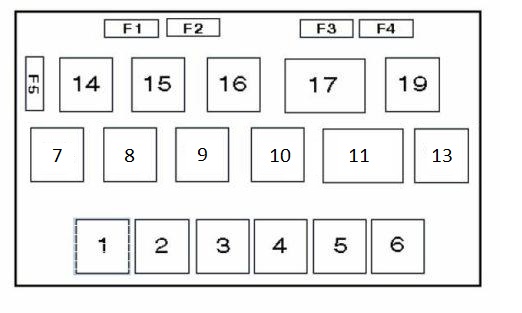

Typ 1
| 1 | Relé obvodů pomocných zařízení pro startování |
| 2 | Relé klaksonu |
| 3 | Relé čerpadla ostřikovače světlometů |
| 4 | Relé systému přenosu I – AT |
| 5 | Relé stěrače a ostřikovače čelního skla |
| 6 | Relé palivového čerpadla |
| 7 | – |
| 8 | Relé denního svícení |
| 9 | Relé dálkových světel |
| 10 | Relé mlhových světel |
| 11 | Modul řízení vnějšího zrcátka |
| 13 | Relé systému přenosu II – AT |
| 14 | Relé stěrače a zadního ostřikovače |
| 15 | – |
| 16 | Relé spojky kompresoru klimatizace |
| 17 | Modul upozornění na poruchu žárovky |
| 19 | – |
| F1 | – |
| F2 | (20A) Systém alarmu |
| F3 | (10A) Taxametr |
| F4 | (50A) ABS |
| F5 | (50A) ABS |

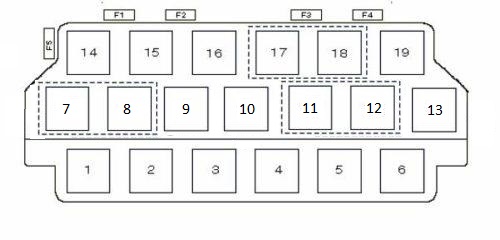

| 1 | Relé obvodů pomocných zařízení pro startování |
| 2 | Relé klaksonu – dvojitý zvuk |
| 3 | Relé čerpadla ostřikovače světlometů |
| 4 | Pontík, s MT |
| 5 | Relé stěrače a ostřikovače čelního skla |
| 6 | Relé palivového čerpadla;
Relé zapalovacích svíček. |
| 7 | Modul řízení systému alarmu taxíku |
| 8 | Modul řízení systému alarmu taxíku |
| 9 | Relé dálkových světel |
| 10 | Relé předních mlhových světel |
| 11 | Modul řízení bočních zrcátek, se sklápěcími zrcátky |
| 12 | Modul řízení zrcátek, se sklápěcími zrcátky |
| 13 | Relé spínače brzdy startovacího motorku;
Relé světel zpátečky, s AT/4 převody. |
| 14 | Relé čerpadla ostřikovače zadního okna |
| 16 | Relé spojky kompresoru klimatizace |
| 17 | Modul upozornění na poruchu žárovky |
| 18 | Modul upozornění na poruchu žárovky |
| F1 | |
| F2 | (20A) Systém alarmu (taxi) |
| F3 | (10A) Taxametr |
| F4 | (5A) Dvoucestná rádiová komunikace (taxi) |
| F5 | (20A) Systém alarmu (taxi) |

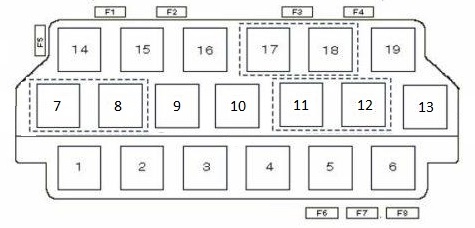

Typ 3 (od 1998)
| 1 | Relé klaksonu – zvuk dvojitý |
| 2 | Relé obvodů pomocných napájení |
| 3 | |
| 4 | Relé palivového čerpadla, relé zapalovacích svíček |
| 5 | Relé stěrače a ostřikovače čelního skla |
| 6 | Relé stěrače a ostřikovače čelního skla |
| 7 | Relé předních mlhových světel (1998) |
| 8 | Modul řízení systému alarmu taxíku 1, relé denních světel |
| 9 | Modul řízení systému alarmu taxíku 1, relé dálkových světel |
| 10 | Relé zapalování alternátoru (AFB) – 1998 |
| 11 | Modul řízení bočních zrcátek, se sklápěcími zrcátky |
| 12 | Modul řízení bočních zrcátek, se sklápěcími zrcátky |
| 13 | Relé spínače brzdy startovacího motorku;
Relé světel zpátečky, s AT/4 převodovkami. |
| 16 | Modul multifunkční kontroly volantu |
| 17 | Modul upozornění na poruchu žárovky |
| 18 | Modul upozornění na poruchu žárovky |
| 19 | Modul kontroly systému alarmu taxíku 2 |
| F1 | |
| F2 | (20A) Systém alarmu (taxi) |
| F3 | (10A) Taxametr |
| F4 | (5A) Dvoucestná rádiová komunikace (taxi) |
| F5 | (20A) Systém alarmu (taxi) |
| F6 | |
| F7 | |
| F8 | (15A) Motor čerpadla vakuum (AML/AMM/AMX/AVV) |

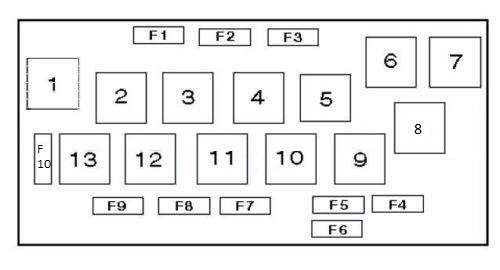

Pojistková skříňka č. 2 Audi A4.
Typ 1
| 1 | Relé časovače ventilátoru chladicí kapaliny motoru |
| 2 | Relé motoru ventilátoru kondenzátoru klimatizace I |
| 3 | Relé motoru ventilátoru kondenzátoru klimatizace II |
| 4 | Relé elektrického obvodu okna |
| 5 | |
| 6 | |
| 7 | Relé telefonu |
| 8 | |
| 9 | |
| 10 | Relé mlhových světel |
| 11 |
| 12 | |
| 13 | |
| F1 | |
| F2 | (30A) Nastavení sedadla |
| F3 | |
| F4 | (50A) čerpadlo ABS |
| F5 | (40A) Motor ventilátoru kondenzátoru klimatizace I |
| F6 | (30A) Pojistka motoru ventilátoru chladicí kapaliny motoru |
| F7 | (5A) Motor ventilátoru kondenzátoru klimatizace II |
| F8 | (30A) Elektrická okna |
| F9 | (30A) Elektrická okna |
| F10 | (15A) Centrální zamykání |

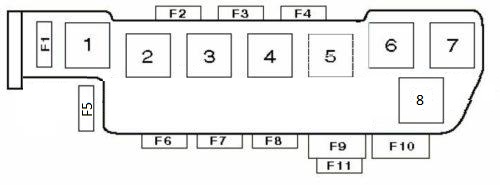

| 1 | Relé fungování motoru ventilátoru chladicí kapaliny motoru (pokud je přítomno) |
| 2 | Relé motoru ventilátoru chladicí kapaliny motoru – 2. rychlost (pokud je přítomno) |
| 3 | Relé motoru ventilátoru chladicí kapaliny motoru – 1. rychlost |
| 4 | Relé ABS (s ESP) |
| 5 | Modul řízení světel upozornění otevřených dveří (1998^) |
| 6 | – |
| 7 | Relé přepínání audio systému/reproduktor telefonu (^ 1997) |
| 8 | – |
| F1 | – |
| F2 | (30A) Elektrická pojistka sedadla, strana spolujezdce |
| F3 | (30A) Elektrická pojistka sedadla, strana řidiče |
| F4 | – |
| F5 | (10A) Pomocný zdroj napájení |
| F6 | (30A) Elektrický spínač předních oken |
| F7 | (30A) Elektrický spínač zadních oken |
| F8 | (5A) Relé motoru ventilátoru chladicí kapaliny 1/2 |
| F9 | (40A) Motor ventilátoru chladicí kapaliny motoru, 2 rychlosti |
| F10 | (50A/60A) Systém proti zablokování (ABS) |
| F11 | (30A) Motor ventilátoru chladicí kapaliny motoru (jedna rychlost) |
O Audi A4 a S4 (B5) (1994-2001)
Modely Audi A4 a S4 generace B5, vyráběné v letech 1994 až 2001, jsou známé svou spolehlivostí a výkonností. Tato vozidla nabízela elegantní design a komfortní interiér, který byl v té době považován za nadstandardní. Audi A4 B5 bylo dostupné s různými motorizacemi, včetně benzinových a naftových motorů, přičemž S4 verze byla sportovnějším variantou s výkonným motorem V6 s přeplňováním. Pohon všech čtyř kol quattro byl jednou z hlavních výhod těchto modelů, což zaručovalo vynikající trakci a stabilitu na silnici.
Schéma pojistkové skříňky Audi A4 a S4 (B5)
Tato stránka zobrazuje schéma pojistkové skříňky pro modely Audi A4 a S4 (B5), která je nezbytná pro správnou údržbu elektrického systému vozidla. Pojistková skříňka se typicky nachází na straně řidiče pod palubní deskou nebo v motorovém prostoru. Na našich diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění bezpečnosti a funkčnosti vozidla.
