BMW X7 (2018-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky BMW X7 2018-2021, získáš informace o poloze panelů pojistek v autě a naučíš se přiřazení každé pojistky (rozložení pojistek).
BMW X7 – schéma pojistkové skříňky
Rok výroby: 2018, 2019, 2020, 2021.
Pojistky zapalovače cigaret (zásuvka napájení) v BMW X7 jsou pojistky F46, F218 a F273 v pojistkové skříňce.
Přiřazení pojistek a symboly
Pojistkové skříňky v BMW X7 se nacházejí v prostoru pro náklad a v kabině. Čísla pojistek jsou spojena s významem pojistky.
Na konci příspěvku najdeš popis symbolů!
Pojistková skříňka přední levá

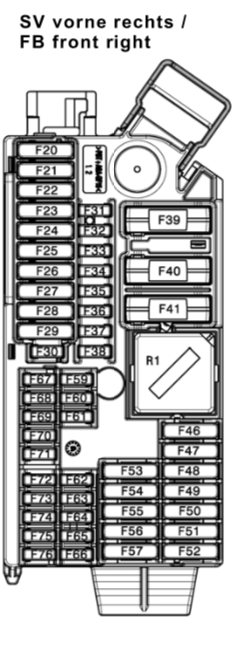

Pojistková skříňka přední pravá
BDC (Kontrolér karoserie)
Pojistková skříňka v zavazadlovém prostoru

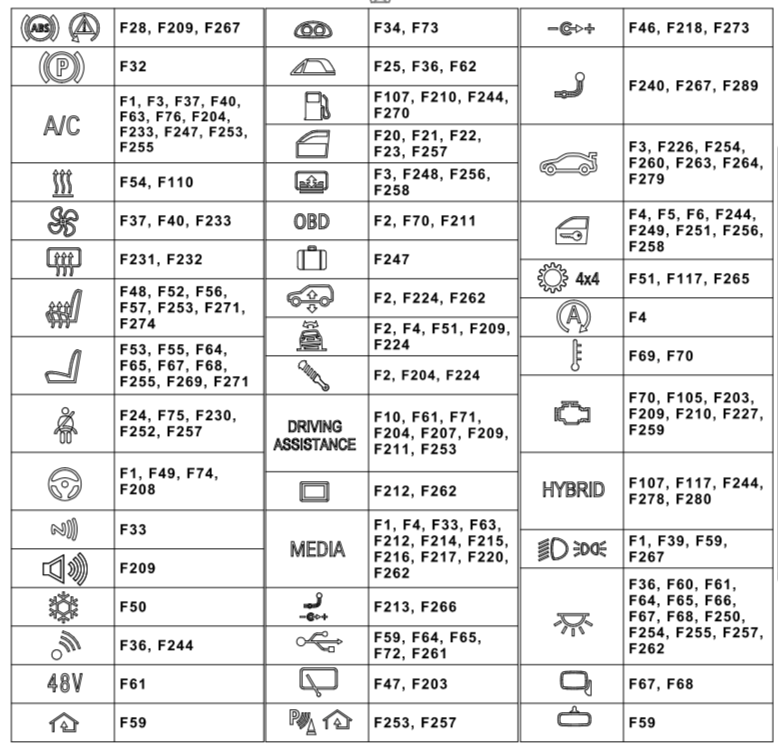

Význam symbolů pojistek BMW
Seznam bude pravidelně aktualizován. Pokud máš návrhy, zanech komentář nebo napiš email!
| Číslo | Symbol | Popis |
| 1 |  |
ABS (systém prevence zablokování kol během brzdění), DSC (dynamická kontrola stability) |
| 2 |  |
Modul kontroly funkce sloupku řízení |
| 3 |  |
Modul přívěsu, tažné zařízení |
| 4 |  |
Displej na čelním skle Head-Up (HUD) |
| 5 |  |
Systém START-STOP |
| 6 |  |
Elektrická zrcátka |
| 7 |  |
Impianto pneumatického odpružení |
| 8 |  |
Převodovka; DSC – dynamická kontrola stability;
SMG – sekvenční manuální převodovka. |
| 9 |  |
Hlavní světla; Senzor deště;
Senzor světla; Elektronická kontrola výšky jízdy. |
| 10 |  |
Modul světel |
| 11 |  |
CD měnič; Modul Can Gateway. |
| 12 |  |
Alarm |
| 13 |   |
Senzory parkování / Home link (otvírač garážových dveří) |
| 14 |  |
Elektrický ventilátor |
| 15 |  |
Klakson |
| 16 |  |
Modul dveří; Automatické tiché zamykání. |
| 17 |  |
Elektrická okna |
| 18 |  |
Vyhřívaná sedadla |
| 19 |  |
Nastavení sedadel |
| 20 |  |
Bezpečnostní pásy |
| 21 |  |
OBD |
| 22 |  |
Vyhřívání;Autonomní vyhřívání.
Vyhřívání čelního skla. |
| 23 |  |
Tempomat |
| 24 |  |
Relé zadního stěrače |
| 25 |  |
Odmlžování zadního skla (vyhřívání zadního skla) |
| 26 |  |
Vyhřívač kapaliny na mytí skel |
| 27 |  |
Ventilátor |
| 28 |  |
Vnitřní světla |
| 29 |  |
Přístrojová deska;Odometer |
| 30 |   |
Systém klimatizace |
| 31 | DDE | Digitální elektronika Diesel (DDE) |
| 32 |  |
Relé palivové pumpy;Kontrola palivové pumpy. |
| 33 |  |
DME – Digitální elektronika motoru;Integrovaný modul napětí – IVM. |
| 34 |  |
BDC (Kontrolér Body Domain Controller) |
| 35 |  |
HiFi zesilovač;TV tuner;
Video modul. Rádio (?). |
| 36 |  |
Kontrola tlaku pneumatik RDV |
| 37 |  |
Přední mytí |
| 38 |  |
Systém mytí světlometů |
| 39 |  |
Panoramatický;Otevírací střecha;
Horní modul kabrioletu. |
| 40 |  |
Telefon |
| 41 |  |
Horní modul kabrioletu;Relé kabrioletu. |
| 42 |  |
Přední a zadní zapalovač cigaret;Zásuvka 12V;
Zásuvka pro nabíjení prostoru (12V). |
| 43 |  |
Parkovací brzda |
| 44 |  |
Blokování krytu zavazadlového prostoru (zadní hatchback);Automatické uzamykání zadního hatchbacku. |
| 45 |  |
Elektrický slunečník vzadu (pro BMW F60 M5) |
| 46 |  |
Dynamický pohon |
| 47 |  |
Čtyřkolka |
| 48 |  |
SYSTÉM START-STOP |
| 49 |  |
Asistent řízení |
| 50 |  |
Hybridní systém |
| 51 |  |
Audio systém |
| 52 |  |
Elektrochromatické zpětné zrcátko |
| 53 |  |
Relé kompresoru vzduchového tlumiče |
O BMW X7 (2018-2021)
BMW X7, představené v letech 2018 až 2021, je luxusní SUV, které kombinuje eleganci a výkon s nejmodernějšími technologiemi. Tento model je známý svou prostorností, nabízí místo pro sedm pasažérů a vysoký komfort jízdy. BMW X7 je vybaveno různými motorizacemi, včetně šestiválcových a osmiválcových motorů, které poskytují výkonný zážitek z jízdy. Kromě toho, vozidlo nabízí množství pokročilých funkcí, jako jsou adaptivní LED světla, pokročilý systém infotainmentu a asistenční systémy pro řidiče, které zvyšují bezpečnost a pohodlí na cestách.
Schéma pojistkové skříňky BMW X7
Tato stránka zobrazuje schéma pojistkové skříňky pro BMW X7, která je nezbytná pro správnou údržbu a opravy vozidla. V tomto modelu se pojistková skříňka nachází typicky v prostoru pod kapotou a v interiéru vozidla, často v blízkosti palubní desky nebo v zavazadlovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování všech elektrických zařízení ve vozidle.
