BMW X1 II F48 (2016-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky BMW X1 (F48) 2016-2021, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
BMW X1 II (F48) – schéma pojistkové skříňky
Rok výroby: 2016, 2017, 2018, 2019, 2020, 2021.

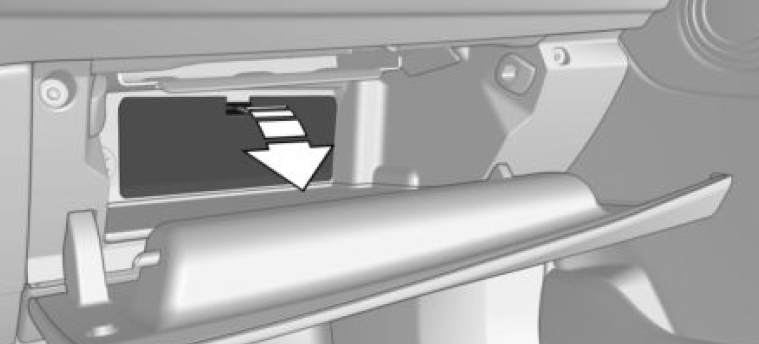

Poloha pojistkové skříňky v odkládací schránce
Sniž věk, viz šipka.
Na konci příspěvku najdeš popis symbolů!
Symboly a čísla pojistek
Čísla pojistek související s významem pojistky.

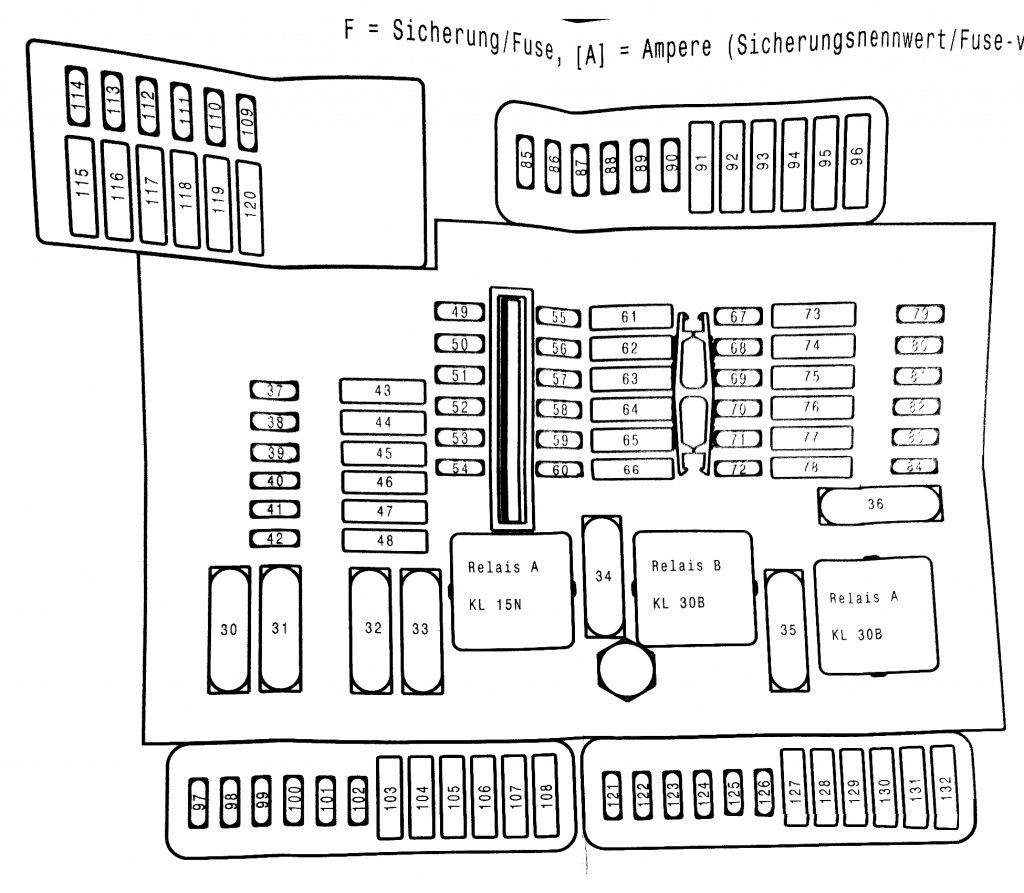

Schéma pojistkové skříňky
| Pojistka | Číslo |
|---|---|
| Pojistka | Číslo |
| 30 | – |
| 31 | 50 |
| 32 | 40 |
| 33 | – |
| 34 | 40 |
| 35 | 50 |
| 36 | – |
| 37 | 5 |
| 38 | 5 |
| 39 | 5 |
| 40 | 5 |
| 41 | 5 |
| 42 | 5 |
| 43 | 30 |
| 44 | – |
| 45 | 40 |
| 46 | 5 |
| 47 | 30 |
| 48 | 30 |
| 49 | 5 |
| 50 | 5 |
| 51 | 5 |
| 52 | 5 |
| 53 | 5 |
| 54 | 5 |
| 55 | 5 |
| 56 | 5 |
| 57 | – |
| 58 | 10 |
| 59 | 5 |
| 60 | 5 |
| 61 | 20 |
| 62 | 5 |
| 63 | 20 |
| 64 | – |
| 65 | 20 |
| 66 | 20 |
| 67 | 7,5 |
| 68 | 5 |
| 69 | 7,5 |
| 70 | 5 |
| 71 | 7,5 |
| 72 | 5 |
| 73 | 10 |
| 74 | 5 |
| 75 | 10 |
| 76 | 5 |
| 77 | – |
| 78 | 15 |
| 79 | 5 |
| 80 | 5 |
| Pojistka | Číslo |
|---|---|
| 81 | 15 |
| 82 | 5 |
| 83 | 7,5 |
| 84 | 5 |
| 85 | 5 |
| 86 | – |
| 87 | – |
| 88 | – |
| 89 | 5 |
| 90 | 5 |
| 91 | 15 |
| 92 | 10 |
| 93 | 15 |
| 94 | 20 |
| 95 | 30 |
| 96 | 10 |
| 97 | – |
| 98 | – |
| 99 | – |
| 100 | 5 |
| 101 | 5 |
| 102 | 15 |
| 103 | 20 |
| 104 | 20 |
| 105 | – |
| 106 | – |
| 107 | 40 |
| 108 | – |
| 109 | 5 |
| 110 | 5 |
| 111 | 5 |
| 112 | – |
| 113 | 10 |
| 114 | – |
| 115 | 5 |
| 116 | – |
| 117 | – |
| 118 | – |
| 119 | 20 |
| 120 | 20 |
| 121 | – |
| 122 | 5 |
| 123 | 5 |
| 124 | 10 |
| 125 | 10 |
| 126 | – |
| 127 | 30 |
| 128 | 30 |
| 129 | 30 |
| 130 | 10 |
| 131 | 30 |
| 132 | 20 |

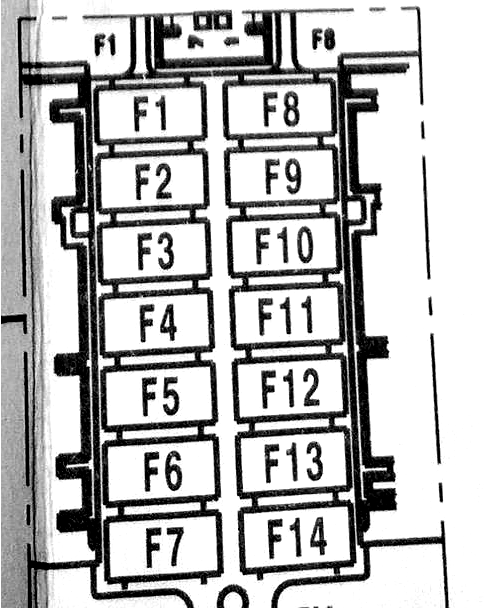

Schéma BDC (Řídicí jednotka karoserie)
| Pojistka | Ampéry [A] |
|---|---|
| 1 | 30 |
| 2 | 30 |
| 3 | 20 |
| 4 | 30 |
| 5 | 30 |
| 6 | 30 |
| 7 | 20 |
| 8 | – |
| 9 | 5 |
| 10 | 7,5 |
| 11 | 7,5 |
| 12 | 5 |
| 13 | 15 |
| 14 | 15 |
Význam symbolů pojistek BMW
Seznam bude neustále aktualizován. Pokud máte návrhy, zanechte komentář nebo napište e-mail!
| Číslo | Symbol | Popis |
| 1 |  |
ABS (systém prevence zablokování kol během brzdění), DSC (dynamická kontrola stability) |
| 2 |  |
Modul kontroly funkce sloupku řízení |
| 3 |  |
Modul přívěsu, tažné zařízení |
| 4 |  |
Displej na čelním skle Head-Up (HUD) |
| 5 |  |
Systém START-STOP |
| 6 |  |
Elektrická zrcátka |
| 7 |  |
Vzduchové odpružení |
| 8 |  |
Převodovka; DSC – dynamická kontrola stability;
SMG – manuální sekvenční převodovka. |
| 9 |  |
Hlavní světla; Senzor deště;
Senzor světla; Elektronická kontrola výšky řízení. |
| 10 |  |
Modul světel |
| 11 |  |
CD měnič; Modul Can Gateway. |
| 12 |  |
Alarm |
| 13 |   |
Senzory parkování / Home link (otvírač garážových dveří) |
| 14 |  |
Elektrický ventilátor |
| 15 |  |
klakson |
| 16 |  |
Modul dveří; Automatické tiché zamykání. |
| 17 |  |
Elektrická okna |
| 18 |  |
Vyhřívaná sedadla |
| 19 |  |
Nastavení sedadel |
| 20 |  |
Bezpečnostní pásy |
| 21 |  |
OBD |
| 22 |  |
Vytápění;Nezávislé vytápění pro stání.
Vytápění čelního skla. |
| 23 |  |
Tempomat |
| 24 |  |
Relé stěrače zadního skla |
| 25 |  |
Odmlžování zadního okna (vytápění zadního okna) |
| 26 |  |
Ohřívač kapaliny na mytí skel |
| 27 |  |
Ventilátor |
| 28 |  |
Vnitřní světla |
| 29 |  |
Přístrojová deska;Odometer |
| 30 |   |
Systém klimatizace |
| 31 | DDE | Digitální elektronika Diesel (DDE) |
| 32 |  |
Relé čerpadla paliva;Kontrola čerpadla paliva. |
| 33 |  |
DME – Digitální elektronika motoru;Integrovaný modul napětí – IVM. |
| 34 |  |
BDC (Controller Body Domain Controller) |
| 35 |  |
HiFi zesilovač;TV tuner;
Video modul. Rádio (?). |
| 36 |  |
Kontrola tlaku pneumatik RDV |
| 37 |  |
Přední mytí |
| 38 |  |
Systém mytí světlometů |
| 39 |  |
Otevřená střecha;Panoramatické sklo;
Horní modul kabrioletu. |
| 40 |  |
Telefon |
| 41 |  |
Horní modul kabrioletu;Relé kabrioletu. |
| 42 |  |
Přední a zadní zapalovač;Zásuvka 12V;
Zásuvka pro nabíjení odkládací schránky (12V). |
| 43 |  |
Parkovací brzda |
| 44 |  |
Zámek krytu zavazadlového prostoru (zadní hatchback);Automatické uzamčení zadního hatchbacku. |
| 45 |  |
Elektrické sluneční clony vzadu (pro BMW F60 M5) |
| 46 |  |
Systém dynamického pohonu |
| 47 |  |
Pohon všech kol |
| 48 |  |
SYSTÉM START-STOP |
| 49 |  |
Asistent řidiče |
| 50 |  |
Hybridní systém |
| 51 |  |
Audio systém |
| 52 |  |
Elektrochromatické zpětné zrcátko |
| 53 |  |
Relé kompresoru pneumatického zavěšení |
O BMW X1 II F48 (2016-2021)
BMW X1 II F48, vyráběné v letech 2016 až 2021, je kompaktní SUV, které nabízí kombinaci stylu, výkonu a praktičnosti. Tento model je postaven na platformě UKL2, která je sdílena s jinými modely BMW a Mini, a nabízí pohon předních nebo všech čtyř kol. Pod kapotou se nacházejí různé možnosti motorů včetně benzínových a naftových agregátů o objemu od 1,5 do 2,0 litru. BMW X1 II F48 je známé svou prostorností a komfortem, přičemž interiér je vybaven moderními technologiemi a kvalitními materiály, což z něj činí ideální vozidlo pro městské i delší cesty.
Schéma pojistkové skříňky BMW X1 II F48
Tato stránka zobrazuje schéma pojistkové skříňky pro BMW X1 II F48, která je důležitá pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru pro cestující, konkrétně v oblasti pod palubní deskou, a také v motorovém prostoru. Diagramy na této stránce detailně ukazují čísla pojistek, jejich ampéráž a komponenty, které chrání. Při výměně pojistek je vždy důležité použít náhradní pojistky se stejnou ampéráží, aby se předešlo poškození elektrického systému. Správné pochopení a použití schématu pojistkové skříňky může předejít mnoha problémům a zajistit dlouhou životnost vozidla.
