BMW 1 F40 (2019-…) – pojistková skříňka

9 června, 2025 Martin Dvořák

V tomto článku najdeš diagramy pojistkové skříňky BMW Řady 1 (F40) 2019, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

Obsah

BMW 1 F40 – schéma pojistkové skříňky

Rok výroby: 2019, 2020, 2021.

Pojistky zapalovače cigaret (zásuvka napájení) v BMW 1 F40 jsou pojistky 62, 56, 65, 86 v pojistkové skříňce.

Přiřazení pojistek a symboly

Pojistkové skříňky v BMW 1 F40 se nacházejí v zavazadlovém prostoru a v kabině. Čísla pojistek jsou spojena s významem pojistky.

Zkontroluj význam symbolů BMW

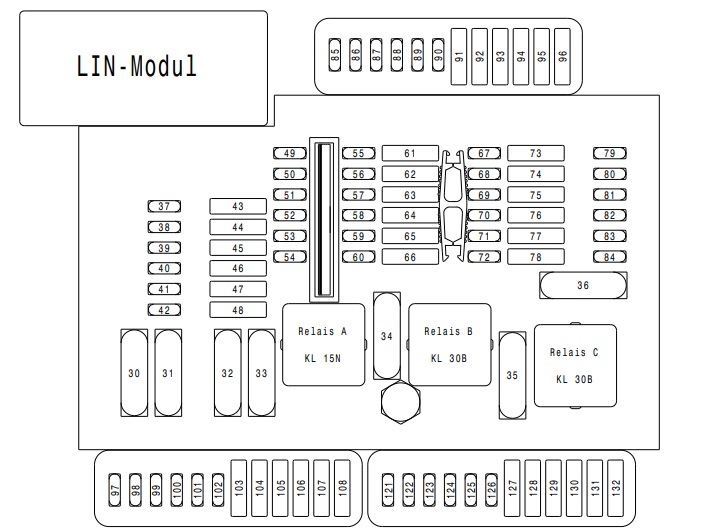

Pojistková skříňka

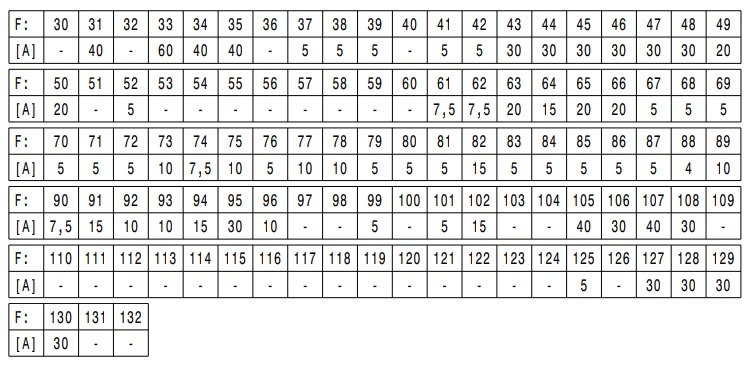

Ampéráže

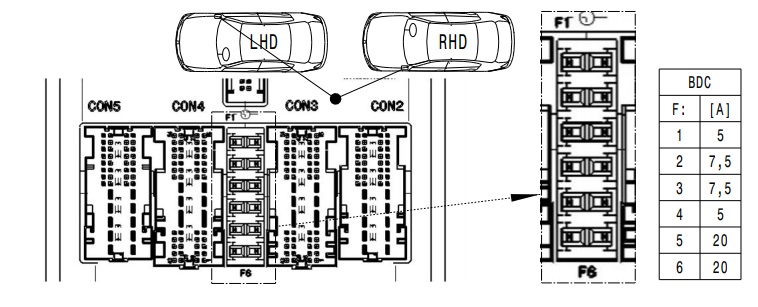

Kontrolér Body Domain Controller

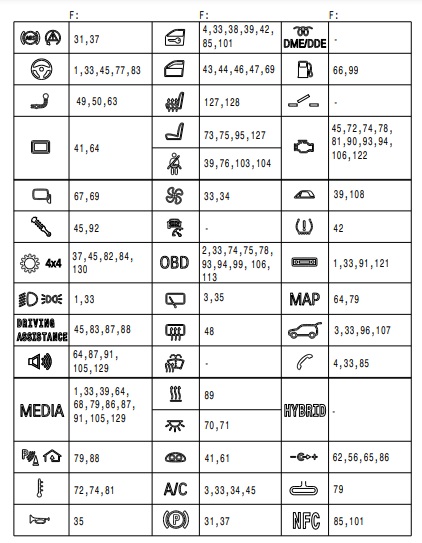

Význam symbolů pojistek BMW

Seznam bude pravidelně aktualizován. Pokud máš návrhy, zanech komentář nebo napiš email!

Č.	Symbol	Popis
1		ABS (systém prevence zablokování kol během brzdění), DSC (dynamická kontrola stability)
2		Modul kontroly funkce sloupku řízení
3		Modul přívěsu, tažné zařízení
4		Displej na čelním skle Head-Up (HUD)
5		Systém START-STOP
6		Elektrická zrcátka
7		Vzduchový podvozek
8		Převodovka; DSC – dynamická kontrola stability; SMG – sekvenční manuální převodovka.
9		Hlavní světla; Senzor deště; Senzor světla; Elektronická kontrola výšky jízdy.
10		Modul světel
11		CD changer; Modul Can Gateway.
12		Alarm
13		Senzory parkování / Home link (otvírač garáže)
14		Elektrický ventilátor
15		Klakson
16		Modul dveří; Tichá automatická uzávěrka.
17		Elektrická okna
18		Vyhřívaná sedadla
19		Nastavení sedadel
20		Bezpečnostní pásy
21		OBD
22		Vytápění;Autonomní vytápění. Vytápění čelního skla.
23		Tempomat
24		Relé zadního stěrače
25		Odmlžování zadního okna (vyhřívání zadního okna)
26		Ohřívač kapaliny na mytí skel

Leggere BMW Z3 E36 (1996-2002) – baterie

27		Ventilátor
28		Interiérová světla
29		Přístrojová deska;Odometer
30		Systém klimatizace
31	DDE	Digitální elektronika Diesel (DDE)
32		Relé čerpadla paliva;Kontrola čerpadla paliva.
33		DME – Digitální elektronika motoru;Integrovaný napěťový modul – IVM.
34		BDC (Kontrolér Body Domain Controller)
35		HiFi zesilovač;TV tuner; Video modul. Rádio (?).
36		Kontrola tlaku pneumatik RDV
37		Přední mytí
38		Systém mytí světlometů
39		Otevřená střecha;Panoramatické sklo; Horní modul kabrioletu.
40		Telefon
41		Horní modul kabrioletu;Relé kabrioletu.
42		Přední a zadní zapalovač cigaret;Zásuvka 12V; Zásuvka pro nabíjení prostoru (12V).
43		Parkovací brzda
44		Uzamčení víka zavazadlového prostoru (zadní hatchback);Automatické uzamčení zadního hatchbacku.
45		Elektrický slunečník vzadu (pro BMW F60 M5)
46		Dynamický pohon
47		Čtyřkolka
48		SYSTÉM START-STOP
49		Asistent řízení
50		Hybridní systém
51		Audio systém
52		Elektrochromatické zpětné zrcátko
53		Relé kompresoru pneumatického odpružení

O BMW 1 F40 (2019-…)

BMW 1 F40, uvedený na trh v roce 2019, představuje třetí generaci řady 1 od německého výrobce BMW. Tento model je známý svým dynamickým designem a moderními technologiemi, které nabízejí komfort a bezpečnost na nejvyšší úrovni. BMW 1 F40 je dostupný s různými motorizacemi, včetně benzínových a dieselových motorů, které poskytují výkonnost a efektivitu. Díky pohonu předních kol a pokročilým jízdním asistentům je tento model ideální pro městské i dálniční jízdy.

Schéma pojistkové skříňky BMW 1 F40

Tato stránka zobrazuje schéma pojistkové skříňky pro BMW 1 F40, která je nezbytná pro správné pochopení elektrického systému vozidla. Typická umístění pojistkové skříňky v tomto modelu zahrnují prostor pod kapotou a interiér vozidla, obvykle v blízkosti palubní desky. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a funkcích.
