Volkswagen Golf VI (2008-2013) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Volkswagen Golf VI (2008–2013), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každého fusible.
Volkswagen Golf 6 – schéma pojistky
Rok výroby: 2008, 2009, 2010, 2011, 2012, 2013.
Pojistka zapalovače cigaret (zásuvka napájení) ve Volkswagen Golf VI je pojistka 42 (20A) v pojistkové skříňce přístrojové desky.

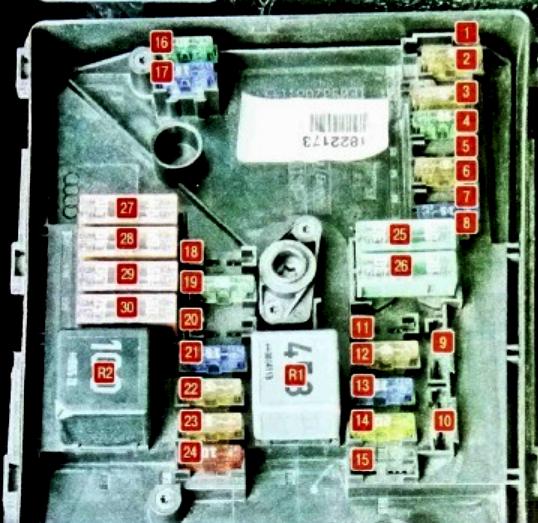

Pod kapotou
Pojistková skříňka se nachází na levé straně motorového prostoru.
Je složena ze dvou částí:
- hlavní skříňka
- skříňka s vysokým výkonem.
Pojistky Golf VI
| Číslo | Ampéráže [A] / Popis |
| R1 | Relé systému ECU;
Relé ventilátoru. |
| R2 | Relé čerpadla ventilátoru vzduchu;
Relé řízení automatické převodovky. |
| 1 | (30A) Motor stěračů |
| 2 | (30A) Mechatronická jednotka převodovky |
| 3 | (20A) Řídicí jednotka napájení na palubě |
| 4 | (20A) Modul řízení ABS |
| 5 | (15A) Modul řízení převodovky (ECM) |
| 6 | (5A) Přístrojová deska;
Modul řízení sloupku řízení. |
| 7 | (40A) Relé napájení třídy 15 |
| 8 | (15A) Audio systém, hlavní jednotka;
(25A) Stabilizátor napětí. |
| 9 | (5A) Řídicí jednotka telefonu |
| 10 | (5A/10A) Elektronická řídicí jednotka motoru;
Relé výkonu Motronic. |
| 11 | (20A) Řídicí jednotka pomocného topení;
Relé pomocného topení. |
| 12 | (5A) CAN datová sběrnice;
Řídicí jednotka brány; |
| 13 | (15A / 30A) Elektronická řídicí jednotka motoru |
| 14 | (20A) Čerpadlo pomocného napájení, zapalování |
| 15 | (5A/10A) Relé svíček;
Relé čerpadla paliva; Lambda sonda. |
| 16 | (30A) Světla a světlomety – pravá strana |
| 17 | (15A) Klakson |
| 18 | (30A) Audio systém, zesilovač |
| 19 | (30A) Stěrač a ostřikovač čelního skla |
| 20 | (10A) Čerpadlo cirkulace chladicí kapaliny;
(20A) Ventil pro regulaci tlaku paliva. |
| 21 | (10A / 15A) Topení lambda sondy;
Motor centrálního zámku v předních dveřích spolujezdce; (20A) Čerpadlo podtlaku brzdy. |
| 22 | (5A) Spínač polohy pedálu spojky |
| 23 | (5A/10A/15A) Systém řízení motoru |
| 24 | (10A) Systém řízení motoru (relé čerpadla, vstřikovače, atd.) |
| 25 | (40A) Řídicí jednotka ABS |
| 26 | (30A) Žárovky a světlomety – levá strana;
Řídicí jednotka napájení na palubě. |
| 27 | (40/50A) Řídicí jednotka svíček;
Motor čerpadla sekundárního vzduchu. |
| 28 | (30A) Terminál 15 relé napájení 2 |
| 29 | (50A) Tepelná pojistka 1 pro nastavení sedadla řidiče |
| 30 | (50A) Kontakt relé vypouštění X |
| Číslo | Ampéráž [A] / Popis |
| R1 | Relé systému ECU;
Relé ventilátoru. |
| R2 | Relé čerpadla ventilátoru vzduchu;
Relé řízení automatické převodovky. |
| 1 | (30A) Motor stěračů |
| 2 | (30A) Mechatronická jednotka převodovky |
| 3 | (20A) Řídicí jednotka napájení na palubě |
| 4 | (20A) Modul řízení ABS |
| 5 | (15A) Modul řízení převodovky (ECM) |
| 6 | (5A) Přístrojová deska;
Modul řízení sloupku řízení. |
| 7 | (40A) Relé napájení třídy 15 |
| 8 | (15A) Audio systém, hlavní jednotka;
(25A) Stabilizátor napětí. |
| 9 | (5A) Řídicí jednotka telefonu |
| 10 | (5A/10A) Elektronická řídicí jednotka motoru;
Relé výkonu Motronic. |
| 11 | (20A) Řídicí jednotka pomocného topení;
Relé pomocného topení. |
| 12 | (5A) CAN datová sběrnice;
Řídicí jednotka brány; |
| 13 | (15A / 30A) Elektronická řídicí jednotka motoru |
| 14 | (20A) Čerpadlo pomocného napájení, zapalování |
| 15 | (5A/10A) Relé svíček;
Relé čerpadla paliva; Lambda sonda. |
| 16 | (30A) Světla a světlomety – pravá strana |
| 17 | (15A) Klakson |
| 18 | (30A) Audio systém, zesilovač |
| 19 | (30A) Stěrač a ostřikovač čelního skla |
| 20 | (10A) Čerpadlo cirkulace chladicí kapaliny;
(20A) Ventil pro regulaci tlaku paliva. |
| 21 | (10A / 15A) Topení lambda sondy;
Motor centrálního zámku v předních dveřích pro cestující; (20A) Čerpadlo podtlaku brzdy. |
| 22 | (5A) Spínač polohy pedálu spojky |
| 23 | (5A/10A/15A) Systém řízení motoru |
| 24 | (10A) Systém řízení motoru (relé čerpadla, vstřikovače, atd.) |
| 25 | (40A) Řídicí jednotka ABS |
| 26 | (30A) Žárovky a světlomety – levá strana;
Řídicí jednotka napájení na palubě. |
| 27 | (40/50A) Řídicí jednotka svíček;
Motor čerpadla sekundárního vzduchu. |
| 28 | (30A) Terminál 15 relé napájení 2 |
| 29 | (50A) Tepelná pojistka 1 pro nastavení sedadla řidiče |
| 30 | (50A) Kontakt relé výfuku X |

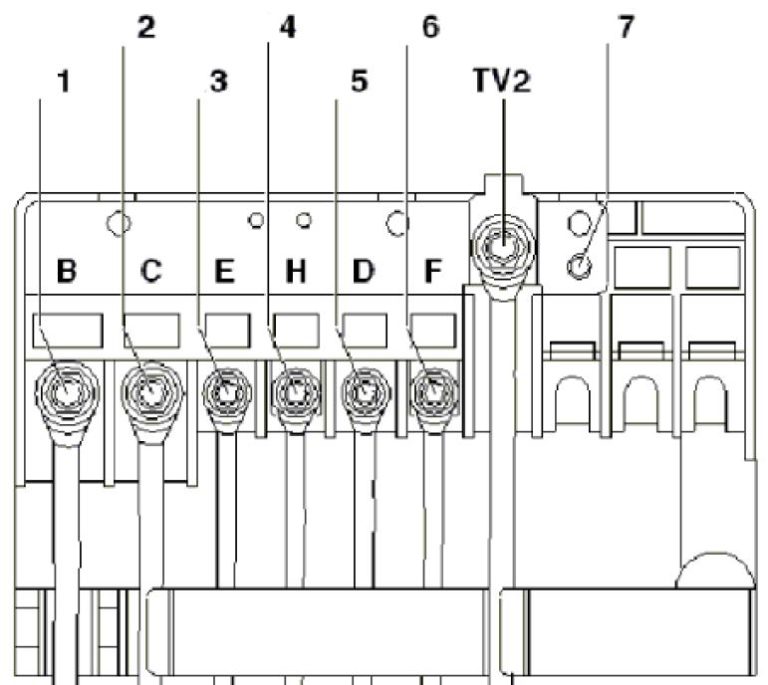

Schéma pojistkové skříňky s vysokým výkonem

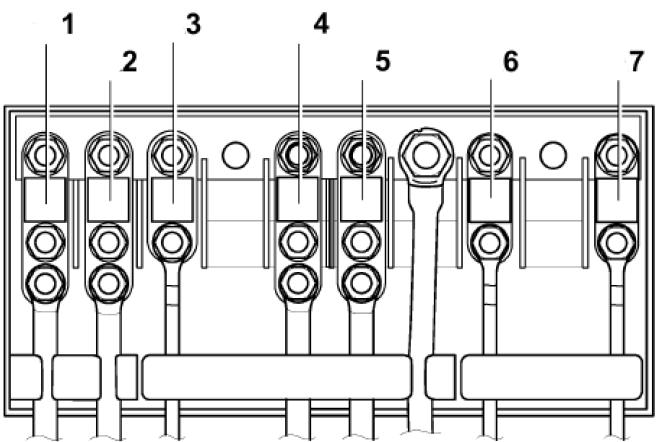

Typ 2
| Typ 1 | |
| 1 | 150A / 200A – Generátor |
| 2 | 80A – Řídicí jednotka asistence řízení |
| 3 | 50A – Ventilátor chladiče a jeho řídicí jednotka |
| 4 | 80A – Relé vytápění nebo Doplňkové vybavení |
| 5 | 80A – Terminál 30, pojistková skříňka v prostoru pro cestující |
| 6 | 40A – Relé nízkopodnikového vytápění |
| 7 | 30/40 / 50A – Rezerva |
| Typ 2 | |
| 1 | 150A / 200A – Generátor |
| 2 | 80A – Asistence řízení |
| 3 | 50A – Ventilátor chladiče a jeho řídicí jednotka |
| 4 | 80A – Rezerva |
| 5 | 80A – Terminál 30, pojistková skříňka v prostoru pro cestující |
| 6 | Rezerva |
| 7 | Rezerva |
V motorovém prostoru
Nachází se na konci přístrojové desky na straně řidiče, vlevo.
| Nr | Ampéráže [A] / Popis |
| F1 | (10A) Konektor DLC;
Řídicí jednotka motoru; Relé provozu pomocného vytápění; Stmívač spínačů a přístrojové desky; Nastavení úhlu světlometů; Jednotka adaptivního tempomatu; Spínač brzdových světel. |
| F2 | (5A) ABS;
ESP; Řídicí jednotka přístrojové desky; Řídicí jednotka motoru; Relé startovacího motoru; Řídicí jednotka asistence řízení; Řídicí jednotka detekce přívěsu. |
| F3 | (5A) Řídicí modul airbagu |
| F4 | (5A) Senzor úrovně a teploty oleje;
Senzor vysokého tlaku; Senzor úrovně a teploty motorového oleje; Tlačítko deaktivace ASR a ESP; Tlačítko indikátoru tlaku pneumatik; Řídicí jednotka airbagu. |
| F5 | (10A) Řídicí modul levého světlometu |
| F6 | (10A) Řídicí modul pravého světlometu |
| F7 | Rezerva |
| F8 | Rezerva |
| F9 | Rezerva |
| F10 | Rezerva |
| F11 | Rezerva |
| F12 | (10A) Řídicí modul dveří (řidič);
Řídicí modul dveří (cestující); Centrální zámek. |
| F13 | (10A) Diagnostická zásuvka;
Spínač světla; Senzor deště a světla; Spínač mlhových světlometů. |
| F14 | (10A) Spínač brzdových světel (senzor polohy brzdového pedálu);
Kontrolér automatické převodovky; Kontrolér Climatronic. |
| F15 | (20A) Tlačítko odemknutí rukojeti dveří/zadního víka;
Řídicí jednotka napájení na palubě; Centrální zámek. |
| F 16 | (10A) Kamera pro couvání |
| F17 | (5/10A) Audio systém;
Senzor náklonu; Siréna alarmu; Relé signálu. |
| F18 | Rezerva |
| F19 | (5A) Zařízení pro zaznamenávání poruch;
Řídicí jednotka omezovače rychlosti motoru. |
| F20 | (20A) Řídicí modul autorizace vstupu a startování;
Stabilizátor napětí. |
| F21 | (10A) Elektronický řídicí modul zámku sloupku řízení |
| F22 | (40A) Ventilátor vytápění |
| F23 | (30A) Elektrická okna;
Řídicí modul dveří. |
| F24 | (20A) Řídicí jednotka napájení na palubě |
| F25 | (25A) Multifunkční řídicí modul (vytápění zadního okna, řídicí jednotka klimatizace, vytápění a spínač výběru režimu provozu) |
| F26 | (30A) Řídicí modul zadních dveří a ovládání oken |
| F27 | (15A) Řízení motoru (čerpadlo paliva) |
| F28 | (15A) Stabilizátor napětí, hlavní jednotka |
| F29 | Rezerva |
| F30 | (20A) Řídicí modul automatické převodovky |
| F31 | (20A) Čerpadlo podtlaku brzdy |
| F32 | (30A) Invertor s zásuvkou, 12 V – 230 V |
| F33 | (25A) Otevírací střecha |
| F34 | (15A) Elektrická sedadla |
| F35 | (10A) Elektronický řídicí modul tlumení |
| F36 | (20A) Ostřikovač světlometů |
| F37 | (30A) Vyhřívaná sedadla |
| F38 | (20A) Relé klaksonu, alarm proti krádeži;
Centrální řídicí jednotka systému komfortu. |
| F39 | – |
| F40 | (40A) Vytápění/klimatizace |
| F41 | (15A) Motor pro čištění skla |
| F42 | (20A) Zapalovač cigaret;
Při 12V. |
| F43 | (15A) Řídicí modul přívěsu |
| F44 | (20A) Řídicí modul přívěsu |
| F45 | (15A) Řídicí modul přívěsu |
| F46 | Rezerva |
| F47 | (5A) Řídicí modul přístrojové desky |
| F48 | (5A) Řídicí jednotka elektroniky mobilního telefonu;
Stabilizátor napětí; Senzor magnetického pole pro kompas. |
| F49 | Rezerva |
| Číslo | Ampéráže [A] / Popis |
| F1 | (10A) Konektor DLC;
Řídicí jednotka motoru; Relé provozu pomocného vytápění; Stmívač spínačů a přístrojové desky; Nastavení úhlu světlometů; Jednotka adaptivního tempomatu; Spínač brzdových světel. |
| F2 | (5A) ABS;
ESP; Řídicí jednotka přístrojové desky; Řídicí jednotka motoru; Relé startovacího motoru; Řídicí jednotka asistence řízení; Řídicí jednotka detekce přívěsu. |
| F3 | (5A) Řídicí modul airbagu |
| F4 | (5A) Senzor úrovně a teploty oleje;
Senzor vysokého tlaku; Senzor úrovně a teploty motorového oleje; Tlačítko deaktivace ASR a ESP; Tlačítko indikátoru tlaku pneumatik; Řídicí jednotka airbagu. |
| F5 | (10A) Řídicí modul levého světlometu |
| F6 | (10A) Řídicí modul pravého světlometu |
| F7 | Rezerva |
| F8 | Rezerva |
| F9 | Rezerva |
| F10 | Rezerva |
| F11 | Rezerva |
| F12 | (10A) Řídicí modul dveří (řidič);
Řídicí modul dveří (cestující); Centrální zámek. |
| F13 | (10A) Diagnostická zásuvka;
Spínač světla; Senzor deště a světla; Spínač mlhových světlometů. |
| F14 | (10A) Spínač brzdových světel (senzor polohy brzdového pedálu);
Kontrolér automatické převodovky; Kontrolér Climatronic. |
| F15 | (20A) Tlačítko odemknutí rukojeti dveří/zadního víka;
Řídicí jednotka napájení na palubě; Centrální zámek. |
| F 16 | (10A) Kamera pro couvání |
| F17 | (5/10A) Audio systém;
Senzor náklonu; Siréna alarmu; Relé signálu. |
| F18 | Rezerva |
| F19 | (5A) Záznamník dat o poruše;
Řídicí jednotka omezovače rychlosti motoru. |
| F20 | (20A) Řídicí modul autorizace vstupu a startování;
Stabilizátor napětí. |
| F21 | (10A) Elektronický řídicí modul zámku sloupku řízení |
| F22 | (40A) Ventilátor vytápění |
| F23 | (30A) Elektrická okna;
Řídicí modul dveří. |
| F24 | (20A) Řídicí jednotka napájení na palubě |
| F25 | (25A) Multifunkční řídicí modul (vytápění zadního okna, řídicí jednotka klimatizace, vytápění a spínač výběru režimu provozu) |
| F26 | (30A) Řídicí modul zadních dveří a ovládání oken |
| F27 | (15A) Řízení motoru (čerpadlo paliva) |
| F28 | (15A) Stabilizátor napětí, hlavní jednotka |
| F29 | Rezerva |
| F30 | (20A) Řídicí modul automatické převodovky |
| F31 | (20A) Čerpadlo podtlaku brzdy |
| F32 | (30A) Invertor s zásuvkou, 12 V – 230 V |
| F33 | (25A) Otevírací střecha |
| F34 | (15A) Elektrická sedadla |
| F35 | (10A) Elektronický řídicí modul tlumení |
| F36 | (20A) Ostřikovač světlometů |
| F37 | (30A) Vyhřívaná sedadla |
| F38 | (20A) Relé klaksonu, alarm proti krádeži;
Centrální řídicí modul systému komfortu. |
| F39 | – |
| F40 | (40A) Vytápění/klimatizace |
| F41 | (15A) Motor pro čištění skla |
| F42 | (20A) Zapalovač cigaret;
Při 12V. |
| F43 | (15A) Řídicí modul přívěsu |
| F44 | (20A) Řídicí modul přívěsu |
| F45 | (15A) Řídicí modul přívěsu |
| F46 | Rezerva |
| F47 | (5A) Řídicí modul přístrojové desky |
| F48 | (5A) Řídicí jednotka elektroniky mobilního telefonu;
Stabilizátor napětí; Senzor magnetického pole pro kompas. |
| F49 | Rezerva |
Pojistková skříňka
Nachází se přímo pod přístrojovou deskou.

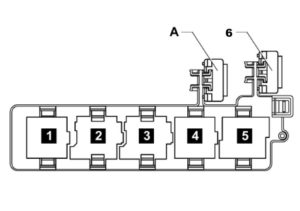

Schéma a bloky relé
1 – Terminál + relé startování
2 – Relé akustického signálu
3 – Relé stěračů světlometů
4 – Relé odvodu obvodu napájení
5 – Relé elektrického vyhřívání skel
6 – nebo A – 30 A Pojistka termická 1 pro nastavení polohy sedadla řidiče
