BMW řady 5 E39 (1996-2003) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky BMW Serie 5 (E39) 1996-2003, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
BMW Serie 5 (E39; 1996-2003) – schéma pojistkové skříňky
Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Pojistka zapalovače cigaret (zásuvka napájení) v BMW Serie 5 E39 (1996-2003) je pojistka F7 v pojistkové skříňce v odkládací schránce.
Pojistková skříňka v motorovém prostoru
Schéma pojistek BMW E39 (motorový prostor, typ 1)
| Č. | Popis |
|---|---|
| 1 | Modul řízení motoru |
| 2 | Modul řízení převodovky |
| 3 | Pojistka modulu řízení motoru |
| 4 | Relé modulu řízení motoru |
| 5 | Relé motoru stěrače předního I |
| 6 | Relé motoru stěrače předního II |
| 7 | Relé motoru ventilátoru kondenzátoru klimatizace I |
| 8 | Relé motoru ventilátoru kondenzátoru klimatizace III |
| 9 | Relé ABS |
Schéma pojistkové skříňky (motorový prostor, typ 2)
| Č. | Amp [A] | Popis |
|---|---|---|
| 1 | Modul řízení motoru (ECM) | |
| 2 | Modul řízení převodovky (TCM) | |
| 3 | Relé řízení motoru (EC) | |
| 4 | Relé cívka zapalování – kromě 520i (22 6S 1) / 525i / 530i | |
| 5 | Relé motoru stěrače předního 1 | |
| 6 | Relé motoru stěrače předního 2 | |
| 7 | Relé 1 motoru ventilátoru kondenzátoru AC (do 03/98) | |
| 8 | Relé 3 motoru ventilátoru kondenzátoru AC (do 03/98) | |
| 9 | Relé čerpadla vstřikování sekundárního vzduchu (AIR) | |
| F1 | 30A | Modul řízení motoru (ECM);Ventil odvzdušnění nádrže par paliva (EVAP);
Senzor hmotnosti vzduchu (MAF); Senzor polohy vačkového hřídele (CMP) 1. termostat chladicí kapaliny motoru – 535i / 540i. |
| F2 | 30A | Čerpadlo vstřikování sekundárního vzduchu (AIR);Solenoid řízení vzduchu sběrného potrubí;
Vstřikovače (kromě 520i (22 6S1) / 525i / 530i); Modul řízení motoru (ECM); Ventil odvzdušnění nádrže par paliva (EVAP); Aktuátor polohy vačkového hřídele (CMP) 1 a 2; Aktuátor regulace minimální rychlosti (ISC). |
| F3 | 20A | Senzor polohy klikového hřídele (CKP);Senzor polohy vačkového hřídele (CMP) a 2, c
Senzor hmotnosti vzduchu (MAF). |
| F4 | 30A | Lambda sondy s vyhříváním (H02S);Modul řízení převodovky (TCM). |
| F5 | 30A | Relé cívka zapalování – kromě 520i (22 6S1) / 525i / 530i |
Pojistková skříňka v prostoru pro cestující
Přiřazení pojistek v prostoru pro cestující (do 03.1998)
| Č. | Amp [A] | Popis |
|---|---|---|
| F1 | 30A | Relé motoru stěrače předního skla |
| F2 | 30A | Ostřikovače světlometů |
| F3 | 15A | Klaksón |
| F4 | 20A | Modul řízení multifunkční |
| F5 | 20A / 30A | Otevíratelná střecha |
| F6 | 30A | Elektrické zrcátko, strana spolujezdce |
| F7 | 20A / 30A | Zapalovač cigaret přední (09/00) |
| F8 | – | – |
| F9 | 15A | Modul řízení klimatizace / topení |
| F10 | 30A | Nastavení sedadla – strana spolujezdce |
| F11 | 7,5A | Modul řízení multifunkční – asistované řízení |
| F12 | 5A | Imobilizér |
| F13 | 30A | Nastavení sedadla strana řidiče; Nastavení sloupku řízení. |
| F14 | 5A | Modul řízení motoru (ECM) |
| F15 | 7,5A | Modul řízení převodovky (TCM); Senzor hladiny oleje motoru;
Alternátor; Spínač teploty pojistkové skříňky (530d). |
| F 16 | 5A | Modul řízení světlometů |
| F17 | 10 A | Relé čerpadla paliva; Modul řízení ABS;
Skupina multifunkčních spínačů. |
| F18 | 5A | Přístrojová deska |
| F19 | 5A | Relé ochrany proti přepětí 2 |
| F20 | 5A / 7,5A | Modul řízení klimatizace / topení; Relé vyhřívaného zadního skla;
Modul řízení monitorování tlaku pneumatik. |
| F21 | 5A | Relé zapalovače; Relé nastavení sedadla;
Relé nastavení sloupku řízení; Mechanismus otevírání garážových vrat; Modul řízení parkovací asistence; Vnitřní zrcátko proti oslnění. |
| F22 | 30A | Relé motoru ventilátoru kondenzátoru AC 2 |
| F23 | 7,5A | Digitální multifunkční displej vzadu |
| F24 | 5A | Přístrojová deska;Modul řízení monitorování tlaku pneumatik;
Senzor polohy řízení. |
| F25 | 7,5A | Digitální multifunkční displej |
| F26 | – | – |
| F27 | 30A | Modul řízení multifunkční |
| F28 | 15A | Automatická převodovka (AT) |
| F29 | 30A | Modul řízení funkce dveří, strana řidiče |
| F30 | 25A | Modul řízení ABS |
| F31 | 10 A | Relé čerpadla paliva;Modul řízení ABS;
Relé čerpadla sekundárního vstřikování vzduchu (benzín). |
| F32 | 25A | Skupina multifunkčních spínačů |
| F33 | – | – |
| F34 | 10 A | Multifunkční volant;Airbag;
Vyhřívaný volant. |
| F35 | 5A | Motor ventilátoru kondenzátoru AC vzadu |
| F36 | – | – |
| F37 | 5A | Modul řízení imobilizéru |
| F38 | 5A | Modul řízení multifunkční;Relé klaksón;
Senzor deště; Spínač blokování převodovky (AT); Rozhraní připojení dat (DLC). |
| F39 | 7,5A | Světla zrcátka na líčení;Dobíjecí baterie. |
| F40 | 5A | Přístrojová deska;Modul řízení nastavení sedadla;
Senzor kolize airbagu; Spínač kontaktu bezpečnostního pásu (strana řidiče). |
| F41 | 5A | Modul řízení světlometů;Spínač polohy pedálu spojky (CPP);
Spínač polohy pedálu brzdy (BPP). |
| F42 | 5A | Modul řízení SRS |
| F43 | 5A | Relé ochrany proti přetížení 1 |
| F44 | 5A | Multifunkční volant;Skupina airbagů;
Volant; Digitální multifunkční displej vpředu a vzadu. |
| F45 | 7,5A | Skupina multifunkčních spínačů |
Přiřazení pojistek v odkládací schránce (od 03.1998)
| Č. | Amp [A] | Popis |
|---|---|---|
| F1 | 30A | Relé motoru stěrače předního skla |
| F2 | 30A | Ostřikovače světlometů |
| F3 | 15A | Klaksón |
| F4 | 20A | Modul řízení multifunkční |
| F5 | 20A / 30A | Otevíratelná střecha |
| F6 | 30A | Elektrické zrcátko, strana spolujezdce |
| F7 | 20A / 30A | Zapalovač cigaret přední (09/00) |
| F8 | – | – |
| F9 | 15A | Modul řízení klimatizace / topení |
| F10 | 30A | Nastavení sedadla – strana spolujezdce |
| F11 | 7,5A | Modul řízení multifunkční – variabilní asistence řízení |
| F12 | 5A | Imobilizér |
| F13 | 30A | Nastavení sedadla strana řidiče; Nastavení sloupku řízení. |
| F14 | 5A | Modul řízení motoru (ECM) |
| F15 | 7,5A | Modul řízení převodovky (TCM); Senzor hladiny oleje motoru;
Alternátor; Spínač teploty pojistkové skříňky (530d). |
| F 16 | 5A | Modul řízení světlometů |
| F17 | 10 A | Relé čerpadla paliva; Modul řízení ABS;
Skupina multifunkčních spínačů. |
| F18 | 5A | Přístrojová deska |
| F19 | 5A | Relé ochrany proti přepětí 2 |
| F20 | 5A / 7,5A | Modul řízení klimatizace / topení; Relé vyhřívaného zadního skla;
Modul řízení monitorování tlaku pneumatik. |
| F21 | 5A | Relé zapalovače; Relé nastavení sedadla;
Relé nastavení sloupku řízení; Mechanismus otevírání garážových vrat; Modul řízení parkovací asistence; Vnitřní zrcátko proti oslnění. |
| F22 | 25A | Relé čerpadla paliva-530d / 520i (226S1) / 525i / 530i |
| F23 | 7,5A | Digitální multifunkční displej vzadu |
| F24 | 5A | Přístrojová deska;Řídicí jednotka monitorování tlaku pneumatik;
Senzor polohy řízení. |
| F25 | 7,5A | Digitální multifunkční displej |
| F26 | – | – |
| F27 | 30A | Multifunkční řídicí jednotka |
| F28 | 15A | Automatická převodovka (AT) |
| F29 | 30A | Řídicí jednotka funkce dveří, strana řidiče |
| F30 | 25A | Řídicí jednotka ABS |
| F31 | 10 A | Relé čerpadla paliva;Řídicí jednotka ABS;
Relé čerpadla sekundárního vstřikování vzduchu (benzín). |
| F32 | 25A | Skupina multifunkčních spínačů |
| F33 | – | – |
| F34 | 10 A | Multifunkční volant;Airbag;
Vyhřívaný volant. |
| F35 | 5A | Motor ventilátoru kondenzátoru AC vzadu |
| F36 | – | – |
| F37 | 5A | Řídicí jednotka imobilizéru |
| F38 | 5A | Řídicí jednotka multifunkční;Relé klaksón;
Senzor deště; Spínač blokování převodovky (AT); Rozhraní datového připojení (DLC). |
| F39 | 7,5A | Světla zrcátka na líčení;Dobíjecí baterie. |
| F40 | 5A | Přístrojová deska;Řídicí jednotka nastavení sedadla;
Senzor kolize airbagu; Spínač kontaktu bezpečnostního pásu (strana řidiče). |
| F41 | 5A | Řídicí jednotka světlometů;Spínač polohy pedálu spojky (CPP);
Spínač polohy pedálu brzdy (BPP). |
| F42 | 5A | Řídicí jednotka SRS |
| F43 | 5A | Relé ochrany proti přepětí 1 |
| F44 | 5A | Multifunkční volant -Skupina airbag;
Volant; Digitální multifunkční displej – přední / zadní |
| F45 | 7,5A | Skupina multifunkčních spínačů |
Blok relé v odkládací schránce
Nachází se za pojistkovou skříňkou.
| Č. | Popis |
|---|---|
| 1 | Relé 2 motor ventilátoru kondenzátoru AC (do 03/98) |
| 2 | Relé čerpadla ostřikovače světlometů |
| 3 | – |
| 4 | Relé startování |
| 5 | Relé nastavení sedadla / relé nastavení sloupku řízení |
| 6 | Relé ventilátoru topení |
| F75 | (50A) Motor ventilátoru kondenzátoru AC / motor ventilátoru chlazení motoru |
| F76 | (40A) Modul řízení klimatizace / ventilátor topení |

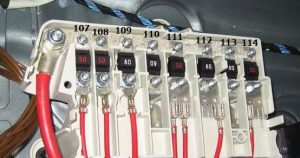

Blokace v prostoru pro nohy
Nachází se na podlaze pod kobercem, na pravé straně auta.
| Č. | Amp [A] | Popis |
|---|---|---|
| F107 | 50A | Relé čerpadla vstřikování vzduchu sekundárního (AIR) |
| F108 | 50A | Modul řízení ABS |
| F109 | 80A | Relé řízení motoru (EC);Pojistková skříňka – motorový prostor (F4 a F5). |
| F110 | 80A | Pojistková skříňka – konzola 1 (F1-F12 a F22-F25) |
| F111 | 50A | Klíč na zapínání |
| F112 | 80A | Modul řízení světlometů |
| F113 | 80A | Relé nastavení sedadla;Relé nastavení sloupku řízení;
Pojistková skříňka – tabulka 1 (F27-F30); Pojistková skříňka – tabulka panelu 2 (F76); Modul řízení světlometů; Pojistková skříňka – tabulka 1 (F13) – s podporou bederní oblasti. |
| F114 | 50A | Klíč na zapínání, rozhraní připojení dat (DLC) |
Pojistkové skříňky v zavazadlovém prostoru
Nacházejí se na pravé straně, za krytem.
Schéma pojistkové skříňky (skříňka 1)
| Č. | Amp [A] | Popis |
|---|---|---|
| 1 | Relé ochrany proti přepětí 1 | |
| 2 | Relé čerpadla paliva | |
| 3 | Relé vyhřívání zadního okna | |
| 4 | Relé ochrany proti přepětí 2 | |
| 5 | Relé dveří pro tankování paliva | |
| F46 | – | – |
| F47 | 15A / 20A | Doplňkový ohřívač |
| F48 | 5A | Zrcátko se zabudovaným proti oslnění; Systém alarmu v řídicí jednotce pohybu vozidla;
Senzor sklonu systému alarmu; Klaksón systému alarmu. |
| F49 | 30A | Relé kompresoru odpružení |
| F50 | 7,5A | Modul řízení odpružení (s pneumatickým odpružením) |
| F51 | 30A | Zapalovač cigaret – zadní |
| F52 | 30A | Relé zapalovače cigaret, přední zapalovač cigaret |
| F53 | 5A | Zesilovač signálu antény; Stebnówka ve víku zavazadlového prostoru / zadních dveřích |
| F54 | 15A | Relé čerpadla paliva |
| F55 | 20A | Relé ostřikovače skel / stěrač zadního skla |
| F56 | 30A | Audio jednotka;Modul řízení navigačního systému;
Výstupní zesilovač audio jednotky; CD měnič; Auto monitor. |
| F57 | 10 A | Telefon |
| F58 | 10 A | Audio jednotka;Auto monitor;
Navigační systém; Telefon. |
| F59 | – | – |
| F60 | 15A | Modul řízení odpružení;Skupina multifunkčních spínačů. |
| F61 | 25A | Spínač vyhřívání zadního sedadla, levý;Spínač vyhřívání zadního sedadla, pravý. |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40A | Relé vyhřívání zadního skla |
| F67 | – | – |
Přiřazení pojistek a relé (pole 1, typ 2)
| Č. | Amp [A] | Popis |
|---|---|---|
| 1 | Relé obvodů hlavního startování | |
| 2 | Relé čerpadla paliva | |
| 3 | Relé vyhřívaného zadního skla | |
| 4 | Relé pomocných obvodů startování | |
| 5 | Relé nezávislého topení | |
| F46 | 15A | Topení / nezávislá ventilace |
| F47 | 15A | Nezávislé topení |
| F48 | 5A | Systém alarmu |
| F49 | 30A | Systém pneumatického odpružení |
| F50 | 7,5A | Systém pneumatického odpružení |
| F51 | – | – |
| F52 | 30A | Zapalovač cigaret |
| F53 | 7,5A | Centrální zamykání |
| F54 | 15A | Čerpadlo paliva |
| F55 | – | – |
| F56 | 30A | Audio systém, navigační systém;Palubní monitor. |
| F57 | 10 A | Mobilní telefon |
| F58 | 10 A | Audio jednotka;Palubní monitor;
Navigační systém; Telefon. |
| F59 | – | – |
| F60 | 15A | Kontrola nastavení odpružení |
| F61 | – | – |
| F62 | – | – |
| F63 | – | – |
| F64 | – | – |
| F65 | – | – |
| F66 | 40A | Vyhřívané zadní sklo |
| F67 | – | – |
Schéma pojistkové skříňky (skříňka 2)
| Č. | Amp [A] | Popis |
|---|---|---|
| F100 | 200A | Pojistková skříňka – základna (F107-F114) |
| F101 | 80A | Pojistková skříňka – oblast zatížení 1 (F46-F50, F66) |
| F102 | 80A | Pojistková skříňka – oblast zatížení 1 (F51-F55) |
| F103 | 50A | Modul kontroly přívěsu |
| F104 | 50A | Relé ochrany proti přetížení 2 |
| F105 | 100A | Pojistková skříňka – tabulka panelu 2 (F75); Pomocné vytápění. |
| F106 | 80A | Pojistková skříňka – oblast zatížení 1 (F56-F59) |
O BMW Série 5 E39 (1996-2003)
BMW Série 5 E39, vyráběné v letech 1996 až 2003, je považováno za jedno z nejlepších vozidel své třídy. Tento model se vyznačuje elegantním designem, vynikající jízdní dynamikou a vysokou úrovní komfortu. E39 byla dostupná s různými motorizacemi, včetně řadových šestiválců a výkonných osmiválců, které poskytovaly širokou škálu výkonu a efektivity. Interiér vozidla byl navržen s důrazem na kvalitu a ergonomii, přičemž nabízel moderní technologie a bezpečnostní prvky, které byly v té době na špičkové úrovni.
Schéma pojistkové skříňky BMW Série 5 E39
Tato stránka zobrazuje schéma pojistkové skříňky pro BMW Série 5 E39, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. V tomto modelu se pojistková skříňka nachází typicky v prostoru motoru a v interiéru, pod palubní deskou na straně řidiče. Schémata zobrazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, a proto je důležité mít přehled o její konfiguraci.
