BMW X1 I E84 (2011-2015) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky BMW X1 (E84) 2011-2015, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
BMW X1 I (E84) – schéma pojistkové skříňky
Rok výroby: 2011, 2012, 2013, 2014, 2015.

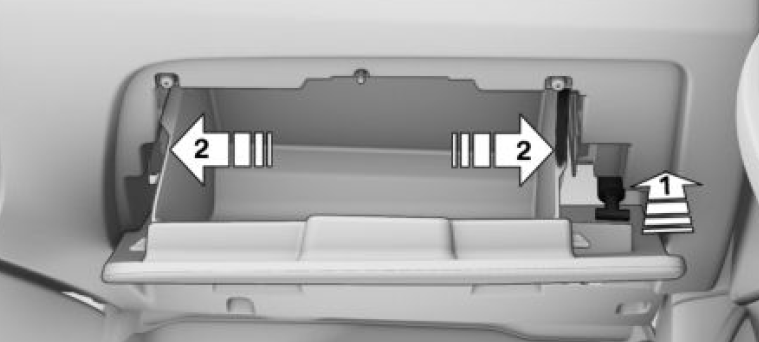

Poloha pojistkové skříňky
- Otevři zásuvku.
- Uvolni tlumič z dolního držáku, stisknutím dopředu, šipka 1.
- Odemkni zásuvku, stisknutím obou klipsů, šipky 2, a sklop ji.
Informace o pojistkách se nacházejí na zadní straně krytu. Náhradní pojistky jsou k dispozici v servisu.

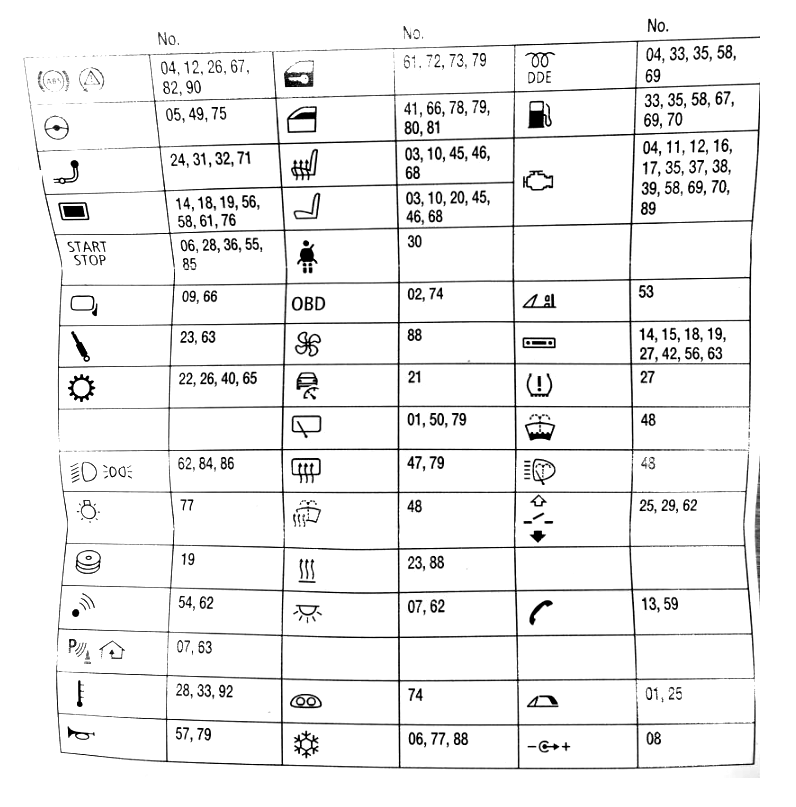

Symboly pojistek a čísla pojistek
Čísla pojistek souvisí s významem pojistky.
Na konci článku najdeš popis všech symbolů!
Schéma pojistkové skříňky
| Číslo | Ampér [A] |
|---|---|
| Číslo | Ampér [A] |
| 1 | 20 |
| 2 | 15 |
| 3 | 20 |
| 4 | 10 |
| 5 | 10 |
| 6 | 5 |
| 7 | 5 |
| 8 | 20 |
| 9 | 5 |
| 10 | 5 |
| 11 | 20 |
| 12 | 15 |
| 13 | 10 |
| 14 | 15 |
| 15 | 20 |
| 16 | 10 |
| 17 | 10 |
| 18 | 10 |
| 19 | 5 |
| 20 | 10 |
| 21 | 10 |
| 22 | 15 |
| 23 | 20 |
| 24 | 15 |
| 25 | 20 |
| 26 | 5 |
| 27 | 5 |
| 28 | 5 |
| 29 | 5 |
| 30 | 10 |
| 31 | 30 |
| 32 | 30 |
| 33 | 40 |
| 34 | – |
| 35 | 30 |
| 36 | 40 |
| 37 | 30/10 |
| 38 | 30/15/10 |
| 39 | 30 |
| 40 | 30 |
| 41 | 30 |
| 42 | 40 |
| 43 | – |
| 44 | – |
| 45 | 30 |
| Číslo | Ampér [A] |
|---|---|
| 46 | 30 |
| 47 | 30 |
| 48 | 30 |
| 49 | 40 |
| 50 | 30 |
| 51 | – |
| 52 | – |
| 53 | 10 |
| 54 | 7,5 |
| 55 | 5 |
| 56 | 20 |
| 57 | 15 |
| 58 | 5 |
| 59 | 5 |
| 60 | – |
| 61 | 5 |
| 62 | 7,5 |
| 63 | 5 |
| 64 | – |
| 65 | 10 |
| 66 | 7,5 |
| 67 | 20 |
| 68 | 20 |
| 69 | 10 |
| 70 | 20 |
| 71 | 20 |
| 72 | 15 |
| 73 | 20 |
| 74 | 5 |
| 75 | 5 |
| 76 | 5 |
| 77 | 10 |
| 78 | 30 |
| 79 | 30 |
| 80 | 30 |
| 81 | 30 |
| 82 | 30 |
| 83 | 20 |
| 84 | 40 |
| 85 | 30 |
| 86 | 40 |
| 87 | – |
| 88 | 40 |
| 89 | 40 |
| 90 | 40 |
| 91 | – |
| 92 | 50/60 |
Význam symbolů pojistek BMW
| Symbol | Význam |
|---|---|
| Symbol | Význam |
 |
ABS;Kontrola trakce. |
 |
Funkce volantu |
 |
Modul tažného zařízení/přívěsu |
 |
HUD |
 |
Systém start/stop |
 |
Elektrická zrcátka |
 |
Klakson |
 |
Klimatizace |
 |
Přední/zadní zapalovač;Zásuvka pro nabíjení odkládací schránky. |
 |
Vyhřívaná sedadla |
 |
Nastavení sedadla |
 |
Modul dveří |
 |
Elektrická okna |
 |
OBD |
 |
Ventilátor |
 |
Tempomat |
 |
Vyhřívání zadního okna |
| Symbol | Význam |
|---|---|
 |
Ohřívač kapaliny pro ostřikovače oken |
 |
Topení |
 |
Vnitřní osvětlení |
 |
Počítadlo kilometrů |
 |
Elektrický ventilátor |
 |
Hlavní světlomety |
 |
Modul světel |
 |
CD měnič |
 |
Alarm |
 |
Senzor parkování |
 |
Home Link (otevření garážových vrat) |
 |
Vzduchové odpružení (?) |
 |
Směrovka/DSC/SMG |
 |
Bezpečnostní pásy |
 |
Tlak pneumatik |
 |
Stříkací tryska na sklo |
 |
Systém ostřikovačů světlometů |
 |
Otevíratelná střecha |
 |
Telefon |
O BMW X1 I E84 (2011-2015)
BMW X1 I E84, vyráběné v letech 2011 až 2015, je kompaktní SUV, které kombinuje eleganci a praktičnost. Tento model je známý svým dynamickým designem a kvalitním zpracováním interiéru. BMW X1 I E84 nabízí různé možnosti motorizace, včetně benzinových a dieselových motorů, které zajišťují výkonnost a efektivitu. Vozidlo je vybaveno moderními technologiemi a bezpečnostními prvky, které zvyšují komfort a bezpečnost jízdy. Je ideální volbou pro ty, kteří hledají spolehlivé a stylové vozidlo pro každodenní použití.
Schéma pojistkové skříňky BMW X1 I E84
Tato stránka zobrazuje schéma pojistkové skříňky pro BMW X1 I E84, která je klíčová pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka typicky nachází v prostoru pro cestující a v motorovém prostoru. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je navržena tak, aby zajistila optimální ochranu elektrických obvodů vozidla, a proto je důležité dodržovat správné postupy při její údržbě a výměně pojistek.
