BMW X3 F25 (2011-2017) – pojistková skříňka
V tomto článku naleznete diagramy pojistkové skříňky BMW X3 (F25) 2011-2017, získáte informace o poloze panelů pojistek v autě a naučíte se přiřazení každé pojistky (rozložení pojistek).
BMW X3 F25 – schéma pojistky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Schéma pojistky

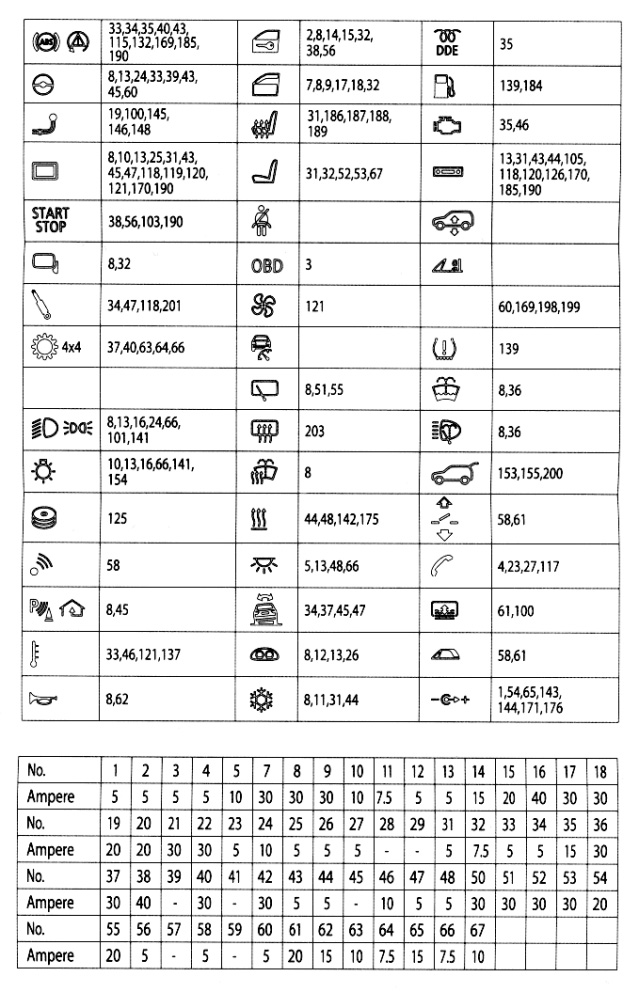

Přiřazení pojistek
Schéma pojistky v zavazadlovém prostoru
Poloha pojistky
Otevření krytu na pravé straně tyče a odstranění akustické izolace.
Schéma pojistky
Přiřazení pojistek

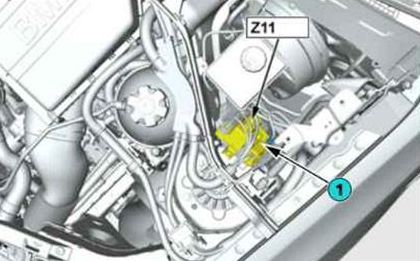

Modul distribuce napájení
Nachází se v motorovém prostoru na levé straně.
Obsahuje také některá relé, například pro přívěs.
Význam symbolů pojistek BMW
Seznam bude pravidelně aktualizován. Pokud máte návrhy, zanechte komentář nebo napište e-mail!
| Číslo | Symbol | Popis |
| 1 |  |
ABS (systém prevence zablokování kol během brzdění), DSC (dynamická kontrola stability) |
| 2 |  |
Modul kontroly funkce sloupku řízení |
| 3 |  |
Modul přívěsu, tažné zařízení |
| 4 |  |
Displej na čelním skle Head-Up (HUD) |
| 5 |  |
Systém START-STOP |
| 6 |  |
Elektrická zrcátka |
| 7 |  |
Systém pneumatického odpružení |
| 8 |  |
Převodovka; DSC – dynamická kontrola stability;
SMG – sekvenční manuální převodovka. |
| 9 |  |
Hlavní světla; Senzor deště;
Senzor světla; Elektronická kontrola výšky řízení. |
| 10 |  |
Modul světel |
| 11 |  |
CD měnič; Modul Can Gateway. |
| 12 |  |
Alarm |
| 13 |   |
Senzory parkování / Home link (otvírač garáže) |
| 14 |  |
Elektrický ventilátor |
| 15 |  |
klakson |
| 16 |  |
Modul dveří; Tichá automatická uzávěrka. |
| 17 |  |
Elektrická okna |
| 18 |  |
Vyhřívaná sedadla |
| 19 |  |
Nastavení sedadel |
| 20 |  |
Bezpečnostní pásy |
| 21 |  |
OBD |
| 22 |  |
Vyhřívání;Nezávislé vyhřívání.
Vyhřívání čelního skla. |
| 23 |  |
Tempomat |
| 24 |  |
Relé stěrače zadního skla |
| 25 |  |
Odmlžovač zadního okna (vyhřívání zadního okna) |
| 26 |  |
Vyhřívač kapaliny na mytí skel |
| 27 |  |
Ventilátor |
| 28 |  |
Vnitřní světla |
| 29 |  |
Přístrojová deska;Odometer |
| 30 |   |
Systém klimatizace |
| 31 | DDE | Digitální elektronika Diesel (DDE) |
| 32 |  |
Relé čerpadla paliva;Kontrola čerpadla paliva. |
| 33 |  |
DME – Digitální elektronika motoru;Integrovaný modul napětí – IVM. |
| 34 |  |
BDC (Kontrolér karoserie) |
| 35 |  |
HiFi zesilovač;TV tuner;
Video modul. Rádio (?). |
| 36 |  |
Kontrola tlaku pneumatik RDV |
| 37 |  |
Přední mytí |
| 38 |  |
Systém mytí světlometů |
| 39 |  |
Otevřená střecha;Panoramatické sklo;
Horní modul kabrioletu. |
| 40 |  |
Telefon |
| 41 |  |
Horní modul kabrioletu;Relé kabrioletu. |
| 42 |  |
Přední a zadní zapalovač;Přípojka 12V;
Přípojka na nabíjení prostoru (12V). |
| 43 |  |
Parkovací brzda |
| 44 |  |
Uzamčení víka zavazadlového prostoru (zadní kufr);Automatické uzavření zadního kufru. |
| 45 |  |
Elektrické slunečníky vzadu (pro BMW F60 M5) |
| 46 |  |
Systém dynamického pohonu |
| 47 |  |
Čtyřkolka |
| 48 |  |
SYSTÉM START-STOP |
| 49 |  |
Asistent řízení |
| 50 |  |
Hybridní systém |
| 51 |  |
Audio systém |
| 52 |  |
Elektrochromatické zpětné zrcátko |
| 53 |  |
Relé kompresoru pneumatického odpružení |
O BMW X3 F25 (2011-2017)
BMW X3 F25, vyráběný v letech 2011 až 2017, je druhou generací populárního SUV od německého výrobce. Tento model se vyznačuje elegantním designem, který kombinuje sportovní vzhled s praktičností. X3 F25 nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které poskytují výkony od 143 do 313 koní. Vozidlo je známé svou vynikající jízdní dynamikou a komfortem, což ho činí ideálním pro dlouhé cesty i městské jízdy. Interiér je vybaven moderními technologiemi a kvalitními materiály, což zaručuje pohodlí a bezpečnost pro všechny pasažéry.
Schéma pojistkové skříňky BMW X3 F25
Tato stránka zobrazuje schéma pojistkové skříňky pro BMW X3 F25, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v tomto modelu obvykle nachází v prostoru pod kapotou a v interiéru, konkrétně v oblasti u nohou spolujezdce. Schémata obsahují detailní informace o číslech pojistek, jejich ampérových hodnotách a chráněných komponentech. Při výměně pojistek je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických zařízení ve vozidle.
