BMW X3 E83 (2004-2010) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky BMW X3 (E83) 2004-2010, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
BMW X3 E83 – schéma pojistky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Motorový prostor
Pojistková skříňka se nachází na pravé straně nahoře.
Odkládací schránka
Otevři odkládací schránku, otoč dva háky a zatáhni panel dolů.

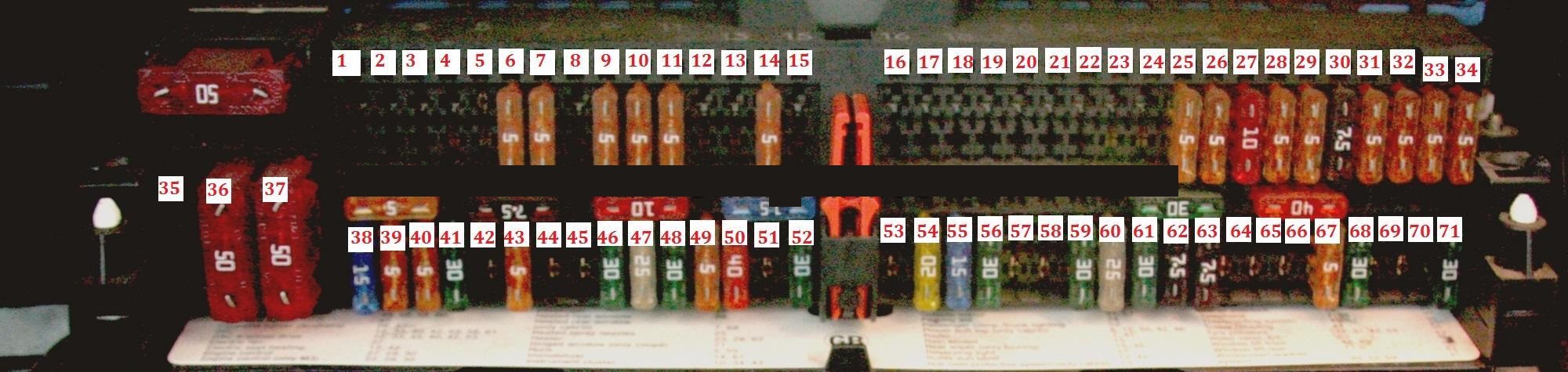

Verze 1 (otevři v novém okně pro zvětšení)
Verze 2
Přiřazení pojistek (verze 2)
| Nr | Ampere [A] | Popis |
|---|---|---|
| Nr | Ampere [A] | Popis |
| F1 | – | – |
| F2 | – | – |
| F3 | – | – |
| F4 | – | – |
| F5 | 5A | Klakson |
| F6 | 5A | Lampy pro kosmetická zrcátka |
| F7 | 5A | Audio jednotka;Navigační systém;
Telefonní systém; Audio systém (po 09.05). |
| F8 | – | – |
| F9 | 5A | Spínač polohy brzdového pedálu (BPP);Spínač polohy spojkového pedálu (CPP);
Spínač světlometů; Modul multifunkční kontroly; Modul kontroly funkce sloupku řízení. |
| F10 | 5A | Modul kontroly přístrojů |
| F11 | 5A | Modul kontroly systému dodatečného zadržení (SRS) |
| F12 | 7,5A | Centrální montážní panel s více spínači |
| F13 | – | – |
| F14 | 5A | Modul kontroly imobilizéru |
| F15 | 5A | Senzor světla;Senzor deště;
Ostřikovač a stěrač zadního skla. |
| F 16 | – | – |
| F17 | – | – |
| F18 | – | – |
| F19 | – | – |
| F20 | – | – |
| F21 | – | – |
| F22 | 5A | Modul kontroly motoru (ECM) – Diesel |
| F23 | 5A | Modul kontroly směru světlometů |
| F24 | 5A | Zpětné zrcátko;Modul kontroly asistence při parkování. |
| F25 | 5A | Vnější zrcátko pro cestující;Vyhřívané trysky ostřikovače předního skla (před 03.04.) |
| F26 | 5A | Zapalovač;Modul kontroly pojistkové skříňky. |
| F27 | 10 A | Spínač polohy zpátečky;Relé světel zpátečky. |
| F28 | 5A | Systém klimatizace a topení;Relé vyhřívaného zadního skla. |
| F29 | 5A | Modul kontroly motoru (ECM);Relé cívky zapalování. |
| F30 | 7,5A | Konektor Datalink (DLC);Senzor hladiny oleje motoru;
Ohřívač paliva (Diesel); Modul kontroly převodovky (TCM). |
| F31 | 5A | Modul kontroly funkce dveří, řidič |
| F32 | 5A | Spínač napájení (před 09/06) |
| F33 | 5A | Centrální panel s více spínači |
| F34 | 5A | Modul kontroly přístrojů;Modul kontroly čerpadla paliva. |
| F35 | 40A | Modul kontroly ABS s DSC |
| Nr | Ampere [A] | Popis |
|---|---|---|
| F36 | 60A | Topení paliva;Relé čerpadla sekundárního vstřikování vzduchu (AIR). |
| F37 | 60A | Motor ventilátoru chlazení motoru |
| F38 | 15A | Relé světel mlhovek |
| F39 | 5A | Modul řízení telefonu;Modul rozhraní telefonního systému;
Anténa telefonního systému (před 09.05). |
| F40 | 5A | Senzor polohy řízení, kontrolka voliče převodovky |
| F41 | 30A | Audio jednotka, zesilovač audio jednotky |
| F42 | 10 A | Rádio;Navigační systém;
CD měnič; Multifunkční displej; TV tuner. |
| F43 | 5A | Datový konektor (DLC);Modul řízení přístrojové desky. |
| F44 | 20A | Zásuvka přívěsu |
| F45 | 20A | Stěrač s intervalovým cyklem) |
| F46 | 20A | Modul řízení otevírací střechy |
| F47 | 20A | Zapalovač, dodatečná zásuvka napájení |
| F48 | 30A | Modul řízení multifunkční |
| F49 | 5A | Modul antény, modul řízení multifunkční |
| F50 | 40A | Motor ventilátoru topení/AC |
| F51 | 30A | Relé čerpadla ostřikovače světlometů |
| F52 | 30A | Modul řízení multifunkční |
| F53 | 25A | Modul řízení ABS s DSC |
| F54 | 20A | Modul řízení čerpadla paliva;Relé čerpadla paliva. |
| F55 | 15A | Relé klaksonu |
| F56 | 5A | Modul řízení převodovky (TCM) (před 03/07) |
| F57 | 7,5A | Modul řízení funkce dveří, kontrolér;Potenciometr paměti bočních zrcátek;
Elektrický spínač oken. |
| F58 | 7,5A | Modul řízení směru světlometů (před 03/07) |
| F59 | 30A | Relé motoru stěrače předního skla |
| F60 | 25A | Modul řízení multifunkční |
| F61 | 30A | Skupina spínače centrální konzoly |
| F62 | 7,5A | Pomocné topení |
| F63 | 7,5A | Relé kompresoru AC |
| F64 | – | – |
| F65 | 30A | Modul řízení nastavení sedadla, řidič;Spínač čerpadla bederního sedadla, řidič (před 03/07). |
| F66 | 10 A | Klíč zapalování |
| F67 | 5A | Senzor náklonu systému varování;Klakson systému varování;
Systém varování v senzoru pohybu auta; Imobilizér; Vnitřní zpětné zrcátko. |
| F68 | 30A | Relé vyhřívaného zadního skla |
| F69 | 5A | Modul řízení asistence řízení;Modul řízení monitorování tlaku pneumatik. |
| F70 | 30A | Modul řízení nastavení sedadla, cestující;Spínač čerpadla bederního sedadla, cestující (před 03.07). |
| F71 | 30A | Modul řízení multifunkční |
Pojistková skříňka č. 2
| Nr | Ampere [A] | Popis |
|---|---|---|
| F102 | 80A | Připojení zkratování (2,0/2,5 benzín (M54.N46)) |
| F105 | 50A | Klíč na startování |
| F106 | 50A | Spínač zapnutí;Modul řízení světel. |
| F107 | 50A | Modul řízení světel;Modul řízení přívěsu. |

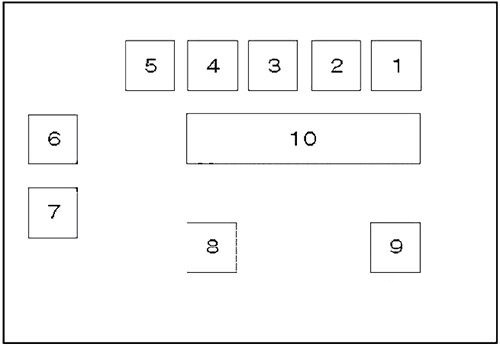

Panel relé
| Nr | Popis |
|---|---|
| 1 | Relé klaksonu |
| 2 | Relé světel mlhových světel |
| 3 | Relé kompresoru klimatizace |
| 4 | Relé čerpadla paliva |
| 5 | – |
| 6 | Relé čerpadla sekundárního vstřikování vzduchu (AIR) |
| 7 | Relé čerpadla ostřikovače světlometů |
| 8 | Modul řízení směru světlometů |
| 9 | Modul řízení asistence řízení |
| 10 | Modul řízení multifunkční – funkce: systém varování, ostřikovače světlometů, vnitřní zrcátko, ostřikovač/stěrač zadního skla, ostřikovač/stěrač předního skla |

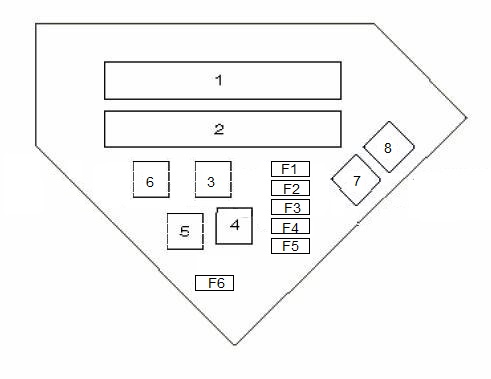

Pojistková skříňka v motorovém prostoru BMW X3
Rozložení pojistkové skříňky
| 1 | Modul řízení motoru (ECM) |
| 2 | Modul řízení převodovky (TCM) |
| 3 | Relé cívka zapalování-2,0 benzín (N46) |
| 4 | Relé řízení motoru (EC) – benzín |
| 5 | Relé světel zpátečky |
| 6 | |
| 7 | Relé řízení motoru (EC) – Diesel |
| 8 | Relé motoru stěrače předního |
| F1 | (20A) Prvky systému řízení motoru |
| F2 | (20A) Řízení motoru |
| F3 | (20A) Prvky systému řízení motoru;Relé světel zpátečky-2,5 benzín (M54) |
| F4 | (10A) Řízení motoru ABS |
| F5 | (30A) Relé cívka zapalování – 2,0 benzín (N46) |
O BMW X3 E83 (2004-2010)
BMW X3 E83, vyráběný v letech 2004 až 2010, je kompaktní SUV, které kombinuje sportovní charakter s praktičností. Tento model je známý svou spolehlivostí a výkonem, přičemž nabízí různé možnosti motorů, včetně benzinových a naftových variant. Mezi nejčastější motory patří 2.0i, 2.5i, 3.0i a naftové verze jako 2.0d a 3.0d. BMW X3 E83 se vyznačuje pohonem všech čtyř kol xDrive, což zaručuje vynikající trakci a stabilitu na silnici. Interiér vozidla je prostorný a pohodlný, s důrazem na kvalitu a moderní technologie, které zvyšují komfort jízdy.
Schéma pojistkové skříňky BMW X3 E83
Tato stránka zobrazuje schéma pojistkové skříňky pro BMW X3 E83, která je nezbytná pro identifikaci a výměnu pojistek. Pojistková skříňka se v tomto modelu nachází typicky v prostoru pod kapotou a v interiéru vozidla, konkrétně v prostoru pro nohy spolujezdce. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro správnou funkci elektrických zařízení ve vozidle, a proto je důležité mít přehled o jejím uspořádání a obsahu.
