BMW 5 E60, E61 (2003-2010) – pojistková skříň
V tomto článku najdete schémata pojistkové skříňky BMW Řady 5 (E60, E61) 2003-2010, získáte informace o poloze panelů pojistek uvnitř auta a naučíte se přiřazení každé pojistky (rozložení pojistek).
BMW Řady 5 E60, E61 (2003-2010) – schéma pojistky
Rok výroby: 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Pojistka zapalovače cigaret (zásuvka napájení) v BMW Řady 5 E60, E61 (2003-2010) je pojistka F51 v zadní pojistkové skříňce.
Pojistková skříňka na palubní desce
| Nr | Popis |
| K6 | Relé, ostřikovač světlometů |
| K93 | Relé, elektronická kontrola klapky (od 09.2005). |
| K96 | Relé palivové pumpy (M54 nebo N62). |
| K9 | Relé úspory energie, terminál 15 (od 09.2005). |
| A41a | Pojistková skříňka |
| Číslo | Ampery [A] | Popis |
| 1 | 50 | Kontrola dynamické stability (DSC) |
| 2) | 60 | Benzoina:Relé čerpadla sekundárního vzduchu.
Nafta: Ohřívač paliva. |
| 3) | 40 | Výstupní fáze ventilátoru |
| 4 | 40 | až do 09.2005: Aktivní kontrola |
| 20 | po 09.2005: Relé úspory energie;
Elektronická kontrola škrticí klapky. |
|
| 5 | 50 | Modul světel |
| 6 | 50 | Modul světel |
| 7 | 50 | Systém přístupu k vozidlu |
| 30 | Zapalování;Elektronický startér. | |
| 8 | 60 | M54:B+ distributor potenciálu;
Jednotka řízení DME; Relé DME; Portafusibile, elektronika motoru; F001: Relé hydraulického čerpadla, SMG; F05: Relé, vstřikovače paliva; N62: Integrovaný modul napájení (IVM); N62 so SMG: Portafusibile, Elektronika motoru F01: Relé hydraulického čerpadla; SMG; S85: B+ distributor potenciálu; Relé DME; Portafusibile; Elektronika motoru (F01); N52: B+ distributor potenciálu; Jednotka řízení DME; Relé DME; Portafusibile; Elektronika motoru; F05: Relé; Vstřikovače paliva; F07: relé VVT; F08: Relé hydraulického čerpadla, SMG; F010: Relé ohřívače motoru. |
| 9 | 60 | Elektrický ventilátor |
| 10 | 30 | až do 09.2005: Modul dveří řidiče;
po 09.2005: Modul karoserie-dveře (LHD: ovládání oken, strana řidiče; RHD: ovládání oken, strana pasažéra). |
| 11 | 5 | Modul základní karoserie(centrální zamykání, ovládání oken,
relé předního stěrače). |
| 12 | 30 | až do 09.2005: Modul dveří pasažéra;
po 09.2005: Modul karoserie-dveře (LHD: ovládání oken, strana pasažéra; RHD: ovládání oken, strana řidiče). |
| 13 | 7,5 | až do 09.2005: Jednotka řízení přístrojové desky. |
| 30 | Pojistková skříňka VTG; po 09.2005:Jednotka řízení, pojistková skříňka | |
| 15 | S85; po 09.2005: Manuální sekvenční převodovka (SMG) | |
| 14 | 30 | Modul sedadla, přední pravé(sedadlo základní ne elektrické);
Spínač nastavení sedadla pasažéra (pravé; sedadlo základní polo elektrické); Spínač bederní opěrky pasažéra (pravé; sedadlo základní polo elektrické); Spínač nastavení sedadla řidiče (levé; sedadlo základní polo elektrické); Spínač bederní opěrky řidiče (levé; sedadlo základní polo elektrické). |
| 15 | 5 | Systém přístupu k vozidlu |
| 16 | 30 | Relé předního stěrače |
| 17 | 15 | S85; až do 09.2005:Manuální sekvenční převodovka (SMG). |
| 5 | po 09.2005: Sada spínačů sloupku řízení. | |
| 18 | 30 | až do 09.2005: Relé, ostřikovač světlometů;
po 09.2005: Modul karoserie-gateway. |
| 19 | 5 | USA:Osvětlení směrovek;
S85: Elektronická kontrola škrticí klapky EDC. |
| 20 | 20 | Nezávislý/doplňkový ohřívač SHZH:Nezávislý ohřívač doplňkový ohřívač;
Kontrola škrticí klapky EDC: Relé úspory energie; Elektronická kontrola škrticí klapky. |
| 21 | 30 | Modul sedadla, přední pravé(sedadlo základní ne elektrické);
Spínač nastavení sedadla řidiče (pravé; sedadlo základní polo elektrické); Spínač bederní opěrky řidiče (pravé; sedadlo základní polo elektrické); Spínač nastavení sedadla pasažéra (levé; sedadlo základní polo elektrické); Spínač bederní opěrky pasažéra (levé; sedadlo základní polo elektrické). |
| 22 | 30 | Modul základní karoserie(levé: ovládání oken zadních, strana řidiče;
pravé: ovládání oken zadních, strana pasažéra). |
| 23 | 30 | S85; po 09.2005:Relé, elektrické čerpadlo na vakuum. |
| 24 | 30 | Modul karoserie základní (levý: ovládání okna zadního, strana spolujezdce;
pravý: ovládání okna zadního, strana řidiče). |
| 25 | 30 | Kontrola dynamické stability (DSC) |
| 26 | 7,5 | IHKA Basic:Systém vytápění/klimatizace. |
| 20 | po 09.2005: Relé úspory energie, terminál 15 | |
| 27 | 30 | Modul karoserie základní (systém centrálního zamykání). |
| 28 | 20 | Sada spínačů sloupku řízení |
| 29 | 10 | Zásuvka OBDII;Airbag. |
| 30 | 15 | IHKA High:Systém vytápění/klimatizace |
| 20 | Stupeň výstupu čerpadla paliva;Relé čerpadla paliva. | |
| 31 | 30 | LHD:modul sedadla, přední levé
(vyhřívané, aktivní nastavení šířky opěradla, aktivní sedadlo); RHD: modul sedadla, přední pravé (vyhřívané, aktivní nastavení šířky opěradla, aktivní sedadlo). |
| 32 | 10 | až do 09.2005: Dynamické zpracování;
S85: až do 09.2005: Relé, elektrické čerpadlo na vakuum; po 09.2005: Blok spínačů, dveře řidiče; Externí elektrochromatické zrcátko strana řidiče; Externí elektrochromatické zrcátko strana spolujezdce. |
| 33 | 30 | Centrální spínač středové konzolyLHD:
modul sedadla, přední pravé (vyhřívané, aktivní nastavení šířky opěradla, aktivní sedadlo); RHD: modul sedadla, přední levé (vyhřívané, aktivní nastavení šířky opěradla, aktivní sedadlo). |
| 34 | 30 | až do 09.2005: CCC/M-ASK |
| 20 | po 09.2005: CCC/M-ASK | |
| 35 | 5 | Systém navigace |
| 36 | 7,5 | Jednotka kontroly přístupu komfort;Elektronický modul vnější rukojeti
strana řidiče; Elektronický modul vnější rukojeti strana spolujezdce; Elektronický modul vnější rukojeti, levá zadní; Elektronický modul vnější rukojeti, pravá zadní. |
| 37 | 10 | až do 09.2005:TCU (jednotka kontroly telematiky)
ULF (univerzální nabíjecí zařízení a hands-free kit). |
| 5 | 09.2005-03.2007:TCU (jednotka kontroly telematiky);
ULF (univerzální nabíjecí zařízení a hands-free kit); po 03.2007: Pojistková skříňka ULF-SBX; TCU (jednotka kontroly telematiky); Pojistková skříňka ULF-SBX-H; USB rozbočovač. |
|
| 38 | 10 | až do 09.2005:měnič kazet CD. |
| 5 | po 09.2005:měnič kazet CD. | |
| 39 | – | – |
| 40 | 10 | Měnič kazet DVD |
| 41 | 5 | po 09.2005: Jednotka kontroly přístrojové desky. |
| 42 | 15 | S85:Manuální sekvenční převodovka (SMG). |
| 43 | – | – |
| 44 | – | – |
| 45 | – | – |
| 46 | – | – |

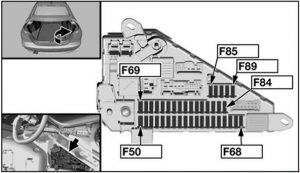

Pojistková skříňka zadní
do 09.2005
po 09.2009
| Nr | Popis |
| K6 | Relé, ostřikovač světlometů |
| Č. | Ampery [A] | Popis |
| 50 | 20 | M54, N62:Relé palivového čerpadla;
N52, Diesel: Řízení palivového čerpadla (EKPS); S85: Výstupní fáze palivového čerpadla. |
| 30 | po 09.2005: Čerpadlo ostřikovače světlometů. | |
| 51 | 5 | E60, E61:Senzor sirény a senzor náklonu;
Vnitřní elektrochromatické zrcátko; Systém alarmu proti krádeži s vnitřním ultrazvukovým senzorem; E63, E64: Senzor sirény a senzor náklonu; Vnitřní elektrochromatické zrcátko; Microwave senzor, dveře řidiče; Microwave senzor, dveře spolujezdce; Microwave senzor, levé zadní; Microwave senzor, pravé zadní. |
| 52 | 10 | Modul mikro-napájení |
| 40 | E61:Relé, kompresor,
pneumatické odpružení; E64: Relé, náhradní horní 1; Relé, náhradní horní 2. |
|
| 53 | 7,5 | až do 09.2005:Automatické otevírání s jemným zavřením,
zakrytí zavazadlového prostoru/klapky; 09.2004-09.2005: Jednotka kontroly přístupu komfortu; Elektronický modul vnější rukojeti na straně řidiče; Elektronický modul vnější rukojeti na straně spolujezdce; Elektronický modul vnější rukojeti dveří, levé zadní; Elektronický modul vnější rukojeti dveří, pravé zadní. |
| 30 | po 09.2005:Aktivní nastavení šířky opěradla spolujezdce;
Aktivní nastavení šířky opěradla, řidič. |
|
| 54 | 20 | až do 09.2005: Relé úspory energie, terminál 15. |
| 40 | po 09.2005: Odmrazovač zadního okna. | |
| 55 | 5 | až do 09.2005: Senzor deště/světlometů. |
| 40 | po 09.2005: Otevření klapky zavazadlového prostoru. | |
| 56 | 5 | po 09.2005: Senzor deště/světlometů. |
| 57 | 20 | až do 09.2005: Modul mikro-síly. |
| 5 | IHKA Basic; po 09.2005:Systém topení/klimatizace. | |
| 58 | 40 | až do 09.2005:Odmrazovač zadního okna. |
| 20 | po 09.2005: Relé stěrače zadního okna. | |
| 59 | 5 | Přijímač antény s dálkovým ovládáním |
| 60 | 5 | po 09.2005: Bezpečnostní kontrolor proti převrácení. |
| 61 | 20 | až do 09.2005:Přední zapalovač;
Dobíjecí zásuvka, prostor odkládací schránky. |
| 7,5 | po 09.2005: Radiátor. | |
| 62 | 5 | až do 09.2005: Relé úspory energie, terminál 15. |
| 30 | po 09.2005:E60, E61:
modul přívěsu; Náhradní: Relé na snížení zadního okna; Relé na zvednutí zadního okna. |
|
| 63 | 5 | až do 09.2005:Vnitřní elektrochromatické zrcátko;
Parkovací kontrolor (PDC). |
| 20 | po 09.2005: Nezávislé přídavné topení. | |
| 64 | 10 | až do 09.2005:Displej zadního prostoru;
Centrální informační displej; Kontrolor. |
| 15 | IHKA High; po 09.2005:Systém topení/klimatizace | |
| 65 | 10 | až do 09.2005:Modul připojení sady hands-free;
Displej Head-up. |
| 66 | 5 | až do 09.2005:Dynamická kontrola stability (DSC);
Pojistková skříň VTG: Dynamická kontrola stability (DSC); Řídicí jednotka, rozvodná skříň. |
| 20 | E60:Otevíratelná střecha;
E61, E63: Panoramatická skleněná střecha; E64: Náhradní modul horní. |
|
| 67 | 10 | až do 03.2006:Video modul;
Satelitní přijímač. |
| 20 | po 03.2006:Automatické otevírání s jemným zavřením,
dveře spolujezdce (LHD) Automatické otevírání s jemným zavřením, dveře řidiče (RHD) Automatické otevírání s jemným zavřením, pravé zadní. |
|
| 68 | 5 | až do 03.2006:Centrální spínač konzoly
Spínač nastavení sedadla řidiče Spínač nastavení sedadla spolujezdce |
| 20 | po 03.2006:Automatické otevírání s jemným zavřením,
dveře řidiče (LHD); Automatické otevírání s jemným zavřením, dveře spolujezdce (RHD); Automatické otevírání s jemným zavřením, levé zadní. |
|
| 69 | 5 | Parkovací kontrolor (PDC) |
| 70 | 5 | až do 09.2005: Adaptivní světlomet |
| 10 | 09.2005-03.2007:Aktivní tempomat;
po 03.2007: Aktivní tempomat Senzor vzdálenosti Senzor blízkosti, pravý Senzor blízkosti, levý. |
|
| 71 | 20 | až do 09.2005:Relé stěrače zadního skla
S85: Výstupní fáze palivového čerpadla. |
| 30 | po 09.2005: Centrum spínačů centrální konzoly | |
| 72 | 40 | až do 09.2005:E61:
Relé; Kompresor; Pneumatické odpružení; E64: Relé, náhradní horní 1; Relé, náhradní horní 2. |
| 20 | N62:Relé palivového čerpadla;
N52, nafta: kontrola palivového čerpadla (EKPS). |
|
| 73 | 30 | až do 09.2005:E60, E61, E63:
Modul přívěsu; E63: Relé pro snížení zadního okna; Relé pro zvednutí zadního okna; 09.2005-03.2007: HiFi zesilovač. |
| 40 | po 03.2007:Hi-Fi zesilovač | |
| 74 | 20 | až do 09.2005: Zásuvka přívěsu |
| 10 | po 09.2005:Centrální spínač centrální konzoly;
Spínač nastavení sedadla řidiče; Spínač nastavení sedadla spolujezdce. |
|
| 7,5 | E60, E61; po 09.2007:Centrální spínač centrální konzoly;
Spínač nastavení sedadla řidiče; Spínač nastavení sedadla spolujezdce. |
|
| 75 | 30 | až do 09.2005: Řídicí jednotka, rozvodná skříň |
| 10 | po 09.2005:Satelitní přijímač;
Digitální tuner; Video modul. |
|
| 76 | 40 | až do 09.2005: Otevírání dveří zavazadlového prostoru. |
| 10 | po 09.2005: Dynamické zpracování | |
| 77 | 5 | až do 09.2005: Přijímač antény s dálkovým ovládáním |
| 10 | po 09.2005:Head-up displej;
Modul připojení hands-free sady. |
|
| 78 | 5 | po 09.2005:Dynamická kontrola stability (DSC);
Řídicí jednotka, rozvodná skříň. |
| 79 | 7,5 | až do 09.2005: Elektronická kontrola výšky jízdy |
| 10 | po 09.2005:Centrální informační displej;
Kontrolér. |
|
| 80 | 30 | až do 09.2005: HiFi zesilovač. |
| 10 | po 09.2005:Řadicí páka;
Osvětlení směrového indikátoru; Vytáhnout zásuvku; TCU (řídicí jednotka telematiky); Kompenzátor (mobilní telefon); Ventilátor; Náhradní kolo; Elektronický modul pro noční vidění. |
|
| 81 | 7,5 | po 09.2005: Elektronická kontrola výšky jízdy. |
| 82 | 20 | až do 09.2005:Zásuvka zavazadlového prostoru;
Zapalovač vzadu; Zásuvka vzadu. |
| 7,5 | po 09.2005: Kontrola tlaku pneumatik (RDC) | |
| 83 | 20 | až do 09.2005:E60:
Otevíratelná střecha; E61, E63: Panoramatická skleněná střecha; E64: Náhradní modul horní. |
| 30 | po 09.2005:Aktivní nastavení šířky opěradla, řidič (LHD);
Aktivní nastavení šířky opěradla pro spolujezdce (RHD). |
|
| 84 | 10 | až do 09.2005: Aktivní tempomat |
| 15 | po 09.2005:Kontrola převodovky;
Manuální sekvenční převodovka (SMG). |
|
| 85 | 7,5 | po 09.2005: Manuální sekvenční převodovka (SMG) |
| 86 | 15 | až do 09.2005:Kontrola převodovky;
Manuální sekvenční převodovka (SMG). |
| 40 | po 09.2005: Aktivní řídicí systém | |
| 87 | 20 | po 09.2005:Přední zapalovač;
Zásuvka pro nabíjení, odkládací schránka. |
| 88 | 30 | až do 09.2005: Centrum spínačů centrální konzoly. |
| 20 | po 09.2005:Zásuvka zásuvky zavazadlového prostoru;
Zapalovač vzadu; Zásuvka vzadu. |
|
| 89 | 10 | až do 09.2005:Ventilátor;
MMC; Osvětlení směrového indikátoru; Řadicí páka; Osvětlení směrového indikátoru; Náhradní kolo; TCU (řídicí jednotka telematiky); ULF (univerzální nabíjecí zařízení a hands-free sada); Vytáhnout zásuvku. |
| 5 | po 09.2005:Vnitřní elektrochromatické zrcátko;
Relé úspory energie, terminál 15. |

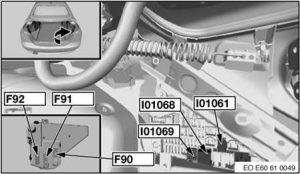

| Číslo | Amperi [A] | Popis |
| 90 | 200 | Držák pojistky, přední (pojistka 1-33) |
| 91 | 100 | Nafta: Hlavní relé DDE;
N62, TU: Integrovaný modul napájení (IVM); Relé VVT 1; Relé VVT 2; Jednotka řízení variabilního časování. |
| 92 | 100 | Elektrický pomocný ohřívač |
| Relé |
||
| I01061 | Odmrazovač zadního skla | |
| I01068 | Terminál 30G | |
| I01069 | Terminál 15 | |

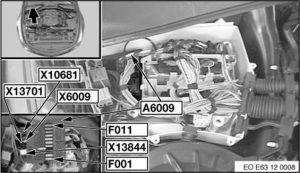

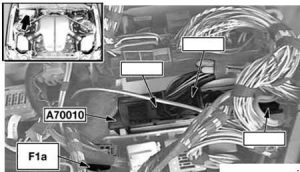

Pojistka v motorovém prostoru

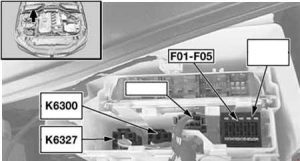

M54

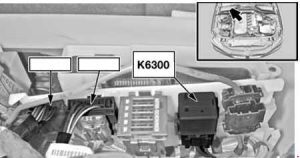

| Číslo | Popis |
| K6300 | Relé DME |
| K6327 | Relé, vstřikovače paliva |
Naftový motor

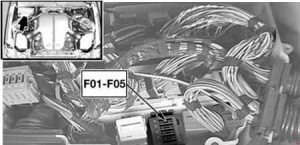

S85

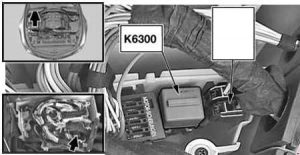

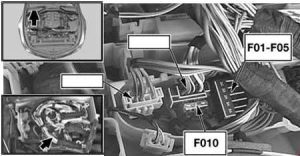

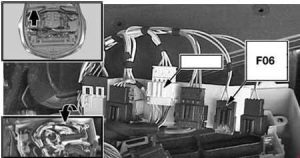

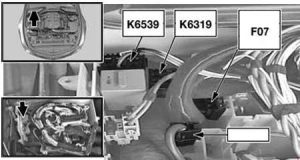

N52
| Číslo | Popis |
| K6319 | Relé VVT |
| K6539 | Relé vyhřívání výparníku motoru |
| Č. | Amperi [A] | Popis |
| F01 | 30 | M54:Zapalovací cívka (1, 2, 3, 4, 5, 6);
N62: Relé hydraulické pumpy; SMG. N52: Antiradiační kondenzátor pro zapalovací cívky; Zapalovací cívka (1, 2, 3, 4, 5, 6). |
| 20 | M57, TU:Hallův senzor, vačkový hřídel 1;
Měřicí přístroj hmotnosti vzduchu; Regulační ventil pro tlak na liště; Regulační ventil pro objem; Elektromagnetický ventil; Kontrola tlaku pro přeplňování; Vytápění, odvzdušnění olejové vany; S85: Relé úspory energie, terminál 15; Palivový vstřikovač (1, 2, 3, 4, 5, 6, 7, 8, 9, 10); M57 TUTOP: Hallův senzor, vačkový hřídel 1; Měřicí přístroj hmotnosti vzduchu; Regulační ventil pro tlak na liště; Regulační ventil pro omezení; Regulační ventil pro turbínu; Regulační ventil pro objem; Elektromagnetický ventil; Kontrola tlaku pro přeplňování; Vytápění; Odvzdušnění olejové vany; M47 TU2: Regulační ventil pro přeplňování 1; Hallův senzor, vačkový hřídel 1; Regulační ventil pro tlak na liště; Regulační ventil pro omezení; Regulační ventil pro objem. |
|
| F02 | 20 | M57, TU:Elektromagnetický ventil, recirkulace výfukových plynů
Senzor úrovně oleje Elektrický spínací ventil, lamely víření Řídicí jednotka vytápění Elektrický spínací ventil, motorový podpůrný prvek Vytápění, odvzdušnění olejové vany Regulační ventil pro přeplňování 1 Kyslíkový senzor před katalyzátorem M57 TUTOP: Elektromagnetický ventil, recirkulace výfukových plynů Senzor úrovně oleje Elektrický spínací ventil, lamely víření Řídicí jednotka vytápění Elektrický spínací ventil, motorový podpůrný prvek Kyslíkový senzor před katalyzátorem Odvodňovací ventil Bypass ventil kompresoru M47 TU2: Elektromagnetický ventil, recirkulace výfukových plynů Elektrický spínací ventil, motorový podpůrný prvek Vytápění, odvzdušnění olejové vany Elektrický spínací ventil, lamely víření Kyslíkový senzor před katalyzátorem Řídicí jednotka vytápění Senzor úrovně oleje S85: Kyslíkový senzor před katalyzátorem Lambda sonda 2 před katalyzátorem Kyslíkový senzor za katalyzátorem Kyslíkový senzor 2 za katalyzátorem |
| 30 | M54:Řídicí jednotka DME
Relé palivové pumpy Elektromagnetický ventil VANOS, vstup Elektromagnetický ventil VANOS, výstup Ventil, systém kontroly individuálního vstupu Odvzdušňovací ventil palivové nádrže Inertní aktor Ventil sekundárního vzduchu Relé sekundárního vzduchu Měřicí přístroj hmotnosti vzduchu; Diagnostický modul úniku z palivové nádrže Elektromagnetický ventil, uzávěr chladiče N52: Elektrická pumpa chladiva Termostat, charakteristické chlazení s mapováním Senzor vačkového hřídele sacích ventilů Senzor vačkového hřídele výfukových ventilů Elektromagnetický ventil VANOS, vstup Elektromagnetický ventil VANOS, výstup |
|
| F03 | 30 | Diesel:Digitální elektronika řízení dieselového motoru
S85: Řídicí jednotka DME |
| 20 | M54:Měřicí přístroj hmotnosti vzduchu;
Senzor klikového hřídele Senzor vačkového hřídele I Senzor vačkového hřídele II Termostat charakteristického mapování N52: Řídicí jednotka DME Senzor stavu oleje Inertní aktor DISA 1 Inertní aktor DISA 2 Odvzdušňovací ventil palivové nádrže Senzor klikového hřídele Měřicí přístroj hmotnosti vzduchu; N46 TU2: Řídicí jednotka DME Elektrický spínací ventil, motorový podpůrný prvek Termostat charakteristického mapování Senzor vačkového hřídele sacích ventilů Senzor vačkového hřídele výfukových ventilů Elektromagnetický ventil VANOS, vstup Elektromagnetický ventil VANOS, výstup Vytápění, odvzdušnění olejové vany Senzor stavu oleje |
|
| F04 | 10 | Diesel:Elektromagnetický ventil, uzávěr chladiče
Elektromagnetický ventil, kontrola tlaku pro přeplňování Ventilátor E-box Škrticí ventil výfukových plynů Diesel; po 03.2007: Elektromagnetický ventil, uzávěr chladiče Ventilátor E-box Škrticí ventil výfukových plynů Senzor ventilu vzduchu brzdění, levý Senzor ventilu vzduchu brzdění, pravý Senzor AUC S85: Řídicí jednotka proudu iontů |
| 30 | M54:Kyslíkový senzor před katalyzátorem
Lambda sonda 2 před katalyzátorem Kyslíkový senzor za katalyzátorem Kyslíkový senzor 2 za katalyzátorem Manuální sekvenční převodovka (SMG) N52: Manuální sekvenční převodovka (SMG) Kyslíkový senzor před katalyzátorem Lambda sonda 2 před katalyzátorem Kyslíkový senzor za katalyzátorem Kyslíkový senzor 2 za katalyzátorem Vytápění odpařovače klikového hřídele 1 |
|
| F05 | 30 | M54:Relé, palivové vstřikovače
S85: Ventil na akumulaci tlaku VANOS Odvzdušňovací ventil palivové nádrže 2 Senzor vačkového hřídele sacích ventilů 2 Senzor vačkového hřídele výfukových ventilů 2 Senzor proudu vzduchu 2 Inertní aktor Senzor proudu vzduchu Senzor stavu oleje Senzor vačkového hřídele sacích ventilů Senzor vačkového hřídele výfukových ventilů Ventil sekundárního vzduchu Ventil uhlíkového filtru |
| F06 | 10 | N52; až do 03.2007:Elektromagnetický ventil, uzávěr chladiče
Relé sekundárního vzduchu Škrticí ventil výfukových plynů Ventilátor E-box Diagnostický modul úniku z palivové nádrže Měřicí přístroj hmotnosti vzduchu sekundární ve formě teplé fólie po 03.2007: Elektromagnetický ventil, uzávěr chladiče Relé sekundárního vzduchu Škrticí ventil výfukových plynů Ventilátor E-box Senzor AUC Senzor ventilu vzduchu brzdění, levý Senzor ventilu vzduchu brzdění, pravý Modul oxidu dusíku Diagnostický modul úniku z palivové nádrže Měřicí přístroj hmotnosti vzduchu sekundární ve formě teplé fólie |
| F07 | 40 | N52:Relé VVT |
| F08 | 30 | N52:Relé hydraulické pumpy, SMG |
N62, TU
S85
| Číslo | Amperi [A] | Popis |
| F001 | 30 | N62:Řídicí jednotka DME
Řídicí jednotka variabilního časování Injektor paliva (5, 6, 7, 8) Manuální sekvenční převodovka (SMG) |
| 20 | S85:Aktuátor volnoběhu, skupina válců 1
M54: Relé hydraulické pumpy, SMG |
|
| F002 | 20 | N62, TU:Řídicí jednotka DME
Ventil pro odvodnění nádrže paliva Senzor vačkového hřídele sacích ventilů 2 Senzor vačkového hřídele výfukových ventilů 2 Elektromagnetický ventil VANOS 2, vstup Elektromagnetický ventil VANOS 2, výstup S85: Aktuátor volnoběhu, skupina válců 2 |
| F003 | 20 | N62:Zapalovací cívka (1, 2, 3, 4) |
| 30 | S85:Elektromagnetický ventil omezení, řada 1 | |
| F004 | 20 | N62:Zapalovací cívka (5, 6, 7, 8) |
| 10 | S85:Řídicí jednotka iontového proudu 2 | |
| F005 | 30 | N62, TU:Řídicí jednotka DME
Senzor klikového hřídele Měřicí přístroj hmotnosti vzduchu Senzor vačkového hřídele sacích ventilů Senzor vačkového hřídele výfukových ventilů Termostat mapovaný charakteristický Elektromagnetický ventil VANOS, vstup Elektromagnetický ventil VANOS, výstup S85: Elektromagnetický ventil omezení, řada 2 |
| F006 | 20 | N62:Řídicí jednotka DME
Injektor paliva (1, 2, 3, 4) |
| F007 | 20 | N62:Řídicí jednotka DME
Manuální sekvenční převodovka (SMG) |
| F008 | 30 | N62:Řídicí jednotka DME
Senzor kyslíku 2 za katalyzátorem Senzor kyslíku před katalyzátorem Senzor kyslíku 2 před katalyzátorem Senzor kyslíku za katalyzátorem Senzor kvality oleje |
| F009 | 10 | až do 03.2007:Relé palivové pumpy
Ventil na škrtidlo výfukových plynů Elektromagnetický ventil, uzávěr chladiče Ventilátor E-box Diagnostický modul úniku z nádrže paliva Relé sekundární vzduchové pumpy po 03.2007: Relé palivové pumpy Ventil na škrtidlo výfukových plynů Elektromagnetický ventil, uzávěr chladiče Ventilátor E-box Diagnostický modul úniku z nádrže paliva Relé sekundární vzduchové pumpy Senzor ventilu brzdového vzduchu, levý Senzor ventilu brzdového vzduchu, pravý Senzor AUC |
| F010 | 40 | N62, TU:Řídicí jednotka variabilního časování |
| 5 | N52:Relé vyhřívání odpařovače motoru | |
| F011 | 40 | N62, TU :Řídicí jednotka variabilního časování |
| Číslo | Popis |
| A70010 | Ovladač manuální sekvenční převodovky |
| Nr | Amperi [A] | Popis |
| F1a | 10 | S85:Elektromagnetický ventil, uzávěr chladiče
Ventilátor E-box Osvětlení směrovky Páka převodovky Uzamknutí páky převodovky Relé úspory energie, elektronická kontrola klapky Spínač kapoty, pravý Spínač kapoty, levý Senzor otáček, hlavní hřídel převodovky Relé, elektrická vákuová pumpa Diagnostický modul úniku z nádrže paliva Měřicí přístroj hmotnosti vzduchu sekundární ve formě tepelného filmu Relé sekundární vzduchové pumpy |
Relé stěrače předního skla (K11), relé čerpadla sekundárního vzduchu (K6304a)
Relé v zavazadlovém prostoru (E61)
| Nr | Popis |
| K91 | Relé stěrače zadního okna |
| K93 | Relé, elektronická kontrola škrticí klapky |
| K126 | Relé, kompresor, pneumatické odpružení |
| K207 | Relé, automatické jemné zamykání |
Relé čerpadla elektrického vakua (K213)
Hlavní relé DDE (K2003a)
M57 TU
M57, M57 TUTOP, M47 TU2
Relé DDE (K6300)
M54
| Číslo | Popis |
| K6327 | Relé, vstřikovače paliva |
S85
| Nr | Popis |
| K3626 | Relé úspory energie, terminál 15 |
N52
N43

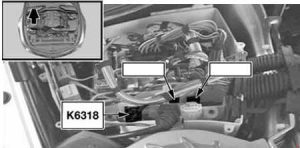

Relé čerpadla, SMG (K6318)
N62
O BMW 5 E60, E61 (2003-2010)
BMW 5 E60 a E61 jsou modely páté generace řady 5, které byly vyráběny v letech 2003 až 2010. Tato vozidla se vyznačují elegantním designem a pokročilými technologiemi, které poskytují komfort a bezpečnost. Model E60 je sedan, zatímco E61 je verze kombi, známá také jako Touring. Oba modely nabízely širokou škálu motorů, od benzínových čtyřválců až po výkonné osmiválcové motory, včetně populárních dieselových variant. Díky své spolehlivosti a výborným jízdním vlastnostem si tyto modely získaly oblibu mezi řidiči, kteří hledají kombinaci výkonu a luxusu.
Schéma pojistkové skříňky BMW 5 E60, E61
Tato stránka zobrazuje schéma pojistkové skříňky pro modely BMW 5 E60 a E61, která je nezbytná pro správnou údržbu a opravy vozidla. Pojistková skříňka se v těchto modelech obvykle nachází v prostoru motoru a v interiéru, konkrétně v oblasti palubní desky. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, a proto je důležité mít přehled o její konfiguraci.
