Hyundai Venue I (2019-2021) – pojistková skříňka
Poloha pojistkové skříňky na přístrojové desce
Uvnitř krytu pojistkové skříňky/relé se nachází štítek pojistky/relé, který popisuje názvy a jmenovité hodnoty pojistky/relé.
Poloha bloku pojistek v motorovém prostoru
Pojistková skříňka se nachází v motorovém prostoru na pravé straně.

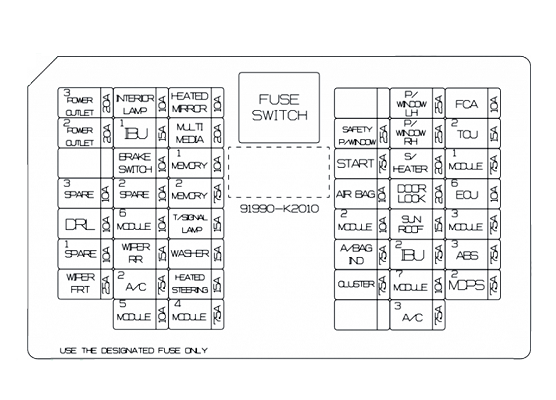

Schéma pojistkové skříňky na přístrojové desce
| Název pojistky | Ampéráž [A] | Popis |
|---|---|---|
| Název pojistky | Ampéráž [A] | Popis |
| POWER OUTLET 3 | 20A | Nabíječka USB |
| INTERIOR LAMP | 10 A | Přední světlo v rámu dveří vpravo a vlevo;
Vnitřní osvětlení; Světlo na čtení. |
| HEATED MIRROR | 10 A | Napájení vnějšího zrcátka na straně řidiče a spolujezdce;
Modul řízení klimatizace. |
| P/WINDOW LH | 25A | Hlavní spínač elektrického okna |
| FCA | 10 A | Jednotka asistence při kolizi – přední |
| POWER OUTLET 2 | 20A | Přední zásuvkový vývod |
| IBU 1 | 15A | IBU |
| MULTIMEDIA | 20A | Hlavní audio jednotka;
Audio-video a navigace. |
| SAFETY P/WINDOW | 25A | Modul bezpečnosti okna |
| P/WINDOW RH | 25A | Hlavní spínač elektrického okna;
Spínač elektrického okna spolujezdce. |
| TCU2 | 15A | Spínač rozsahu motoru;
Spínač couvacího světla. |
| BRAKE SWITCH | 10 A | IBU;
Spínač brzdového světla. |
| MEMORY 1 | 10 A | Sada ukazatelů;
Modul řízení klimatizace. |
| START | 7,5A | [M/T] ECM, IBU, [IVT] Spínač rozsahu převodovky |
| S/HEATER | 20A | Modul řízení vyhřívání předních sedadel |
| MODULE 1 | 7,5A | Spínač brzdového světla;
Páka převodovky bankomatu. |
| MEMORY 2 | 7,5A | Modul řízení SRS |
| AIR BAG | 10 A | Senzor detekce spolujezdce;
Modul řízení SRS. |
| DOOR LOCK | 20A | Relé zadního víka;
Centrální zamykání. |
| Název pojistky | Ampéráž [A] | Popis |
|---|---|---|
| ECU 6 | 10 A | ECM, PCM |
| DRL | 10 A | Relé DRL |
| MODULE 6 | 10 A | Připojovací konektor dat;
Elektromagnet zámku klíče |
| T/SIGNAL LAMP | 15A | IBU |
| MODULE 2 | 10 A | Spínač Crash Pad;
Multifunkční kamera; Jednotka upozornění na kolizi v mrtvém úhlu vlevo a vpravo. |
| SUNROOF | 15A | Motor otevírací střechy |
| MODULE 3 | 7,5A | Spínač konzoly;
Indikátor páky převodovky A/T; Modul řízení klimatizace; Audio; Modul řízení vyhřívání předních sedadel. |
| WIPER RR | 15A | Blok konektoru E/R (relé stěrače RR);
Motor zadního stěrače. |
| WASHER | 15A | Multifunkční spínač |
| A/BAG IND | 7,5A | Centrální spínač na přístrojové desce;
Sada ukazatelů. |
| IBU 2 | 7,5A | IBU |
| ABS3 | 7,5A | Blok připojení E/R (univerzální kontrolní konektor);
Modul ESC. |
| WIPER FRT | 25A | Blok konektoru E/R (relé stěrače FRT s nízkým napětím);
Motor předního stěrače. |
| A/C 2 | 7,5A | Blok připojení E/R (relé ventilátoru);
Modul řízení klimatizace. |
| HEATED STEERING | 15A | Nepoužito |
| CLUSTER | 7,5A | Přístrojový panel |
| MODULE 7 | 10 A | Relé napájecí zásuvky;
Spínač napájení vnějšího zrcátka; IBU; Hlavní audio jednotka; Audio-video a navigace. |
| MDPS 2 | 7,5A | Jednotka MDPS |
| MODULE 5 | 10 A | IBU;
Modul řízení vyhřívání předních sedadel. |
| MODULE 4 | 7,5A | IBU |
| A/C 3 | 7,5A | Motor ventilátoru;
Modul řízení klimatizace. |

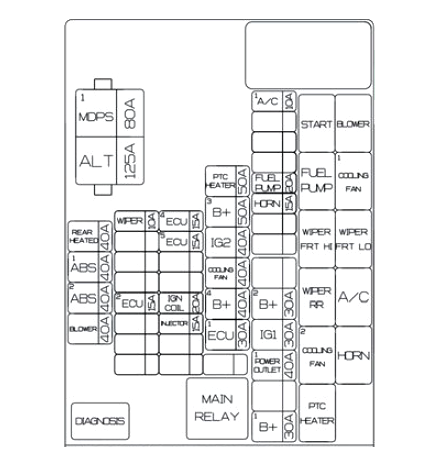

Schéma panelu pojistek v motorovém prostoru
| Název pojistky | Ampéráž [A] | Popis |
|---|---|---|
| Název pojistky | Ampéráž [A] | Popis |
| ALT | 125A | Alternátor, pojistka vícenásobná – MDPS 1;
Pojistka – vyhřívání zadního, ventilátor, ABS 1, ABS 2. |
| MDPS 1 | 80A | Jednotka MDPS |
| REAR HEATED | 40A | Blok připojení ICU (relé vyhřívané zadní) |
| ABS 1 | 40A | Univerzální kontrolní konektor;
Modul ESC. |
| ABS 2 | 40A | Modul ESC |
| BLOWER | 40A | Relé ventilátoru |
| WIPER | 10 A | Stěrač FRT LO Relé, IBU |
| ECU2 | 15A | ECM/PCM |
| ECU4 | 15A | ECM/PCM |
| ECU5 | 15A | ECM/PCM |
| IGN COIL | 20A | Zapalovací cívka #1~#4 |
| INJECTOR | 15A | ECM/PCM, vstřikovač #1~#4;
Relé čerpadla paliva. |
| Název pojistky | Ampéráž [A] | Popis |
|---|---|---|
| PTC HEATER | 50A | Relé vyhřívání PTC |
| B+3 | 50A | Blok připojení ICU (pojistka – ZAMYKÁNÍ DVEŘÍ, S/HEATER, BEZPEČNOST P/OKNO, SLUNEČNÍK, relé elektrického okna) |
| IG2 | 40A | Relé startování;
Panel relé PDM (relé IG2); Spínač zapalování. |
| COOLING | ||
| FAN | 40A | Relé ventilátoru chlazení 1/2 |
| B+4 | 40A | Blok připojení ICU (pojistka – MODUL 6, SPÍNAČ BRZDY, T/SIGNAL LAMPA, DRL, IBU 1, zařízení na automatické přerušení proudu úniku) |
| ECU1 | 30A | Hlavní relé, pojistka – ECU 4, ECU 5 |
| A/C 1 | 10 A | Relé klimatizace |
| FUEL PUMP | 20A | Relé palivového čerpadla |
| HORN | 15A | Relé klaksonu |
| B+2 | 30A | Blok připojení ICU (IPS (5CH) E-SWITCH, IPS (2CH)) |
| IG1 | 30A | [S inteligentním klíčem]
Panel relé PDM (relé IG1) [Bez inteligentního klíče] Spínač zapalování |
| POWER OUTLET 1 | 40A | Blok připojení ICU (relé výstupu napájení) |
| B+1 | 30A | Blok připojení ICU (IPS (5CH) E-SWITCH, IPS (1CH)) |
