Hyundai Kona EV (2019-…) – pojistková skříňka
Hyundai Kona EV – schéma pojistek
Rok výroby: 2019.
Pojistka zapalovače cigaret (zásuvka napájení) v Hyundai Kona EV se nachází v pojistkové skříňce přístrojové desky (viz pojistka „POWER OUTLET“).
Poloha pojistkové skříňky
Přístrojová deska
Pojistková skříňka se nachází na straně řidiče přístrojové desky za krytem.
Uvnitř krytu pojistek a relé se nachází štítek, který popisuje název a kapacitu pojistky nebo relé.
Schémata pojistkových skříní

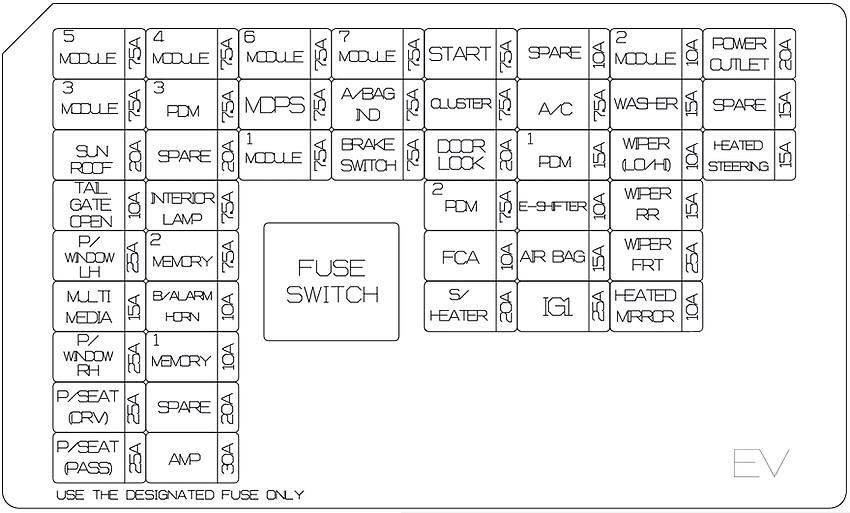

Přístrojová deska
Přiřazení pojistek v přístrojové desce (2019)
| Název pojistky | Ampéry [A] | Popis |
|---|---|---|
| Název pojistky | Ampéry [A] | Popis |
| MODULE 5 | 7,5A | Zrcadlo elektrochromatické;
Hlavní audio jednotka; Audio-video a navigace; Spínač Crash Pad; Přední levý světlomet; Modul předních ventilovaných sedadel; Modul vyhřívání předních sedadel. |
| MODULE 3 | 7,5A | Spínač brzdového světla;
BCM. |
| SUNROOF | 20A | Jednotka otevírací střechy |
| TAIL GATE OPEN | 10 A | Relé zadního víka |
| P/WINDOW LH | 25A | Relé levého okna;
Modul bezpečnostního okna řidiče. |
| MULTIMEDIA | 15A | Hlavní audio jednotka;
Audio-video a navigace. |
| P/WINDOW RH | 25A | Relé pravého elektrického okna;
Modul bezpečnostního okna spolujezdce. |
| P/SEAT(DRV) | 25A | Manuální spínač sedadla řidiče;
Spínač bederní opěrky řidiče. |
| P/SEAT(PASS) | 25A | Manuální spínač sedadla spolujezdce |
| MODULE 4 | 7,5A | Jednotka varování o kolizi v mrtvém úhlu;
BCM; Spínač Crash Pad; Jednotka Vess (reproduktor); Multifunkční přední kamera. |
| PDM 3 | 7,5A | Inteligentní modul řízení klíčů |
| SPARE | 20A | Rezerva |
| INTERIOR LAMP | 7,5A | Lampa v odkládací schránce;
Lampa sluneční clony; Vnitřní lampa; Stropní lampa konzoly; Bezdrátová nabíječka; Lampa zavazadlového prostoru. |
| MEMORY 2 | 7,5A | Jednotka Vess (reproduktor);
Elektronický ventil na snížení tlaku chladicí kapaliny. |
| B/ALARM HORN | 10 A | Nepoužívá se |
| MEMORY 1 | 10 A | Modul řízení klimatizace;
Displej Head Up; Sada ukazatelů; BCM; Senzor deště. |
| SPARE | 20A | Rezerva |
| AMP | 30A | AMP |
| MODULE 6 | 7,5A | Inteligentní modul řízení klíčů;
BCM. |
| MDPS | 7,5A | Jednotka MDPS |
| MODULE 1 | 7,5A | Aktivní křídlo;
Spínač nouzového zastavení; Datový rozhraní konektor; Vano relé ICM (relé ohýbání/rozvinování vnějších zrcátek). |
| MODULE 7 | 7,5A | Modul ventilovaného předního sedadla;
Modul vyhřívání předního sedadla. |
| Název pojistky | Ampéry [A] | Popis |
|---|---|---|
| A/BAG IND | 7,5A | Sada směrových světel;
Modul řízení klimatizace. |
| BRAKE SWITCH | 7,5A | Spínač brzdového světla;
Inteligentní modul řízení klíče. |
| START | 7,5A | Inteligentní modul řízení klíče;
EPCU. |
| CLUSTER | 7,5A | Displej Head Up;
Sada ukazatelů. |
| DOOR LOCK | 20A | Relé zámku dveří;
Relé odemknutí dveří; Vano relé ICM (relé odemknutí s dvojitým otočením). |
| PDM 2 | 7,5A | Spínač tlačítka Start/Stop |
| FCA | 10 A | Jednotka asistence při čelní kolizi |
| S/HEATER | 20A | Modul vyhřívání předních sedadel;
Modul ventilovaných předních sedadel. |
| SPARE | 20A | Rezerva |
| A/C | 7,5A | Modul řízení klimatizace;
Ionizátor přístrojové desky. |
| PDM 1 | 15A | Inteligentní modul řízení klíčů |
| E-SHIFT | 10 A | Spínač voliče převodovky (SBW);
Spínač přední konzoly. |
| AIR BAG | 15A | Modul řízení SRS;
Senzor detekce spolujezdce. |
| IG1 | 25A | Blok PCB (POJISTKA: IEB 3, EPCU 2) |
| MODULE 2 | 10 A | Bezdrátová nabíječka;
Modul řízení inteligentního klíče; BCM; Audio; Hlavní jednotka A/V a navigace; Napájecí zdroj č. 1; Zesilovač; Spínač napájení vnějšího zrcátka. |
| WASHER | 15A | Multifunkční spínač |
| WIPER (LO/HI) | 10 A | BCM |
| WIPER RR | 15A | Relé zadního stěrače;
Motor zadního stěrače. |
| WIPER FRT | 25A | Motor předních stěračů;
Blok konektoru E/R (relé (nízké) předních stěračů). |
| HEATED MIRROR | 10 A | Vnější zrcátko napájení řidiče/spolujezdce;
Modul řízení klimatizace. |
| POWER OUTLET | 20A | Napájecí zdroj #2 |
| SPARE | 15A | Rezerva |
| HEATED STEERING | 15A | BCM |

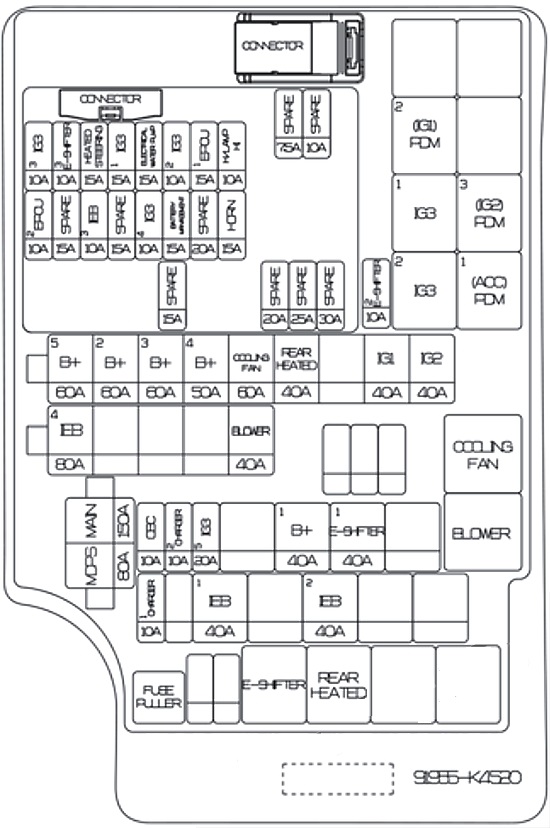

Motorový prostor
Přiřazení pojistek v motorovém prostoru (2019)
| Název pojistky | Ampéry [A] | Popis |
|---|---|---|
| Název pojistky | Ampéry [A] | Popis |
| MAIN | 150A | Blokování konektorů E/R (pojistka – IEB 1, IEB 2, CHARGER 1), EPCU (LDC) |
| MDPS | 80A | Jednotka MDPS |
| B+ 5 | 60A | Blokování PCB (pojistka – BATTERY MANAGEMENT, HORN, EPCU 1, H/LAMP);
Relé HLAVNÍ IG3. |
| B+ 2 | 60A | IGPM (pojistky – S/HEATER), IPSO, IPS1, IPS2 |
| B+ 3 | 60A | IGPM (IPS3, IPS5, IPS6, IPS7, IPS8) |
| B+ 4 | 50A | IGPM (pojistka – P/WINDOW LH, P/WINDOW RH, TAIL GATE OPEN, SUNROOF, AMP, P/SEAT (DRV), P/SEAT (PASS)) |
| COOLING FAN | 60A | Blokování připojení E/R (relé ventilátoru chlazení) |
| REAR HEATED | 40A | Blokování připojení E/R (relé vyhřívání zadního) |
| IG1 | 40A | Blokování připojení E/R (PDM (IG1) 2 relé, PDM (ACC) 1 relé) |
| IG2 | 40A | Blokování připojení E/R (relé PDM (IG2) 3) |
| IEB 4 | 40A | Elektronický modul řízení brzdy |
| BLOWER | 40A | Blokování připojení E/R (relé ventilátoru) |
| OBC | 10 A | OBC |
| CHARGER 2 | 10 A | Vano relé ICM (relé blokování/odblokování nabíjení), jednotka CCM |
| IG3 5 | 20A | Blokování připojení E/R (relé IG3 1, relé IG3 2) |
| Název pojistky | Ampéry [A] | Popis |
|---|---|---|
| B+ 1 | 40A | IGPM (Pojistka – BRAKE SWITCH, MODULE 1, PDM 1, PDM 2, DOOR LOCK), Zařízení na automatické odpojení proudu úniku |
| E-SHIFTER 1 | 40A | Blokování připojení E/R (pojistka – E-SHIFTER, relé E-Shifter) |
| CHARGER 1 | 10 A | Modul dveří připojení na nabíjení |
| IEB 1 | 40A | Elektronický modul řízení brzdy, univerzální ovládací konektor |
| IEB 2 | 40A | Elektronický modul řízení brzdy |
| IG3 3 | 10 A | Blokování konektorů E/R (relé ventilátoru, relé ventilátoru);
Elektronický klimatizační kompresor; Ventil na kontrolu chladicí kapaliny 3 cesty vlevo a vpravo. |
| E-SHIFT 3 | 10 A | SCU |
| IG3 1 | 15A | Blokování připojení E/R (relé IG3 1, relé IG3 2) |
| ELECTRICAL WATER PUMP | 15A | Elektronické čerpadlo vody |
| IG3 2 | 10 A | BMU, OBC, EPCU |
| EPCU 1 | 15A | EPCU |
| H/LAMP HI | 10 A | Relé předního světlometu (vysoké) |
| EPCU 2 | 10 A | EPCU |
| IEB 3 | 10 A | Elektronický modul řízení brzdy, univerzální ovládací konektor |
| IG3 4 | 10 A | Aktivní křídlo;
Jednotka CCM; Modul dveří připojení na nabíjení; PTC ohřívač klimatizace; Spínač Crash Pad; Modul řízení klimatizace; Hlavní audio jednotka; Audio-video a navigace; Sada ukazatelů; IPGM (modul řízení IPS). |
| BATTERY MANAGEMENT | 15A | BMU |
| HORN | 15A | Relé klaksonu |
O Hyundai Kona EV (2019-…)
Hyundai Kona EV je plně elektrické SUV, které debutovalo v roce 2019. Tento model je známý svým moderním designem, efektivním využitím prostoru a pokročilými technologiemi. Kona EV nabízí výjimečný dojezd na jedno nabití, což ho činí ideálním pro městské i delší cesty. Vozidlo je vybaveno elektromotorem, který poskytuje tichou a plynulou jízdu. Interiér je prostorný a pohodlný, s množstvím technologických funkcí, které zvyšují komfort a bezpečnost cestujících. Hyundai Kona EV je dostupný s různými úrovněmi výbavy, které zahrnují rozličné možnosti baterií a výkonu, což umožňuje zákazníkům vybrat si model, který nejlépe vyhovuje jejich potřebám.
Schéma pojistkové skříňky Hyundai Kona EV
Tato stránka zobrazuje schéma pojistkové skříňky pro Hyundai Kona EV, která je nezbytná pro správnou údržbu a opravy vozidla. Typická umístění pojistkové skříňky v tomto modelu jsou v motorovém prostoru a v interiéru vozidla, obvykle pod přístrojovou deskou. Na diagramech jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro bezpečnost a spolehlivost vozidla, proto je důležité mít přehled o její konfiguraci a správně ji udržovat.
