Seat Mii (2011-2019) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Seat Mii 2011–2019, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).
Schéma pojistek a relé – Seat Mii
Vztahuje se na vozidla vyrobená v letech:
2011.
| Barva pojistky | Ampéry [A] |
|---|---|
| fialová | 3 |
| světle hnědá | 5 |
| hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |

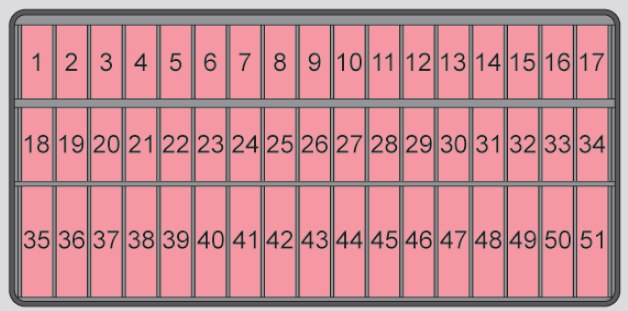

Pojistková skříňka v kabině
Pojistky se nacházejí pod volantem, pod přístrojovou deskou.
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Telefon;
Ventilátor chladiče; Skupina přístrojů; Řídicí jednotka motoru. |
| 2 | Diagnostický port;
Kompresor vzduchu; Panel s tlačítky; Řídicí jednotka klimatizace. |
| 3 | Spínač pedálu spojky;
Spínač pedálu brzdy. |
| 4 | Spínač osvětlení;
Osvětlení registrační značky. |
| 5 | Páka pod volantem;
Centrální řídicí jednotka. |
| 6 | Nastavení paprsku světlometů;
Nastavení vnějších zrcátek. |
| 7-8 | Automatická převodovka |
| 9 | Airbag;
Panel s tlačítky. |
| 10 | Parkovací asistent |
| 11 | Světlomety |
| 12 | Zadní mlhové světlo |
| 13 | Světlomety |
| 14 | Stěrač zadního okna |
| 15 | Spínač světla |
| 16 | Posilovač řízení |
| 17 | Stěrače čelního skla |
| 18 | Spínač couvacího světla |
| 19 | Vstřikovače;
Čerpadlo chladicí kapaliny. |
| 20 | ABS/ESP |
| 21 | Osvětlení polohy |
| 22 | Denní světla |
| 23 | Světlomety |
| 24 | Směrová světla světlometů |
| 25 | Systém stěračů a ostřikovačů čelního skla |
| Číslo | Popis |
|---|---|
| 26 | Nepřiřazeno |
| 27 | Vnitřní osvětlení |
| 28 | Diagnostický konektor |
| 29 | Řídicí jednotka |
| 30 | Vyhřívání vnějších zrcátek |
| 31 | Ventilátor chladiče, lambda sonda |
| 32 | Blikající světlo;
Brzdové světlo; Denní světla; Zadní světlo. |
| 33 | Hlavní svazek |
| 34 | Hlavní svazek |
| 35 | Palivové čerpadlo |
| 36 | Zapalovač;
Při 12 V. |
| 37 | Ventilátor topení a klimatizace |
| 38 | Rádio |
| 39 | Posuvná panoramatická střecha;
Klakson. |
| 40 | Řídicí jednotka motoru |
| 41 | Centrální zamykání |
| 42 | Modul zapalování |
| 43 | Vyhřívání sedadel |
| 44 | Palivové čerpadlo |
| 45 | Spínač světla |
| 46 | Vyhřívání zadního skla |
| 47 | Elektrická okna |
| 48 | Klakson |
| 49 | Stěrače |
| 50 | Mlhová světla, světlomet |
| 51 | Elektrická okna |

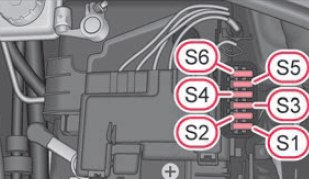

Pojistková skříňka v motorovém prostoru
Pojistky se nacházejí pod krytem vedle baterie vozidla.
| Číslo | Popis |
|---|---|
| S1 | ABS/ESP |
| S2 | Ventilátor chladiče |
| S3 | Ovladač ventilátoru chladiče;
Zapnutí. |
| S4 | ABS/ESP |
| S5 | Řídicí jednotka;
Modul dat baterie. |
| S6 | Klíč na zapnutí, startér |

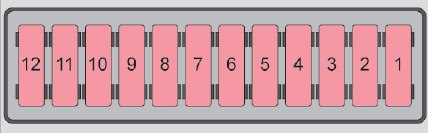

Pojistky v přístrojové desce
U vozidel se systémem START-STOP se pojistky nacházejí na levé straně přístrojové desky za krytem.
| Číslo | Popis |
|---|---|
| 1 | ABS/ESP |
| 2 | Skupina přístrojů |
| 3 | Rádio, diagnostika |
| 4 | Měnič napětí DC-DC;
Relé motorku pro startování; Panel s tlačítky. |
| 5 | Nepřiřazeno |
| 6 | Nepřiřazeno |
| 7 | Nepřiřazeno |
| 8 | Nepřiřazeno |
| 9 | Světlomety |
| 10 | Světlomety |
| 11 | Motorek pro startování |
| 12 | Měnič napětí DC-DC;
ABS; Skupina přístrojů; Rádio. |
Schéma pojistek a relé – Seat Mii
Týká se vozidel vyrobených v letech:
2012.
| Barva pojistky | Ampéry [A] |
|---|---|
| fialová | 3 |
| světle hnědá | 5 |
| hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
Pojistková skříňka v kabině
Pojistky se nacházejí pod volantem, pod přístrojovou deskou.
| Číslo | Popis |
| 1 | Telefon;
Ventilátor chladiče; Sada směrových světel; Řídicí jednotka motoru. |
| 2 | Diagnostické připojení;
Relé pro kompresor klimatizace. |
| 3 | Spínač pedálu spojky;
Spínač pedálu brzdy. |
| 4 | Denní světla |
| 5 | Kabelový svazek spínače |
| 6 | Nastavení svazku světlometů;
Nastavení vnějšího zrcátka. |
| 7 | Nepřiřazeno |
| 8 | Nepřiřazeno |
| 9 | Parkovací asistent |
| 11 | Mlhová světla |
| 12 | Zadní mlhové světlo |
| 13 | Mlhová světla |
| 14 | Stěrač zadního okna |
| 15 | Spínač světla |
| 16 | Posilovač řízení |
| 17 | Stěrače čelního skla |
| 18 | Spínač couvacího světla |
| 19 | Vstřikovací ventil, vodní čerpadlo |
| 20 | ABS/ESP;
Kabelový svazek spínače. |
| 21 | Spínač osvětlení;
Osvětlení registrační značky. |
| 22 | Denní světla |
| 23 | Spínač světla |
| 24 | Kabelový svazek spínače |
| 25 | Kabelový svazek spínače |
| 26 | Svazek kabelů spínače |
| 27 | Vnitřní světlo |
| 28 | Diagnostický konektor |
| 29 | Jednotka řízení napětí vozidla |
| 30 | Vyhřívání vnějších zrcátek |
| 31 | Ventilátor topení a klimatizace;
Regulační ventil; Lambda sonda. |
| 32 | Směrová světla;
Brzdové světlo. |
| 33 | Hlavní svazek |
| 34 | Přístrojová deska;
Dálková světla. |
| 35 | Nebylo přiděleno |
| 36 | Zapalovač;
Při konektoru napájení 12 V. |
| 37 | Ventilátor pro topení a klimatizaci |
| 38 | Rádio |
| 39 | Posuvná panoramatická střecha;
Klakson. |
| 40 | Jednotka řízení motoru |
| 41 | Centrální zamykání |
| 42 | Modul zapalování |
| 43 | Vyhřívání sedadel |
| 44 | Relé palivové pumpy |
| 45 | Spínač světla |
| 46 | Vyhřívání zadního skla |
| 47 | Elektrická okna – pravé |
| 48 | Klakson |
| 49 | Stěrač předního skla |
| 50 | Mlhová světla |
| 51 | Elektrická okna – levé |
Pojistková skříňka v motorovém prostoru
Pojistky se nacházejí pod krytem vedle baterie vozidla.
| Číslo | Popis |
| 51 | ABS/ESP |
| 52 | Ventilátor chladiče |
| 53 | Správa baterie;
Řídicí jednotka ventilátoru chladiče. |
| 54 | ABS/ESP |
| 55 | Řídicí jednotka napětí vozidla |
| 56 | Klíč na zapalování;
Relé startovacího motoru. |
Pojistky v přístrojové desce
U vozidel se systémem START-STOP se pojistky nacházejí na levé straně přístrojové desky za krytem.
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Přístrojová deska |
| 3 | Rádio;
Diagnostika. |
| 4 | DC-DC měnič napětí;
Vinutí relé motorku pro startování. |
| 5 | Není přiděleno |
| 6 | Relé ventilátoru studeného/teplého vzduchu |
| 7 | Řídicí jednotka systému klimatizace |
| 8 | Není přiděleno |
| 9 | Pravé světlo |
| 10 | Levé světlo |
| 11 | Motorek pro startování |
| 12 | DC-DC měnič napětí |
Schéma pojistek a relé – Seat Mii
Týká se vozidel vyrobených v letech:
2013.
Pojistka 36 v pojistkové skříňce pod přístrojovou deskou je zodpovědná za zapalovač cigaret (zásuvky napájení) v Škoda Citigo.
| Barva pojistky | Ampéry [A] |
|---|---|
| fialová | 3 |
| světle hnědá | 5 |
| hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
Pojistková skříňka v kabině
Pojistky se nacházejí pod volantem, pod přístrojovou deskou.
| Číslo | Popis |
| 1 | Telefon;
Ventilátor chladiče; Sada směrových světel; Řídicí jednotka motoru. |
| 2 | Diagnostické připojení;
Kompresor klimatizace. |
| 3 | Spínač pedálu spojky;
Spínač pedálu brzdy. |
| 4 | Denní svítidla |
| 5 | Svazek kabelů spínače |
| 6 | Nastavení svazku světlometů;
Nastavení vnějších zrcátek. |
| 7 | Automatická převodovka |
| 8 | Automatická převodovka |
| 9 | Airbag |
| 10 | Parkovací asistent |
| 11 | Mlhová světla |
| 12 | Zadní mlhové světlo |
| 13 | Mlhová světla |
| 14 | Stěrač zadního okna |
| 15 | Spínač světla |
| 16 | Asistence řízení |
| 17 | Stěrače čelního skla |
| 18 | Spínač couvacího světla |
| 19 | Vstřikovače;
Čerpadlo chladicí kapaliny. |
| 20 | ABS/ESP;
Svazek kabelů spínače. |
| 21 | Spínač osvětlení;
Osvětlení registrační značky. |
| 22 | Denní světlomety |
| 23 | Spínač světla |
| 24 | Svazek kabelů spínače |
| 25 | Svazek kabelů spínače |
| 26 | Svazek kabelů spínače |
| 27 | Vnitřní osvětlení |
| 28 | Diagnostický konektor |
| 29 | Centrální řídicí modul |
| 30 | Vyhřívání vnějších zrcátek |
| 31 | Ventilátor topení;
Regulační ventil; Lambda sonda. |
| 32 | Směrová světla;
Brzdové světlo. |
| 33 | Hlavní svazek |
| 34 | Přístrojový panel;
Dálková světla. |
| 35 | Nebylo přiděleno |
| 36 | Zapalovač cigaret;
12 V napájecí zdroj. |
| 37 | Ventilátor pro topení a klimatizaci |
| 38 | Rádio |
| 39 | Otevíratelná panoramatická střecha;
Klakson. |
| 40 | Řídicí jednotka motoru |
| 41 | Centrální zamykání |
| 42 | Modul zapalování |
| 43 | Vyhřívání sedadel |
| 44 | Palivové čerpadlo |
| 45 | Spínač světla |
| 46 | Vyhřívání zadního skla |
| 47 | Elektrická okna – pravé |
| 48 | Klakson |
| 49 | Stěrač předního skla |
| 50 | Mlhová světla |
| 51 | Elektrická okna – levé |
Pojistková skříňka v motorovém prostoru
Pojistky se nacházejí pod krytem vedle baterie vozidla.
| Číslo | Popis |
| S1 | ABS/ESP |
| S2 | Ventilátor chladiče |
| S3 | Řízení baterie;
Řídicí jednotka ventilátoru chladiče. |
| S4 | ABS/ESP |
| S5 | Centrální řídicí jednotka |
| S6 | Klíč na zapalování;
Startér. |
Pojistky v přístrojové desce
U vozidel se systémem START-STOP se pojistky nacházejí na levé straně přístrojové desky za krytem.
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Přístrojový panel |
| 3 | Rádio;
Diagnostika. |
| 4 | DC-DC měnič napětí;
Relé startéru. |
| 5 | Není přiděleno |
| 6 | Ventilátor klimatizace/topení |
| 7 | Řídicí jednotka systému klimatizace |
| 8 | Není přiděleno |
| 9 | Pravé světlo |
| 10 | Levé světlo |
| 11 | Startér |
| 12 | DC-DC měnič napětí |
Schéma pojistek a relé – Seat Mii
Týká se vozidel vyrobených v letech:
2014.
Pojistka 36 v pojistkové skříňce pod přístrojovou deskou je zodpovědná za zapalovač cigaret (zásuvky napájení) v Škoda Citigo.
| Barva pojistky | Ampér [A] |
|---|---|
| fialová | 3 |
| světle hnědá | 5 |
| hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
Pojistková skříňka v kabině
Pojistky se nacházejí pod volantem, pod přístrojovou deskou.
| Číslo | Popis |
| 1 | Telefon;
Ventilátor chladiče; Indikační přístroj; Řídicí jednotka motoru. |
| 2 | Diagnostický port;
Kompresor vzduchu; Ovládací tlačítko; Řídicí jednotka klimatizace. |
| 3 | Spínač pedálu spojky;
Spínač pedálu brzdy. |
| 4 | Spínač podsvícení;
Osvětlení registrační značky. |
| 5 | Spínač sloupku řízení;
Centrální řídicí jednotka. |
| 6 | Nastavení paprsku světlometů;
Nastavení vnějších zrcátek. |
| 7 | Automatická převodovka |
| 8 | Automatická převodovka |
| 9 | Airbag;
Ovládací tlačítko. |
| 10 | Parkovací asistent |
| 11 | Světlomety |
| 12 | Zadní mlhové světlo |
| 13 | Světlomety |
| 14 | Stěrač zadního okna |
| 15 | Spínač světla |
| 16 | Asistence řízení |
| 17 | Stěrače čelního skla |
| 18 | Spínač couvacího světla |
| 19 | Vstřikovací ventily;
Čerpadlo chladicí kapaliny. |
| 20 | ABS/ESP |
| 21 | Parkovací světla |
| 22 | Denní světla |
| 23 | Světlomety |
| 24 | Směrová světla |
| 25 | Systém stěrače a ostřikovače čelního skla |
| 26 | Nepřiřazeno |
| 27 | Vnitřní osvětlení |
| 28 | Diagnostický konektor |
| 29 | Centrální řídicí modul |
| 30 | Vyhřívání vnějších zrcátek |
| 31 | Ventilátor chladiče, lambda sonda |
| 32 | Blikající světlo;
Brzdové světlo; Denní světla; Zadní světlo. |
| 33 | Hlavní svazek |
| 34 | Hlavní svazek |
| 35 | Palivové čerpadlo |
| 36 | Zapalovač cigaret;
12 V napájecí zásuvky. |
| 37 | Ventilátor na vytápění a klimatizaci |
| 38 | Rádio |
| 39 | Otevírací panoramatická střecha;
Klakson. |
| 40 | Řídicí jednotka motoru |
| 41 | Centrální zamykání |
| 42 | Modul zapalování |
| 43 | Vyhřívání sedadel |
| 44 | Palivové čerpadlo |
| 45 | Spínač světla |
| 46 | Vyhřívání zadního skla |
| 47 | Okna |
| 48 | Klakson |
| 49 | Stěrače |
| 50 | Mlhová světla, světlomet |
| 51 | Elektrická okna |
Pojistková skříňka v motorovém prostoru
Pojistky se nacházejí pod krytem vedle baterie vozidla.
| Číslo | Popis |
| S1 | ABS/ESP |
| S2 | Ventilátor chladiče |
| S3 | Ovladač ventilátoru chladiče;
Zapnutí. |
| S4 | ABS/ESP |
| S5 | Řídicí jednotka;
Správa baterie. |
| S6 | Klíč na zapnutí;
Motorek pro startování. |
Pojistky v přístrojové desce
U vozidel se systémem START-STOP se pojistky nacházejí na levé straně přístrojové desky za krytem.
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Přístrojová deska |
| 3 | Rádio, diagnostika |
| 4 | DC-DC měnič napětí;
Relé motorku startování; Lišta s tlačítky. |
| 5 | Nepřiřazeno |
| 6 | Nepřiřazeno |
| 7 | Nepřiřazeno |
| 8 | Nepřiřazeno |
| 9 | Světlomety |
| 10 | Světlomety |
| 11 | Motorek startování |
| 12 | DC-DC měnič napětí;
ABS; Přístrojová deska; Rádio. |
Schéma pojistek a relé – Seat Mii
Týká se vozidel vyrobených v letech:
2015.
Pojistka 36 v pojistkové skříňce pod přístrojovou deskou je zodpovědná za zapalovač cigaret (zásuvky napájení) v Škoda Citigo.
| Barva pojistky | Ampéry [A] |
|---|---|
| fialová | 3 |
| světle hnědá | 5 |
| hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
Pojistková skříňka v kabině
Pojistky se nacházejí pod volantem, pod přístrojovou deskou.
| Číslo | Popis |
| 1 | Telefon;
Ventilátor chladiče; Set směrových světel; Řídicí jednotka motoru. |
| 2 | Diagnostický port;
Kompresor vzduchu; Panel s tlačítky; Řídicí jednotka klimatizace. |
| 3 | Spínač pedálu spojky;
Spínač pedálu brzdy. |
| 4 | Spínač podsvícení;
Osvětlení registrační značky. |
| 5 | Páka pod volantem;
Centrální řídicí jednotka. |
| 6 | Nastavení paprsku světlometů;
Nastavení vnějších zrcátek. |
| 7 | Automatická převodovka |
| 8 | Automatická převodovka |
| 9 | Airbag;
Panel s tlačítky. |
| 10 | Parkovací asistent |
| 11 | Světlomety |
| 12 | Zadní světlomet s mlhovkami |
| 13 | Světlomety |
| 14 | Stěrač zadního okna |
| 15 | Spínač světla |
| 16 | Asistence řízení |
| 17 | Stěrače čelního skla |
| 18 | Spínač světla couvání |
| 19 | Vstřikovače;
Čerpadlo chladicí kapaliny. |
| 20 | ABS/ESP |
| 21 | Parkovací světla |
| 22 | Denní světla |
| 23 | Světlomety |
| 24 | Směrová světla světlometů |
| 25 | Systém stěračů a ostřikovačů čelního skla |
| 26 | Nepřiřazeno |
| 27 | Vnitřní osvětlení |
| 28 | Diagnostický konektor |
| 29 | Centrální řídicí modul |
| 30 | Vyhřívání vnějších zrcátek |
| 31 | Ventilátor chladiče, lambda sonda |
| 32 | Blikající světlo;
Světlo brzdění; Denní světla; Zadní světlo. |
| 33 | Hlavní svazek |
| 34 | Hlavní svazek |
| 35 | Palivové čerpadlo |
| 36 | Zapalovač cigaret, 12 V napájecí zásuvka |
| 37 | Ventilátor na vytápění a klimatizaci |
| 38 | Rádio |
| 39 | Panoramatická střecha;
Klakson. |
| 40 | Řídicí jednotka motoru |
| 41 | Centrální zamykání |
| 42 | Modul zapalování |
| 43 | Vyhřívání sedadel |
| 44 | Palivové čerpadlo |
| 45 | Spínač světla |
| 46 | Vyhřívání zadního okna |
| 47 | Okna |
| 48 | Klakson |
| 49 | Stěrače |
| 50 | Mlhová světla, světlomet |
| 51 | Elektrická okna |
Pojistková skříňka v motorovém prostoru
Pojistky se nacházejí pod krytem vedle baterie vozidla.
| Číslo | Popis |
| S1 | ABS/ESP |
| S2 | Ventilátor chladiče |
| S3 | Ovladač ventilátoru chladiče;
Zapnutí. |
| S4 | ABS/ESP |
| S5 | Řídicí jednotka;
Správa baterie. |
| S6 | Klíč na zapnutí;
Motorek pro startování. |
Pojistky v přístrojové desce
U vozidel se systémem START-STOP se pojistky nacházejí na levé straně přístrojové desky za krytem.
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Přístrojový panel |
| 3 | Rádio;
Diagnostika. |
| 4 | DC-DC měnič napětí;
Relé motorku startování; Pás s tlačítky. |
| 5 | Nebylo přiřazeno |
| 6 | Nebylo přiřazeno |
| 7 | Nebylo přiřazeno |
| 8 | Nebylo přiřazeno |
| 9 | Světlomety |
| 10 | Světlomety |
| 11 | Motorek startování |
| 12 | DC-DC měnič napětí;
ABS; Sada směrových světel; Rádio. |
Schéma pojistek a relé – Seat Mii
Týká se vozidel vyrobených v letech:
2016.

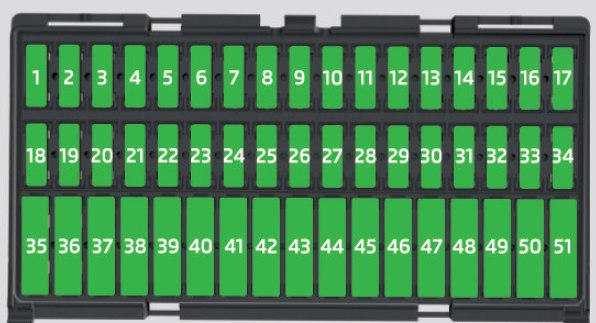

Pojistková skříňka pod přístrojovou deskou
Pojistky se nacházejí pod volantem, pod přístrojovou deskou.
| Číslo | Popis |
| 1 | Klimatizace;
Diagnostický konektor. |
| 2 | Nastavení úhlu světlometů;
Asistence při parkování; Elektrické nastavení vnějších zrcátek. |
| 3 | Automatická převodovka;
Řídicí jednotka motoru; Posilovač řízení; Ovládací páka pod volantem; Sada ukazatelů. |
| 4 | Airbag |
| 5 | Osvětlení couvání |
| 6 | Stěrač zadního okna;
Ostřikovač předního skla. |
| 7 | Světlomet s tlumeným světlem – levá strana |
| 8 | Světlomet s tlumeným světlem – pravá strana |
| 9 | Nebylo přiděleno |
| 10 | Elektrické vyhřívání vnějších zrcátek |
| 11 | Nebylo přiděleno |
| 12 | Osvětlení vozidla |
| 13 | Osvětlení vozidla |
| 14 | Osvětlení vozidla |
| 15 | Vozidlo se systémem START-STOP:
Rádio; Vozidlo bez systému START-STOP: Centrální řídicí jednotka, vytápění, automatická převodovka, spínač světel, osvětlení registrační značky |
| 16 | Osvětlení vozidla |
| 17 | Stěrač zadního okna |
| 18 | Panoramatická střecha |
| 19 | Centrální zamykání |
| 20 | Vyhřívání zadního okna |
| 21 | Osvětlení couvání |
| 22 | Klakson |
| 23 | Transformátor napětí |
| 24 | Směrová světla světlometu |
| 25 | Stěrače |
| 26 | Stěrače |
| 27 | Zapni výstražná světla;
Světla brzdění. |
| 28 | Páka převodovky pro automatickou převodovku |
| 29 | Palivové čerpadlo |
| 30 | Řídicí jednotka motoru;
Sada ukazatelů; Centrální kontrolní modul; Senzor deště; Páka ovládání pod volantem; Diagnostický konektor. |
| 31 | Osvětlení vozidla |
| 32 | Centrální kontrolní modul |
| 33 | Osvětlení vozidla |
| 34 | Vnitřní osvětlení |
| 35 | Osvětlení vozidla |
| 36 | Osvětlení vozidla |
| 37 | ESC |
| 38 | Klíčová lišta |
| 39 | Páka pod volantem;
Ovládání stěrače předního skla. |
| 40 | Komponenty motoru |
| 41 | Spínač brzdového pedálu;
Chladicí ventilátor. |
| 42 | Řídicí jednotka motoru |
| 43 | Palivové čerpadlo |
| 44 | Komponenty motoru |
| 45 | Komponenty motoru |
| 46 | Napájení 12 V |
| 47 | Ventilátor pro klimatizaci/topení |
| 48 | Vyhřívání sedadel |
| 49 | Elektrická okna |
| 50 | Osvětlení vozidla |
| 51 | Elektrická okna |
Pojistková skříňka v přístrojové desce
U vozidel se systémem START-STOP se pojistky nacházejí na levé straně přístrojové desky za krytem.
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Přístrojová deska |
| 3 | Rádio |
| 4 | DC-DC měnič napětí;
Relé motorku pro startování; Lišta s tlačítky. |
| 5 | Systém klimatizace |
| 6 | Nepřiřazeno |
| 7 | Nepřiřazeno |
| 8 | Nepřiřazeno |
| 9 | Osvětlení vozidla – pravá strana |
| 10 | Osvětlení vozidla – levá strana |
| 11 | Motorek pro startování |
| 12 | DC-DC měnič napětí;
ABS; Sada ukazatelů; Rádio. |
Pojistková skříňka v motorovém prostoru
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Ventilátor chladiče |
| 3 | Řídicí jednotka ventilátoru chladiče;
Napájení. |
| 4 | ABS/ESP |
| 5 | Jednotka řízení centrální;
Modul dat baterie. |
| 6 | Klíč na zapínání;
Motorek na startování. |
Schéma pojistek a relé – Seat Mii
Týká se vozidel vyrobených v letech:
2017.
Pojistková skříňka pod přístrojovou deskou
Pojistky se nacházejí pod volantem, pod přístrojovou deskou.
| Číslo | Popis |
| 1 | Klimatizace;
Diagnostická zásuvka. |
| 2 | Kontrola úhlu světlometů;
Asistence při parkování; Nastavení povrchu vnějších zrcátek. |
| 3 | Automatická převodovka;
Řídicí jednotka motoru; Posilovač řízení; Ovládací páka pod volantem; Sada ukazatelů |
| 4 | Airbag |
| 5 | Světlomet couvání |
| 6 | Stěrač zadního okna;
Přední ostřikovač skla. |
| 7 | Dálkové světlo – levá strana |
| 8 | Dálkové světlo – pravá strana |
| 9 | Nepřiřazeno |
| 10 | Elektrické vyhřívání vnějších zrcátek;
Diagnostická zásuvka. |
| 11 | Nepřiřazeno |
| 12 | Osvětlení vozidla |
| 13 | Osvětlení vozidla |
| 14 | Osvětlení vozidla |
| 15 | Vozidlo se systémem START-STOP:
Rádio; Vozidlo bez systému START-STOP: Řídicí jednotka, vytápění, automatická převodovka, spínač světel, osvětlení registrační značky. |
| 16 | Osvětlení vozidla |
| 17 | Stěrač zadního okna |
| 18 | Panoramatická střecha |
| 19 | Centrální zamykání |
| 20 | Vyhřívání zadního skla |
| 21 | Světlomet couvání |
| 22 | Klakson |
| 23 | Stabilizátor napětí (pro systém START-STOP) |
| 24 | Směrová světla světlometu |
| 25 | Stěrače |
| 26 | Rádio |
| 27 | Aktivovat nouzová světla;
Světla brzdění. |
| 28 | Řadicí páka pro automatickou převodovku |
| 29 | Palivové čerpadlo |
| 30 | Řídicí jednotka motoru;
Sada ukazatelů; Senzor deště; Ovládací páka pod volantem. |
| 31 | Osvětlení vozidla |
| 32 | Řídicí jednotka kontroly |
| 33 | Osvětlení vozidla |
| 34 | Vnitřní osvětlení |
| 35 | Osvětlení vozidla |
| 36 | Osvětlení vozidla |
| 37 | ESC |
| 38 | Klíčová lišta |
| 39 | Ovládací páka pod volantem;
Přední a zadní ostřikovače oken. |
| 40 | Lambda sonda;
Ventilátor chladiče; Ventil plynu; Ventil tlaku oleje; Ventil filtru s aktivním uhlím. |
| 41 | Spínač pedálu brzdy;
Ventilátor chlazení. |
| 42 | Řídicí jednotka motoru |
| 43 | Palivové čerpadlo |
| 44 | Vstřikovače |
| 45 | Zapalovací cívky |
| 46 | Napájecí tlak 12 V |
| 47 | Ventilátor pro klimatizaci/topení |
| 48 | Vyhřívání sedadel |
| 49 | Elektrická okna |
| 50 | Osvětlení vozidla |
| 51 | Elektrická okna |

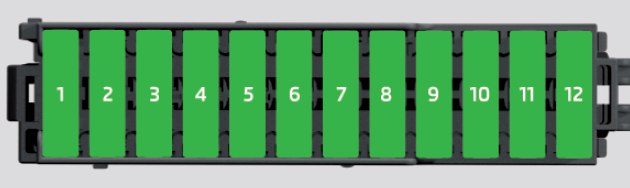

Pojistková skříňka v přístrojové desce
U vozidel se systémem START-STOP se pojistky nacházejí na levé straně přístrojové desky za krytem.
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Přístrojová deska |
| 3 | Rádio |
| 4 | DC-DC měnič napětí;
Relé motorku startování; Barra s tlačítky. |
| 5 | Systém klimatizace |
| 6 | Nepřiřazeno |
| 7 | Nepřiřazeno |
| 8 | Nepřiřazeno |
| 9 | Osvětlení vozidla – pravá strana |
| 10 | Osvětlení vozidla – levá strana |
| 11 | Motorek startování |
| 12 | DC-DC měnič napětí;
ABS; Sada ukazatelů; Rádio. |

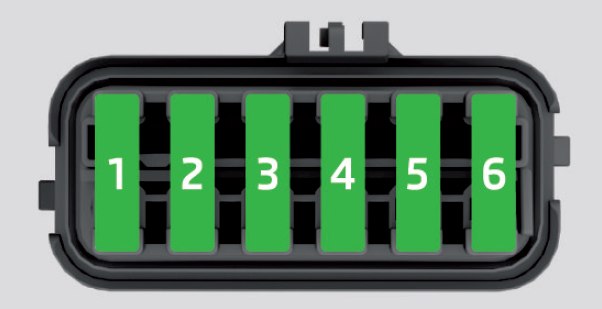

Pojistková skříňka v motorovém prostoru
| Číslo | Popis |
| 1 | ABS/ESP |
| 2 | Ventilátor chladiče |
| 3 | Řídicí jednotka ventilátoru chladiče;
Napájení. |
| 4 | ABS/ESP |
| 5 | Řídicí jednotka kontroly;
Modul dat baterie. |
| 6 | Klíč na startování;
Motorek na startování. |
Schéma pojistek a relé – Seat Mii
Týká se vozidel vyrobených v letech:
2018, 2019.
| Barva pojistky | Maximální proud |
|---|---|
| purpurová | 3 |
| světle hnědá | 5 |
| hnědá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žlutá | 20 |
| bílá | 25 |
| zelená | 30 |
| oranžová | 40 |
Pojistková skříňka pod přístrojovou deskou
Pojistky se nacházejí pod volantem, pod přístrojovou deskou.
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Klimatizace, diagnostický konektor |
| 2 | Kontrola průtoku světlometů;
Asistence při parkování; Nastavení polohy elektrických vnějších zrcátek; Vyhřívání sedadel. |
| 3 | Automatická převodovka;
Řídicí jednotka motoru; Posilovač řízení; Ovládací páka pod volantem; Přístrojová deska; Ventilátor chladiče. |
| 4 | Airbag |
| 5 | Světlo couvání |
| 6 | Systém stěračů předních a zadních |
| 7 | Světlomet potkávacích světel – levá strana |
| 8 | Světlomet potkávacích světel – pravá strana |
| 9 | Není přiděleno |
| 10 | Elektrické vyhřívání vnějších zrcátek;
Diagnostický port; Senzor deště. |
| 11 | Denní světla |
| 12 | Není přiděleno |
| 13 | Osvětlení vozidla – levá strana |
| 14 | Osvětlení vozidla – pravá strana |
| 15 | Vozidlo se systémem START-STOP:
Rádio; Vozidlo bez systému START-STOP: Osvětlení tlačítek, vyhřívání, automatická převodovka, spínač světla, osvětlení evidenční značky. |
| 16 | Osvětlení vozidla – zadní mlhové světlo |
| 17 | Zadní stěrač |
| 18 | Panoramatická střecha |
| 19 | Centrální zamykání |
| 20 | Vyhřívání zadního skla |
| 21 | Světlo couvání;
Mlhová světla. |
| 22 | Klakson |
| 23 | Stabilizátor napětí (pro systém START-STOP); Osvětlení vozidla (vozidlo bez systému START-STOP) |
| 24 | Směrovky světlometu |
| 25 | Stěrače |
| Číslo | Popis |
|---|---|
| 26 | Motorové vozidlo se systémem START-STOP:
Svítidla vozidla; Motorové vozidlo bez systému START-STOP: Rádio. |
| 27 | Zapněte světla signalizace;
Světla brzdění. |
| 28 | Páka převodovky pro automatickou převodovku |
| 29 | Čerpadlo paliva |
| 30 | 2018:
Řídicí jednotka motoru, přístrojová deska, senzor deště, ovládací páka pod volantem, systém klimatizace; 2019: Řídicí jednotka motoru, přístrojová deska, ovládací páka pod volantem, čerpadlo paliva. |
| 31 | 2018:
Osvětlení vozidla – světlomety s tlumeným světlem (týká se vozidla se systémem START-STOP); 2019: Osvětlení vozidla. |
| 32 | Systém centrálního ovládání |
| 33 | Osvětlení vozidla – parkovací světlo |
| 34 | Vnitřní osvětlení |
| 35 | Osvětlení vozidla – pravá strana (týká se vozidla bez systému START-STOP);
Přístrojová deska (2019). |
| 36 | Osvětlení vozidla – levá strana (týká se vozidla bez systému START-STOP) |
| 37 | ESP |
| 38 | Panel s tlačítky, DC-DC měnič napětí (týká se vozidla se systémem START-STOP);
Startování motoru (2019). |
| 39 | Ovládací páka pod volantem;
Stříkací trysky pro přední a zadní stěrače. |
| 40 | Lambda sonda;
Ventilátor chladiče; Ventil plynu; Ventil tlaku oleje; Ventil filtru s aktivním uhlím; Komponenty motoru (2019). |
| 41 | Spínač pedálu brzdy;
Spínač pedálu spojky; Ventilátor chladiče; Komponenty motoru. |
| 42 | Systém řízení motoru |
| 43 | 2018:
Čerpadlo paliva, vakuové čerpadlo pro brzdový systém; 2019: Vakuové čerpadlo pro brzdový systém, klimatizace. |
| 44 | Vstřikovače, komponenty motoru, čerpadlo paliva |
| 45 | Zapalovací cívky, komponenty motoru |
| 46 | Lisování napájení 12 V |
| 47 | Ventilátor pro klimatizaci/ohřev |
| 48 | Vyhřívání sedadel |
| 49 | Elektrická okna – pravé |
| 50 | Osvětlení vozidla – denní světla, světlomety s tlumeným světlem |
| 51 | Elektrická okna – levé |
Pojistková skříňka v přístrojové desce
U vozidel se systémem START-STOP se pojistky nacházejí na levé straně přístrojové desky za panelem.
| Číslo | Popis |
|---|---|
| 1 | ABS/ESP |
| 2 | Přístrojová deska |
| 3 | Rádio |
| 4 | DC-DC měnič napětí;
Motorek startování; Panel s tlačítky. |
| 5 | Systém klimatizace |
| 6 | Nedělené |
| 7 | Nedělené |
| 8 | Nedělené |
| 9 | Osvětlení vozidla – pravá strana |
| 10 | Osvětlení vozidla – levá strana |
| 11 | Motorek startování |
| 12 | DC-DC měnič napětí;
ABS; Přístrojová deska; Rádio. |
Pojistková skříňka v motorovém prostoru
| Číslo | Popis |
|---|---|
| 1 | ABS/ESP |
| 2 | Ventilátor chladiče;
Ventilátor klimatizace. |
| 3 | Systém řízení chlazení;
Startování. |
| 4 | ABS/ESP |
| 5 | Modul dat baterie;
Blokování zapalování. |
| 6 | Klíč zapalování;
Motorek startování. |
O Seat Mii (2011-2019)
Seat Mii je městské vozidlo, které bylo vyráběno v letech 2011 až 2019. Tento kompaktní automobil je známý svou praktičností a efektivností, což ho činí ideálním pro městské prostředí. Seat Mii byl dostupný s několika možnostmi motorizace, včetně benzinových motorů o objemu 1.0 litru, které nabízely různé úrovně výkonu. Díky svým kompaktním rozměrům a nízké spotřebě paliva je tento model oblíbený mezi řidiči, kteří hledají spolehlivé a úsporné vozidlo pro každodenní dojíždění.
Schéma pojistkové skříňky Seat Mii
Tato stránka zobrazuje schéma pojistkové skříňky pro Seat Mii, která je nezbytná pro identifikaci a výměnu pojistek. V tomto modelu se pojistková skříňka nachází typicky v interiéru vozidla, často pod palubní deskou nebo v prostoru pro nohy řidiče. Schémata na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečný provoz vozidla, a proto je důležité mít přehled o její konfiguraci a funkcích.
