Seat Toledo (2004-2012) – pojistková skříňka
Sedadlo

Seat Toledo (2004-2012) – pojistková skříňka

Martin Dvořák

V tomto článku najdeš diagramy pojistkové skříňky Seat Toledo (2004–2012), zjistíš, kde se nacházejí panely pojistek uvnitř vozidla a získáš podrobné informace o přiřazení a rozložení každé pojistky.

Schéma pojistek a relé – Seat Toledo

Vztahuje se na vozidla vyrobená v letech:

2004, 2005.

Pojistková skříňka v přístrojové desce

Vozidla s volantem vlevo a vpravo

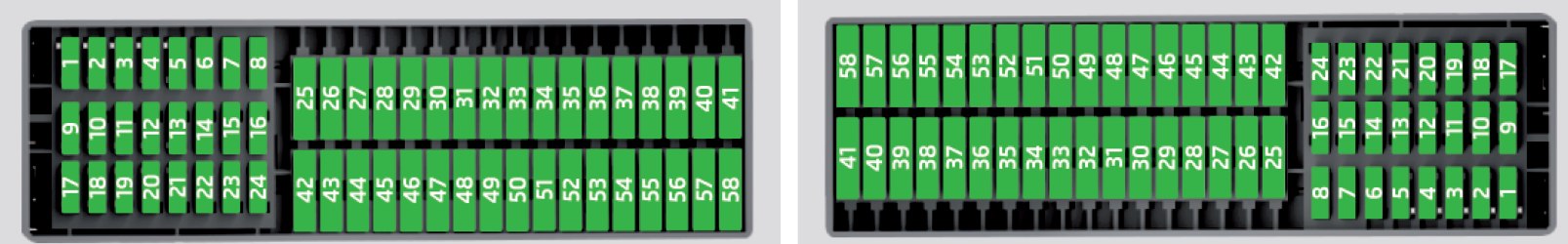

Detail pojistkové skříňky v přístrojové desce pro vozidla s volantem vlevo.
Číslo Popis Ampéráž [A]
1 Zrcadlo elektrochromatické;

Relé 50.

 5
2 Řídicí jednotka motoru 5
3 Spínač světel;

Ovladač světlometů;

Světlomet pravý boční;

Telefon.

 5
4 Předběžná instalace telefonu 5
5 Proudový měřič;

Frekvenční trubice.

 10
6 Airbag 5
7 — —
8 — —
9 Servotvorba 5
10 Diagnostika;

Spínač couvacího světla.

 5
11 Vyhřívané čelní sklo 5
12 Měření FSI 10
13 Řídicí jednotka přívěsu 5
14 Řídicí jednotka ESP/TCP;

ABS/ESP.

 5
15 Automatická převodovka 5
16 Ovládání topení;

Klimatronic;

Senzor tlaku;

Vyhřívaná sedadla.

 10
17 Motor 7,5
18 — —
19 — —
20 Napájení pojistkové skříňky motoru 5
21 Páka převodovky 5
22 — —
23 Brzdová světla 5
24 Diagnostika;

Spínač světel.

 10
25 Vakuová pumpa 20
26 Konektor napájení motoru 10
27 Automatická převodovka 20
28 Spínač světla 5
29 Motor stěrače zadního skla 15
30 Provoz topení 5
31 Jednotka řízení kabelu 15
32 Trysky 5
33 Ohřívač 40
34 — —
35 — —
36 — —
37 — —
38 — —
39 Jednotka řízení přívěsu (závěs) 15
40 Jednotka řízení přívěsu (směrovky, brzdy a levá strana) 20
41 Jednotka řízení přívěsu (mlhové světlo, couvací světlo a pravá strana) 20
42 Elektrické tlakové lití konzoly 15
Elektrické tlakové lití zadní 30
43 Jednotka řízení paliva 15
44 Varovná houkačka a senzor vnitřního monitorování 5
45 — —
46 Jednotka řízení kabelu 7,5
47 Zapalovač 25
48 Sedadla 10
49 Centrální zamykání 10
50 Centrální zamykání centrální 25
51 Otevíratelná střecha 20
52 Jednotka řízení kabelu 25
53 Systém ostřikovačů světlometů 20
54 Park Pilot (parkovací asistent) 5
55 — —
56 Motor topení Climatronic 40
57 Jednotka řízení dveří 30
58 Jednotka řízení dveří 30

Pod volantem, na podpoře relé

Číslo Popis Ampéráž [A]
Aria Ovladače dveří (elektrická okna/zrcátka/centrální zamykání) 30

Pojistková skříňka v motorovém prostoru, levá strana

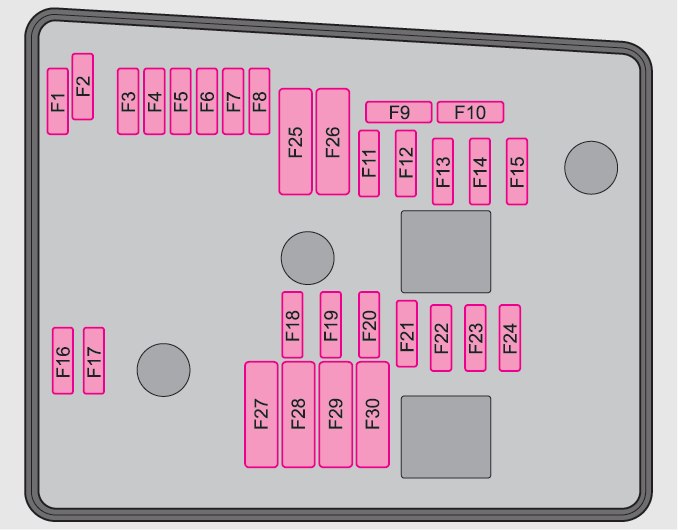

Pohled na pojistkovou skříňku v levé části motorového prostoru u spínače světel.

Číslo Popis Ampéráž [A]
1 Čistý 30
2 Sloupek řízení 5
3 Jednotka ovládání kabelu 5
4 ABS 30
5 Převodovka AQ 15
6 Kombi 5
7 — —
8 Rádio 15
10 Hlavní relé v motorovém prostoru FSI / dieselový motor / napájení modulu vstřikování 5
Hlavní relé v motorovém prostoru D2L (2.0 FSI 147 kW) 10
11 — —
12 Gateway 5
13 Napájení modulu vstřikování benzínu 25
Napájení modulu vstřikování naftového 20
14 Cívka 20
15 Motor T71 / 20 FSI 5
Relé čerpadla 10
16 Čerpadlo ADS 30
17 Klaksón 15
18 — —
19 Čisté 30
20 — —
21 Lambda sonda 15
22 Brzdový pedál;

Senzor rychlosti.

 5
23 Motor 1.6, hlavní relé (relé č. 100) 5
T 71 diesel EGR 10
Vysokotlaké palivové čerpadlo 2.0 D2L 15
24 ARF;

Ventil změny.

 10
25 Osvětlení správné 40
26 Osvětlení levé 40
27 Motor 1.6 SLP 40
1.9 TDI Relé žhavicích svíček 50
28 KL15 40
29 Elektrická okna (vpředu a vzadu) 50
Elektrická okna (vpředu) 30
30 KLX 40

Pojistková skříňka

Číslo Popis Ampéráž [A]
B1 Alternátor < 140 W 150
Alternátor > 140 W 200
C1 Posilovač řízení 80
D1 PTC (dodatečné elektrické vytápění vzduchu) 100
E1 Ventilátor > 500 W / Ventilátor < 500 W 80
50
F1 Napájení multikonektoru “30”;

Pojistková skříňka vnitřní.

 100
G1 Napájení pojistky přívěsu v pojistkové skříňce vnitřní 50
H1 — —

Schéma pojistek a relé – Seat Toledo

Týká se vozidel vyrobených v letech:

2006.

Pojistková skříňka v přístrojové desce

Vozidla s volantem vlevo a vpravo

Pojistková skříňka v přístrojové desce pro vozidla s volantem vpravo.
Číslo Popis Ampéráž [A]
1 — —
2 — —
3 — —
4 — —
5 — —
6 — —
7 — —
8 — —
9 Airbag 5
10 — —
11 — —
Sada po prodeji 5
12 Levý xenonový světlomet 10
13 Kontrola topení;

Spínač ESP, ASR;

Zpátečka;

Telefonní systém.

 5
14 ABS;

ESP;

Motor;

Světla;

Jednotka řízení přívěsu;

Spínač světel;

Přístrojová deska.

 10
15 Jednotka řízení nastavení světel;

Přední vyhřívaná skla;

Osvětlení přístrojové desky;

Diagnostika jednotky řízení.

 10
16 Pravý xenonový světlomet 10
17 Motor D2L (2,0l 147 kW 4 stupně TFSI) 10
18 — —
19 — —
20 Park Pilot (asistence při parkování);

Páka převodovky;

Jednotka řízení ESP.

 10
21 Jednotka řízení kabelu 7,5
22 Senzor alarmu objemu;

Klaksón alarmu.

 5
23 Diagnostika;

Senzor deště;

Spínač světel.

 10
24 — —
25 Rozhraní jednotky řízení automatické převodovky 20
26 Vakuová pumpa 20
27 — —
28 Motor stěrače předního skla/ovladač kabelu 20
29 — —
30 Zapalovač;

Zásuvka.

 20
31 — —
32 — —
33 Ohřívač 40
34 — —
35 — —
36 Motor 2,0 l 147 kW 10
37 Motor 2,0 l 147 kW 10
38 Motor 2,0 l 147 kW 10
39 Jednotka řízení přívěsu (závěs) 15
40 Jednotka řízení přívěsu (směrovky, brzdy a levá strana) 20
41 Jednotka řízení přívěsu (mlhové světlo, couvací světlo a pravá strana) 20
42 Sada tažných kroužků (asistenční řešení) 15
43 — —
44 Vyhřívání zadního okna 25
45 Elektrická přední okna 30
46 Elektrická zadní okna 30
47 Motor (směrovka, relé paliva) 15
48 Kontrola komfortu 20
49 Kontrola topení 40
50 Vyhřívaná sedadla 30
51 Otevíratelná střecha 20
52 Systém ostřikovačů světlometů 20
53 Sada tažných kroužků (asistenční řešení) 20
54 Taxi (napájení z metru) 5
55 Sada tažných kroužků (asistenční řešení) 20
56 Taxi (napájení rádiového vysílače) 15
57 — —
58 Centrální zamykání 30
Leggere  Seat Altea (2005-2015) – pojistková skříňka



Pojistková skříňka v motorovém prostoru, levá strana

Umístění pojistkové skříňky v motorovém prostoru, levá strana, poblíž zásuvky.

Číslo Popis Ampéráž [A]
1 Stěrače 30
2 — 5
3 Jednotka řízení kabelu 5
4 ABS 30
5 Přenos AQ 15
6 Přístrojová deska/sloupek řízení 5
7 Klíč na zapínání 40
8 Rádio 15
9 Telefon;

Navigace Tomtom.

 5
10 Řízení motoru 5
Řízení motoru 10
11 — —
12 Jednotka elektronického řízení 10
13 Napájení modulu vstřikování benzínu 25
Napájení modulu vstřikování naftou 30
14 Cívka 20
15 Řízení motoru 5
Relé čerpadla 10
16 Správné osvětlení 40
17 Klaksón 15
18 — —
19 Čisté 30
20 — —
21 Lambda sonda 15
22 Brzdový pedál;

Senzor rychlosti.

 5
23 Řízení motoru 5
Řízení motoru 10
Řízení motoru 15
24 AKF;

Ventil převodu.

 10
25 ABS čerpadlo 40
26 Levé osvětlení 40
27 Řízení motoru 40
Řízení motoru 50
28 — —
29 Elektrická okna (přední a zadní) 50
Elektrická okna (přední) 30
30 Klíč na startování 40

Pojistková skříňka

Číslo Popis Ampéráž [A]
B1 Alternátor < 140 W 150
Alternátor > 140 W 200
C1 Posilovač řízení 80
D1 Napájení multi-bod “30”;

Pojistková skříňka interní.

 100
E1 Ventilátor > 500 W 80
Ventilátor < 500 W 50
F1 PTC (elektrické vytápění vzduchu) 100
G1 Napájení pojistky přívěsu v pojistkové skříňce interní 50
H1 Řídicí jednotka centrálního zamykání (4F8 s automatickým zámkem) —

Seat Toledo (2007) – schéma pojistky

Pojistka zapalovače cigaret (zásuvka napájení) v Seat Toledo (2007) je pojistka 30 v pojistkové skříňce.

Rok výroby: 2007

Pojistky na levé straně palubní desky

Č. Popis Amp [A]
1 – –
2 – –
3 – –
4 – –
5 – –
6 – –
7 – –
8 – –
9 Airbag 5
10 Vstup RSE (obrazovka střechy) –
11 – –
Sada po prodeji 5
12 Levý xenonový světlomet 10
13 Kontrola topení;

ESP;

Spínač ASR;

Zpátečka;

Předinstalace telefonu;

Navigace Tomtom.

 5
14 Přístrojová deska ABS;

ESP;

Motor;

Světla;

Přístrojová deska přívěsu;

Spínač světel;

Přístrojová deska.

 10
15 Přístrojová deska světel;

Vyhřívané stěrače;

Osvětlení ukazatelů;

Diagnostická přístrojová deska.

 10
16 Pravý xenonový světlomet 10
17 Motor D2L

(2,0 l 147 kW 4-rychlostní TFSI).

 10
18 – –
19 – –
20 Park Pilot (asistent parkování);

Řadicí páka;

Spínač ESP.

 10
21 Řídicí jednotka kabelu 7,5
22 Objemový senzor alarmu;

Klaksón.

 5
23 Diagnostika;

Senzor deště;

Spínač světel.

 10
24 Sada háku předinstalovaná

(asistované řešení).

 15
25 Automatická převodovka

rozdělovací spojka.

 20
26 Vakuová pumpa 20
27 Vstup RSE (obrazovka střechy) 10
28 Motor předního stěrače;

Kontrolér kabelů.

 20
29 – –
30 Zapalovač cigaret 20
31 – –
32 – –
33 Ohřívač 40
34 – –
35 – –
36 Motor 2,0 l 147 kW 10
37 Motor 2,0 l 147 kW 10
38 Motor 2,0 l 147 kW 10
39 Jednotka řízení přívěsu

(spojka).

 15
40 Jednotka řízení přívěsu

(směrovky, brzdy a levá strana).

 20
41 Jednotka řízení přívěsu

(mlhové světlo,

zadní světlo a pravá strana).

 20
42 Sada tažných kroužků (asistenční řešení) 15
43 — —
44 Vyhřívání zadního okna 25
45 Elektrická přední okna 30
46 Elektrická zadní okna 30
47 Motor (směrovka, relé paliva) 15
48 Kontrola komfortu 20
49 Kontrola topení 40
50 Vyhřívaná sedadla 30
51 Otevíratelná střecha 20
52 Ostřikovače světlometů 20
53 Sada tažných kroužků (asistenční řešení) 20
54 Taxi (napájení z metru) 5
55 Sada tažných kroužků (asistenční řešení) 20
56 Taxi (napájení taxametru) 15
57 — —
58 Centrální zamykání 30



Pojistková skříňka v motorovém prostoru, levá strana

Pojistková skříňka v levé části motorového prostoru, související se zadním světlem.

Číslo Popis Amp [A]
1 Stěrače 30
2 — 5
3 Jednotka řízení kabelu 5
4 ABS 30
5 Přenos AQ 15
6 Přístrojová deska/sloupek řízení 5
7 Klíč na zapínání 40
8 Rádio 15
9 Telefon;

Navigace Tomtom.

 5
10 Řízení motoru 5
Řízení motoru 10
11 — —
12 Jednotka elektronického řízení 10
13 Napájení modulu vstřikování benzínu 25
Napájení modulu vstřikování naftou 30
14 Cívka 20
15 Řízení motoru 5
Relé čerpadla 10
16 Správné osvětlení 40
17 Klaksón 15
18 — —
19 Čisté 30
20 — —
21 Lambda sonda 15
22 Brzdový pedál;

Senzor rychlosti.

 5
23 Řízení motoru 5
Řízení motoru 10
Řízení motoru 15
24 AKF;

Ventil převodu.

 10
25 ABS čerpadlo 40
26 Levé osvětlení 40
27 Řízení motoru 40
Řízení motoru 50
28 — —
29 Elektrická okna (přední a zadní) 50
Elektrická okna (přední) 30
30 Klíč na startování 40

Pojistková skříňka

Číslo Popis Amp [A]
B1 Alternátor < 140 W 150
Alternátor > 140 W 200
C1 Posilovač řízení 80
D1 Napájení multi-bod “30”;

Pojistková skříňka interní.

 100
E1 Ventilátor > 500 W 80
Ventilátor < 500 W 50
F1 PTC (elektrické vytápění vzduchu) 100
G1 Napájení pojistky přívěsu v pojistkové skříňce interní 50
H1 Řídicí jednotka centrálního zamykání (4F8 s autolock) —

Seat Toledo (2007) – schéma pojistkové skříňky

Pojistka zapalovače cigaret (zásuvka napájení) v Seat Toledo (2007) je pojistka 30 v pojistkové skříňce.

Rok výroby: 2007

Pojistky na levé straně palubní desky

Č. Popis Amp [A]
1 – –
2 – –
3 – –
4 – –
5 – –
6 – –
7 – –
8 – –
9 Airbag 5
10 Vstup RSE (obrazovka střechy) –
11 – –
Sada po prodeji 5
12 Levý xenonový světlomet 10
13 Kontrola topení;

ESP;

Spínač ASR;

Zpátečka;

Předinstalace telefonu;

Navigace Tomtom.

 5
14 Přístrojová deska ABS;

ESP;

Motor;

Světla;

Přístrojová deska přívěsu;

Spínač světel;

Přístrojová deska.

 10
15 Přístrojová deska světel;

Vyhřívané stěrače;

Osvětlení ukazatelů;

Diagnostická přístrojová deska.

 10
16 Pravý xenonový světlomet 10
17 Motor D2L

(2,0 l 147 kW 4-rychlostní TFSI).

 10
18 – –
19 – –
20 Park Pilot (asistent parkování);

Řadicí páka;

Spínač ESP.

 10
21 Řídicí jednotka kabelu 7,5
22 Objemový senzor alarmu;

Klaksón.

 5
23 Diagnostika;

Senzor deště;

Spínač světel.

 10
24 Sada háku předinstalovaná

(asistované řešení).

 15
25 Automatická převodovka

rozdělovací spojka.

 20
26 Vakuová pumpa 20
27 Vstup RSE (obrazovka střechy) 10
28 Motor předního stěrače;

Kontrolér kabelů.

 20
Leggere  Seat Toledo II (1999-2004) – baterie
29 – –
30 Zapalovač cigaret 20
31 – –
32 – –
33 Ohřívač 40
34 – –
35 – –
36 Motor 2,0 l 147 kW 10
37 Motor 2,0 l 147 kW 10
38 Motor 2,0 l 147 kW 10
39 Jednotka řízení přívěsu

(spojka).

 15
40 Jednotka řízení přívěsu

(směrovky, brzdy a levá strana).

 20
41 Jednotka řízení přívěsu

(mlhové světlo,

zadní světlo a pravá strana).

 20
42 – –
43 Předinstalace přívěsu 40
44 Vyhřívání zadního okna 25
45 Elektrická přední okna 30
46 Elektrická zadní okna 30
47 Motor

(řídicí jednotka paliva, relé benzín)

 15
48 Ovládání komfortu 20
49 Ovládání topení 40
50 Vyhřívaná sedadla 30
51 Otevíratelná střecha 20
52 Ostřikovače světlometů 20
53 Sada tažných kroužků

(asistovaná verze).

 20
54 Taxi (napájení počítadla kilometrů) 5
55 Sada tažných kroužků

(asistovaná verze).

 20
56 Taxi (napájení taxametru) 15
57 – –
58 Centrální zamykání 30

Schéma pojistek, motorový prostor, levá strana

Číslo Popis Amp [A]
1 Stěrače 30
2 Sloupek řízení 5
3 Jednotka ovládání kabelu 5
4 ABS 30
5 Převodovka AQ 15
6 Přístrojová deska 5
7  – –
8 Rádio 15
9 Navigace Tomtom 5
10 Hlavní relé v FSI,

motorový prostor Diesel,

napájení modulu vstřikování.

 5
Hlavní relé v motorovém prostoru D2L

(2.0 FSI 147 kW).

 10
11 – –
12 Přechod 10
13 Napájení modulu vstřikování benzín 25
Napájení modulu vstřikování naftu 30
14 Cívka 20
15 Motor T71/20 FSI 5
Relé čerpadla 10
16 Čerpadlo ABS 30
17 Klaksón 15
18 – –
19 Čisté 30
20 – –
21 Lambda sonda 15
22 Brzdový pedál;

Senzor rychlosti.

 5
23 Diagnostický motor 1.6, hlavní relé

(relé č. 100).

 5
T 71 diesel EGR 10
2.0 D2L Vysokotlaké palivové čerpadlo 15
24 AKF, ventil převodovky 10
25 Osvětlení správné 40
26 Osvětlení vlevo 40
Motor 1.6 SLP 40
1.9 TDI Relé žhavicích svíček 50
27 KL15 40
28 Motor ostřikovače čelního skla,

regulátor kabelů.

 20
29 Elektrická okna (přední a zadní) 50
Elektrická okna (přední) 30
30 X – relé výfuku 40

Poloha v motorovém prostoru: pojistková skříňka

Č. Popis Amp [A]
B1 Alternátor <140 W. 150
Alternátor> 140 W. 200
C1 Posilovač řízení 80
D1 Napájení multi-místo “30”;

Pojistková skříňka interní.

 100
E1 Ventilátor> 500 W. 80
Ventilátor <500 W. 50
F1 PTC

(elektrické vytápění doplňkové

přes vzduch)

 80
G1 PTC

(elektrické vytápění doplňkové

přes vzduch)

 40
H1 Centrální zamykání

(4F8 s autolock).

 –

Seat Toledo (2008) – schéma pojistkové skříňky

Rok výroby: 2008.

Pojistka zapalovače cigaret (zásuvka napájení) v Seat Toledo (2008) je pojistka 30 v pojistkové skříňce na přístrojové desce.

Pojistky na levé straně přístrojové desky

Č. Popis Amp [A]
1 – –
2 – –
3 – –
4 – –
5 – –
6 – –
7 – –
8 – –
9 Airbag 5
10 Vstup RSE (obrazovka na střeše) 10
11 – –
12 Levý xenonový světlomet 10
13 Kontrola topení;

ESP;

Spínač ASR;

Předinstalace telefonu;

Navigace Tomtom.

 5
14 Přístrojová deska;

ABS;

ESP;

Motor;

Světla;

Přístrojová deska přívěsu;

Spínač světel;

Přístrojová deska přístrojů.

 10
15 Přístrojová deska světel;

Vyhřívané stěrače;

Osvětlení směrovek;

Přístrojová deska diagnostiky.

 10
16 Pravý xenonový světlomet 10
17 Řízení motoru 10
18 – –
19 – –
20 Park Pilot (asistent parkování);

Řadicí páka;

Spínač ESP.

 10
21 Jednotka řízení kabelu 7,5
22 Detektor objemu alarmu;

Klaksón.

 5
23 Diagnostika;

Senzor deště;

Spínač světel.

 10
24 – 15
25 Automatická převodovka

rozvodová spojka.

 20
26 Vakuová pumpa 20
27 Vstup RSE (obrazovka na střeše) 10
28 Motor stěrače předního;

Kontrolér kabelů.

 20
29 – –
30 Zapalovač cigaret 20
31 – –
32 – –
33 Ohřívač 40
34 – –
35 – –
36 Řízení motoru 10
37 Řízení motoru 10
38 Řízení motoru 10
39 Jednotka řízení přívěsu

(spojka).

 15
40 Jednotka řízení přívěsu

(směrovky,

brzdy

a levá strana).

 20
41 Jednotka řízení přívěsu

(mlhové světla,

zadní světlo

a pravá strana).

 20
42 – –
43 Předinstalace přívěsu 40
44 Ohřívání zadního okna 25
45 Elektrická okna (přední) 30
46 Elektrická okna (zadní) 30
47 Motor

(regulátor paliva,

benzínové relé).

 15
48 Ovládání komfortu 20
49 Ovládání topení 40
50 Vyhřívaná sedadla 30
51 Otevíratelná střecha 20
52 Stříkací zařízení světlometů 20
53 – –
54 Taxi (napájení počítadla kilometrů) 5
55 – –
56 Taxi (napájení taxametru) 15
57 – –
58 Centrální zamykání 30

Schéma pojistky, motorový prostor, část levá

Č. Popis Amp [A]
1 Stěrače 30
2 – 5
3 Jednotka řízení kabelu 5
4 ABS 30
5 Přenos AQ 15
6 Přístrojová deska;

Sloupek řízení.

 5
7 Klíč na startování 40
8 Rádio 15
9 Navigace Tomtom 5
10 Řízení motoru 5
Řízení motoru 10
11 – –
12 Elektronická jednotka

řízení

 10
13 Napájení modulu vstřikování

benzín.

 25
Napájení modulu vstřikování

naftou.

 30
14 Cívka 20
15 Řízení motoru 5
Relé čerpadla 10
16 Správné osvětlení 40
17 Klaksón 15
18 – –
19 Prázdný 30
20 – –
21 Lambda sonda 15
22 Brzdový pedál;

Senzor rychlosti.

 5
23 Řízení motoru 5
Řízení motoru 10
Řízení motoru 15
24 AKF;

Ventil převodovky,

 10
25 ABS čerpadlo 40
26 Levé osvětlení 40
27 Řízení motoru 40
Řízení motoru 50
28 – –
29 Elektrická okna

(přední a zadní).

 50
Elektrická okna

(přední).

 30
30 Klíč na zapalování 40

Poloha v motorovém prostoru: pojistková skříňka

Číslo Popis Amp [A]
B1 Alternátor <140 W. 150
Alternátor> 140 W. 200
C1 Posilovač řízení 80
D1 Napájení multi-místo “30”;

Pojistková skříňka vnitřní;

 100
E1 Ventilátor> 500 W. 80
Ventilátor <500 W. 50
F1 PTC (elektrické topení

přídavné prostřednictvím vzduchu).

 80
G1 PTC (elektrické topení

přídavné prostřednictvím vzduchu).

 40
H1 Centrální zamykání –

Schéma pojistek a relé – Seat Toledo

Týká se vozidel vyrobených v letech:

2009.

Pojistky v přístrojové desce

Vozidla s volantem vlevo a vpravo

Leggere  Seat Exeo ST (2009-2013) – pojistková skříňka
Přehled pojistek v přístrojové desce pro vozidla s volantem vlevo i vpravo.
Číslo Popis Ampéráž [A]
1 — —
2 — —
3 — —
4 — —
5 — —
6 — —
7 — —
8 — —
9 Airbag 5
10 Vstup RSE (obrazovka střechy) 10
11 — —
12 Levý xenonový světlomet 10
13 Kontrola topení;

ESP;

Spínač ASR;

Zpětný chod;

Předinstalace telefonu;

Navigace TomTom.

 5
14 Přístrojová deska ABS/ESP;

Motor;

Světla;

Přístrojová deska přívěsu;

Spínač světel;

Přístrojová deska přístrojů.

 10
15 Přístrojová deska nastavení světlometů;

Vyhřívané stěrače;

Světla přístrojů;

Diagnostická přístrojová deska.

 10
16 Pravý xenonový světlomet 10
17 Řízení motoru 10
18 — —
19 — —
20 Park Pilot (Asistent parkování);

Páka převodovky;

Řídicí jednotka ESP.

 10
21 Jednotka řízení kabelu 7,5
22 Senzor objemového alarmu/Horn alarmu 5
23 Diagnostika;

Senzor deště;

Spínač světel.

 10
24 — 15
25 Automatická převodovka spojka diferenciálu 20
26 Vakuová pumpa 20
27 Vstup RSE (obrazovka střechy) 10
28 Motor předního stěrače/ovladač kabelu 20
29 — —
30 Zapalovač;

Prostor.

 20
31 — —
32 — —
33 Ohřívač 40
34 — —
35 — —
36 Řízení motoru 10
37 Řízení motoru 10
38 Řízení motoru 10
39 Jednotka řízení přívěsu (pár) 15
40 Jednotka řízení přívěsu (směrovky, brzdy a levá strana) 20
41 Jednotka řízení přívěsu (mlhové světla, couvací světla a pravá strana) 20
42 — —
43 Předinstalace přívěsu 40
44 Ohřívání zadního okna 25
45 Elektrická okna (přední) 30
46 Elektrická okna (zadní) 30
47 Motor (jednotka řízení paliva, relé benzín) 15
48 Kontrola komfortu 20
49 Kontrola topení 40
50 Vyhřívaná sedadla 30
51 Otevíratelná střecha 20
52 Systém ostřikovačů světlometů 20
53 — —
54 Taxi (napájení) 5
55 — —
56 Taxi (napájení taxametru) 15
57 — —
58 Centrální zamykání 30

Pojistky v motorovém prostoru, levá strana

Pojistky v levé části motorového prostoru, detailní pohled na jejich umístění.

Číslo Popis Ampéráž [A]
1 Stěrače 30
2 — 5
3 Jednotka řízení kabelu 5
4 ABS 30
5 Přenos AQ 15
6 Panel přístrojů/sloupek řízení 5
7 Klíč na zapalování 40
8 Rádio 15
9 Telefon;

Navigace Tomtom.

 5
10 Řízení motoru 5
Řízení motoru 10
11 — —
12 Jednotka elektronického řízení 10
13 Napájení modulu vstřikování benzínu 25
Napájení modulu vstřikování naftu 30
14 Cívka 20
15 Řízení motoru 5
Relé čerpadla 10
16 Správné osvětlení 40
17 Klaksón 15
18 — —
19 Čisté 30
20 — —
21 Lambda sonda 15
22 Brzdový pedál;

Senzor rychlosti.

 5
23 Řízení motoru 5
Řízení motoru 10
Řízení motoru 15
24 AKF;

Ventil převodovky.

 10
25 ABS čerpadlo 40
26 Levé osvětlení 40
27 Řízení motoru 40
Řízení motoru 50
28 — —
29 Elektrická okna (přední a zadní) 50
Elektrická okna (přední) 30
30 Klíč na zapalování 40

Pojistky boční

Číslo Popis Ampéráž [A]
B1 Alternátor < 140 W 150
Alternátor > 140 W 200
C1 Posilovač řízení 80
D1 Napájení multi-bod “30”;

Pojistková skříňka interní.

 100
E1 Ventilátor > 500 W 80
Ventilátor < 500 W 50
F1 PTC (elektrické vytápění vzduchu) 80
G1 PTC (elektrické vytápění vzduchu) 40
H1 Centrální zamykání —

Seat Toledo (2012) – schéma pojistkové skříňky

Pojistka zapalovače cigaret (zásuvka napájení) v Seat Toledo (2012) je pojistka 47 v pojistkové skříňce.

Rok výroby: 2012

Pojistky v přístrojové desce

Pojistky v přístrojové desce vozidla vyrobeného v roce 2012.
Seat Toledo – schéma pojistkové skříňky – přístrojová deska
Č. Popis
1 S – startování
2 Start/Stop
3 Přístrojová deska;

Nastavení úhlu světlometů;

Telefon;

Senzor hladiny oleje.
4 Jednotka řízení ABS/ESC
5 Motor na benzín: tempomat
6 Žárovka couvacího světla (manuální převodovka)
7 Spínač;

Řídicí jednotka motoru;

Automatická převodovka.
8 Spínač brzdy;

Spínač spojky;

Chladicí ventilátor.
9 Ovládací panel topení;

Řídicí jednotka klimatizace;

Asistence při parkování;

Elektrické ovládání oken;

Ventilátor chladiče;

Trysky předního stěrače.
10 DC-DC převodník
11 Ovládání vnějšího zrcátka
12 Jednotka řízení tahače
13 Řídicí jednotka automatické převodovky;

Automatická převodovka.
14 Nastavení úhlu světlometů
15 –
16 Posilovač řízení;

Senzor rychlosti;

Řídicí jednotka motoru.
17 Rádio (START-STOP);

Denní světlo.
18 Vyhřívaná zrcátka
19 Vstřikování
20 Řídicí jednotka motoru;

Řídicí jednotka palivového čerpadla;

Palivové čerpadlo.
21 Žárovka couvacího světla (automatická převodovka);

Světlomety s funkcí CORNER.
22 Ovládací panel topení;

Řídicí jednotka klimatizace;

Telefon;

Obecná přístrojová deska;

Senzor úhlu řízení;

Multifunkční volant;

Blokování automatické převodovky.
23 Vnitřní osvětlení;

Osvětlení odkládací schránky a zavazadlového prostoru;

Boční světla.
24 Centrální řídicí jednotka vozidla
25 –
26 Stěrač zadního okna
27 –
28 Motor na benzín:

ventil AKF,

přídavné topení.
29 Vstřikování;

Čerpadlo chladicí kapaliny.
30 Palivové čerpadlo;

Zapalování;

Tempomat.
31 Lambda sonda
32 Vysokotlaké palivové čerpadlo;

Ventil tlaku.
33 Řídicí jednotka motoru
34 Řídicí jednotka motoru;

Vakuová pumpa.
35 Osvětlení tlačítek;

Osvětlení registrační značky;

Poziční světla;

Ostřikovače světlometů.
36 Hlavní světla
37 Zadní mlhová světla;

DC/DC převodník.
38 Mlhová světla
39 Ventilátor topení
40 –
41 Vyhřívaná přední sedadla
42 Vyhřívané zadní sklo
43 Klaksón
44 Stěrače
45 Zamykání zadního víka;

Centrální zamykání.
46 Alarm
47 Zapalovač cigaret;

Napájecí zásuvka v zavazadlovém prostoru.
48 ABS
49 Směrovky;

Brzdová světla.
50 DC-DC převodník;

Rádio.
51 Elektrické ovládání oken

(řidič + zadní levá strana).
52 Elektrické ovládání oken

(přední spolujezdec + zadní pravá strana).
53 Ostřikovací systém předního skla
54 Palubní deska obecně START-STOP;

Modul pod volantem;

Multifunkční volant.
55 Řídicí jednotka automatické převodovky
56 Ostřikovací systém světlometů
57 Hlavní světlomet (levá strana)
58 Hlavní světlomety (pravá strana)

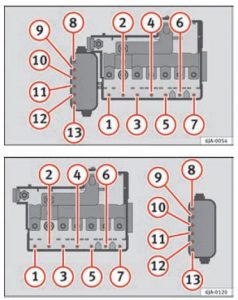

Pojistky v motorovém prostoru (verze 1 a verze 2)

Dvě verze pojistek v motorovém prostoru, související s multifunkčním volantem.
Seat Toledo – diagram pojistkové skříňky – motorový prostor
Číslo Popis
1 Alternátor
2 –
3 Vnitřek (verze 1)
Výkon pojistkové skříňky (verze 2)
4 Elektrické doplňkové topení (verze 1)
Vnitřek (verze 2)
5 Vnitřek
6 Ventilátor chladiče;

Řídicí jednotka zapalovacích svíček.
7 Elektricko-hydraulický posilovač řízení
8 ABS
9 Ventilátor chladiče
10 Automatická převodovka
11 ABS
12 Centrální řídicí jednotka
13 Elektrické doplňkové topení

O Seat Toledo (2004-2012)

Seat Toledo třetí generace, vyráběný v letech 2004 až 2012, je kompaktní rodinný automobil, který kombinuje praktičnost s moderním designem. Tento model je známý svou prostornou kabinou a velkým zavazadlovým prostorem, což ho činí ideálním pro rodinné výlety. Toledo nabízí různé možnosti motorů, včetně benzínových a dieselových variant, které poskytují vyvážený výkon a úsporu paliva. Mezi nejčastější motory patří 1.6 MPI, 1.9 TDI a 2.0 FSI, které jsou známé svou spolehlivostí a efektivitou. Díky své robustní konstrukci a kvalitním materiálům je Seat Toledo oblíbenou volbou mezi řidiči, kteří hledají spolehlivé a komfortní vozidlo.

Schéma pojistkové skříňky Seat Toledo

Tato stránka zobrazuje schéma pojistkové skříňky pro Seat Toledo, která je nezbytná pro správnou údržbu a opravy elektrických systémů vozidla. Pojistková skříňka se obvykle nachází v interiéru vozidla, pod přístrojovou deskou na straně řidiče, a další může být umístěna v motorovém prostoru. Na schématu jsou zobrazeny čísla pojistek, jejich ampérové hodnoty a komponenty, které chrání. Je důležité vždy používat náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrických systémů. Pojistková skříňka je klíčovým prvkem pro bezpečnost a funkčnost vozidla, proto je důležité mít přehled o jejím uspořádání a správném používání.

Post correlati:

  1. Seat Cordoba (1993-2007) – pojistková skříňka
  2. Seat Alhambra II (od 2010) – baterie
  3. Seat Altea (2004-2015) – baterie
  4. Seat Cordoba I (1993-1999) – baterie
  5. SEAT Alhambra 7M (1996-2010) – pojistková skříňka
  6. SEAT Toledo NH (2012-2019) – pojistková skříňka
  7. Seat Toledo II (1999-2004) – pojistková skříňka
  8. Seat Mii (2011-2019) – pojistková skříňka
Martin Dvořák

Martin Dvořák

Jmenuji se Martin Dvořák a dlouhodě se věnuji automobilové elektrotechnice a diagnostice vozidel. K automobilům a jejich elektrickým systémům jsem se dostal už v mládí, kdy mě začaly zajímat schémata zapojení, pojistky a řešení závad v elektroinstalaci. Postupně se z koníčku stala profese a dnes se specializuji především na pojistkové skříňky, relé a elektrické rozvody v osobních i užitkových vozech. Zabývám se vyhledáváním, kontrolou a zpracováním schémat pojistek pro různé značky a modely automobilů. Mým cílem je poskytovat přehledné a přesné informace, které pomohou řidičům i mechanikům rychle najít správnou pojistku a lépe porozumět fungování elektrické výbavy vozidla.
