Seat Alhambra (2011-2021) – pojistková skříňka
V tomto článku najdeš diagramy pojistkové skříňky Seat Alhambra 2011–2021, získáš informace o poloze panelů pojistek uvnitř auta a naučíš se přiřazení každé pojistky (rozložení pojistek).

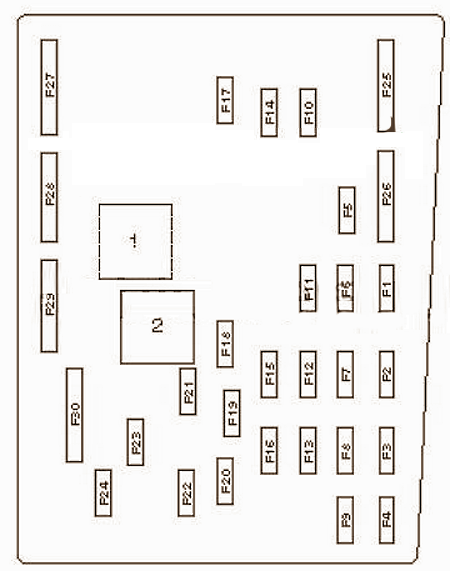

| Číslo | Popis | Ampéráž [A] |
| F1 | Blok stabilizátoru napětí | 30 |
| F2 | Řídicí jednotka napájení na palubě | 30 |
| F3 | ABS/ESP | 30 |
| F4 | Řídicí jednotka napájení na palubě;
Napájecí obvod; Osvětlení vlevo. |
30 |
| F5 | Řídicí jednotka baterie | 5 |
| F6 | Napájecí obvod;
Osvětlení vpravo. |
30 |
| F7 | Relé dvoutónové houkačky;
Relé vyhřívaného čelního skla. |
25 |
| F8 | Audio zesilovač | 30 |
| F9 | Audio systém;
Navigace. |
20 |
| F10 | Řízení motoru | 30 |
| F11 | Diagnostická jednotka | 5 |
| F12 | Mechatronická jednotka DSG | 15 |
| F13 | Hlavní relé | 5 |
| F14 | Řízení motoru | 10/30 |
| F15 | – | |
| F 16 | Řízení motoru | 15/30 |
| F17 | 15/20 | |
| F18 | Palivové čerpadlo | 30 |
| F19 | Stěrač předního skla | 30 |
| F20 | Relé čerpadla přídavné chladicí kapaliny | 15 |
| F21 | Přídavné topení | 20 |
| F22 | Relé čištění světlometů | 20/30 |
| F23 | 15 | |
| F24 | 10 | |
| F25 | Systém ABS/ESP | 40 |
| F26 | Řídicí jednotka ventilátoru ventilace | 40 |
| F27 | Hlavní okruhy zapalování | 50 |
| F28 | Zapalovací svíčka | 50 |
| F29 | 40 | |
| F30 | Pomocné okruhy | 50 |

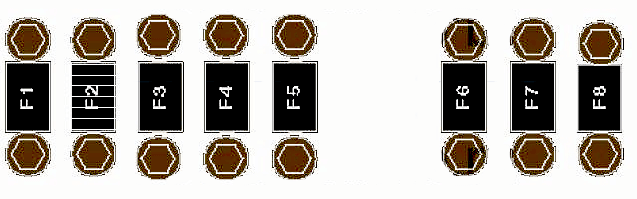

Schéma napájení
| Číslo | Popis | Ampéráž [A] |
| 1 | Systém nabíjení;
Alternátor. |
150/200 |
| 2 | Posilovač řízení | 80 |
| 3 | Řídicí jednotka motoru ventilátoru chlazení | 80 |
| 4 | 80 | |
| 5 | 100 | |
| 6 | Vyhřívané čelní sklo | 50 |
| 7 | Vyhřívač chladicí kapaliny | 70 |
| 8 | Pojistka termická 2. Zadní posuvné dveře vpravo. Pojistka termická 1. Nastavuje polohu sedadla řidiče. Pojistka termická 1. Nastavuje polohu předního sedadla spolujezdce |
60 |
O Seat Alhambra (2011-2021)
Seat Alhambra, vyráběný v letech 2011 až 2021, je prostorné rodinné MPV, které nabízí komfort a všestrannost pro každodenní použití. Tento model je známý svým velkorysým vnitřním prostorem, který umožňuje pohodlné cestování až sedmi pasažérům. Alhambra je vybavena různými motorizacemi, včetně benzinových a dieselových motorů, které poskytují vyvážený výkon a efektivní spotřebu paliva. Mezi charakteristické prvky patří i moderní technologie a bezpečnostní prvky, které zvyšují pohodlí a bezpečnost na cestách.
Schéma pojistkové skříňky Seat Alhambra
Tato stránka zobrazuje schéma pojistkové skříňky pro model Seat Alhambra, která je nezbytná pro identifikaci a výměnu pojistek. Typická umístění pojistkové skříňky v tomto autě zahrnují prostor pod palubní deskou a v motorovém prostoru. Diagramy na této stránce ukazují čísla pojistek, jejich ampérové hodnoty a chráněné komponenty, což umožňuje jednoduchou orientaci při údržbě vozidla. Při výměně pojistek je důležité vždy použít náhradní pojistky se stejnou ampérovou hodnotou, aby se předešlo poškození elektrického systému. Pojistková skříňka je klíčovým prvkem pro zajištění správného fungování elektrických komponentů ve vozidle.
